DMK-3CS脉冲喷吹控制仪目录一、 概述 (2)二、 构造和功能 (2)三、 型号含义 (3)四、 技术指标 (3)五、 工作原理 (4)六、 安装和使用 (4)七、 常见故障的处理 (7)一、概述脉冲喷吹控制仪是脉冲袋式除尘器清灰喷吹系统的控制装置，它和电磁脉冲阀组成除尘器的清灰喷吹系统，并由它输出信号控制电磁脉冲阀喷吹压缩空气，对滤袋循序进行清灰，使滤袋外壁的粉尘层保持在可控范围内，从而使除尘器达到应有的处理能力和除尘效率。
脉冲喷吹控制仪主要设定脉冲宽度和间隔时间，并保证每只相关电磁脉冲阀循序喷吹。
z脉冲宽度——控制仪输出一个电信号持续时间。
z脉冲间隔——控制仪输出前后二个电信号之间的间隔时间z脉冲周期——控制仪从第一位至末位每位都输出一次电信号需要的时间。
脉冲周期=(脉冲宽度+脉冲间隔)×控制位数z控制仪与相连接的电磁脉冲阀应循序工作，如有10只电磁脉冲阀应从第一只开始喷吹，依次到第十只喷吹后止，下一个程序再从第一只开始。
二、 构造和功能DMK-3CS型脉冲喷吹控制仪由印刷电路板和全密封塑料外壳组成。
电路板由主电路板和接线电路板两部分组成。
主电路板上装有发光二极管能依次显示每位输出信号的工作顺序（即电磁脉冲阀喷吹顺序）。
设有“手进”按钮，能循序检查电磁脉冲阀工作情况，按住“手进”按钮不放就能锁定自动进位，使控制仪处于停顿状态，还设有定压差控制信号输入接点，引入压差信号后即可实现定压差清灰。
由于采用专用集成电路从而简化线路和器件，保证控制仪的可靠和稳定。
接线电路板上装有接线端子，按照端子上的编号与相应的电磁脉冲阀连接。
两只电位器分别用于设定脉冲宽度和脉冲间隔。
全密封塑料外壳外形美观，防尘性能好，安装和使用方便。
上部配用透明外壳，直观主电路板每只电子元件和发光二极管的显示。
打开外壳下部塑料盖板，便可在接线电路板上接线或调节电位器，由于接线电路板可以与定位插片和密封接头一起装卸，安装和检修十分方便。

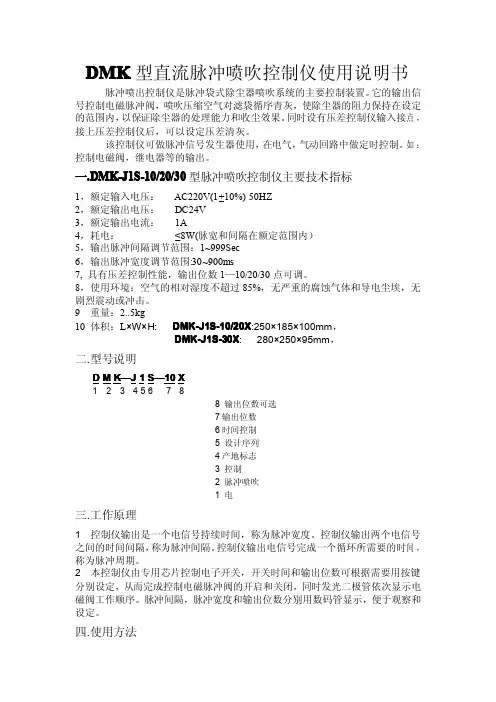

DMK型直流脉冲喷吹控制仪使用说明书脉冲喷出控制仪是脉冲袋式除尘器喷吹系统的主要控制装置。
它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循序青灰，使除尘器的阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效果。
同时设有压差控制仪输入接点，接上压差控制仪后，可以设定压差清灰。
该控制仪可做脉冲信号发生器使用，在电气，气动回路中做定时控制。
如：控制电磁阀，继电器等的输出。
一.DMK-J1S-10/20/30型脉冲喷吹控制仪主要技术指标1，额定输入电压：AC220V(1+10%)50HZ2，额定输出电压：DC24V3，额定输出电流：1A4，耗电：≤8W(脉宽和间隔在额定范围内）5，输出脉冲间隔调节范围：1~999Sec6，输出脉冲宽度调节范围:30~900ms7,具有压差控制性能，输出位数1—10/20/30点可调。
8，使用环境：空气的相对湿度不超过85%，无严重的腐蚀气体和导电尘埃，无剧烈震动或冲击。
9重量：2..5kg10体积：L×W×H:DMK-J1S-10/20X:250×185×100mm，DMK-J1S-30X:280×250×95mm，二.型号说明D——123456788输出位数可选7输出位数6时间控制5设计序列4产地标志3控制2脉冲喷吹1电三.工作原理1控制仪输出是一个电信号持续时间，称为脉冲宽度。
控制仪输出两个电信号之间的时间间隔，称为脉冲间隔。
控制仪输出电信号完成一个循环所需要的时间，称为脉冲周期。
2本控制仪由专用芯片控制电子开关，开关时间和输出位数可根据需要用按键分别设定，从而完成控制电磁脉冲阀的开启和关闭，同时发光二极管依次显示电磁阀工作顺序。
脉冲间隔，脉冲宽度和输出位数分别用数码管显示，便于观察和设定。
四.使用方法<一>安装1，拧下上盖的四个固定螺钉，取下上盖，拧上电缆接头。
2将电源线盒输出输入线穿过电缆密封接头接于控制仪的相应端子，选用电线时应注意芯线的直径应满足输入输出功率的要求。

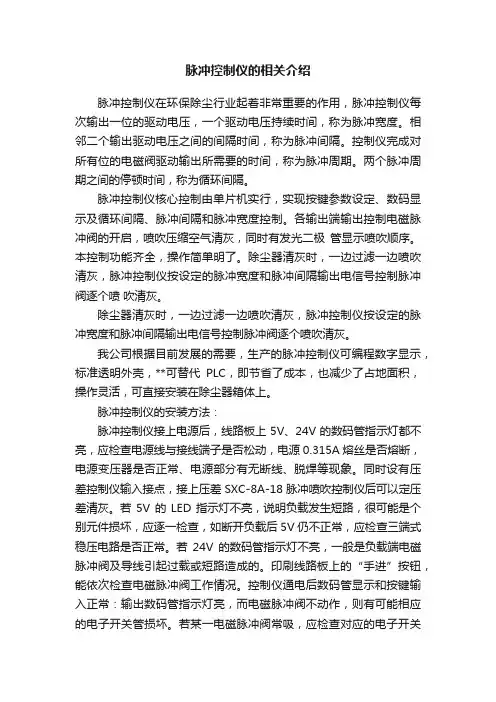

脉冲控制仪的相关介绍脉冲控制仪在环保除尘行业起着非常重要的作用，脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度。
相邻二个输出驱动电压之间的间隔时间，称为脉冲间隔。
控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期。
两个脉冲周期之间的停顿时间，称为循环间隔。
脉冲控制仪核心控制由单片机实行，实现按键参数设定、数码显示及循环间隔、脉冲间隔和脉冲宽度控制。
各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。
本控制功能齐全，操作简单明了。
除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
我公司根据目前发展的需要，生产的脉冲控制仪可编程数字显示，标准透明外壳，**可替代PLC，即节省了成本，也减少了占地面积，操作灵活，可直接安装在除尘器箱体上。
脉冲控制仪的安装方法：脉冲控制仪接上电源后，线路板上5V、24V的数码管指示灯都不亮，应检查电源线与接线端子是否松动，电源0.315A熔丝是否熔断，电源变压器是否正常、电源部分有无断线、脱焊等现象。
同时设有压差控制仪输入接点，接上压差SXC-8A-18脉冲喷吹控制仪后可以定压差清灰。
若5V的LED指示灯不亮，说明负载发生短路，很可能是个别元件损坏，应逐一检查，如断开负载后5V仍不正常，应检查三端式稳压电路是否正常。
若24V的数码管指示灯不亮，一般是负载端电磁脉冲阀及导线引起过载或短路造成的。
印刷线路板上的“手进”按钮，能依次检查电磁脉冲阀工作情况。
控制仪通电后数码管显示和按键输入正常：输出数码管指示灯亮，而电磁脉冲阀不动作，则有可能相应的电子开关管损坏。
若某一电磁脉冲阀常吸，应检查对应的电子开关管是否漏电、击穿。
若电磁脉冲阀全部不吸，应检查阀用公共线端子外的接线是否正确可靠。
技术说明书 TBMM 时序脉冲控制仪概况：高原公司的GC1200（带盒子）和TBMM（线路板）系列清灰 系统控制器是专为操作脉冲 除尘器阀门而设计的首选系列。
控制器提供连续信号给控制清灰脉冲频率和间隔的电磁阀以设定清灰时间。
以TBMM 电路板为基础的微处理机结合控制器程序的数字显示，能独立调节： o 阀门“通电”时间 o 阀门“停电”时间 o 工作的阀门数量 o 除尘器停止过滤后的吹净周期数（自动吹净功能）适用范围：适用于除尘器,特别是逆吹风脉冲清灰过滤系统包括各种滤袋、滤筒、扁袋、陶瓷管和金属纤维滤袋。
结构标准的GC1200 密封盒是用聚碳酸酯做成，为电子组装件提供总体安全保护，达到IP65 (Nema 4) 的保护等级。
客户也可以选用具有同等 保护功能 的金属密封盒。
TBMM 数显电子计时器已经被有关部门验证而且厂家提出保证, 决不会影响其他电子设备的安全运作。
GC1200 控制器是很结实的装置， TBMM 线路板表面已经过一种特殊处理，可经受高湿度、高温度环境。
各组件均经过严格挑选，可以隔离电子信号噪音，并具有输入电源超压保护和输出信号超载保护功能。
控制器具有自动吹净功能，计时器在除尘器风机停止后能继续运行，以完成整个预设定的程序周期。
当风机停止后，风机马达 启动器上的 辅助接触自动打开，开始吹净周期。
吹净周期的程序编制数为0~25。
当预编程序的周期数完成后，计时器就自动停止。
当除尘器风机再次开启后，吹净功能计时器也会自动开启。
图1 阀门控制技术参数输入电压 100-260 Vac 操作温度： －40℃至＋60℃ 输出电压 与主供电匹配负荷输出指示器： 红色 LED控制接头数10， 20， 30， 40， 50 预编程序设定选择器： 三位数字电子显示器（LED） 阀门“通电”时间： 30～350 毫秒，每次可调节5 毫秒 吹净周期数： 0～25阀门“停电”时间： 5～180秒，每次可调节1秒 密封盒：铭牌 IP65/Nema 4 国际标准保护 功率负荷： 2.5 Amp, 100～260 Vac 材料：粉末涂层金属（M）或聚碳酸酯（P）定时精确度：定点的正负5％GC1200/GC1300/GC1400宽 度 高 度深 度安装孔尺寸 控制盒尺寸大小 英寸 mm 英寸 mm 英寸 mm 宽mm×高mm 聚碳酸酯10输出口11 180 7.5 180 5.12 90 120×120 聚碳酸酯20～50 输出口15 380 11 280 5.12 130 354×254 金 属10 输出口 12 300 7.87 200 4.72 120 —— 金 属20－50输出口15380123006.10155——接线:请按照接线图连接。
脉冲控制仪说明书河南潜合自动化科技有限公司二零一五年一月一日目录一、产品概述 (1二、型号含义: (4三、技术指标 (5四、规格尺寸 (6五、安装方式 (7六、使用说明 (9七、参数设置: (9八、常见故障及排除 (10九、售后服务 (10产品使用说明书一、产品概述脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。
它的输出信号控制电磁脉冲阀,进而控制压缩空去对滤袋循序喷吹清灰,使除尘器的运行阻力保持在设定范围之内,以保证除尘器的处理能力和收尘效率。
1.脉冲控制仪工作原理:脉冲控制仪运行波形图- 1 -产品使用说明书2.脉冲控制仪功能可根据除尘器清灰要求,调整脉冲宽度、脉冲间隔和周期间隔,控制电磁脉冲阀的开启和关闭,对除尘器实行定时清灰。
同时设置有压差控制仪输入接点,接上压差控制仪后可以定压清灰;脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态,使控制仪输出状态直观清晰;数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值;脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性;脉冲控制仪采用全密封塑料外壳,外形美观,防尘性能好;接线位置、脉冲控制仪安装孔位置设计合理,便于现场接线安装使用。
3.特点及应用脉冲控制仪采用工业级芯片作为控制核心;在印刷线路板上有明显的设置标志,可方便的进行控制仪的清灰参数设置;控制仪输出侧设有各个输出点的工作指示,可快速判断输出点的状态;- 2 -产品使用说明书各输出端输出控制电磁脉冲阀的开启,喷吹压缩空气清灰,同时有发光二极管显示喷吹顺序。
除尘器清灰时,一边过滤一边喷吹清灰,脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
该脉冲控制仪产品其操作更直观更简单,性能更稳定。
广泛应用于窑炉,水泥立窑、矿山等行业的除尘清灰系统中。
4.控制仪参数根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。
喷吹系统操作服务手册－脉冲空气分配器（PAD）目录装配装配说明02-02电路连接02-02——02-02工作原理脉冲气流配电器的说明02-02电控器的说明00-10——02-02基本电路，A2型引导系统------------------------------------------------- 02-02 压差控制的说明00-10操作方法PLC（S5 100U）的使用说明00-10操作02-02诊断系统02-02发现并修理故障02-02——02-02——02-02维修工作服务计划02-02快速检查02-02气压阀的手动操作02-02脉冲空气分配器的检查02-02冷风扇的检查02-02损耗部件的检查02-02空气分配器和喷口的替换00-10——00-10针形阀的替换02-02润滑02-02调节工作启动前的检查02-02控制空气压力02-02传感器B1的调节02-02传感器B2和B3的调节02-02程序盘的调节00-10放射器定位00-10前进叉的调节02-02——02-02汽缸角度的调节02-02水压推动装置的油面水平的调节02-02 ——02-02十字汽缸的调节02-02气压阀的节流02-02脉冲空气压力开关TM2的设置00-10爪式压力泵减压阀的调节00-10程序版本00-10此页适用于，，版和更新版本针对龙基电力项目，无B7，B8和液压缸。
平顶山市飞翔环保有限公司转化02-02Simatek公司的脉冲喷射除尘器3C系列都配备了一个有效的控制系统，使得机械脉冲空气分配器（PAD）的所有功能都能在管理中。
如果除尘控制柜检测到一个错误，会有相应的闪烁电码提示。
如果闪烁的信号没有被传到控制室，必须在除尘控制柜的前端仪盘读出的电码用绿灯展现出来，并标为“H2 ERROR CODE”（错误代码）。
不管什么时候当有错误出现，绿灯“CHECK”会熄灭。
闪烁的电码包含许多次灯闪，每次闪烁被秒割断。
每个闪码在4次2秒的暂停后终止。
使用说明产品概述脉冲控制仪是脉冲袋式除尘器喷吹清灰的主要控制装置。
它的输出信号控制电磁脉冲阀，进而控制压缩空去对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定范围之内，以保证除尘器的处理能力和收尘效率。
控制仪每次输出一路驱动电压，驱动电压持续的时间，称为脉冲宽度；输出两路相邻驱动电压的间隔时间，称为脉冲间隔；脉冲控制仪完成对所有脉冲电磁阀驱动输出，称为一个脉冲周期；两个相邻脉冲周期的间隔时间称为周期间隔；根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。
该脉冲控制仪产品其操作更直观更简单，性能更稳定。
广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
脉冲控制仪运行波形图脉冲控制仪功能描述可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔，控制电磁脉冲阀的开启和关闭，对除尘器实行定时清灰。
同时设置有压差控制仪输入接点，接上压差控制仪后可以定压清灰；脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值；脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。
脉冲控制仪工作原理：脉冲控制仪采用工业级芯片作为控制核心；在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。
除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
技术指标15W1.拧去控制仪盒盖四角的紧固螺栓，即能取下盒盖，控制仪盒底外壳四角上的通孔是用于安装固定螺钉的，用M4十字螺钉固定。

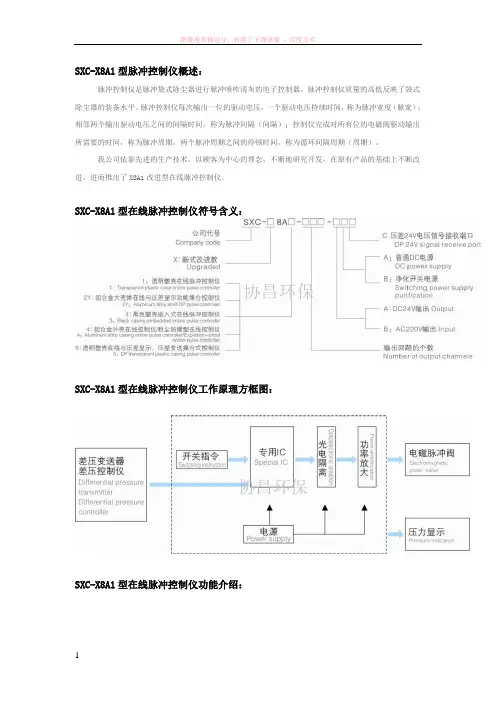

SXC-X8A1型脉冲控制仪概述：脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。
脉冲控制仪质量的高低反映了袋式除尘器的装备水平。
脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期，两个脉冲周期之间的停顿时间，称为循环间隔周期（周期）。
我公司依靠先进的生产技术、以顾客为中心的理念，不断地研究开发，在原有产品的基础上不断改进，进而推出了X8A1改进型在线脉冲控制仪。
SXC-X8A1型在线脉冲控制仪符号含义：SXC-X8A1型在线脉冲控制仪工作原理方框图：SXC-X8A1型在线脉冲控制仪功能介绍：SXC-X8A1-（1-120）型采用挂式透明PC壳，外型美观，防尘性能好，安装方便。
面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔周期，控制电磁阀的开启和关闭，对除尘器实行定时清灰。
同时设有压差控制仪输入接点，接上差压控制仪和差压变送器后，可以定差压清灰。
为方便用户自由组合所控制的电磁脉冲阀的个数，采用扩展输出模块，可随意增加或减少控制数量。
脉冲控制仪技术参数和指标：脉冲控制仪额定输入电压AC220V(±10%)50HZ/60HZ脉冲控制仪额定输出电压DC24V/AC220V（或其他订制规格）脉冲控制仪额定输出电流1A脉冲控制仪耗电≤8W脉冲控制仪输出脉冲宽度调节范围0.02-2.55 S脉冲控制仪输出脉冲间隔调节范围1-255 S周期（全部脉冲阀循环一次后到下一循环的时间间隔）1-255 Min脉冲控制仪制电磁脉冲阀的个数1-120脉冲控制仪控制方式定时/定压差脉冲控制仪差压控制输入信号差压显示仪和差压变送器脉冲控制仪使用环境工作温度-20℃～+50℃；空气相对湿度不超过85%；无严重腐蚀气体和导电尘埃；无剧烈震动或冲击；SXC-X8A1型脉冲控制仪具备如下功能：1.脉冲控制仪其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。
脉冲喷吹控制仪脉冲喷吹控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。
它的输出驱动电磁脉冲阀，进而控制压缩空气对滤袋循序喷吹清灰，使除尘器的运行阻力保持在设定的范围内，以保证除尘器的处理能力和收尘效率。
控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度。
相邻二个输出驱动电压之间的间隔时间，称为脉冲间隔。
控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期。
两个脉冲周期之间的停顿时间，称为循环间隔。
根据除尘器的清灰要求设定控制仪的循环间隔、脉冲间隔和脉冲宽度参数，保证除尘器运行阻力在设定的范围内电磁脉冲阀电磁脉冲阀的喷吹时间电磁脉冲阀的喷吹时间：喷吹时间是指脉冲阀开始喷吹的时间。
一般认为喷吹时间越长，喷入除尘布袋内的压缩空气量越多，清灰效果越好。
但喷吹时间增加到一定值后，对清灰效果的影响并不明显。
随喷吹时间的增加，除尘器压降很快下降，而喷吹时间达到一定值时，压降下降很少，但压缩空气量却成倍增加。
因此想通过调节喷吹时间来降低脉冲布袋除尘器的压降是有限的。
喷吹时间的设定是指脉冲电磁阀通电的时间，而不是脉冲阀膜片动作的时间。
例如：设定脉冲阀的通电时间为50ms，脉冲阀膜片动作的时间要超过100ms。
脉冲阀的喷吹时间内对清灰效果产生功效的关键是气流的峰值高低，而不是通过气流延续时间的长短。
由此可知，高质量的电磁脉冲阀将对清灰效果产生极其重要的影响。
电磁脉冲阀的喷吹周期电磁脉冲阀的喷吹周期：电磁脉冲阀的喷吹周期的长短直接影响到除尘器的压力降。
对采用定时控制的脉冲袋式除尘器，喷吹周期设定后，定期喷吹（即开启脉冲控制仪）。
通过调整脉冲周期，可使除尘器在压降基本保持稳定的状态下运行。
在不影响除尘器正常运行的条件下，应尽量延长喷吹周期。
这样不但可以减少压缩空气耗量，还可以延长脉冲阀膜片及除尘布袋使用寿命。
喷吹周期还影响耗电量，喷吹周期短，压缩空气耗量多，耗电量也多，延长喷吹周期，喷吹系统耗电量虽然少了，但是由于除尘器压力降增加，也会增加过滤系统的耗电量。
脉冲喷雾器机使用方法
脉冲喷雾器是一种常见的除草器和杀虫器，用于向植物或害虫喷洒药剂。
下面是一般的脉冲喷雾器的使用方法：
1. 准备工作：将喷雾器放在平稳的地面上，并确保其喷口未被堵住。
将喷雾器的药剂容器填满所需浓度的药剂并紧固好。
2. 调整喷雾器：根据实际需求，调整喷雾器的喷雾方式和范围。
有些喷雾器会有不同的喷洒角度或喷雾范围可供选择。
3. 调整喷雾剂量：根据实际需要，调整喷雾器的喷雾剂量。
这可以通过调整喷雾器的开关或按下触发器的力度来完成。
4. 使用喷雾器：将喷雾器拿起并将喷口对准需要喷洒的植物或区域。
按下喷雾器的触发器或开关，开始喷洒药剂。
5. 均匀喷洒：使用平稳的手臂动作，确保喷洒药剂的均匀覆盖目标区域。
尽量避免过度浸湿或漏掉某些区域。
6. 结束使用：根据实际情况，确定是否需要重新装填药剂或继续喷洒。
使用完毕后，关闭喷雾器的开关，将其放置在安全的地方。
请注意，具体喷雾器的使用方法可能会因品牌和型号而有所不同，请根据喷雾器的说明书进行操作。
此外，在使用脉冲喷雾器时，请务必遵守使用药剂的安全操作规程，并注意自身的健康和安全。
ty-f5-m20可编程脉冲控制仪说明书
ty-f5-m20可编程脉冲控制仪说明书，「wndown-m」ty-f5-m20可编程脉冲控制仪说明书并且还会使电机和电控箱的绝缘强度降低而造成短路。
在检查和处理的过程中，应该按照相应的流程来进行。
除尘器的阻力损失小，而且能有效地清除各种尘源产生的工业粉尘。
当袋式除尘器清灰时，一边喷吹清灰，使滤袋不断更新，保持净气排放。
除尘器中除尘器清灰用的脉冲控制仪在安装使用过程中要注意维护与保养，这样才能使设备可以正常工作。
公共端脉冲控制仪说明书一、产品特点采用工业级芯片作为控制核心，提高了控制仪的稳定性和可靠性。
在印刷线路板上有明显的设置表示，可方便的进行参数设置。
输出位数可调，脉冲周期随输出位数的变化自动修正。
二键式快速调节各种清灰工作时间，方便操作。
高强度塑料防水外壳，可适应室外粉尘环境的使用。
二、技术指标输出路数：4-10/12-20 路可选。
脉冲宽度：0.02秒-0.99秒。
脉冲间隔：1-120秒。
输出电压：AC220V DC24V输入电压：AC220V定时、压差清灰功能。
支持远程启动/停止控制。
三、接线方式电源4--------23脉冲阀a、1、2端子为交流220V输入。
b、3端子为脉冲阀输出接线公共端子。
c、4------23端子为脉冲阀信号输出端子。
在10/20路内选择不同的输出线路时，输出端子的排列并不是完全按照顺序排列，现说明如下：（也可以根据运行时的发光二极管指示确定）10路控制仪不同输出的接线方式1）4路输出时脉冲阀输出信号接4、5、9、10号端子。
2）6路输出时脉冲阀输出信号接4---6、9---11号端子。
3）8路输出时脉冲阀输出信号接4---7、9---12号端子。
4）10路输出时脉冲阀输出信号接4---10、14---20号端子。
20路控制仪不同的接线方式1）12路输出时脉冲阀输出信号接4---9、14---19号端子。
2）14路输出时脉冲阀输出信号接4---10、14---20号端子。
3）16路输出时脉冲阀输出信号接4---11、14---21号端子。
4）18路输出时脉冲阀输出信号接4---12、13---22号端子。
5）20路输出时脉冲阀输出信号依次连接就可以了。
四、操作说明1、控制仪采用大规模的集成电路搭建而成，采用2个电位器进行脉冲宽度，脉冲间隔的调整。
2、采用可选择的多为插针输出路数的自由调整，具体插针位置参数可参见线路板上的说明。
3、参数的修改，任何时候，边旋转电位器，边观察输出指示灯的点亮情况即可进行脉冲宽度、脉冲间隔的调整。
