频率响应测试的原理
频率响应测试是评估声学设备性能的一种方法。
它是通过测量设备在不同频率下的响应，来确定设备对不同频率的声波的敏感程度。
频率响应测试的原理是利用一个信号发生器生成一系列频率不同的测试信号，并通过测试设备播放出去。
然后通过测试设备捕捉信号并分析测试结果，从而测量设备在不同频率下的响应情况。
在实际测试中，我们可能会遇到一些干扰因素，如外部噪声和测试环境的变化等。
因此，为了减少这些干扰因素对测试结果的影响，我们需要尽可能控制测试条件和测试环境。
例如，使用隔音室和消除外部噪声的措施可以提高测试的准确性。
作为一种重要的测试方法，频率响应测试可以帮助我们了解声学设备的性能。
在使用设备时，我们可以根据测试结果调整设备的设置，以达到最佳效果。
此外，频率响应测试还可以帮助我们识别各种噪音、杂音以及失真等问题，并帮助我们进行有效的故障排除。
总之，频率响应测试是评估音频设备性能的重要工具。
通过测试设备在不同频率下的响应情况，我们可以更好地了解和掌握设备的特性和性能，为设备的使用和维护提供有力的支持。
sfr空间频率响应
摘要：
1.SFR 空间频率响应的定义
2.SFR 空间频率响应的作用
3.SFR 空间频率响应的测量方法
4.SFR 空间频率响应的应用领域
正文：
SFR 空间频率响应，全称为Spatial Frequency Response，是指光学系统对空间频率成分的响应。
在成像系统中，空间频率响应是一个关键的性能指标，它直接影响到成像系统的成像质量。
SFR 空间频率响应的主要作用是描述光学系统的成像质量。
通过测量和分析SFR 空间频率响应，可以了解光学系统在不同空间频率下的成像性能，从而为成像系统的设计、制造和质量检测提供科学依据。
SFR 空间频率响应的测量方法通常采用光学测量设备，如像差仪、光学传递函数测量仪等。
这些设备可以对光学系统的成像性能进行全面、准确的测量，为SFR 空间频率响应的分析和应用提供数据支持。
SFR 空间频率响应广泛应用于光学成像领域的各个方面，如摄影镜头、显微镜、望远镜等。
摄像头测试指导手册一、测试环境及测试条件1、暗室：不能反光、透光、关灯后照度低于1Lx，墙面用18度灰的灰布。
如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700Lx～1200Lx之间，测试时饱和度和均匀度可根据实际调节，正常测试使用D65光源，光强度不足需使用相同光源补光。
2、在D65光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%，光源应采取必要的遮光措施，防止光源直射镜头。
测试图卡周围应是低照度，以减少炫光，测试时应尽量避免外界光线照射。
测试图卡背景采用黑或吸光型中性灰。
3、测试中可使下列标准色温：D65光源色温6500K、泛光灯色温3400K。
实际测试环境的色温标准偏差应不大于200K，色温从2700k－7500k 可调换。
4、温度20±2℃，相对湿度50±20%。
5、测试距离可根据实际任意调整。
摄像头与图卡距离建议为80-130cm，实际测试中若超过以上范围需要标注。
6、图表放臵：放臵图表时使之与相机的焦点面平行，并且使得横向看时，水平方向的粗框与画面水平框平行。
根据iso12233的规定，拍摄时让图表的有效高度正好占满画面。
实际上完全按照该要求拍摄有一定难度，因此也可拍摄的稍小。
此时，将乘以“整个画面的垂直像素/画面中图表的每有效高度的像素数”进行标定。
7、相机条件设定的原则：根据本标准测量分辨率时，相机参数原则上采用出厂时的设定。
采用出厂设定以外的设定进行测量时必须注明所采用的设定。
若存在根据出厂时的设定无法确定的参数时，厂商将按照该相机的用户最可能使用的设定进行测量，并注明可确定该设定的信息。
曝光条件、对焦、变焦位臵没有特别规定；相机的白平衡必须相对照明光源进行适当调节。
8、测试图卡照明方法图示：图一、测试图卡照明方法二、测试设备标准光源灯；反射式灯光箱；照度计；分光式色度计；反射式光密度计；帧频测试仪；放大镜；显微镜；三脚架；chart板；移动支架；相关夹治具；测试板三、测试图卡1、分辨率测试图卡（ISO12233-2000 Chart）摄像设备的分辨率测试图卡使用ISO 12233-2000 测试图卡，参见ISO 12233-2000.图卡的具体要求应符合ISO 12233-2000 标准。
频率响应FRA测试中的噪声分析频率响应FRA是一种检测电力变压器绕组变形的测试方式，与其它现场检测方式相类似，频率响应FRA方式也容易受到现场噪声的影响。
噪声会模糊干扰一些重要的测试信息，这将会影响到对频率响应FRA结果的评估。
因此，了解噪声的来源、影响和抑制方式是非常必要的。
标签：变压器；FRA测试；噪声1.频率响应FRA方式频率响应FRA 方式用于在变压器发生故障之前，检测出变压器绕组的几何变形。
需要注意的是，本文讨论的FRA方式是扫频式的FRA，即SFRA方式（Sweep Frequency Response Analysis ），而非过去所用的脉冲式IFRA方式（Impulse Frequency Response Analysis）。
这是因为，相较于低压脉冲方式（IFRA），扫频方式（SFRA）在现场具有更好的重复性，因此，目前使用越来越广泛。
从图一可以看出，在变压器线圈的一端输入一个变频的正弦电压信号“U”，并从此点测量参考信号“U1”，与此同时，测量线圈的另一端的输出或响应信号“U2”。
这样，便可计算出传递函数H（f），表达式为（1）。
这意味着H（f）仅取决于频率响应FRA仪器的测量阻抗Rm和变压器阻抗Ztra。
图二是常见的频率响应FRA测试波形，对于大多数的测试而言，都是对频率响应的幅值图进行分析与评估。
不过，频率响应的相位图也具有一定的参考价值，图二的左下部分为相位图。
幅值的计算依据公式（2），相位的计算依据公式（3）。
2.FRA方式中的噪声介绍噪声定义为有害的干扰信号，它可能被添加在一个想获得的有用信号上。
噪声往往会模糊有用信号的信息内容，因此，噪声的检测与降低是很有必要的。
与任何其它的电气诊断方式一样，在现场，频率响应FRA的测试结果也会受到噪声的影响。
了解噪声的来源、影响与抑制方式是非常重要的，特别是比较不同厂家制造的频率响应FRA仪器时。
本文分析了频率响应FRA仪器的技术规格和噪声抑制能力的关系，并通过在电力变压器上进行的频率响应FRA测试实例来说明。

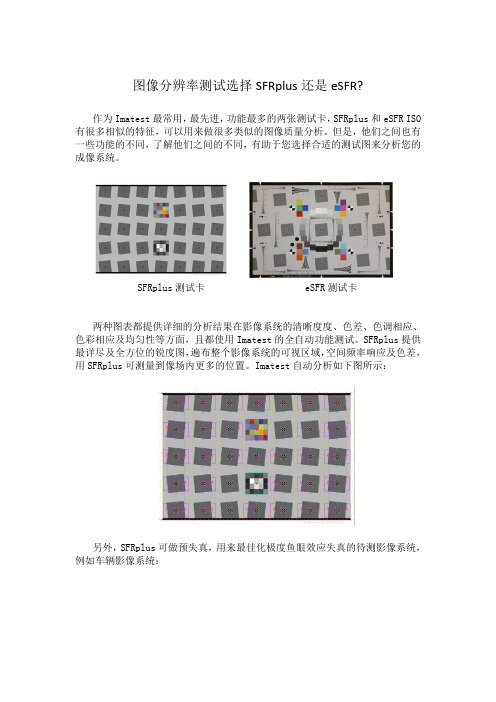

图像分辨率测试选择SFRplus还是eSFR?作为Imatest最常用，最先进，功能最多的两张测试卡，SFRplus和eSFR ISO 有很多相似的特征，可以用来做很多类似的图像质量分析。
但是，他们之间也有一些功能的不同，了解他们之间的不同，有助于您选择合适的测试图来分析您的成像系统。
SFRplus测试卡 eSFR测试卡两种图表都提供详细的分析结果在影像系统的清晰度度、色差、色调相应、色彩相应及均匀性等方面，且都使用Imatest的全自动功能测试。
SFRplus提供最详尽及全方位的锐度图，遍布整个影像系统的可视区域，空间频率响应及色差，用SFRplus可测量到像场内更多的位置。
Imatest自动分析如下图所示：另外，SFRplus可做预失真，用来最佳化极度鱼眼效应失真的待测影像系统，例如车辆影像系统：a固润光电预畸变的测试卡广角影像两种图表均可用在各式各样的介质包含高达一米的喷墨印刷，高精度的感光纸，及各种尺寸的彩色或黑白底片。
SFRplus也可特定用在高精度的镀铬玻璃上。
它可被制成微观尺寸大小。
eSFR ISO 比较偏向多合一的测试目标，它完全遵照ISO制定的边陲空间频率响应标准。
它的辐射状灰阶色阶序列，适合用于测量庞大的杂讯细节及色调相应。
它较大的彩色图块也更适合用于评估色差。
eSFR色阶和灰阶图案eSFR ISO也包含楔形图，用来测量云纹干涉及目视极限解析度。
虽然两种图表有许多相同的测试，重要的是选择一个图表可提供你最适合的信息来评估你的影像系统。
如果更看重的是详尽的锐度测量，则考虑用SFRplus；如果色调响应测量更加重要，则eSFR ISO也许比较适宜。
最后，两种图表内的许多图案元素是可依据你的测试需求来客制化的。
索取更多关于该选择SFRplus或eSFR ISO的信息，可以随时联系我们。
SFR空间频率响应什么是SFR空间频率响应？SFR（Spatial Frequency Response）是一种用于评估图像的清晰度和分辨率的指标。
它描述了图像系统对不同空间频率的细节的捕捉能力，即图像中的细节在不同频率下的显示效果。
SFR空间频率响应是指图像系统在不同空间频率下的响应情况。
空间频率是指图像中变化快慢的细节数量。
高空间频率表示图像中有很多细微的变化，低空间频率表示图像中变化较为缓慢。
SFR空间频率响应可以通过测量图像系统的模糊函数来获得，模糊函数描述了系统对不同频率的细节的模糊程度。
SFR空间频率响应对于图像系统的评估非常重要。
它可以帮助我们了解图像系统对细节的捕捉能力、分辨率以及图像的清晰度。
通过分析SFR空间频率响应，我们可以优化图像系统的设计，提高图像的质量和分辨率。
SFR空间频率响应的测量方法SFR空间频率响应的测量通常通过测试图像系统对特定空间频率的细节的捕捉能力来实现。
下面介绍几种常用的SFR空间频率响应测量方法。
1. 傅里叶变换法傅里叶变换法是一种常用的测量SFR空间频率响应的方法。
它利用傅里叶变换将图像从时域转换到频域，然后通过分析频域中的振幅谱来获取SFR空间频率响应。
傅里叶变换法的基本步骤包括：•将图像进行灰度化处理；•对灰度图像进行傅里叶变换；•分析频域中的振幅谱，得到SFR空间频率响应。
2. 边缘法边缘法是另一种常用的测量SFR空间频率响应的方法。
它通过测量图像系统对边缘的响应来评估系统的清晰度和分辨率。
边缘法的基本步骤包括：•选择一组不同频率和方向的边缘图像作为测试样本；•将测试样本输入到图像系统中，获取输出图像；•分析输出图像中边缘的清晰度和分辨率，得到SFR空间频率响应。
3. 栅栏法栅栏法是一种用于测量SFR空间频率响应的简单而有效的方法。
它利用栅栏图案的周期性变化来评估图像系统的分辨率和清晰度。
栅栏法的基本步骤包括：•在栅栏图案中选择不同频率的周期性变化；•将栅栏图案输入到图像系统中，获取输出图像；•分析输出图像中栅栏图案的清晰度和分辨率，得到SFR空间频率响应。
解析力评测（1） MTF和SFR成像系统的解析力一直是摄像头最关键的指标之一。
所有用户拿到一张照片的时候首先看到的是照片清楚不清楚，图像的清楚说得就是解析力。
但是如何评价一个成像系统的解析力也是大家一直在探讨的问题。
目前主流的办法主要有三种TV line检测，MTF检测，和SFR检测。
其中TV line主要用于主观测试，也有一些读取TV line的软件如HYRes。
但是总体来说没有一个具体的标准。
大多数公司是以人的读取为标准。
不同人的读取，以及状态的不同都会导致读取值的不稳定。
而且如ISO12233 chart 实际上我们读出的线对数只能代表读出位置的状况。
尤其中心的TVline跨度很大，很难反映一个成像系统在不同位置的解析力。
以后有机会我们会就TV line的进行进一步的讨论。
MTF是Modulation Transfer Function的英文简称，中文为调制传递函数。
是指调制度随空间频率变化的函数称为调制度传递函数。
个传递函数最开始是为了说明镜头的能力。
在各个摄像头镜头中经常采用MTF描述镜头的MTF曲线，表明镜头的能力。
这些曲线是通过理想的测试环境下尽量减少其它系统对镜头的解析力的衰减的情况下测试得出的。
但是其实MTF也可以涵盖对整个成像系统的解析力评价。
在这里咱们就不多讨论这个问题了，如果有兴趣可以开另外一篇文章讨论。
SFR是spatial frequencyresponse (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。
简言之SFR就是MTF 的另外一种测试方法。
这种测试方法在很大程度上精简了测试流程。
SFR的最终计算是希望得到MTF曲线。
SFR的计算方法和MTF虽然不同但是在结果上是基本一致的现在我们来看一下传统的MTF是怎么测量出来的，后面我们再针对SFR的原理和MTF的关系进行一些介绍。
在以后的文章中我们在介绍一些MTF和SFR测试需要注意的问题。
若把光学系统看成是线性不变的系统，那么物体经过光学系统成像，可视为物体经光学系统传递后，其传递效果是频率不变，但其对比度下降，相位要发生推移，并在某一频率处截止，即对比度为零。
这种对比度的降低和相位推移是随频率不同而不同，其函数关系称为光学传递函数，表明各种频率传递情况的即是调制传递函数MTF。
SFR是空间频率，即1mm的宽度中所能分辨的线对数，单位是lp/mm。
每一个空间频率下对应一个MTF值，MTF介于0-1之间。
SFR（SpatialFrequency Response），是指成像装置对应于空间频率的振幅响应特性。
下面是更为详细的解释：MTF常用于光学系统，而SFR指成像系统，成像系统包含一个光学系统。
实际应用的差异：1、光学系统MTF的测量方向分为子午和弧矢方向，SFR测量成像的水平和垂直方向；2、MTF常用方波法，即一组黑白线对的对比度值来获取MTF特性；而SFR是通过边缘扩散函数ESF计算传递特性（iso12233）3、MTF测量值为1-0区间（光学系统看成是线性），成像系统由于转换和信号处理，SFR测量结果最大值会超过1，并且易受噪声干扰影响准确性。
4、MTF图表较为多样，要注意横轴和纵轴的标示，常见的有特定空间频率的调制度y-像高x的特性图; SFR一般为调制度y-空间频率x特性图。
MTF， Modulation Transfer Functionmodulus of the optical transfer functionSFR， Spatial Frequency Responsemeasured amplitude response of an imaging system as a function ofrelative input spatial frequencyibm8727490 Post at 2008-8-7 17:13:08空间周期的倒数就是空间频率(Spatial?Frequency)，单位是线对/毫米(lp/mm，?l inepairs/mm)。
图像质量参数术语介绍1.色彩还原（Color Accuracy）又叫色彩精度，即相机还原真实色彩的能力，是影响图像质量的一个重要因素。
相机还原色彩的能力并非任何情况下都是越强越好，比如有些用户喜欢饱和度增强的色彩，但这时高精度的颜色不一定令人愉快。
对于色彩测试，重要的是测量相机的色差，也就是其颜色偏移，色彩饱和度和白平衡效果等。
2.色偏（Color Error）又叫色差，是指拍摄的图像中某种颜色的色相、饱和度与真实的图像有明显的区别，而这种区别通常不是人们所希望的。
色差△Eab =1时称为1个NBS（美国国家标准局的缩写）色差单位。
1个NBS单位大约相当于视觉色差识别阈值（颜色宽容度）的5倍。
3.色彩饱和度（Saturation）指色彩的鲜艳程度，也称作纯度。
在色彩学中，原色饱和度最高，随着饱和度降低，色彩变得暗淡直至成为无彩色，即失去色相的色彩。
4.白平衡误差（White Balance Error）简单来说就是“在不同光源条件下，成像系统的白平衡功能都能将白色物体显示为白色”。
事实上，白平衡是通过对白色被摄物的颜色还原（产生纯白的色彩效果），进而达到其他物体色彩准确还原的一种数字图像色彩处理的计算方法。
相机的白平衡设定可以校准色温带来的偏差，在拍摄时我们可以大胆地调整白平衡来达到想要的画面效果。
5.曝光误差（Exposure Error）为了验证camera在不同亮度等级的光照场景下都能有合适的曝光效果，一般会分别在强光、中光和弱光条件下进行拍摄测试分析。
对于AE（自动曝光）模式的成像系统来说，做曝光误差的测试可以有效提前预防一些曝光误差带来的不良画面效果。
比如常见的画面曝光不足（欠曝），尽管亮部区域层次丰富，但是暗部丢失细节；又或者是画面过曝，高光区域一片白，无层次、无信息。
影响曝光的三要素包括：ISO感光度、快门速度（即曝光时间）、光圈大小。
每个设置以不同方式控制曝光。
光圈：控制光线可以进入相机的区域，光圈越大，曝光量越多，画面越亮。
频率响应测试原理频率响应测试的原理基于输入输出关系，它通过输入不同频率的信号，然后测量输出信号的幅度和相位来评估系统或设备对这些频率信号的响应能力。
在频率响应测试中，通常使用正弦波信号作为输入信号，因为正弦波信号具有明确的频率，并且可以很容易地测量其幅度和相位。
1.选择测试信号源：测试信号源是产生特定频率和幅度的信号的设备。
测试信号源可以是信号发生器、函数发生器或计算机等。
测试信号源应具有稳定的频率输出和低噪声水平，以确保准确的测量。
2.设置参考信号：参考信号是用于测试信号和输出信号之间的比较的基准信号。
在频率响应测试中，通常使用参考信号来标定输出信号的幅度和相位。
可以在测试信号源中设置一个参考信号，或者使用一个外部的参考信号源。
3.连接测试设备：将测试信号源连接到待测设备的输入端口，将待测设备的输出端口连接到测量设备，如示波器或频谱分析仪等。
确保连接正确并稳定。
4.设置测试参数：设置测试信号的频率范围和幅度，并选择测量参数，如幅度响应和相位响应。
5.进行频率响应测试：在设备中输入不同频率的信号，并测量相应的输出信号的幅度和相位。
可以使用示波器或频谱分析仪等设备来测量输出信号。
6.分析和评估结果：根据测量结果绘制幅频特性曲线和相频特性曲线。
幅频特性曲线显示系统或设备对不同频率信号的响应能力，相频特性曲线显示系统或设备对不同频率信号的相位响应。
7.校准和优化：根据测试结果进行校准和优化，以改进系统或设备的性能和表现。
频率响应测试在实际应用中具有广泛的意义。
例如，在音频领域，频率响应测试用于评估音箱、耳机和扬声器等设备对不同频率声音信号的响应能力。
在无线通信领域，频率响应测试用于评估无线电设备对不同频率信号的接收和传输能力。
在电子设备和控制系统领域，频率响应测试用于评估设备对不同频率电信号的处理和响应能力。
总之，频率响应测试通过输入不同频率的信号，然后测量输出信号的幅度和相位来评估系统或设备对这些频率信号的响应能力。
sfrx详细概述SFR是Special Function Register特殊功能寄存器SFR[1]（Société Fran?aise de Radiotéléphonie）是法国最⼤的电信运营商之⼀。
SFR Cegetel公司，电信公司的前⾝和商业中有时仍然称为SFR Cegetel 公司，原因是SFRNeuf Cegetel公司阳狮集团拥有的28%的⽐例。
Neuf Cegetel 是NEUF电信和Cegetel公司拥有100%权益合并的结果。
SFR是法国第⼆⼤电信服务提供商，⽽Neuf Cegetel的是电信宽带领域的市场领导者。
2011年4⽉4⽇宣布，维旺迪以79.5亿欧元的收购全部股份的沃达丰，SFR由Vivendi全资拥有。
SFR是80C51单⽚机中各功能部件对应的寄存器，⽤于存放相应功能部件的控制命令，状态或数据。
它是80C51单⽚机中最具有特殊的部分，现在所有80C51系列功能的增加和扩展⼏乎都是通过增加特殊功能寄存器SFR来达到⽬的的。
对于80C51系列中的80C51，共定义了21个特殊功能寄存器。
在80C52中，除了80C51的21个特殊功能寄存器，还增加了5个，共计26个。
MCS－51单⽚机的特殊功能寄存器符号地址功能介绍B F0H B寄存器ACC E0H 累加器PSW D0H 程序状态字TH2*CDH 定时器/计数器2（⾼8位）TL2*CCH 定时器/计数器2（低8位）RCAP2H*CBH外部输⼊（P1.1）计数器/⾃动再装⼊模式时初值寄存器⾼⼋位RCAP2L*CAH 外部输⼊（P1.1）计数器/⾃动再装⼊模式时初值寄存器低⼋位T2CON*C8H T2定时器/计数器控制寄存器IP B8H 中断优先级控制寄存器P3B0H P3⼝锁存器IE A8H 中断允许控制寄存器P2A0H P2⼝锁存器SBUF99H 串⾏⼝锁存器SCON98H 串⾏⼝控制寄存器P1 90H P1⼝锁存器TH18DH 定时器/计数器1（⾼8位）TH08CH 定时器/计数器0（⾼8位）TL18BH 定时器/计数器1（低8位）TL08AH 定时器/计数器0（低8位）TMOD89H T0、T1定时器/计数器⽅式控制寄存器TCON88H T0、T1定时器/计数器控制寄存器DPH83H 数据地址指针（⾼8位）DPL82H 数据地址指针（低8位）SP81H 堆栈指针P080H P0⼝锁存器PCON87H 电源控制寄存器SFR也是⼀种扩充数据类型，点⽤⼀个内存单元，值域为0～255。
2.性能指标2.1外观要求2.1.1主机、摄像头外观应整洁美观,色泽均匀,无明显划痕、破损、锋棱、毛刺及变形；2.1.2摄像头线缆应整洁美观,无破损、裂纹；2.1.3按键应清晰洁净，按键灵活；2.1.4主机、摄像头文字和标记应清晰、准确、牢固；2.1.5接口应该插拔灵活、紧固无松动。
2.2功能要求2.2.1白平衡调节通过摄像头的按键，能实现白平衡调节。
2.2.2拍照、录像插入外接存储设备，通过摄像头的功能按键，能实现拍照和录像，支持动态录像状态下采集实时的照片。
2.2.3科室切换通过操作系统的功能按键，能够实现“科室”切换功能。
2.2.4视频输出系统可通过 DVI、HDMI 接口连接显示器并输出显示图像，视频输出格式均为1920×1080。
系统后面板的 DVI 和 HDMI 接口可同时输出图像到两个独立的显示器。
2.2.5通讯接口功能通过 RS232 接口与配合使用的内窥镜用冷光源连接，摄像头按键可实现冷光源中“白光”的开关控制。
2.2.6调焦通过调节镜头的调焦旋钮可实现焦距的调节。
2.2.7图像增强可通过按键调节锐度、增益、伽马，进而实现图像的增强显示。
2.2.8按键功能2.2.8.1摄像头上键为录像键，下键短按为拍照键，右键为白平衡按键。
2.2.8.2摄像头下键长按为菜单键，菜单模式下，左右键用于调节，上下键用于滚动选择。
2.2.8.3主机前面板按键可实现拍照、录像功能。
2.2.8.4通过摄像头的按键可实现切换摄像系统的影像模式：（1）彩色图像；（2）荧光图像（彩色荧光图像或黑白荧光图像）；（3）多幅影像：四图模式，通过设置主图可以显示彩色图像、彩色荧光图像、黑白荧光图像。
2.2.9摄像头功能2.2.9.1调焦镜头最小焦距 20mm，允差：+10%，下限不计；最大焦距 32mm，允差：-10%，上限不计。
2.2.9.2摄像头的线长是 290cm，允差±10%。
2.2.10菜单功能科室亮度红饱和度绿饱和度蓝饱和度消光方式消光区域锐度增益伽马放大镜像语言退出2.3性能要求2.3.1分辨率彩色图像下摄像头水平分辨率应不低于 600 线，荧光模式下摄像头水平分辨率应不低于 300 线。
sfra 工作原理SFRA（Synchronous Frequency Response Analysis）是一种用于电力系统频率响应评估的无扰动测量技术。
它通过在电力系统中注入一小幅的干扰信号，然后监测系统对该干扰的频率响应，从而评估系统的稳定性和动态响应能力。
其工作原理如下：1.注入干扰信号：SFRA通过在电力系统中的一个节点上注入一小幅的干扰信号，一般为低能量的正弦波信号。
这个干扰信号具有不同的频率和幅度。
2.监测系统响应：注入的干扰信号会传递到整个电力系统中，并引起系统中各个节点的响应。
这些响应可以通过测量系统中其他节点的电压和电流来获得。
监测到的响应信号将被记录下来供后续分析。
3.建立频率响应特性：将注入的干扰信号的频率与监测到的响应信号的频率进行比较。
通过计算响应信号中各个频率成分的幅度和相位差，可以得到电力系统在不同频率下的频率响应特性。
4.分析系统稳定性和动态响应能力：利用得到的频率响应特性，可以对电力系统的稳定性和动态响应能力进行评估。
比如，通过观察响应信号中的共振频率和相应的幅度，可以发现系统中可能存在的振荡问题。
此外，还可以通过比较不同节点的响应来确定系统中的传输特性和故障位置。
SFRA技术的优势在于其无需对系统进行额外负荷或干扰，只需利用系统中已有的信号和测量设备即可完成响应特性的评估。
同时，采用复数域分析方法，能够提供系统频率响应的全面和高精度的信息。
然而，SFRA技术也存在一些限制。
首先，由于注入的干扰信号相对较小，可能受到系统中较强的噪声干扰和信号传输衰减的影响，从而降低了测量的准确性和分辨率。
其次，由于电力系统的复杂性和非线性特性，SFRA结果可能受到电力系统中其他因素的干扰，如故障、容量不足和负荷变化等，从而引起误判或错误分析。
总之，SFRA作为一种评估电力系统频率响应的无扰动测量技术，通过注入干扰信号并监测系统的响应来评估系统的稳定性和动态响应能力。
它可以提供全面和高精度的频率响应信息，帮助运维人员识别系统中的振荡问题和故障位置。
实验二空间频率响应（SFR）测试
一、实验目的：
1、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。
2、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）
曲线的含义
3、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数
码相机的分辨率特性。
二、实验步骤：
1、使用数码相机拍摄ISO12233标准分辨率靶板（透射、反射靶板均可）,要求
连续拍摄三幅图。
（由于所拍摄的靶板与第一次实验相同，仅处理区域不同，可挑选拍摄效果最好的图片进行处理）
3、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，将测量结果与第
一次目视分辨率测试结果进行比较。
三、实验过程与结果：
相机型号：富士s1770
相机基本设置：有效像素：1220万
光学变焦：15倍
等效焦距：28-420mm
快门速度：1/4-1/2000秒
测试标板：反射
测试原图：
第一次第二次
第三次第四次
第五次第六次
第七次第八次。
