频率响应测量的方法

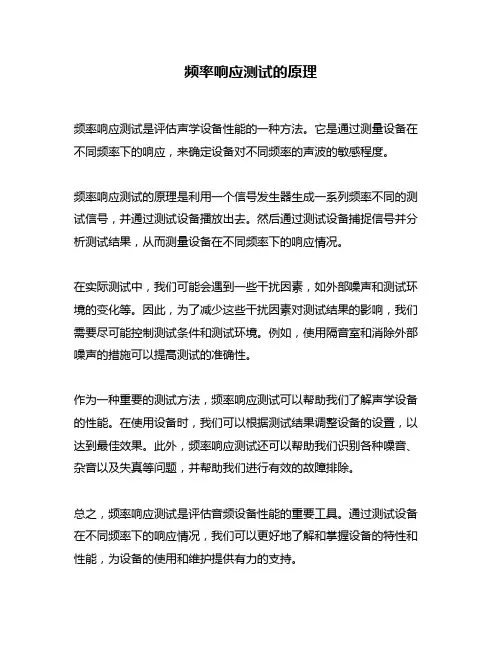

频率响应测试的原理
频率响应测试是评估声学设备性能的一种方法。

它是通过测量设备在不同频率下的响应，来确定设备对不同频率的声波的敏感程度。

频率响应测试的原理是利用一个信号发生器生成一系列频率不同的测试信号，并通过测试设备播放出去。

然后通过测试设备捕捉信号并分析测试结果，从而测量设备在不同频率下的响应情况。

在实际测试中，我们可能会遇到一些干扰因素，如外部噪声和测试环境的变化等。

因此，为了减少这些干扰因素对测试结果的影响，我们需要尽可能控制测试条件和测试环境。

例如，使用隔音室和消除外部噪声的措施可以提高测试的准确性。

作为一种重要的测试方法，频率响应测试可以帮助我们了解声学设备的性能。

在使用设备时，我们可以根据测试结果调整设备的设置，以达到最佳效果。

此外，频率响应测试还可以帮助我们识别各种噪音、杂音以及失真等问题，并帮助我们进行有效的故障排除。

总之，频率响应测试是评估音频设备性能的重要工具。

通过测试设备在不同频率下的响应情况，我们可以更好地了解和掌握设备的特性和性能，为设备的使用和维护提供有力的支持。

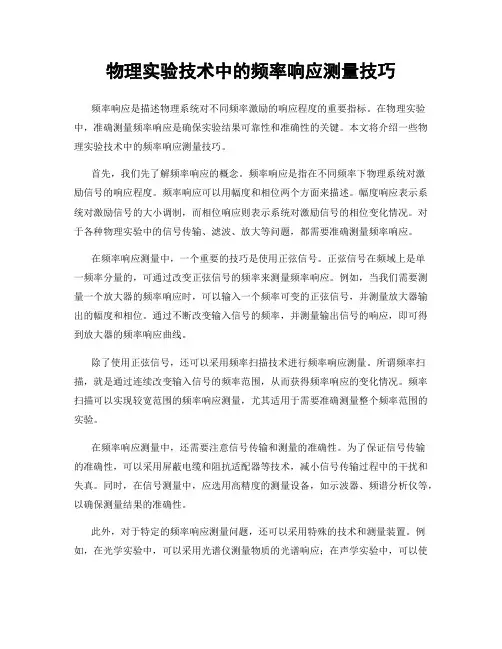

物理实验技术中的频率响应测量技巧频率响应是描述物理系统对不同频率激励的响应程度的重要指标。

在物理实验中，准确测量频率响应是确保实验结果可靠性和准确性的关键。

本文将介绍一些物理实验技术中的频率响应测量技巧。

首先，我们先了解频率响应的概念。

频率响应是指在不同频率下物理系统对激励信号的响应程度。

频率响应可以用幅度和相位两个方面来描述。

幅度响应表示系统对激励信号的大小调制，而相位响应则表示系统对激励信号的相位变化情况。

对于各种物理实验中的信号传输、滤波、放大等问题，都需要准确测量频率响应。

在频率响应测量中，一个重要的技巧是使用正弦信号。

正弦信号在频域上是单一频率分量的，可通过改变正弦信号的频率来测量频率响应。

例如，当我们需要测量一个放大器的频率响应时，可以输入一个频率可变的正弦信号，并测量放大器输出的幅度和相位。

通过不断改变输入信号的频率，并测量输出信号的响应，即可得到放大器的频率响应曲线。

除了使用正弦信号，还可以采用频率扫描技术进行频率响应测量。

所谓频率扫描，就是通过连续改变输入信号的频率范围，从而获得频率响应的变化情况。

频率扫描可以实现较宽范围的频率响应测量，尤其适用于需要准确测量整个频率范围的实验。

在频率响应测量中，还需要注意信号传输和测量的准确性。

为了保证信号传输的准确性，可以采用屏蔽电缆和阻抗适配器等技术，减小信号传输过程中的干扰和失真。

同时，在信号测量中，应选用高精度的测量设备，如示波器、频谱分析仪等，以确保测量结果的准确性。

此外，对于特定的频率响应测量问题，还可以采用特殊的技术和测量装置。

例如，在光学实验中，可以采用光谱仪测量物质的光谱响应；在声学实验中，可以使用声谱仪测量声音的频率响应。

不同实验需求下，选择适当的频率响应测量技巧是十分重要的。

最后，为了提高频率响应测量的准确性，还需要进行数据处理和分析。

常见的方法包括傅里叶变换、功率谱密度分析等。

这些方法可以将原始测量数据转换为频率响应曲线或谱图，从而更直观地显示系统响应特性。

实验二空间频率响应（SFR）测试
一、实验目的：
1、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。

2、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）
曲线的含义
3、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数
码相机的分辨率特性。

二、实验步骤：
1、使用数码相机拍摄ISO12233标准分辨率靶板（透射、反射靶板均可）,要求
连续拍摄三幅图。

（由于所拍摄的靶板与第一次实验相同，仅处理区域不同，可挑选拍摄效果最好的图片进行处理）
3、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，将测量结果与第
一次目视分辨率测试结果进行比较。

三、实验过程与结果：
相机型号：富士s1770
相机基本设置：有效像素：1220万
光学变焦：15倍
等效焦距：28-420mm
快门速度：1/4-1/2000秒
测试标板：反射
测试原图：
第一次第二次
第三次第四次
第五次第六次
第七次第八次。

频率测量原理
频率测量原理是通过计算在单位时间内波形信号重复的次数来计算信号的频率。

常用的频率测量原理包括计数法、对比法和计时法。

1. 计数法：计数法是通过计算在单位时间内波形信号重复的次数来得到频率。

通常使用计数器与时钟信号配合，将波形信号输入计数器，通过计数器记录的脉冲数来计算频率。

2. 对比法：对比法是通过将待测信号与已知频率的标准信号进行比较，来得到待测信号的频率。

常见的对比法包括谐振法、锁相法和自抗扰法等。

- 谐振法：利用谐振特性，调整待测信号与参考信号之间的相位差，使其达到最大谐振幅度，进而得到待测信号的频率。

- 锁相法：通过比较待测信号与参考信号的相位差，通过锁相环等电路将相位差控制在稳定范围内，从而得到待测信号的频率。

- 自抗扰法：将待测信号与参考信号相互叠加，通过滤波等处理，将干扰信号抑制，得到待测信号的频率。

3. 计时法：计时法是通过测量波形信号的周期或脉冲宽度来计算频率。

常见的计时法包括周期测量法和脉宽测量法。

- 周期测量法：通过测量波形信号两个连续上升沿或下降沿的时间差，再通过倒数计算得到频率。

- 脉宽测量法：通过测量脉冲信号的宽度来计算频率。

可以
使用时间间隔计数器或者脉冲宽度测量器来实现。

这些频率测量原理可以根据实际需求选择合适的方法进行测量，提供准确可靠的频率值。

电感测试方法lcr
电感测试方法LCR是测量电感器的电感值、内阻和频率响应的方法，通常使用LCR（电感（L）、电容（C）、电阻（R））测试仪器进行测量。

该方法利用交流电源在待测电感上施加信号，测量电感的阻抗、相位和频率，然后通过计算得出电感的电感值、内阻和频率响应等参数。

具体实施步骤如下：
1.将电感器连接到LCR测试仪器的测试夹子上，确保连接正确并牢固。

2.选择合适的测试频率，并设置测试仪器上的参数。

3.开始测试，测试仪器会通过施加信号在电感上测量其电感值、内阻和频率响应等参数。

4.根据测试结果，可以对电感器进行深入分析和优化设计。

需要注意的是，在进行电感测试时，应保持测试环境稳定，并尽可能避免干扰因素的干扰，以确保测试结果的准确性。

一阶rc电路频率响应概述及解释说明1. 引言1.1 概述在电路理论和应用中，频率响应是一个非常重要的概念。

频率响应描述了电路对输入信号中不同频率成分的响应情况，它能够帮助我们理解电路对不同频率信号的滤波、放大或衰减效果。

本文将围绕一阶RC电路的频率响应展开讨论。

一阶RC电路是最简单且常见的电路之一，由一个电阻（R）和一个电容（C）组成。

它具有简单的结构和特性，因此在教学、实验和实际应用中广泛使用。

1.2 文章结构本文分为五个主要部分。

首先，在引言部分我们将介绍文章的背景和目标。

然后，在第二部分我们将简要地介绍一阶RC电路的基本原理以及频率响应的重要性，并探讨在实际应用中它们的作用。

第三部分将详细定义和解释频率响应，并介绍一些常用的测量方法，包括响应曲线和相位差曲线的测量。

接下来，在第四部分我们将深入分析一阶RC电路的频率响应特性。

通过理论推导和公式解释，我们将理解频率对幅度和相位的影响规律，并介绍指数衰减特性以及其解释说明。

最后，在第五部分中，我们将对实验结果进行验证与分析，讨论一阶RC电路在实际应用中可能遇到的局限性以及改进方向。

最后，我们将总结本文的主要内容，并展望未来研究工作的方向。

1.3 目的本文的目标是提供读者对一阶RC电路频率响应概述及解释说明的全面认识。

通过具体介绍一阶RC电路的基本原理、频率响应的定义和测量方法，以及其特性分析，读者可以深入了解该电路在不同频率下输出信号的变化规律。

同时，本文也将探讨该电路在实际应用中的优势与局限性，并提出改进方向和未来研究工作展望。

通过阅读本文，读者能够更好地理解和运用一阶RC电路，在相关领域中进行设计、分析和优化。

2. 一阶RC电路简介2.1 RC电路基本原理一阶RC电路是由一个电阻(Resistor, R)和一个电容(Capacitor, C)组成的简单电路。

在这种电路中，电流通过电阻时会受到阻碍并形成压降，同时通过电容时则会被存储或释放。

这种结构使得一阶RC电路能够对输入信号进行滤波、积分和微分等操作。

频率响应测量的方法频率响应测量的方法很多，一般同使用的测试信号有关。

可分为：i. 点测法：完全按定义设计的测量方法，逐个频率输入振幅恒定的正弦信号，逐个点测量相应频率扬声器输出声压级，在频率响应坐标纸上绘出相应的点，把这些不连续的点的平滑连线即为频率响应曲线。

测量耗时、测量有限的非连续频率点，过渡点是推测的。

ii. 扫频自动记录法：使用机械传动的方法改变振荡电路中的电容，使信号的频率连续改变，输出电压恒定，这叫扫频信号，记录仪上记录纸的频率刻度与信号源同步，记录扬声器的输出声压级随频率的变化，即为频率响应曲线，这方法叫扫频自动记录法。

后来，机械扫频信号改成电压控制频率的压控振荡器，改进了机械传动的麻烦。

这是60～80年代丹麦B&K 公司为代表的测量技术。

扫频自动测量原理大约已有40年的历史，其测量原理没有变化，改变的只是使用的技术，譬如扫频信号的产生方法，测量传声器测得的数据的采集、处理、运算和输出数据和曲线都可以由计算机完成。

其中需要特别一提的是：对扫频信号的理解和生成技术，连续扫频信号过去理解为点频信号随时间变化，但点频信号是一个连续周期信号，从示波器看到的是一个按周期重复的正弦波形，而扫频信号没有一个频率是经历时间周期的，随扫频时间变化的是它的瞬时频率。

瞬时频率数学上是相位对时间的微分。

可以这样理解：譬如f=100Hz正弦信号的周期是T=0.01秒，其走过的相位φ= 2π弧度(360°)，而f=200Hz时，T＝0.005秒，其走过的相位仍然是φ= 2π弧度，这样，一个微小时间内的相位变化（等效于相位对时间的微分）同周期成反比，相当于稳态频率。

同稳态信号不同的是它引入扫频速率（S：Hz/s）的概念，瞬时频率fi =S t +f0；t为扫频时间；f0为扫频初始频率。

t和f0确定扫频频率范围。

稳态单频信号的公式是u(t)=Acos(2πft);f为稳态单频信号的频率。

而扫频信号的公式是u(t)=ACos(πSt2),B&K公司的2012音频分析仪的TSR（时选响应）技术中使用的测试信号，就是采用该数学模型生成的信号。

实验四二阶系统的频率响应与频率特性测量一、实验目的1．掌握频率特性的实验测试方法，进一步理解频率特性的物理意义2．掌握根据频率响应实验结果绘制Bode图的方法3．根据二阶系统的Bode图，确定系统的数学模型4．掌握二阶系统的频域指标与时域指标的对应关系二、实验仪器与设备1．自动控制原理学习机2．计算机（安装自动控制原理实验系统）3．万用表及接线三、实验原理1．输入、输出波形直接测试法如图4-1所示，给定的被测对象是一个稳定的系统。

由实验系统提供正弦信号，每选择一个频率，即可利用实验系统获得输入、输出随时间变化的曲线，取输出稳定后同周期的输入、输出曲线如图4-2。

图4-1 测量被控系统的频率响应图4-2 稳定后系统的输入输出曲线幅频特性)(2)(2)(ωωωmmXYjG=相频特性oTtjG360)(⨯∆-=∠ω2．李沙育图形法取被测对象某一选定频率下的输入信号x （t ）和输出信号y （t ）（去掉不稳定部分），利用实验系统做X-Y 图，得到一个椭圆图形，如图4-3所示。

图4-3 李沙育图形幅频特性：)(2)(2)(ωωωm m X Y j G =相频特性：如图4-3，椭圆长轴在第一、三象限，()()()ωωωφm 01-2Y 2Y sin=若椭圆长轴在第二、四象限，()()()ωωωφm 01-o 2Y 2Y sin-180=随着角频率的增加，大多数情况下椭圆逆时针运动，表明输出信号Y （t ）滞后于输入信号X （t ），相位的计算结果要添加一个负号，如果椭圆顺时针运动，Y （t ）超前于X （t ），计算结果为正。

幅值取两倍是为了便于测量。

3．测试频率的选取选取合适的实验测试频率范围是准确确定系统频率特性的关键。

控制系统多为低通滤波器，在频率很低时，系统的输出能够复现输入信号，通常，取被测对象转折频率的1/10作为起始测试频率，若对象模型未知，则先确定最大测试频率，方法是先测出输入信号频率为0时输出的幅值Y （0），逐渐增大输入信号频率，直至输出幅值Y m 为Y （0）/（50-100），此时频率便可确定为最大测试频率，测试频率可以在0与max ω之间选取若干点。

MIC测试项和测试方法MIC测试是指针对电子设备中的麦克风 (Microphone) 进行的测试。

麦克风是将声音转换为电信号的传感器，广泛应用于各种设备和系统，如手机、电脑、录音设备等。

MIC测试主要用于检测麦克风的声音采集效果、频率范围、噪声抑制能力等性能指标，确保麦克风的正常工作和准确捕捉声音。

以下是几个常见的MIC测试项和测试方法：1.麦克风灵敏度测试：-方法一：通过一个已知的音频信号（例如1kHz的正弦波）播放到麦克风，通过测量麦克风输出的电压或电流来确定麦克风的灵敏度。

-方法二：采用声场均匀场的测试方法，将麦克风放置在一定的距离上方，播放全频率范围的声音刺激源，通过测量麦克风的输出信号强度来确定麦克风的灵敏度。

2.频率响应测试：-方法一：通过播放一系列标准频率或白噪声，测试并记录麦克风在不同频率下的信号输出情况。

可以使用频谱仪或声卡与分析软件进行测量和分析。

-方法二：通过模拟人耳的频率响应曲线，设计和播放一组乐音或人声样本，记录麦克风接收到的信号，并与原样进行比较和分析，得出麦克风的频率响应特性。

3.噪声测试：-麦克风的噪声测试可以分为自噪声和环境噪声两个方面。

-方法一：通过将麦克风放置在一片封闭且无噪声的环境中，通过测量麦克风的输出信号来确定自噪声水平。

-方法二：将麦克风放置在典型的噪声环境下，如办公室、工厂或街道等，通过测量麦克风的输出信号来确定环境噪声水平。

4.方向特性测试：-麦克风的方向特性是指不同角度和频率下麦克风接收声音的灵敏度分布情况，通常用模拟头和聚焦声源来测试。

-方法一：利用一个旋转台，将麦克风放置在不同的角度上，使用模拟头和标准声源，通过测量麦克风输出的声音强度，确定麦克风的方向特性。

-方法二：利用扫频信号源和音频接口，将麦克风接口与计算机进行连接，通过软件控制扫描和记录麦克风在不同频率和方向下的输出信号，进而得到方向特性曲线。

5.音频信噪比测试：-方法一：使用一个已知信噪比的音频源（例如具有特定信噪比的白噪声），输入到麦克风，通过测量麦克风输出信号和背景噪声的水平，计算信噪比值。

实验二空间频率响应（SFR）测试
一、实验目的：
1、了解数码相机分辨率测试标准ISO12233以及GB/T 19953-2005《数码相机分辨率的测量》，熟悉测试标板构成，掌握其使用方法。

2、了解数码相机空间频率响应（SFR）的测试原理，理解空间频率响应（SFR）
曲线的含义
3、掌握数码相机空间频率响应（SFR）的测试方法，能够通过SFR曲线判别数
码相机的分辨率特性。

二、实验步骤：
1、使用数码相机拍摄ISO12233标准分辨率靶板（透射、反射靶板均可）,要求
连续拍摄三幅图。

（由于所拍摄的靶板与第一次实验相同，仅处理区域不同，可挑选拍摄效果最好的图片进行处理）
3、使用Imatest软件测量数码相机空间频率响应（SFR）曲线，将测量结果与第
一次目视分辨率测试结果进行比较。

三、实验过程与结果：
相机型号：富士s1770
相机基本设置：有效像素：1220万
光学变焦：15倍
等效焦距：28-420mm
快门速度：1/4-1/2000秒
测试标板：反射
测试原图：
第一次第二次
第三次第四次
第五次第六次
第七次第八次。

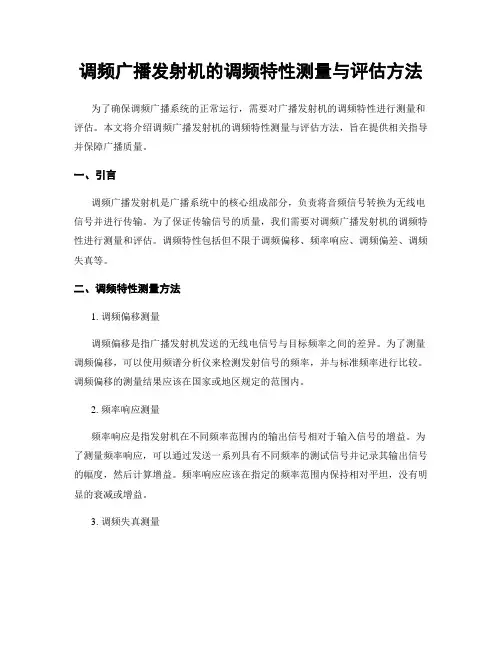

调频广播发射机的调频特性测量与评估方法为了确保调频广播系统的正常运行，需要对广播发射机的调频特性进行测量和评估。

本文将介绍调频广播发射机的调频特性测量与评估方法，旨在提供相关指导并保障广播质量。

一、引言调频广播发射机是广播系统中的核心组成部分，负责将音频信号转换为无线电信号并进行传输。

为了保证传输信号的质量，我们需要对调频广播发射机的调频特性进行测量和评估。

调频特性包括但不限于调频偏移、频率响应、调频偏差、调频失真等。

二、调频特性测量方法1. 调频偏移测量调频偏移是指广播发射机发送的无线电信号与目标频率之间的差异。

为了测量调频偏移，可以使用频谱分析仪来检测发射信号的频率，并与标准频率进行比较。

调频偏移的测量结果应该在国家或地区规定的范围内。

2. 频率响应测量频率响应是指发射机在不同频率范围内的输出信号相对于输入信号的增益。

为了测量频率响应，可以通过发送一系列具有不同频率的测试信号并记录其输出信号的幅度，然后计算增益。

频率响应应该在指定的频率范围内保持相对平坦，没有明显的衰减或增益。

3. 调频失真测量调频失真是指在调频广播发射过程中，信号经过发射机后引入的失真现象。

为了测量调频失真，可以使用失真分析仪来分析输入信号和输出信号之间的差异。

常见的调频失真包括谐波失真、交调失真和互调失真等。

4. 调频偏差测量调频偏差是指信号在传输过程中由于各种因素引起的频率偏移。

为了测量调频偏差，可以通过发送一系列具有不同频率和幅度的测试信号，然后测量其输出信号的频率偏差。

调频偏差的测量结果应该在规定的范围内，以确保广播信号的稳定性。

三、调频特性评估方法1. 标准比较法调频特性的评估可以通过将测量结果与国家或地区制定的标准进行比较来完成。

如果调频特性在标准范围内，则评估结果为合格；如果超出标准范围，则评估结果为不合格。

标准比较法是一种简单而直观的评估方法，可以快速判断调频特性是否符合要求。

2. 专业仪器评估法借助专业的调频特性评估仪器，可以对广播发射机的调频特性进行详细的测量和评估。

频率测量原理与公式
频率是指一个周期内事件发生的次数或周期的倒数。

在各个领域的实际应用中，频率测量是一项常见的任务。

本文将介绍频率测量的基本原理和常用公式。

原理
频率的测量可以基于事件发生的周期性。

当事件以固定的时间间隔重复发生时，我们可以通过测量事件发生的周期来计算频率。

常见的原理包括：
1. 计数法：通过计数事件发生的次数，然后将次数与测量时间进行比较，从而计算频率。

2. 相位法：通过测量事件信号的相位差，计算事件的周期，进而得出频率。

3. 插值法：通过对连续的事件信号进行插值处理，得出事件发生的精确时间点，从而计算频率。

公式
频率的计算可以使用下列公式：
1. 频率（f）等于事件发生的次数（N）除以测量时间（T）：
$f = \frac{N}{T}$
2. 频率（f）等于事件的周期（T）的倒数（$T^{-1}$）：
$f = T^{-1}$
其中，频率（f）的单位可以根据具体需求选择，常见的单位包括赫兹（Hz）、千赫兹（kHz）和兆赫兹（MHz）等。

总结
频率测量原理与公式是频率测量领域非常基础且重要的内容。

通过选择合适的原理和公式，我们可以准确测量各种事件的频率。

在实际应用中，根据需要选择合适的频率单位，可以更好地满足实际需求。

以上是频率测量原理与公式的简要介绍。

如果您对此有进一步的疑问或需要更深入的了解，请随时与我们联系。

频率响应法频率响应法概述频率响应法是一种用于分析线性时不变系统（LTI）的方法，它通过系统对输入信号的频率响应进行分析来推导出系统的特性。

在该方法中，输入信号是一个正弦波，输出信号也是一个正弦波，因此可以通过比较输入和输出信号的幅度和相位来确定系统的特性。

本文将介绍频率响应法的基本原理、实现方法以及在实际应用中的一些注意事项。

基本原理在频率响应法中，我们假设输入信号为一个正弦波：$$x(t)=A\sin(\omega t+\phi)$$其中 $A$ 为幅度，$\omega$ 为角频率，$\phi$ 为相位。

输出信号也是一个正弦波：$$y(t)=B\sin(\omega t+\theta)$$其中 $B$ 为幅度，$\theta$ 为相位。

我们可以将上述两个式子带入系统的输入输出关系式中：$$y(t)=H(\omega)x(t)$$其中 $H(\omega)$ 表示系统对于角频率 $\omega$ 的复数传递函数。

因此有：$$B\sin(\omega t+\theta)=H(\omega)A\sin(\omega t+\phi)$$将上式变形可得：$$\frac{B}{A}=\left|H(\omega)\right|,\quad\theta=\arg(H(\omega))-\phi$$其中 $\left|H(\omega)\right|$ 表示系统对于角频率 $\omega$ 的增益，$\arg(H(\omega))$ 表示系统对于角频率 $\omega$ 的相位延迟。

因此，通过测量输入输出信号的幅度和相位，我们可以计算出系统对于不同角频率的增益和相位延迟。

实现方法在实际应用中，我们通常会使用频谱分析仪或示波器等设备来测量输入输出信号的幅度和相位。

具体而言，我们可以将输入信号和输出信号同时输入到频谱分析仪或示波器中，并设置其为正弦波模式。

然后，我们可以根据设备的显示结果来计算系统对于不同角频率的增益和相位延迟。

实验名称：频率响应测试课程名称：自动控制原理实验目录（一）实验目的3（二）实验内容3（三）实验设备3（四）实验原理4（五）K=2频率特性试验结果4（六）K=2频率特性试验数据记录及分析7（七）K=5频率特性试验结果9（八）K=5频率特性试验数据记录及分析12（九）实验总结及感想错误!未定义书签。

图片目录图片1 系统结构图3图片2 系统模拟电路3图片3 K=2仿真对数幅相特性曲线4图片4 K=5仿真对数幅相特性曲线4图片5 f=0.7时输出波形及李沙育图形5图片6 f=1.4时输出波形及李沙育图形5图片7 f=2.1时输出波形及李沙育图形5图片8 f=2.8时输出波形及李沙育图形5图片9 f=3.5时输出波形及李沙育图形6图片10 f=4.2时输出波形及李沙育图形6图片11 f=4.9时输出波形及李沙育图形6图片12 f=5.6时输出波形及李沙育图形6图片13 f=6.3时输出波形及李沙育图形7图片14 f=7.0时输出波形及李沙育图形7图片15 k=2拟合频率特性曲线9图片16 f=0.9波形及李沙育图形9图片17 f=1.8波形及李沙育图形10图片18 f=2.7波形及李沙育图形10图片19 f=3.6波形及李沙育图形10图片20 f=4.5波形及李沙育图形10图片21 f=5.4波形及李沙育图形11图片22 f=6.3波形及李沙育图形11图片23 f=7.2形及李沙育图形11图片24 f=8.1波形及李沙育图形11图片25 f=9.0波形及李沙育图形12图片26 k=2拟合相频特性曲线14图表目录表格1 K=2电路元件参数7表格2 K=2实测电路数据处理7表格3 K=5电路元件参数12表格4 K=5实测电路数据处理12频率响应测试（一） 实验目的1. 掌握频率特性的测试原理及方法。

2. 学习根据所测定出的系统的频率特性，确定系统传递函数的方法。

（二） 实验内容测定给定环节的的频率特性，系统模拟电路、结构图分别如下所示：图片1系统结构图由图可知，系统的传递函数为：2100()10100k G s s s k =++，其中1Rk R =，实验中R 的取值分别为200k Ω，500k Ω，且1R 始终为100k Ω。

SFR空间频率响应什么是SFR空间频率响应？SFR（Spatial Frequency Response）是一种用于评估图像的清晰度和分辨率的指标。

它描述了图像系统对不同空间频率的细节的捕捉能力，即图像中的细节在不同频率下的显示效果。

SFR空间频率响应是指图像系统在不同空间频率下的响应情况。

空间频率是指图像中变化快慢的细节数量。

高空间频率表示图像中有很多细微的变化，低空间频率表示图像中变化较为缓慢。

SFR空间频率响应可以通过测量图像系统的模糊函数来获得，模糊函数描述了系统对不同频率的细节的模糊程度。

SFR空间频率响应对于图像系统的评估非常重要。

它可以帮助我们了解图像系统对细节的捕捉能力、分辨率以及图像的清晰度。

通过分析SFR空间频率响应，我们可以优化图像系统的设计，提高图像的质量和分辨率。

SFR空间频率响应的测量方法SFR空间频率响应的测量通常通过测试图像系统对特定空间频率的细节的捕捉能力来实现。

下面介绍几种常用的SFR空间频率响应测量方法。

1. 傅里叶变换法傅里叶变换法是一种常用的测量SFR空间频率响应的方法。

它利用傅里叶变换将图像从时域转换到频域，然后通过分析频域中的振幅谱来获取SFR空间频率响应。

傅里叶变换法的基本步骤包括：•将图像进行灰度化处理；•对灰度图像进行傅里叶变换；•分析频域中的振幅谱，得到SFR空间频率响应。

2. 边缘法边缘法是另一种常用的测量SFR空间频率响应的方法。

它通过测量图像系统对边缘的响应来评估系统的清晰度和分辨率。

边缘法的基本步骤包括：•选择一组不同频率和方向的边缘图像作为测试样本；•将测试样本输入到图像系统中，获取输出图像；•分析输出图像中边缘的清晰度和分辨率，得到SFR空间频率响应。

3. 栅栏法栅栏法是一种用于测量SFR空间频率响应的简单而有效的方法。

它利用栅栏图案的周期性变化来评估图像系统的分辨率和清晰度。

栅栏法的基本步骤包括：•在栅栏图案中选择不同频率的周期性变化；•将栅栏图案输入到图像系统中，获取输出图像；•分析输出图像中栅栏图案的清晰度和分辨率，得到SFR空间频率响应。
