电线电缆各工序作业指导书范本

电线电缆施工作业指导书为了提高电线电缆的安全性和质量，对电线电缆施工作业要进行指导和规范。

本文根据电线电缆施工的基本要求和实践经验，撰写了一份电线电缆施工作业指导书。

一、施工前准备1. 组织技术人员和工人按照施工任务书进行调配和安排。

2. 对施工现场进行勘查，了解施工环境和施工条件，进行现场测量和绘图。

3. 选取合适的电线电缆规格、型号和质量等级，制订施工方案。

4. 检查、清理、维修和保养所需的施工机具、设备和工具，并进行相应的安全检查。

5. 根据施工要求制定施工计划和施工管理制度，对施工过程进行管控和监督。

二、施工过程1. 施工前埋设管道或架空线杆时，要进行地面挖掘和基础施工，确保管道和线杆安全固定、牢固可靠。

2. 进行电线电缆的接头加工、连接和绝缘处理，保证电线电缆的安全性和永久性。

3. 安装接地装置，确保电线电缆的正常接地，避免因接地不良造成安全事故。

4. 进行电线电缆的保护处理，包括使用保护管、导线套管等防护措施，在易受到机械损伤或自然灾害冲击的地方进行特别保护。

5. 进行电线电缆的敷设和张拉，保证电线电缆的强度、稳定性和正确性。

6. 进行电线电缆的试验和检查，包括电气安全试验、电阻测试、电缆外观检查等，确保电线电缆符合标准和规范要求。

三、施工后的清理和保养1. 在工程建设完毕后，对施工现场进行清理和整理，清除垃圾，维护施工环境的清洁和整洁。

2. 进行电线电缆的定期检查和维护，包括隔断箱的检查、电缆头及端子的绝缘状况的检查，避免故障的发生。

3. 对电线电缆进行保护处理，避免氧化、老化等问题，包括电线电缆的防护层的处理、绝缘材料的修补等。

4. 进行电线电缆的更新和升级，对老化的电线电缆进行更换和升级，保证电线电缆的稳定性和安全性。

综上所述，电线电缆是现代化生产和生活的基础设施之一，其施工和维护工作的重要性不容忽视。

本文所提供的电线电缆施工作业指导书，在实践中可以起到一定的指导和规范作用，提高电线电缆的安全性和质量。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电缆施工作业指导书篇一：电缆施工作业指导书110kV石塘变电站电缆敷设作业指导书1 工程内容:1.1 10kV电缆敷设及安装； 1.2 380V/220V电缆敷设及安装； 1.3 控制电缆敷设。

2 主要工程量3 作业流程3.14. 作业准备 4.1 人员配备图3-1 作业流程图表4-1 作业人员配备注:作业人数根据具体工程量规模配备。

4.2 工器具及仪器仪表配置表4-2 主要工器具及仪器表配置注: 工器具及仪器仪表根据具体工程量规模配备。

5. 作业方法5.1熟悉施工现场并做好作业前的准备工作5.1.1查看现场的电缆支架安装前建筑专业应具备的条件。

5.1.2查看土建专业的预埋件符合设计，安置牢固。

5.1.3查看现场的电缆沟抹面工作已结束，建筑垃圾已清理干净，电缆沟排水畅通。

5.1.4检查成盘电缆到货后外观是否完好，出厂资料是否齐全，用1000V绝缘电阻表测试电缆芯之间及对屏蔽层和铠装层的绝缘电阻，电阻值应符合规定要求，试验完毕必须放电。

5.2电缆支架制作安装、电缆管配制预埋 5.2.1电缆支架制作、电缆管制作(1)按设计要求尺寸下料；电缆支架用钢材必须先经平直方可下料，下料应使用型材切割机，不得用电、火焊切割。

切口卷边、毛刺应打磨掉。

下料后的钢材如有明显变形，则应再次进行校平直。

组焊时，应采用样板台组焊，以提高工效和保证质量。

立柱与横撑连接处应用满焊缝，焊缝应均匀。

焊接后，应及时清除焊渣和药皮。

电缆管按现场电气设备就位后的实际地点进行弯制，加工好的支架、电缆管按设计要求进行防腐处理。

（2）铅合金桥架及玻璃钢支架由厂家制作供货。

5.2.2电缆支架、桥架安装(1)电缆支架应安装牢固，横平竖直；托架支吊架的固定方式应按设计要求进行。

各支架的同层横档应在同一水平面上，其高低差不应大于5mm，托架支吊架沿桥架走向左右的偏差不应大于10mm。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电线电缆作业指导书篇一：电线电缆作业指导书作业指导书编制：批准：日期：电线、电缆检测年月日实施1.编制目的为确保试验人员对有关电线电缆标准的正确理解执行，特制定本作业指导书。

2.适用范围2.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。

2.2本细则适用于电线电缆的检测。

3.引用标准规范GB/T 8170-201X 《数值修约规则与极限数值的表示和判定》GB/T5013.1-201X～GB/T5013.2-201X《额定电压450／750V及以下橡皮绝缘电缆》 GB/T5023.1-201X～GB/T5023.6-201X《额定电压450／750V及以下聚氯乙烯绝缘电缆》 GB/T3048.1-201X～GB/T3048.16-201X《电线电缆电性能试验方法》 GB/T3956-201X《电缆的导体》GB/T2951.11-201X《电缆和光缆绝缘和护套材料通用试验方法第11部分—通用试验方法—厚度和外型尺寸测量机械性能试验》GB/T2951.12-201X《电缆和光缆绝缘和护套材料通用试验方法第11部分—通用试验方法—热老化试验方法》 4 检测项目参数及仪器设备要求5 样品取样制备 5.1样品取样5.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。

注意制备每个试件需要长度约100mm。

)5.1.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。

电线电缆施工作业指导书1. 引言电线电缆施工是建筑、工业和通信领域中非常重要的一项工作。

本指导书旨在提供详细的步骤和要求，以确保电线电缆施工作业的安全性和质量。

2. 施工前准备2.1 工程设计：在施工前，必须仔细审查和理解工程设计图纸，并与设计师进行沟通，确保理解设计要求。

2.2 材料准备：根据设计要求，准备好所需的电线电缆材料，包括导线、电缆、接头、绝缘材料等。

2.3 工具准备：准备适当的工具，如钳子、剥线器、电缆切割器、绝缘剥离器等。

3. 施工步骤3.1 安全措施：在施工前，必须确保工作区域的安全，包括使用适当的个人防护装备，如安全帽、手套和护目镜等。

3.2 线路布置：根据设计要求，在施工区域内进行线路布置，确保线路的合理性和美观性。

3.3 线缆敷设：根据设计要求，将电线电缆敷设在预定的位置，注意避开其他管道和设备，确保线缆的安全和可靠性。

3.4 接线和连接：根据设计要求，使用正确的接线方法和连接器，将电线电缆连接到终端设备或配电箱中。

3.5 绝缘处理：根据设计要求，对电线电缆的绝缘部分进行处理，确保绝缘性能符合要求。

3.6 测试和调试：在施工完成后，进行必要的测试和调试，确保电线电缆的正常工作。

4. 质量控制4.1 材料检查：在施工前，对所使用的电线电缆材料进行检查，确保其质量符合要求。

4.2 工艺控制：在施工过程中，严格按照设计要求和操作规程进行操作，确保施工质量。

4.3 检测和验收：在施工完成后，进行必要的检测和验收，确保电线电缆的安全和可靠性。

5. 安全注意事项5.1 施工区域安全：在施工前，确保施工区域的安全，避免发生意外事故。

5.2 电气安全：在进行电线电缆施工作业时，必须遵守相关的电气安全规定，确保施工人员的人身安全。

5.3 防火安全：在施工过程中，必须注意防火安全，避免引发火灾事故。

6. 结论电线电缆施工作业是一项重要的工作，要求施工人员具备丰富的经验和专业知识。

本指导书提供了详细的步骤和要求，以确保施工的安全性和质量。

电线电缆施工作业指导书一、引言电线电缆施工作业指导书旨在指导电线电缆施工作业的操作人员进行安全、高效的施工，确保施工过程中的质量和安全。

本指导书适用于各类电线电缆施工作业，包括室内、室外、地下、架空等不同环境下的施工。

二、施工前准备1. 施工前应明确施工范围、施工任务和施工时间，并编制详细的施工计划。

2. 确认施工区域的安全情况，排除施工现场可能存在的危险因素。

3. 准备所需的施工工具和设备，确保其完好无损。

4. 检查所使用的电线电缆材料，确保其质量符合要求。

三、施工流程1. 施工人员应佩戴符合安全标准的个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 根据施工计划，进行电线电缆的敷设和连接。

在敷设过程中，应注意保持电线电缆的整洁、平直，避免出现过度弯曲或扭曲的情况。

3. 进行电线电缆的绝缘处理，确保绝缘层的质量和可靠性。

4. 进行电线电缆的接地处理，确保接地电阻符合要求。

5. 进行电线电缆的标识和记录，包括标明电线电缆的用途、规格、长度等信息，并编制相应的施工记录。

6. 完成施工后，对施工现场进行清理，确保施工区域的整洁和安全。

四、质量控制1. 施工过程中，应严格按照相关标准和规范进行操作，确保施工质量符合要求。

2. 对施工过程中使用的材料进行质量检查，确保其符合相关标准和规范。

3. 在施工过程中，定期进行质量检验和测试，确保电线电缆的绝缘、接地等性能符合要求。

4. 对施工现场进行巡检，及时发现和处理施工过程中的质量问题。

五、安全措施1. 在施工现场设置明显的安全警示标志，提醒他人注意施工作业。

2. 施工人员应严格遵守安全操作规程，禁止在施工过程中吸烟、使用明火等危险行为。

3. 施工人员应定期接受安全培训，提高安全意识和应急处理能力。

4. 在施工现场设置灭火器等消防设备，以应对突发火灾等事故。

六、施工后验收1. 完成施工后，进行电线电缆的功能测试和质量检验，确保其符合要求。

2. 编制施工记录，包括施工过程中的关键环节、质量控制措施、施工人员等信息。

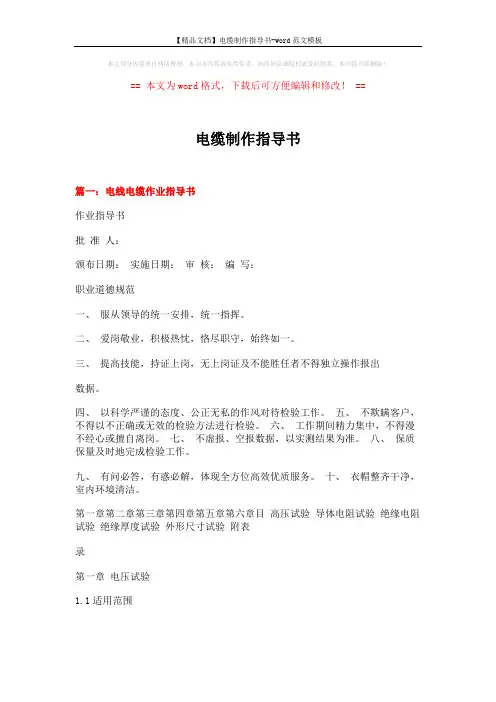

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电缆制作指导书篇一：电线电缆作业指导书作业指导书批准人：颁布日期：实施日期：审核：编写：职业道德规范一、服从领导的统一安排，统一指挥。

二、爱岗敬业，积极热忱，恪尽职守，始终如一。

三、提高技能，持证上岗，无上岗证及不能胜任者不得独立操作报出数据。

四、以科学严谨的态度、公正无私的作风对待检验工作。

五、不欺瞒客户，不得以不正确或无效的检验方法进行检验。

六、工作期间精力集中，不得漫不经心或擅自离岗。

七、不虚报、空报数据，以实测结果为准。

八、保质保量及时地完成检验工作。

九、有问必答，有惑必解，体现全方位高效优质服务。

十、衣帽整齐干净，室内环境清洁。

第一章第二章第三章第四章第五章第六章目高压试验导体电阻试验绝缘电阻试验绝缘厚度试验外形尺寸试验附表录第一章电压试验1.1适用范围本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。

1.2依据标准GB 50303-201X 《建筑电气工程施工质量验收规范》GB/T3048.8-201X《电线电缆电性能试验方法第8部分：交流电压试验》GB/T5023.2-201X《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》GB/T5013.2-201X《额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法》 1.3仪器设备SBJ-Ⅰ型工频高压试验设备 1.4试验方法1.4.1先将电缆在温度为20±5℃水槽内浸水一小时，试样两个端部伸出水面的长度应不小于200mm，且应保证在规定的试验电压下不发生沿其表面闪络放电。

篇二：电缆敷设作业指导书(201X年版)惠州110kV荃湾变电站工程电缆敷设作业指导书编码：BDDQ-ZW-14批准：审核：编写：陕西天龙输变电建设有限公司惠州110kV荃湾变电站工程项目部二○一二年九月1BDDQ-ZW-14 电缆敷设作业指导书目次适用范围···································································.........................(来自: : 电缆制作指导书).. (3)编写依据 (3)作业流程 (3)安全风险辨析与预控 (4)作业准备 (7)作业方法 (8)质量控制措施及检验标准 (10)2中国南方电网有限责任公司电网建设施工作业指导书第 2 部分：变电电气安装1 适用范围。

电线电缆作业指导书一、适用范围：本作业指导书适用于室温条件下电线电缆的导体直流电阻试验及截面直径。

二、检测依据：1《电缆和光缆绝缘和护套材料通用试验方法第11部分：厚度和外形尺寸测量机械性能试验》GB/T2951.1-20082《电线电缆电性能试验方法第4部分:导体直流电阻试验》（GB/T 3048.4-2007）3《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》（GB/T 5023.2-20084《电线电缆电性能试验方法第2部分：金属材料电阻率试验》GB/T3048.2-20075 《裸电线试验方法第2部分：尺寸测量》三、试验仪器设备:单臂电桥；四、试样制备：4.1 试样截取从被试电线电缆上截取长度不小于1m的试样，或以成盘（圈）的电缆做为试样。

去除试样外表面绝缘、护套或其他覆盖物，也可以只去除试样两端与测量系统相连接部位的覆盖物，露出导体。

去除覆盖物时应小心进行，防止损伤导体。

4.2 试件拉直需要将试样拉直，不应有任何导体试样导体横截面发生变化的扭曲，也不应导致试样导体伸长。

4.3试样表面处理应预先清洁连接部位的导体表面，去除附着物，污垢和油垢。

连接处表面的氧化层应尽可能除尽。

如用试剂处理后，必须用水充分清洗以清除试剂的残留液。

对于阻水型导体试样，应采用低熔点合金浇注。

4.4大截面铝导体试样型式试验的试样长度导体截面（95-185）mm2，取3m；导体截面240mm2及以上，取5m。

有争议时，导体截面95-185mm2，取5m；导体截面240mm2及以上，取10m。

五.实验程序5.1实验环境温度5.1.1形式试验时，试样应在温度为（15～25）℃和空气湿度不大于85%的试验环境中放置足够长的时间，在试样放置和试验过程中，环境温度的变化应不超过±1℃。

应使用最小刻度为0.1℃的温度计测量环境温度，温度计距离地面应不少于1m,距离墙面应不少于10cm，距离试样应不超过1m，且二者大致在同一高度，并应避免受到热辐射和空气对流的影响。

电线电缆工序作业指导书doc 作业指导书一、工序概述电线电缆工序是指对电线电缆进行生产制造的过程中所需进行的一系列工作步骤。

本作业指导书旨在提供详细的操作指导，确保工序的高效、安全和质量。

二、工序流程1. 准备工作a. 确认所需的电线电缆规格和数量。

b. 检查工作区域和设备是否符合安全要求。

c. 确保所需的材料和工具齐全。

2. 剥皮和剥绝缘层a. 将电线电缆放置在工作台上，并使用剥线钳将电线外皮剥离。

b. 使用剥绝缘层工具将绝缘层剥离，确保不损坏导体。

c. 检查剥离的长度是否符合要求。

3. 导体连接a. 根据电线电缆的连接要求，将导体进行连接。

b. 使用焊接或压接工具进行导体连接，确保连接牢固可靠。

4. 绝缘层安装a. 将绝缘层缠绕在导体上，确保覆盖完整且无缺陷。

b. 使用绝缘胶带或热收缩套管固定绝缘层。

5. 绝缘测试a. 使用绝缘电阻测试仪对电线电缆进行绝缘测试。

b. 确保绝缘电阻符合规定的要求。

6. 外护层安装a. 根据要求，在绝缘层上安装外护层。

b. 使用粘合剂或其他固定方法，确保外护层牢固。

7. 线芯标识a. 在电线电缆的外护层上进行线芯标识。

b. 使用标识工具，确保标识清晰可见。

8. 成品检查a. 对已完成的电线电缆进行外观检查，确保无明显缺陷。

b. 进行电气性能测试，确保符合规定的要求。

9. 包装和存储a. 将成品电线电缆进行包装，确保防潮、防尘。

b. 根据规定的存储要求，将包装好的电线电缆进行妥善存放。

三、安全注意事项1. 在操作过程中，必须佩戴符合要求的个人防护装备，如手套、护目镜等。

2. 操作人员必须熟悉工作区域的紧急停机装置，并随时准备采取相应的应急措施。

3. 使用工具时，必须保持良好的工作状态，避免疲劳和分心。

4. 在进行焊接或压接操作时，必须严格按照操作规程进行，避免发生意外事故。

5. 操作人员必须定期接受安全培训，提高安全意识和应急处理能力。

四、质量控制1. 在每个工序完成后，必须进行自检，确保操作符合要求。

电线电缆各工序作业指导书SJ45挤塑机操作规程一、设备生产范围1.设备编号：LW-J-012.设备为左手机;3.专挤PVC或丁腈绝缘;4.挤包前直径 1.0mm—3.2mm;5.挤包后外径 2.2 mm—5.2mm绝缘;6.出线速度每班(10h)10000M-50000M。

二、开车前的准备1.检查设备的机械、电器、仪表等部分是否正常，电器设备的开关是否均在停止位置，传动装置是否连接妥善。

如有故障和不良情况应及时排除或报告有关部门。

2.加油润滑所有传动部分，排线光杆擦净后用机油涂抹。

3.准备好工，量器具并放置在一定的位置。

4.检查印字机是否正常，根据工艺要求印字内容, 装好印字轮。

5.根据生产任务单中电线电缆的规格选配适当模具。

6.准备好符合工艺要求的导电线芯和绝缘塑料，并对待放品自检。

7.滤胶板前放1—2层180目钢丝网，一般情况下，每班调换一次钢丝网。

8.装好机头，机头结构为：四个调模芯螺丝（外侧两个，上下各一个）、模芯模套一付、模套压盖一个。

9.主机加温：主机分3个加热区，自加料口至机头温度递升（－区120℃、二区140℃、三区145℃、机头140℃）。

主机加温可采用自动控制。

10.牵引绳经过水槽、吹干机、测径仪、工频火花机再至牵引轮，牵引绳在牵引轮上每个槽内绕两圈(2.5mm2-6 mm2只一圈)后再从同步轮牵出。

11.将导体装上放线架, 将收线盘上好。

三、开车1.各加热区全部达到加工温度后即可低速开车，待塑料挤出机头后，可根据情况将螺杆加速。

2.校模：塑料自机头挤出后，观看塑料塑化情况，待塑料塑化正常后，即可进行校模。

挤塑模具均为挤压式，初步调好后，先挤包一小段，在绝缘表面做上标记，检查是否偏心。

停顿时从包在导体上的绝缘层瘤子也能看出多的一面为厚了，少的一面则薄了，如里面一面厚了把侧面右边调整螺丝松一点，再把左边调整螺丝紧一点，如外面厚了则相反调整，如上面厚了就松上面螺丝紧下面螺丝，如下面厚了则相反调整；必须先松后紧。

电线电缆各工序作业指导书电线电缆各工序作业指导书一、前言电线电缆作为电力、通讯信息传输的重要工具，其质量安全以及使用寿命直接影响到人们的生产生活。

因此，在电线电缆各工序作业中，必须注重安全，严格按照操作规程进行操作，保证产品符合相关标准要求。

二、制线工序制线工序是电线电缆生产的第一道工序，其作用是将不同材料、不同颜色的裸线扭绞在一起，形成多芯制线。

因此，在该工序中，必须做好以下安全措施：1.操作前必须认真查看设备正反转方向，确保设备运转方向正确；2.操作人员必须戴上头盔、耳塞、手套等安全防护用品；3.对线材进行扭绞时，必须确保各线芯数量、扭绞方向一致，避免出现翘曲、拉长等情况。

三、挤包工序挤包工序是制线后的重要工序，其作用是将制成的多芯线芯置于PVC套管内，完成成品电线的生产。

在挤包工序中，必须注意以下安全事项：1.操作前必须检查挤压机的温度、压力、转速等参数是否符合要求；2.操作人员必须戴上口罩、手套等防护用品，避免吸入PVC烟雾或溶剂挂掉；3.挤包机故障时，必须停机处理，不能随意拍打或瞎搞。

四、绞合工序绞合工序是将多芯线芯按规定的层数绞合在一起，形成扁线或圆线的工序。

在绞合工序中，必须遵守以下安全要求：1.操作前必须检查绞合机的正反转、速度、张力等参数是否正常；2.操作人员必须戴上手套、口罩等防护用品，避免吸入电线电缆材料烟尘；3.在绞合过程中发现线芯错位、伤芯等情况时，必须立即停机检修。

五、铠装工序铠装工序是将完成的电线电缆套上金属铠装，增强其机械强度以及防护抗干扰。

在铠装工序中，必须注意以下安全措施：1.操作前应检查铠装机的应力、速度是否正常；2.操作人员必须佩戴防护用品，如安全帽、手套等，避免切割物品或铠装材料刺眼；3.铠装过程中，应及时加强铠层感应线的层压度，以及单孔通一条线，避免出现水泥瘤或铠层开裂。

六、套装工序套装工序是将完成的电线电缆放入套管中并固定好。

在套装工序中，必须注意以下安全事项：1.操作前应查看套装机、电器控制箱等设备是否运行正常；2.操作人员应戴好手套等防护用品，并要注意对线芯的方向和每根线芯的固定力度；3.对于线芯固定度不足，不能完整固定的产品，必须及时返工，并按要求检查产品的质量。
