电涡流传感器测量内燃机润滑油膜厚度

轴向柴油机内燃机油膜厚度的测量与分析轴向柴油机内燃机运转时，润滑系统是十分关键的，不仅对内部机械部件的正常运转起到了支撑和保护的作用，还能作为散热的介质，降低零部件的温度，延长使用寿命。

当润滑系统正常工作时，发动机内部的零件表面都被润滑油包裹着，形成很薄的润滑油膜，减少了零件之间的摩擦和磨损。

而润滑油膜的厚度直接影响内燃机的性能和工作寿命。

本文就将介绍轴向柴油机内燃机中润滑油膜的测量与分析。

一、润滑油膜的厚度润滑油膜的厚度是指润滑油在摩擦表面形成的一层很薄的润滑油膜的厚度。

该厚度的大小直接影响着摩擦表面的磨损以及机械部件的使用寿命。

在使用轴向柴油机内燃机时，最好保持润滑油膜的厚度在几微米到几十微米之间。

通常来说，润滑油膜的厚度受到多种因素的影响，如润滑油的性质、温度、压力、表面粗糙度、载荷等。

因此，不同的润滑条件下，同一种润滑油的润滑油膜厚度会有所不同。

二、润滑油膜厚度的测量为了保证轴向柴油机内燃机的正常工作，必须时刻监测润滑油膜的厚度。

而润滑油膜的测量可以采用多种方法，包括以下几种：1. 漆片法漆片法是最常用的润滑膜厚度测量方法。

该方法就是在摩擦表面上粘贴一张涂有颜色合适、厚度适中的漆片，在油膜的压力下使漆片上面涂层断裂，通过显微镜观察涂层断裂处的颜色变化确定膜厚。

但是，我们不能画决定性的结论，因此必须进行多次测试，对结果进行平均，才能确定油膜厚度。

2. 雷达测量法雷达测量法则可以实时检测出摩擦表面润滑油膜的厚度，同时还可以显示摩擦表面的形态。

相较于漆片法而言，该方法更加精准、可靠。

3. 光学法光学法是指在摩擦表面上投射一束合适波长的光束，利用光的衍射原理及掩模测量的方法进行润滑油膜厚度的实时检测。

三、润滑油膜厚度的分析现在，我们已经获得了润滑油膜的厚度，接下来就需要对其进行分析和判断。

具体来说，常常需要通过实验确定需要的油膜厚度。

1. 确定油膜厚度的影响因素在润滑油膜厚度分析的过程中，我们还需要了解油膜厚度受哪些因素影响，如是油源压力和油膜厚度的关系，还是摩擦表面的材料和润滑油的粘度和密度等。

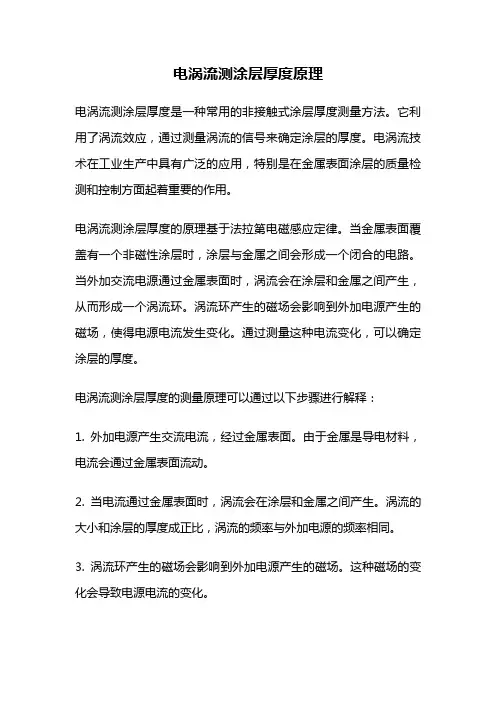

电涡流测涂层厚度原理电涡流测涂层厚度是一种常用的非接触式涂层厚度测量方法。

它利用了涡流效应，通过测量涡流的信号来确定涂层的厚度。

电涡流技术在工业生产中具有广泛的应用，特别是在金属表面涂层的质量检测和控制方面起着重要的作用。

电涡流测涂层厚度的原理基于法拉第电磁感应定律。

当金属表面覆盖有一个非磁性涂层时，涂层与金属之间会形成一个闭合的电路。

当外加交流电源通过金属表面时，涡流会在涂层和金属之间产生，从而形成一个涡流环。

涡流环产生的磁场会影响到外加电源产生的磁场，使得电源电流发生变化。

通过测量这种电流变化，可以确定涂层的厚度。

电涡流测涂层厚度的测量原理可以通过以下步骤进行解释：1. 外加电源产生交流电流，经过金属表面。

由于金属是导电材料，电流会通过金属表面流动。

2. 当电流通过金属表面时，涡流会在涂层和金属之间产生。

涡流的大小和涂层的厚度成正比，涡流的频率与外加电源的频率相同。

3. 涡流环产生的磁场会影响到外加电源产生的磁场。

这种磁场的变化会导致电源电流的变化。

4. 通过测量电源电流的变化，可以间接地确定涂层的厚度。

涂层越厚，涡流环产生的磁场变化越大，电源电流的变化也越大。

电涡流测涂层厚度的优点在于其非接触式的测量方式。

与传统的刻度尺或显微镜测量方法相比，电涡流测涂层厚度可以在不破坏涂层表面的情况下进行测量，保持了涂层的完整性。

同时，电涡流技术可以快速准确地测量涂层的厚度，提高了生产效率。

此外，电涡流测涂层厚度还可以适用于不同类型的涂层，包括金属涂层、陶瓷涂层、聚合物涂层等。

然而，电涡流测涂层厚度也存在一些局限性。

首先，电涡流测量结果受到涂层材料和涂层表面状态的影响。

不同的涂层材料会对涡流的产生和传播产生不同的影响，从而影响测量结果的准确性。

此外，涂层表面的不均匀性、裂纹或其他缺陷也会影响涡流的形成和传播，进而影响测量结果的可靠性。

为了提高电涡流测涂层厚度的准确性，需要根据具体的应用情况选择合适的测量设备和参数。

电涡流膜厚测试仪的工作原理电涡流膜厚测试仪是一种用于测量金属表面涂层膜厚的仪器。

它基于电涡流效应原理，通过测量电涡流感应电流的变化来确定涂层的厚度。

下面将详细介绍电涡流膜厚测试仪的工作原理。

1. 电涡流效应电涡流效应是指当导体材料处于变化的磁场中时，会在导体内部产生涡流。

这种涡流会产生一个反向磁场，从而抵消外部磁场的影响。

涡流的强度与导体材料的电导率、外部磁场的变化速度以及导体的几何形状等因素有关。

2. 膜厚测试原理在膜厚测试中，电涡流膜厚测试仪通过将一个线圈放置在待测涂层表面，然后通过交流电源在线圈中产生一个变化的磁场。

当磁场变化时，涡流会在涂层内部产生，并且会随着涂层的厚度而发生变化。

3. 感应电流测量电涡流膜厚测试仪通过测量线圈中感应电流的变化来确定涂层的厚度。

当涂层较薄时，涡流的强度较大，感应电流也较大；而当涂层较厚时，涡流的强度较小，感应电流也较小。

通过测量感应电流的变化，可以推断出涂层的厚度。

4. 校准和精度为了确保测试结果的准确性，电涡流膜厚测试仪需要进行校准。

校准过程中，使用已知厚度的标准样品进行比对，根据感应电流的变化确定不同厚度下的响应曲线。

通过校准，可以消除仪器本身的误差，提高测试结果的精度。

5. 应用领域电涡流膜厚测试仪广泛应用于涂层行业，特别是在金属涂层的生产和质量控制过程中。

它可以用于测量各种涂层的厚度，如防腐涂层、涂漆、电镀等。

通过及时准确地测量涂层的厚度，可以确保涂层的质量符合要求，并且可以帮助制定合理的生产工艺和质量控制标准。

总结：电涡流膜厚测试仪是一种基于电涡流效应原理的仪器，通过测量感应电流的变化来确定金属表面涂层的厚度。

它在涂层行业中具有重要的应用价值，可以帮助生产厂家控制涂层质量，提高产品的性能和可靠性。

通过不断改进和创新，电涡流膜厚测试仪将在未来发展中发挥更大的作用，为涂层行业的发展做出贡献。

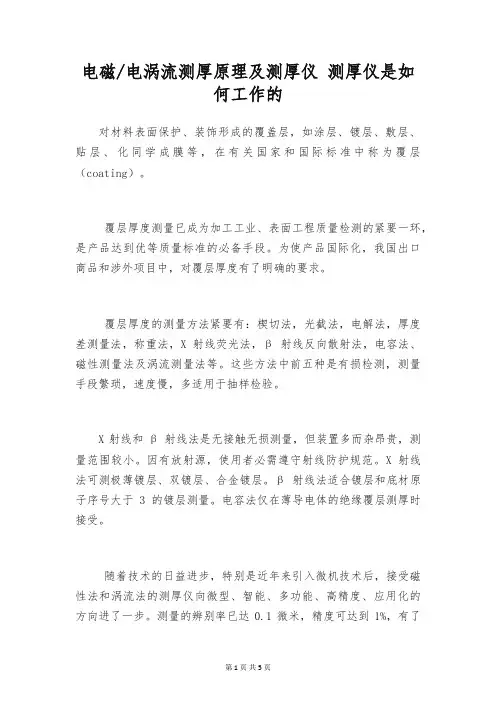

电磁/电涡流测厚原理及测厚仪测厚仪是如何工作的对材料表面保护、装饰形成的覆盖层，如涂层、镀层、敷层、贴层、化同学成膜等，在有关国家和国际标准中称为覆层（coating）。

覆层厚度测量已成为加工工业、表面工程质量检测的紧要一环，是产品达到优等质量标准的必备手段。

为使产品国际化，我国出口商品和涉外项目中，对覆层厚度有了明确的要求。

覆层厚度的测量方法紧要有：楔切法，光截法，电解法，厚度差测量法，称重法，X射线荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等。

这些方法中前五种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。

X射线和β射线法是无接触无损测量，但装置多而杂昂贵，测量范围较小。

因有放射源，使用者必需遵守射线防护规范。

X射线法可测极薄镀层、双镀层、合金镀层。

β射线法适合镀层和底材原子序号大于3的镀层测量。

电容法仅在薄导电体的绝缘覆层测厚时接受。

随着技术的日益进步，特别是近年来引入微机技术后，接受磁性法和涡流法的测厚仪向微型、智能、多功能、高精度、应用化的方向进了一步。

测量的辨别率已达0.1微米，精度可达到1%，有了大幅度的提高。

它适用范围广，量程宽、操作简便且价廉，是工业和科研使用广泛的测厚仪器。

接受无损方法既不破坏覆层也不破坏基材，检测速度快，能使大量的检测工作经济地进行。

测量原理与仪器一．磁吸力测量原理及测厚仪永久磁铁（测头）与导磁钢材之间的吸力大小与处于这两者之间的距离成确定比例关系，这个距离就是覆层的厚度。

利用这一原理制成测厚仪，只要覆层与基材的导磁率之差充分大，就可进行测量。

鉴于大多数工业品接受结构钢和热轧冷轧钢板冲压成型，所以磁性测厚仪应用广泛。

测厚仪基本结构由磁钢，接力簧，标尺及自停机构构成。

磁钢与被测物吸合后，将测量簧在其后渐渐拉长，拉力渐渐增大。

当拉力刚好大于吸力，磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。

新型的产品可以自动完成这一记录过程。

不同的型号有不同的量程与适用场合。

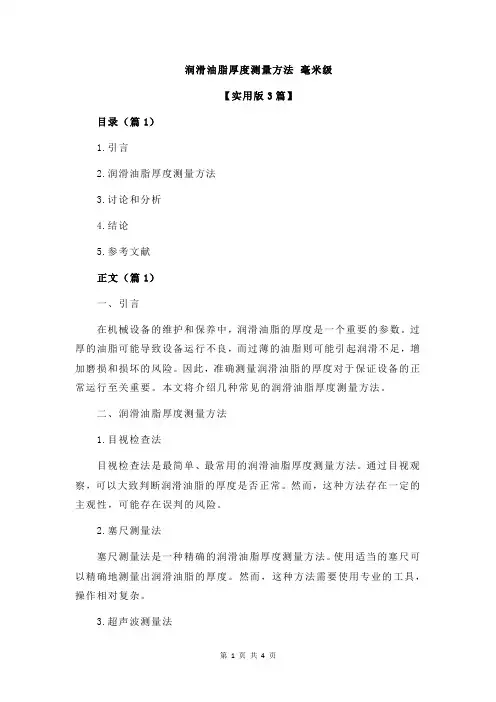

润滑油脂厚度测量方法毫米级【实用版3篇】目录（篇1）1.引言2.润滑油脂厚度测量方法3.讨论和分析4.结论5.参考文献正文（篇1）一、引言在机械设备的维护和保养中，润滑油脂的厚度是一个重要的参数。

过厚的油脂可能导致设备运行不良，而过薄的油脂则可能引起润滑不足，增加磨损和损坏的风险。

因此，准确测量润滑油脂的厚度对于保证设备的正常运行至关重要。

本文将介绍几种常见的润滑油脂厚度测量方法。

二、润滑油脂厚度测量方法1.目视检查法目视检查法是最简单、最常用的润滑油脂厚度测量方法。

通过目视观察，可以大致判断润滑油脂的厚度是否正常。

然而，这种方法存在一定的主观性，可能存在误判的风险。

2.塞尺测量法塞尺测量法是一种精确的润滑油脂厚度测量方法。

使用适当的塞尺可以精确地测量出润滑油脂的厚度。

然而，这种方法需要使用专业的工具，操作相对复杂。

3.超声波测量法超声波测量法是一种非接触式的润滑油脂厚度测量方法。

通过超声波传感器发射超声波，并接收反射回来的超声波，可以精确地测量出润滑油脂的厚度。

这种方法具有精度高、操作简便等优点。

4.称重法称重法是一种通过比较使用前后润滑脂的重量来测量润滑油脂厚度的方法。

这种方法虽然简单，但是存在一定的误差。

三、讨论和分析以上四种润滑油脂厚度测量方法各有优缺点。

目视检查法简单易行，但主观性较强；塞尺测量法精确度高，但操作相对复杂；超声波测量法精度高、操作简便，但设备成本较高；称重法简单易行，但存在一定的误差。

在实际应用中，应根据具体情况选择合适的润滑油脂厚度测量方法。

四、结论本文介绍了四种常见的润滑油脂厚度测量方法，包括目视检查法、塞尺测量法、超声波测量法和称重法。

每种方法都有其优点和缺点，应根据实际情况选择合适的测量方法来确保设备的正常运行。

目录（篇2）1.引言2.润滑油脂厚度测量方法3.测量原理4.实验过程5.结果分析6.结论正文（篇2）润滑油脂厚度测量方法一、引言润滑油脂是机械设备中不可或缺的一部分，其厚度对设备的运行性能有着重要的影响。

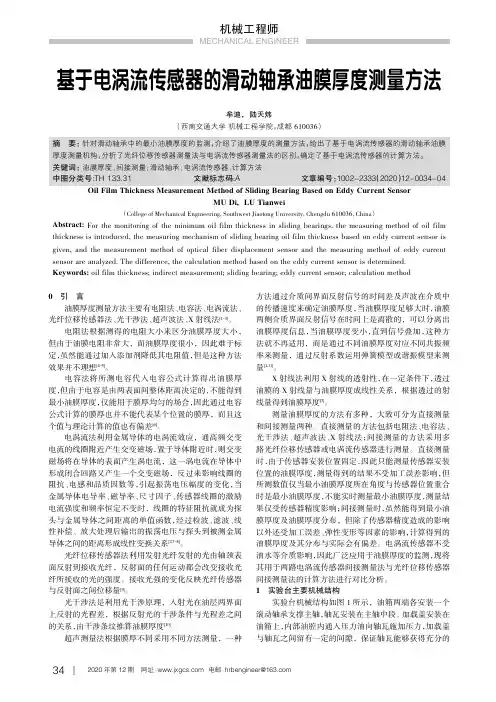

基于电涡流传感器的滑动轴承油膜厚度测量方法牟迪，陆天炜（西南交通大学机械工程学院，成都610036）0引言油膜厚度测量方法主要有电阻法、电容法、电涡流法、光纤位移传感器法、光干涉法、超声波法、X射线法[1-3]。

电阻法根据测得的电阻大小来区分油膜厚度大小，但由于油膜电阻非常大，而油膜厚度很小，因此难于标定，虽然能通过加入添加剂降低其电阻值，但是这种方法效果并不理想[4-5]。

电容法将所测电容代入电容公式计算得出油膜厚度，但由于电容是由两表面间整体距离决定的，不能得到最小油膜厚度，仅能用于膜厚均匀的场合，因此通过电容公式计算的膜厚也并不能代表某个位置的膜厚，而且这个值与理论计算的值也有偏差[6]。

电涡流法利用金属导体的电涡流效应，通高频交变电流的线圈附近产生交变磁场，置于导体附近时，则交变磁场将在导体的表面产生涡电流，这一涡电流在导体中形成闭合回路又产生一个交变磁场，反过来影响线圈的阻抗、电感和品质因数等，引起振荡电压幅度的变化，当金属导体电导率、磁导率、尺寸因子、传感器线圈的激励电流强度和频率恒定不变时，线圈的特征阻抗就成为探头与金属导体之间距离的单值函数，经过检波、滤波、线性补偿、放大处理后输出的振荡电压与探头到被测金属导体之间的距离形成线性变换关系[2,7-8]。

光纤位移传感器法利用发射光纤发射的光由轴颈表面反射到接收光纤，反射面的任何运动都会改变接收光纤所接收的光的强度。

接收光强的变化反映光纤传感器与反射面之间位移量[9]。

光干涉法是利用光干涉原理，入射光在油层两界面上反射的光程差，根据反射光的干涉条件与光程差之间的关系，由干涉条纹推算油膜厚度[10]。

超声测量法根据膜厚不同采用不同方法测量，一种方法通过介质间界面反射信号的时间差及声波在介质中的传播速度来确定油膜厚度，当油膜厚度足够大时，油膜两侧介质界面反射信号在时间上是离散的，可以分离出油膜厚度信息，当油膜厚度变小，直到信号叠加，这种方法就不再适用，而是通过不同油膜厚度对应不同共振频率来测量，通过反射系数运用弹簧模型或谐振模型来测量[1,11]。

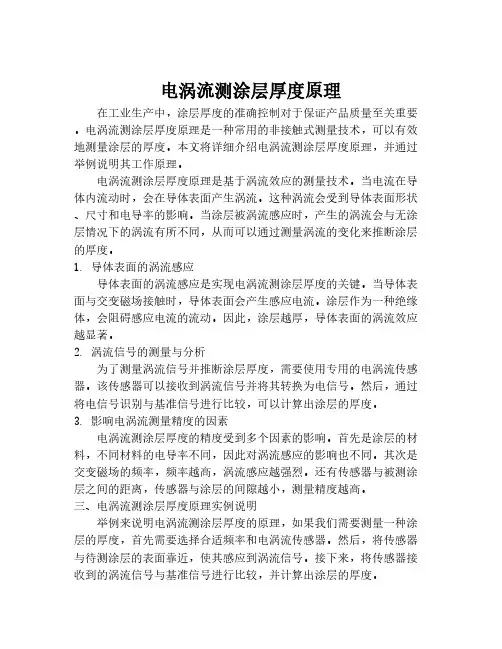

电涡流测涂层厚度原理 在工业生产中，涂层厚度的准确控制对于保证产品质量至关重要。

电涡流测涂层厚度原理是一种常用的非接触式测量技术，可以有效地测量涂层的厚度。

本文将详细介绍电涡流测涂层厚度原理，并通过举例说明其工作原理。

电涡流测涂层厚度原理是基于涡流效应的测量技术。

当电流在导体内流动时，会在导体表面产生涡流。

这种涡流会受到导体表面形状、尺寸和电导率的影响。

当涂层被涡流感应时，产生的涡流会与无涂层情况下的涡流有所不同，从而可以通过测量涡流的变化来推断涂层的厚度。

1. 导体表面的涡流感应 导体表面的涡流感应是实现电涡流测涂层厚度的关键。

当导体表面与交变磁场接触时，导体表面会产生感应电流。

涂层作为一种绝缘体，会阻碍感应电流的流动。

因此，涂层越厚，导体表面的涡流效应越显著。

2. 涡流信号的测量与分析 为了测量涡流信号并推断涂层厚度，需要使用专用的电涡流传感器。

该传感器可以接收到涡流信号并将其转换为电信号。

然后，通过将电信号识别与基准信号进行比较，可以计算出涂层的厚度。

3. 影响电涡流测量精度的因素 电涡流测涂层厚度的精度受到多个因素的影响。

首先是涂层的材料，不同材料的电导率不同，因此对涡流感应的影响也不同。

其次是交变磁场的频率，频率越高，涡流感应越强烈。

还有传感器与被测涂层之间的距离，传感器与涂层的间隙越小，测量精度越高。

三、电涡流测涂层厚度原理实例说明 举例来说明电涡流测涂层厚度的原理，如果我们需要测量一种涂层的厚度，首先需要选择合适频率和电涡流传感器。

然后，将传感器与待测涂层的表面靠近，使其感应到涡流信号。

接下来，将传感器接收到的涡流信号与基准信号进行比较，并计算出涂层的厚度。

例如，我们在汽车制造过程中需要对车身的防锈涂层进行厚度测量。

我们选用了合适频率的电涡流传感器，将其靠近涂层的表面。

传感器接收到的涡流信号与基准信号进行比较后，我们可以得到涂层的厚度数据。

通过这些数据，我们可以及时调整涂层的工艺参数，以确保涂层的厚度符合要求，从而保证汽车的质量。

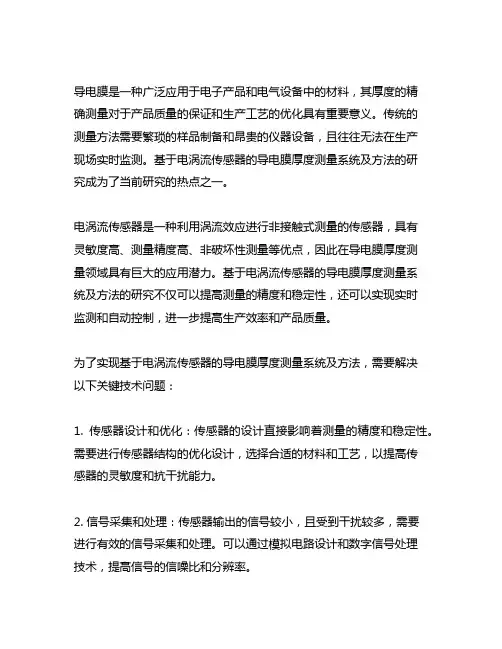

导电膜是一种广泛应用于电子产品和电气设备中的材料，其厚度的精确测量对于产品质量的保证和生产工艺的优化具有重要意义。

传统的测量方法需要繁琐的样品制备和昂贵的仪器设备，且往往无法在生产现场实时监测。

基于电涡流传感器的导电膜厚度测量系统及方法的研究成为了当前研究的热点之一。

电涡流传感器是一种利用涡流效应进行非接触式测量的传感器，具有灵敏度高、测量精度高、非破坏性测量等优点，因此在导电膜厚度测量领域具有巨大的应用潜力。

基于电涡流传感器的导电膜厚度测量系统及方法的研究不仅可以提高测量的精度和稳定性，还可以实现实时监测和自动控制，进一步提高生产效率和产品质量。

为了实现基于电涡流传感器的导电膜厚度测量系统及方法，需要解决以下关键技术问题：1. 传感器设计和优化：传感器的设计直接影响着测量的精度和稳定性。

需要进行传感器结构的优化设计，选择合适的材料和工艺，以提高传感器的灵敏度和抗干扰能力。

2. 信号采集和处理：传感器输出的信号较小，且受到干扰较多，需要进行有效的信号采集和处理。

可以通过模拟电路设计和数字信号处理技术，提高信号的信噪比和分辨率。

3. 厚度计算算法：基于电涡流传感器的导电膜厚度测量涉及到复杂的物理过程，需要建立准确的传感器响应模型，并结合数学算法进行测量值的求解和厚度的计算。

基于上述关键技术问题，可以提出基于电涡流传感器的导电膜厚度测量系统及方法的研究思路和方案：1. 设计合理的电涡流传感器结构，并通过仿真和实验优化传感器的性能，包括灵敏度、频率响应、抗干扰能力等。

2. 根据传感器输出的信号特点，设计合理的信号采集电路和信号处理算法，提高信号的可靠性和稳定性。

3. 建立导电膜厚度与电涡流传感器输出信号之间的数学模型，基于这一模型，开发测量算法，实现导电膜厚度的精确测量。

在实际的测量过程中，还需要考虑导电膜材料、表面平整度、涂布工艺等因素对测量的影响，并针对这些影响因素进行相应的校准和补偿。

基于电涡流传感器的导电膜厚度测量系统及方法的研究将为导电膜厚度测量技术的发展带来新的机遇和挑战，也将促进相关领域的跨学科研究和技术创新。
