电涡流传感器原理

电涡流传感器测转速的工作原理
电涡流传感器是一种常用于测量转速的传感器，它通过测量电涡流的变化来实现对转速的检测。

电涡流是指当导体在磁场中运动时，由于磁感应强度的变化而产生的涡流。

电涡流传感器利用这种涡流现象来测量转速，其工作原理如下。

电涡流传感器由一对线圈和一个铁芯组成。

其中，一个线圈被称为激励线圈，另一个线圈被称为接收线圈。

当被测物体上的铁芯经过传感器时，激励线圈中通入一个交变电流，产生一个交变磁场。

这个交变磁场会引起被测物体上的涡流产生，涡流的大小与被测物体的运动速度有关。

当涡流通过接收线圈时，它会在线圈中产生一个感应电动势。

这个感应电动势与涡流的大小成正比，涡流越大，感应电动势就越大。

接收线圈中的感应电动势会被传感器解读并转换为转速信号，从而实现对转速的测量。

电涡流传感器测量转速的原理是基于涡流的阻尼效应。

当被测物体的运动速度较小时，涡流的阻尼效应较小，感应电动势较大；而当被测物体的运动速度较快时，涡流的阻尼效应较大，感应电动势较小。

因此，通过测量感应电动势的大小，可以得到被测物体的转速信息。

除了转速测量，电涡流传感器还可以用于测量其他物理量，比如位
移、压力等。

其原理相似，只是激励线圈和接收线圈的设计参数有所不同。

通过改变线圈的参数，可以使传感器适应不同的测量需求。

电涡流传感器是一种常用于测量转速的传感器，它利用涡流的阻尼效应来测量被测物体的转速。

通过测量涡流产生的感应电动势的大小，可以得到被测物体的转速信息。

电涡流传感器不仅测量精度高，而且响应速度快，因此在工业领域得到广泛应用。

电涡流传感器的工作原理
电涡流传感器是一种非接触式的测量传感器，它利用电涡流效应来检测目标物体的位置、形状和材料特性。

其工作原理如下：
1. 电涡流效应：当一个导体材料处于磁场中，通过导体的磁感应线圈，会形成一个环流在导体中流动。

这种环流被称为电涡流。

电涡流会在导体内部产生电阻，导致能量损失和热量产生。

2. 磁场感应：电涡流传感器通过磁感应线圈产生一个交变磁场。

当材料靠近传感器时，磁场感应到目标物体，并且导致目标物体内部也产生电涡流。

3. 电涡流的影响：目标物体产生的电涡流会改变传感器线圈的电感值和电阻值，从而影响传感器的输出信号。

这种改变与目标物体的特性（如电导率、导电材料的尺寸和形状等）相关。

4. 信号检测：传感器将输出信号传递给信号处理器，通过测量电感和电阻的变化来确定目标物体的位置、形状和材料特性。

总的来说，电涡流传感器通过感应目标物体内部的电涡流来检测目标物体的特性。

通过分析和处理传感器输出的信号，可以实现对目标物体的测量。

电涡流传感器的工作原理电涡流传感器是一种常见的非接触式传感器，广泛应用于工业领域。

它基于涡流现象，能够实时监测金属材料的属性和状态。

本文将详细介绍电涡流传感器的工作原理，并分点列出其关键工作步骤。

电涡流传感器的工作原理可以总结为以下几个关键步骤：1. 感应线圈产生交变磁场电涡流传感器中的感应线圈通过交流电源产生一个交变磁场。

这个磁场的频率通常在几百到几万赫兹之间，取决于具体的应用需求。

2. 磁场穿过金属材料交变磁场穿过待测试的金属材料，引发了涡流现象。

涡流是一种由磁场变化引起的电流环流。

涡流产生的大小和材料的导电性有关，导电性越高，涡流越大。

3. 涡流产生反向磁场由于涡流是由磁场变化引起的电流环流，它们产生了一个与感应磁场相反的磁场。

这种反向磁场与原始感应磁场之间的相对运动导致了一种称为涡流阻尼的现象。

涡流阻尼的强度与涡流的大小成正比。

4. 感应线圈检测反向磁场电涡流传感器中的感应线圈不仅负责产生交变磁场，还用于检测涡流产生的反向磁场。

当涡流存在时，感应线圈中感应到的信号会发生变化。

5. 信号处理和数据分析感应线圈检测到的信号会经过放大、滤波和数字化等处理步骤，然后通过数据分析算法来提取有用的信息。

这些信息可以包括金属材料的导电性、尺寸、形状等参数，或者是材料内部缺陷、裂纹等的存在。

6. 结果显示和应用最后，通过合适的显示设备，如计算机或显示器，将分析结果显示出来。

这些结果可以被应用于品质控制、非破坏性测试、金属材料分类等方面。

电涡流传感器的优点和应用范围包括但不限于：1. 非接触式测量电涡流传感器采用非接触式测量方式，不需要与待测试材料接触，避免了对材料的损坏或污染。

2. 高灵敏度和精度电涡流传感器对材料的微小变化也能够进行检测，具有较好的灵敏度和精度。

3. 宽波长范围电涡流传感器可以在几百赫兹至几万赫兹的频率范围内工作，能够适应不同材料和应用的需求。

4. 应用广泛电涡流传感器可以用于测量金属材料的导电性、硬度、温度等不同的属性，适用于制造业、航空航天、能源等多个领域。

简述电涡流传感器的工作原理一、引言电涡流传感器是一种常用的非接触式测量仪器，具有高精度、高灵敏度、快速响应等优点，广泛应用于机械加工、汽车制造、航空航天等领域。

本文将从电涡流传感器的基本原理、结构组成和工作特点三个方面进行详细介绍。

二、基本原理电涡流传感器的测量原理是利用交变磁场作用在导体中产生涡流，根据涡流的大小和相位差来判断被测物体的状态。

当导体与磁场相对运动时，磁通量会发生变化，导致导体中产生涡流，并且涡流会产生反向磁场，从而抵消外部磁场。

因此，当被测物体移动或发生形变时，导体与磁场之间的距离或相对位置发生变化，进而影响到反向磁场的大小和相位差，最终通过电路输出信号。

三、结构组成电涡流传感器主要由控制系统、激励线圈、检测线圈和信号处理单元四个部分组成。

其中控制系统包括供电和控制电路，激励线圈用来产生交变磁场，检测线圈用来检测涡流信号，信号处理单元用来对检测到的信号进行放大、滤波、调理和输出等处理。

四、工作特点电涡流传感器具有以下几个特点：1. 非接触式测量：涡流传感器不需要与被测物体接触，避免了机械磨损和污染等问题。

2. 高精度：涡流传感器的分辨率可以达到亚微米级别，适合于高精度测量。

3. 快速响应：涡流传感器的响应时间可以达到毫秒级别，适合于高速运动物体的实时监测。

4. 范围广泛：涡流传感器可以对金属、非金属等各种材料进行测量，适用范围广泛。

五、总结综上所述，电涡流传感器是一种基于电磁原理的非接触式测量仪器，具有高精度、快速响应等优点，在机械加工、汽车制造、航空航天等领域得到广泛应用。

了解其基本原理、结构组成和工作特点，有助于我们更好地理解和应用电涡流传感器。

电涡流式传感器工作原理
电涡流式传感器是一种非接触式传感器，主要利用了电涡流效应来测量物体的位置、形状、速度等参数。

其工作原理如下：
1. 传感器的工作基于电磁感应原理，其中包括了物体的相对运动、时变磁场和感应电动势之间的相互作用。

2. 传感器中的探测线圈通常由薄线圈绕组构成，通过电流激励线圈产生交变磁场。

3. 当目标物体靠近传感器时，它会产生电涡流，即由于交变磁场的存在而在目标物体表面产生感应电流。

4. 感应电流的大小和方向取决于目标物体的导电性和形状，并且具有弱化交变磁场的作用。

5. 接收线圈位于激励线圈旁边，用于感应目标物体产生的电涡流。

6. 接收线圈在感应电流的作用下产生感应电动势，该电动势的大小和方向与感应电流成正比。

7. 通过测量接收线圈的感应电动势，可以推断出目标物体的位置、形状、速度等参数。

电涡流式传感器的优点是具有快速响应、高精度、非接触式测
量、无需额外装置等特点。

它可以用于工业自动化、机械加工、材料检测等领域。

电涡流传感器的原理
电涡流传感器是一种常用于测量金属表面缺陷和非磁性金属材料厚度的传感器。

其原理基于电涡流的产生和检测。

电涡流是一种由导体中感应电流产生的涡流，当导体表面处于变化的磁场中时，就会产生电涡流。

利用这种现象，可以通过测量电涡流的强度和频率来获得有关被测物体的信息。

电涡流传感器通常由一个线圈和一个交流电源组成。

当电流通过线圈时，会产生一个变化的磁场。

如果将这个线圈放置在一个金属表面附近，金属表面就会感应出电涡流。

这些电涡流会改变线圈的电流，从而可以通过测量线圈的电流变化来获取金属表面的信息。

通过改变线圈的频率和幅度，可以实现对不同金属材料和不同表面缺陷的检测。

电涡流传感器可以检测金属表面的裂纹、腐蚀、氧化等缺陷，还可以测量金属材料的厚度、导电性等参数。

由于电涡流传感器无需直接接触被测物体，所以可以实现非接触式的测量，避免了对被测物体的损坏。

电涡流传感器广泛应用于航空航天、汽车制造、金属加工等领域。

在航空航天领域，电涡流传感器可以用于检测飞机表面的裂纹和腐蚀，确保飞机的安全飞行。

在汽车制造领域，电涡流传感器可以用于检测汽车发动机的缸体和活塞的表面缺陷，提高汽车的质量和性能。

在金属加工领域，电涡流传感器可以用于测量金属材料的厚度
和导电性，保证产品质量。

总的来说，电涡流传感器利用电涡流的产生和检测原理，实现了对金属表面缺陷和非磁性金属材料厚度的高精度测量。

它具有非接触式测量、高灵敏度、高精度等优点，被广泛应用于各个领域，发挥着重要作用。

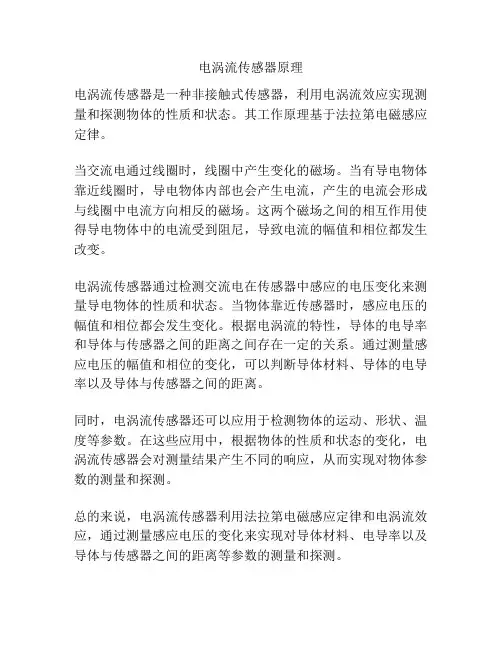

电涡流传感器原理
电涡流传感器是一种非接触式传感器，利用电涡流效应实现测量和探测物体的性质和状态。

其工作原理基于法拉第电磁感应定律。

当交流电通过线圈时，线圈中产生变化的磁场。

当有导电物体靠近线圈时，导电物体内部也会产生电流，产生的电流会形成与线圈中电流方向相反的磁场。

这两个磁场之间的相互作用使得导电物体中的电流受到阻尼，导致电流的幅值和相位都发生改变。

电涡流传感器通过检测交流电在传感器中感应的电压变化来测量导电物体的性质和状态。

当物体靠近传感器时，感应电压的幅值和相位都会发生变化。

根据电涡流的特性，导体的电导率和导体与传感器之间的距离之间存在一定的关系。

通过测量感应电压的幅值和相位的变化，可以判断导体材料、导体的电导率以及导体与传感器之间的距离。

同时，电涡流传感器还可以应用于检测物体的运动、形状、温度等参数。

在这些应用中，根据物体的性质和状态的变化，电涡流传感器会对测量结果产生不同的响应，从而实现对物体参数的测量和探测。

总的来说，电涡流传感器利用法拉第电磁感应定律和电涡流效应，通过测量感应电压的变化来实现对导体材料、电导率以及导体与传感器之间的距离等参数的测量和探测。

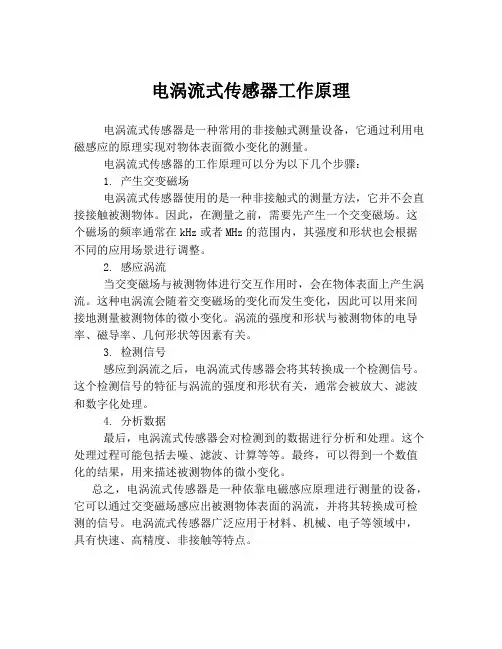

电涡流式传感器工作原理
电涡流式传感器是一种常用的非接触式测量设备，它通过利用电磁感应的原理实现对物体表面微小变化的测量。

电涡流式传感器的工作原理可以分为以下几个步骤：
1. 产生交变磁场
电涡流式传感器使用的是一种非接触式的测量方法，它并不会直接接触被测物体。

因此，在测量之前，需要先产生一个交变磁场。

这个磁场的频率通常在kHz或者MHz的范围内，其强度和形状也会根据不同的应用场景进行调整。

2. 感应涡流
当交变磁场与被测物体进行交互作用时，会在物体表面上产生涡流。

这种电涡流会随着交变磁场的变化而发生变化，因此可以用来间接地测量被测物体的微小变化。

涡流的强度和形状与被测物体的电导率、磁导率、几何形状等因素有关。

3. 检测信号
感应到涡流之后，电涡流式传感器会将其转换成一个检测信号。

这个检测信号的特征与涡流的强度和形状有关，通常会被放大、滤波和数字化处理。

4. 分析数据
最后，电涡流式传感器会对检测到的数据进行分析和处理。

这个处理过程可能包括去噪、滤波、计算等等。

最终，可以得到一个数值化的结果，用来描述被测物体的微小变化。

总之，电涡流式传感器是一种依靠电磁感应原理进行测量的设备，它可以通过交变磁场感应出被测物体表面的涡流，并将其转换成可检测的信号。

电涡流式传感器广泛应用于材料、机械、电子等领域中，具有快速、高精度、非接触等特点。

电涡流传感器工作原理
一块金属放置在一个扁平线圈附近，相互并不接触，当线圈中通过以高频正弦交变电流时，线圈周围的空间就产生交变磁场，此交变磁场在邻近的金属导体中产生电涡流：而此电涡流也产生交变磁场阻碍外磁场的变化，由于磁场的反作用，使线圈中电流和相位都发生变化，也引起线圈中的等效在阻抗发生变化，线圈的电感量也发生变化，因此可用线圈阻抗的变化来反映金属导体的电涡流效应，
电涡流位移传感器是以高频电涡流效应为原理的非接触式位移传感器。

前置器内产生的高频振荡电流通过同轴电缆流入探头线圈中，线圈将产生一个高频电磁场。

当被测金属体靠近该线圈时，由于高频电磁场的作用，在金属表面上就产生感应电流，既电涡流。

该电流产生一个交变磁场，方向与线圈磁场方向相反，这两个磁场相互叠加就改变了原线圈的阻抗。

所以探头与被测金属体表面距离的变化可通过探头线圈阻抗的变化来测量。

前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。
