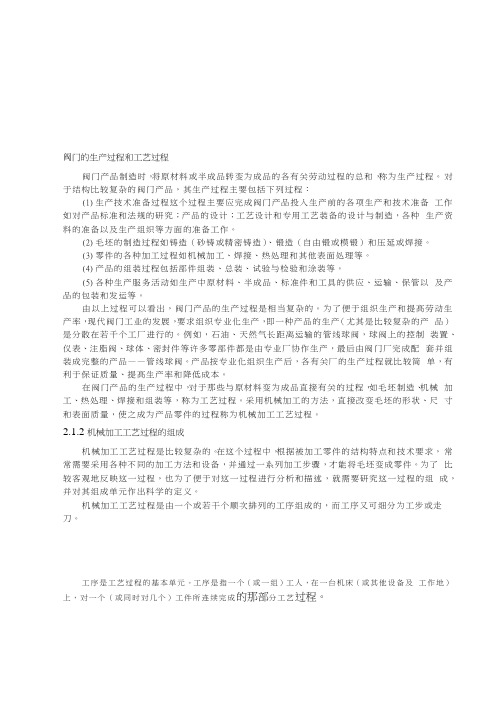

阀门的生产过程和工艺过程阀门产品制造时，将原材料或半成品转变为成品的各有关劳动过程的总和，称为生产过程。
对于结构比较复杂的阀门产品，其生产过程主要包括下列过程：(1)生产技术准备过程这个过程主要应完成阀门产品投入生产前的各项生产和技术准备工作。
如对产品标准和法规的研究；产品的设计；工艺设计和专用工艺装备的设计与制造，各种生产资料的准备以及生产组织等方面的准备工作。
(2)毛坯的制造过程如铸造（砂铸或精密铸造）、锻造（自由锻或模锻）和压延或焊接。
(3)零件的各种加工过程如机械加工、焊接、热处理和其他表面处理等。
(4)产品的组装过程包括部件组装、总装、试验与检验和涂装等。
(5)各种生产服务活动如生产中原材料、半成品、标准件和工具的供应、运输、保管以及产品的包装和发运等。
由以上过程可以看出，阀门产品的生产过程是相当复杂的。
为了便于组织生产和提髙劳动生产率，现代阀门工业的发展，要求组织专业化生产，即一种产品的生产（尤其是比较复杂的产品）是分散在若千个工厂进行的。
例如，石油、天然气长距离运输的管线球阀，球阀上的控制装置、仪表、注脂阀、球体、密封件等许多零部件都是由专业厂协作生产，最后由阀门厂完成配套并组装成完整的产品——管线球阀。
产品按专业化组织生产后，各有关厂的生产过程就比较简单，有利于保证质量、提髙生产率和降低成本。
在阀门产品的生产过程中，对于那些与原材料变为成品直接有关的过程，如毛坯制造、机械加工、热处理、焊接和组装等，称为工艺过程。
采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量，使之成为产品零件的过程称为机械加工工艺过程。
2.1.2机械加工工艺过程的组成机械加工工艺过程是比较复杂的。
在这个过程中，根据被加工零件的结构特点和技术要求，常常需要采用各种不同的加工方法和设备，并通过一系列加工步骤，才能将毛坯变成零件。
为了比较客观地反映这一过程，也为了便于对这一过程进行分析和描述，就需要研究这一过程的组成，并对其组成单元作出科学的定义。
阀门加工工艺流程
《阀门加工工艺流程》
阀门是一种用来控制流体流动的装置，广泛应用于石油、化工、冶金等工业领域。
阀门加工工艺流程是指在制造阀门过程中所涉及的加工工艺流程，包括原材料准备、铸造或锻造、热处理、加工、装配等环节。
首先，阀门的加工工艺流程需要进行原材料准备。
通常阀门的材料包括铸铁、钢、不锈钢等。
在原材料准备阶段，需要根据客户的要求选择合适的材料，并进行原材料的采购和入库管理。
接下来是铸造或锻造环节。
根据阀门的种类和规格，选择合适的铸造或锻造工艺进行生产。
铸造是将液态金属注入到模具中，经过凝固后形成铸件，而锻造是通过对金属材料进行挤压和变形来获得所需形状的零部件。
随后是热处理环节。
热处理是将材料加热至一定温度，然后经过保温和冷却过程，以改变其组织结构和性能。
通过热处理可以提高阀门零部件的硬度、强度和耐磨性。
然后是加工环节。
加工包括数控机床精密加工、铣削、车削、磨削等工艺，将铸件或锻件加工成符合设计要求的零部件。
在这个阶段需要严格控制尺寸精度和表面质量，确保阀门的使用性能。
最后是装配环节。
将经过加工的零部件组装成成品阀门。
在装
配过程中，需要进行严格的检测和调试，确保阀门的密封性和操作灵活性。
总的来说，阀门加工工艺流程是一个复杂的过程，需要严格遵循相关的工艺标准和技术规范，以确保阀门的质量和性能。
随着工艺技术的不断进步，阀门加工工艺也在不断改进和提升，以满足市场对阀门的不断增长的需求。
第1篇一、引言阀门作为管道系统中不可或缺的组成部分，其质量直接影响到管道系统的正常运行。
阀门制造工艺流程是保证阀门质量的关键，本文将从原材料采购、工艺设计、加工制造、装配检验、包装运输等环节详细阐述阀门制造工艺流程。
二、原材料采购1. 材料选择：根据阀门用途、工作介质、工作温度和压力等因素，选择合适的金属材料。
如碳钢、不锈钢、合金钢等。
2. 材料采购：按照设计要求，从正规供应商处采购所需原材料，确保材料质量符合国家标准。
三、工艺设计1. 设计方案：根据阀门用途、工作介质、工作温度和压力等因素，确定阀门结构形式、连接方式、密封形式等。
2. 工艺方案：根据设计方案，制定合理的加工工艺，包括热处理、机加工、装配、检验等环节。
四、加工制造1. 零件加工：按照工艺方案，对原材料进行切割、锻造、热处理、机加工等工序，加工出合格零件。
2. 零件检验：对加工出的零件进行尺寸、形状、表面质量等检验，确保零件符合设计要求。
3. 零件装配：将检验合格的零件进行装配，包括阀体、阀盖、阀杆、密封件等。
4. 装配检验：对装配后的阀门进行外观、尺寸、密封性能等检验，确保阀门符合设计要求。
五、装配检验1. 装配：将加工合格的零件按照设计要求进行装配，包括阀体、阀盖、阀杆、密封件等。
2. 检验：对装配后的阀门进行外观、尺寸、密封性能等检验，确保阀门符合设计要求。
3. 性能试验：对阀门进行压力、流量、密封等性能试验，验证阀门在实际使用中的性能。
六、包装运输1. 包装：将检验合格的阀门进行清洁、擦干，然后按照要求进行包装，确保阀门在运输过程中不受损坏。
2. 运输：将包装好的阀门运输至客户指定地点，确保运输安全、快捷。
七、售后服务1. 技术咨询：为客户提供有关阀门选型、安装、维护等方面的技术咨询。
2. 故障排除：在客户使用过程中，如遇到阀门故障，及时为客户提供故障排除服务。
3. 维修保养：为客户提供阀门维修、保养等服务，确保阀门长期稳定运行。
阀门制造工艺流程
《阀门制造工艺流程》
阀门是一种用于控制流体流动的装置，广泛应用于石油、化工、水利、电力等行业。
其制造工艺流程涉及多个环节，包括设计、原材料采购、加工、装配等。
首先，阀门的制造始于设计阶段。
设计师根据客户需求和使用环境，确定阀门的型号、规格及材料，然后绘制详细的制造图纸。
这些图纸将作为制造工艺的依据，包括阀门的结构尺寸、材料要求、加工精度等。
其次，原材料采购是制造流程中至关重要的一环。
阀门制造所需的原材料包括钢材、铝合金、铜合金等。
制造商需要根据设计图纸和技术要求选购合适的原材料，并对原材料进行质量检验和严格控制。
接下来是加工环节，包括锻造、铸造、机械加工等工艺。
根据设计图纸，制造商将原材料加工成各个零部件，如阀体、阀盖、阀芯等。
在加工过程中，需要注意材料的热处理和表面处理，以确保阀门的强度、耐腐蚀性和密封性。
随后是组装和测试环节。
在组装阶段，各个零部件根据制造图纸进行组装，需要确保每个零部件的尺寸、间隙和装配顺序符合要求。
随后进行阀门的密封性、耐压性、流量和操作性能测试。
最后是包装和交付阶段。
完成测试合格的阀门将进行清洗、包装和贴签，然后交付给客户。
同时，制造商还需要对阀门的质量和售后服务进行追踪和管理。
总的来说，阀门制造工艺流程涉及多个环节，需要严格控制每个环节的质量和工艺要求，以确保最终产品的质量。
同时，不断优化工艺流程、提高生产效率和降低成本也是企业持续改进的方向。
阀门制造工艺简单介绍
一、阀体
铸造毛坯-------------热处理----------检验（按标准）————机械粗加工————射线探伤检验————加工密封面堆焊面（槽）————堆焊及焊后热处理————精加工————密封面硬度检验、着色探伤——研磨密封面————入库检验——入库。
二、阀门内件
1、阀杆
原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）——热处理——粗加工——超声波探伤检验——精加工各部——磨削外圆以及上密封面——阀杆表面处理（氮化、化学镀层）——入库检验——入库。
2、需堆焊密封面的内件如闸板、阀瓣等
铸造毛坯（需锻造时锻毛坯）——热处理——检验（按标准）——粗加工密封面堆焊面——【锻件需超声波探伤】——堆焊密封面——焊后热处理——精加工各部——密封面着色探伤检验以及硬度检验——研磨密封面——入库检验——入库。
3、其他内件等
原材料采购——入厂检验（按标准）——制作毛坯（需锻造时锻毛坯）——粗加工——超声波探伤（图样要求时）——精加工各部——入库检验入库。
三、标准件（紧固件、填料等）
采购（按标准）——入厂检验（按标准）——入库
四、总装
领取零件——清理、清洗——装配——压力试验（按图纸、工艺要求）——清洗——油漆——包装——发运。
阀门加工过程阀门主要零部件加工工艺过程一、阀体、阀盖、阀瓣(阀板)对于DN≥50的阀门，阀体、阀盖采用铸件，DN＜50的采用锻件。
阀门在浇铸之前，对钢液进行炉前取样分析，当该炉原材料的化学成分都达到相应标准后，进行浇铸。
并对阀体进行磁粉探伤，对于高温高压阀门则进行X射线探伤。
浇铸完成后对铸件进行相应的热处理，主要起到细化晶格、消除内应力的作用。
金加工前，对铸件喷丸处理（表面处理），以提高表面硬度及清除表面杂质。
对于不锈钢阀门则进行酸洗，以去除表面氧化层。
锻件毛坯选用力学性能和化学成份都合格的棒料进行锻造。
锻造成型后，进行正火处理；金加工后根据需要进行表机处理，改善锻件防腐蚀能力。
二、密封面常用密封面材料分为两大类：软质材料和硬质材料。
其中，硬质密封面材料主要为铜合金（T）、不锈钢（H）、硬质合金（Y）等。
H型密封面选用507Mo和577两种焊条堆焊。
密封面堆焊完成后进行焊后热处理，以消除内应力、提高表面硬度。
其中，507Mo堆焊金属硬度较高（HRC35～40），适用于阀瓣(阀板)密封面；577堆焊金属硬度稍低（HRC28～33），适用于阀体阀座密封面。
选用两种不同硬度的材料堆焊，密封副之间产生硬度差，从而使两密封面获得良好的配合和抗檫伤性能。
Y型密封面则选用D802和D812焊条堆焊。
密封面堆焊完成后进行焊后热处理，以消除内应力、提高表面硬度。
其中，D812堆焊金属硬度较高（HRC46～50），适用于阀瓣(阀板)密封面；D802堆焊金属硬度稍低（HRC40～45），适用于阀体阀座密封面。
选用两种不同硬度的材料堆焊，密封副之间产生硬度差，从而使两密封面获得良好的配合和抗檫伤性能。
金加工完成后，进行表面研磨，表面粗糙度为Ra0.4以下、平面度达到0.03以下，从而使阀门获得良好的密封性能。
对于不锈钢阀门的密封面常为本体加工，即密封面直接在阀体或阀瓣上加工而成。
根据用户需要亦可堆焊STL合金。
密封面金加工完成后进行渗透探伤，确保密封可靠。
阀门工艺流程
阀门是工业生产中常用的一种控制元件，其工艺流程对产品质
量和性能有着重要影响。
阀门工艺流程主要包括原材料采购、加工
制造、装配调试和质量检验等环节。
首先，原材料采购是阀门工艺流程的第一步。
在采购原材料时，需要对材料的质量、规格、数量进行严格把控，确保原材料符合生
产要求。
同时，还需要对供应商进行严格的审核和评估，选择具有
稳定供货能力和良好信誉的供应商合作。
其次，加工制造是阀门工艺流程的核心环节。
在加工制造过程中，需要根据产品的设计要求，进行材料切割、成型、焊接、加工
等工艺操作，确保产品的尺寸精度和表面质量达到要求。
同时，还
需要对加工设备进行定期维护和保养，确保设备的正常运转和生产
效率。
接着，装配调试是阀门工艺流程的重要环节。
在装配调试过程中，需要将加工制造好的零部件进行组装，进行密封性能测试、通
气性能测试、耐压性能测试等，确保产品的性能稳定和可靠。
同时，还需要对装配工艺进行不断改进和优化，提高装配效率和产品质量。
最后，质量检验是阀门工艺流程的最后一道关。
在质量检验过程中，需要对产品的外观质量、尺寸精度、性能指标等进行全面检测，确保产品符合相关标准和要求。
同时，还需要建立完善的质量档案和追溯体系，对产品的质量进行跟踪和管理。
总之，阀门工艺流程是一个复杂的系统工程，需要各个环节的紧密配合和协同合作。
只有严格执行工艺流程，不断优化和改进，才能生产出质量可靠的阀门产品，满足市场和客户的需求。
阀门工艺流程
《阀门工艺流程》
阀门是工业生产中常见的一种管道装置，它具有开启、关闭、调节流体、防止反流等功能。
而阀门的制造过程则需要经历一系列的工艺流程。
首先是原材料的准备。
阀门的主要材料包括铸铁、锻钢、不锈钢等。
在生产前需要对原材料进行检验，确保其质量符合标准，并进行相应的验收记录。
接下来是铸造工艺。
对于铸铁阀门来说，需要先将原材料加热融化，然后倒入模具中进行铸造。
而锻钢阀门则需要将原材料加热至一定温度后进行锻造。
然后是加工工艺。
这个阶段包括对阀门进行切割、成型、车削、镗孔、磨削等工序，以及各种零部件的加工和组装。
这些工艺需要严格按照制定的工艺流程进行，以确保阀门的精度和质量。
最后是表面处理工艺。
在阀门制造完成后，需要对其进行表面处理，包括喷漆、热镀锌、电镀等，以增加阀门的耐腐蚀性和美观性。
阀门工艺流程是一个复杂而精细的过程，需要生产厂家严格控制每一个环节，确保产品的质量和性能达到标准要求。
只有这样，才能生产出安全可靠、性能稳定的阀门产品，满足市场需求。
