无功电压管理制度

国家电网公司文件国家电网生[2004]203号关于印发国家电网公司电力系统电压质量和无功电力办理规定的通知公司系统各区域电网公司、省〔自治区、直辖市〕电力公司，电科院、武高所，宜昌、常州、惠州超高压办理处：为适应厂网分开、电力体制鼎新不竭深化的新形势，进一步加强国家电网公司系统电压质量和无功电力办理工作，提高电网的安然、不变、经济运行程度，公司组织有关人员在广泛征求公司系统各单元定见的根底上，制定了国家电网公司电力系统电压质量和无功电力办理规定〔以下简称规定，详见附件〕，现将规定印发给你们，请当真贯彻执行。

执行中遇到的问题，请及时向国家电网公司出产运营部反映。

附件：国家电网公司电力系统电压质量和无功电压办理规定次页无正文。

二○○四年四月二十一日主题词：电压无功办理规定通知国家电网公司总经理工作部2004年4月21日印发附件：国家电网公司电力系统电压质量和无功电力办理规定第一章总那么第一条电压质量是电能质量的重要指标之一。

电力系统的无功抵偿与无功平衡，是包管电压质量的底子条件，对包管电力系统的安然不变与经济运行起着重要的作用。

为包管国家电网公司系统电压质量，降低电网损耗，向用户提供电压质量合格的电能，按照国家有关法律法规和电力系统安然不变导那么、电力系统电压和无功电力技术导那么及相关技术尺度，特制订本规定。

第二条本规定适用于国家电网公司各级电网企业。

所属发电机组并网运行的发电企业、电力用户应遵守本规定。

第三条各电网、省〔自治区、直辖市〕电力公司可按照本规定结合本企业的具体情况制订实施细那么。

第二章电压质量尺度第四条本规定中电压质量是指迟缓变化〔电压变化率小于每秒1%时的实际电压值与系统标称电压值之差〕的电压偏差值指标。

第五条用户受电端供电电压允许偏差值〔一〕35kV及以上用户供电电压正、负偏差绝对值之和不超过额定电压的10%。

〔二〕10kV及以下三相供电电压允许偏差为额定电压的±7%。

〔三〕220V单相供电电压允许偏差为额定电压的+7%、-10%。

力管理制度2023-11-01•引言•电压质量和无功电力管理的基本概念•电力系统电压质量标准和要求•无功电力管理和无功补偿设备运行管理•电压质量和无功电力管理系统的建设与运行管目理•电压质量和无功电力管理的考核与监督录01引言电力系统电压质量和无功电力管理在现代电力系统中具有重要地位，随着电力需求的增长和电力市场的开放，电压质量和无功电力管理成为确保电网稳定、可靠和经济运行的关键因素。

在过去的几十年里，由于电力负荷的增加、电网规模的扩大以及电力市场的开放，电压质量和无功电力管理面临着越来越多的挑战。

背景介绍目的建立和完善电力系统电压质量和无功电力管理制度，提高电压质量和无功电力管理的效率和水平，保障电力系统的安全、稳定和经济运行。

意义电压质量和无功电力管理是电力系统的重要环节，对于提高电力系统的可靠性、稳定性和经济性具有至关重要的作用。

同时，电压质量和无功电力管理制度的建立也是电力行业规范化、标准化和科学化管理的体现。

目的和意义适用范围本制度适用于各级电网企业、电力用户和发电企业，包括电力系统规划、设计、运行、检修和营销等各个环节。

规定电压质量和无功电力管理应遵循国家有关法律法规和技术标准，贯彻电力行业的有关规程和规定，结合各地区、各企业的实际情况，制定相应的管理制度和实施细则。

适用范围和规定02电压质量和无功电力管理的基本概念电压质量定义电压质量是指电力系统中电压的幅值、波形和相位等参数符合规定标准要求的情况。

电压质量对电力系统的影响电压质量对电力系统的稳定运行、电能质量、设备安全及经济效益等方面具有重要影响。

电压质量定义及影响无功电力及无功补偿原理无功电力在电力系统中，无功电力是指没有消耗但对系统有贡献的功率，主要包括电动机、变压器等感性负荷产生的无功功率。

无功补偿原理通过在系统中增加无功补偿装置，将感性负荷产生的无功功率进行抵消，从而提高系统的功率因数，改善电能质量。

电压质量和无功电力管理的关系电压质量和无功电力管理的关系电压质量和无功电力管理是相互关联、相互影响的。

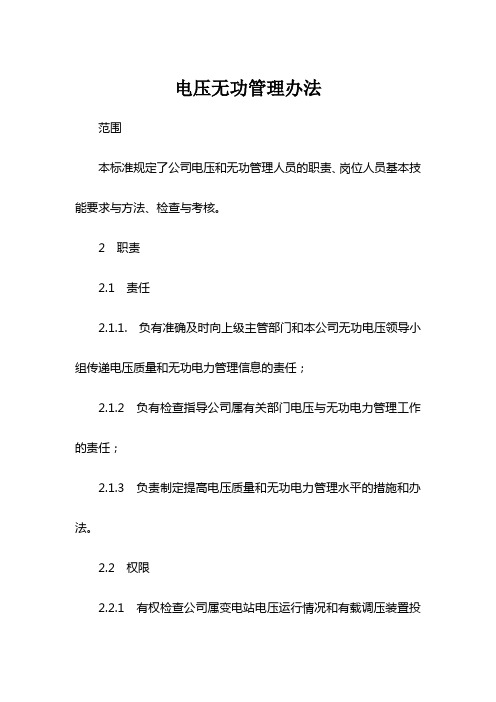

电压无功管理办法范围本标准规定了公司电压和无功管理人员的职责、岗位人员基本技能要求与方法、检查与考核。

2 职责2.1 责任2.1.1. 负有准确及时向上级主管部门和本公司无功电压领导小组传递电压质量和无功电力管理信息的责任；2.1.2 负有检查指导公司属有关部门电压与无功电力管理工作的责任；2.1.3 负责制定提高电压质量和无功电力管理水平的措施和办法。

2.2 权限2.2.1 有权检查公司属变电站电压运行情况和有载调压装置投切情况，索取典型日电压记录资料；2.2.2 有权向调度部门索取典型日潮流分布资料；2.2.3 有权参加变电站电压及无功补偿装置工程的竣工验收工作，提出改进意见；2.2.4 有权检查变电站无功补偿设备运行情况，索取无功补偿装置运行资料；2.2.5 有权要求用电管理部门提供用户电压监测点典型日的电压记录及用户无功补偿设备装置情况和配电网络改造情况；2.2.6 有权对无功补偿设备和变压器选型的设计方案提出意见和建议。

3 岗位人员基本技能3.1 本岗位要求具有中专（含中专）以上文化程度，电力系统专业毕业；3.2 熟悉电网运行管理，熟悉电网接线和潮流分布，具有一定的变电运行经验。

4 工作内容要求与方法4.1 执行能源部颁发的《电力系统电压和无功电力管理条例》，吉林省电力公司颁发的《电压无功管理实施细则》，制定本公司实施细则；4.2 进行系统无功优化计算，分层（分压）分区平衡，制定最佳无功补偿设备配置方案，提交无功电压领导小组批准后，纳入更新改造工程中实施；4.3 根据国家和上级主管部门制定的电压与无功电力考核标准，制定本公司电压监测点和无功补偿设备目标考核办法，经公司无功电压领导小组批准后，下达执行；4.4 负责公司属变电站电压监测点电压值的统计和有无功补偿设备的变电站的补偿设备投切情况统计，按月汇总上报。

对电压合格率达不到考核要求的监测点，提出改进意见，及时向无功电压领导小组汇报；4.5 每年第三季度组织一次典型日无功电压调查，弄清电业和用户无功补偿设备的装投地点、数量、投运情况、变电站电压、力率，并进行无功电压分析计算；4.6 根据电压监测点选择原则，选择出有代表性的变电站电压监测点和用户电压监测点报公司无功电压领导小组批准后执行；4.7 根据无功电压领导小组要求，召开电压与无功电力分析会，建立会议记录薄，并据此写出简要分析报告向有关部门汇报；4.8 督促用电管理部门逐步实行对大用户按高峰、低谷用电分别考核功率因数的办法；4.9 督促检查用电管理部门执行《功率因数调整电费办法》和按力率调整负荷限额的规定；4.10 协助用电管理部门，对电压合格率达不到目标考核要求的用户电压监测点，制定改进措施；4.11 推广使用自动电压记录仪表，不断提高电压监测水平；4.12 电压与无功电力基础管理工作4.12.1 建立健全电压与无功电力管理基础资料，达到齐全、准确、标准化；a、变电站无功补偿设备台帐；b、100kVA及以上大用户无功补偿设备台帐；c、典型日各级电压监测点电压值统计表；d、变电站年最高有功、无功电力负荷统计表；e、电力系统潮流分布图；f、系统无功平衡计算或无功优化计算资料；g、变电站无功补偿设备投切情况统计表；4.12.2定期参加无功电压管理网活动,整理活动记录，拟定工作总结或分析报告；4.12.3 建立电压与无功电力微机管理系统，利用现代化管理手段提高电压与无功电力的管理水平；4.12.4 按PDCA循环法，进行全面电压质量管理。

无功电压管理制度一、引言无功电压是电力系统中重要的电气参数之一，对于保障系统运行的安全稳定具有重要作用。

为了加强对无功电压的管理，保证系统的可靠性和稳定性，制定一套科学合理的无功电压管理制度显得尤为重要。

本文将从无功电压管理制度的基本原则、制定流程、具体内容及执行情况等方面进行详细阐述，以期为相关电力系统的运行和管理提供一定的参考依据。

二、无功电压管理制度的基本原则1.保证系统的安全稳定运行。

无功电压管理制度的首要任务是保障系统的安全稳定运行，确保电力供应的可靠性和质量。

2.遵循技术经济原则。

无功电压管理制度应当遵循技术经济原则，合理配置无功电压设备，使得无功功率的消耗和补偿能够达到最佳状态。

3.严格遵守国家法律法规。

无功电压管理制度在制定和执行过程中，必须严格遵守国家电力法律法规，保证电力系统的合法权益。

4.持续改进和学习。

无功电压管理制度应当不断进行改进和学习，结合实际情况，及时修订和完善相关政策，保证系统的科学可靠性。

5.科学合理的合作与沟通。

无功电压管理制度需要与相关部门和单位进行合作与沟通，形成协同作战的态势，共同维护电力系统的安全和稳定。

三、无功电压管理制度的制定流程1.明确目标和任务。

在制定无功电压管理制度之初，需明确目标和任务，明确管理的范围和内容，确保制度的科学合理。

同时，也需要明确管理制度的合理性评审，确保系统运行的稳定性。

2.调研与分析。

在明确目标和任务之后，需要对相关地区的电力系统进行调研与分析，了解现行管理制度的不足与问题，并且围绕无功电压管理制度的具体要求和执行形式进行深入研究。

3.制定方案和计划。

在调研与分析的基础上，制定针对性强的无功电压管理方案和详细的实施计划，并且明确具体的实施步骤和时间表。

4.征求意见和建议。

在制定方案和计划之后，需要向相关单位和部门征求意见和建议，形成共识，确保管理制度的执行合理性和可行性。

5.正式发布和执行。

通过相关的流程审批和审核，将无功电压管理制度正式发布和执行，确保制度的贯彻执行及时有效。

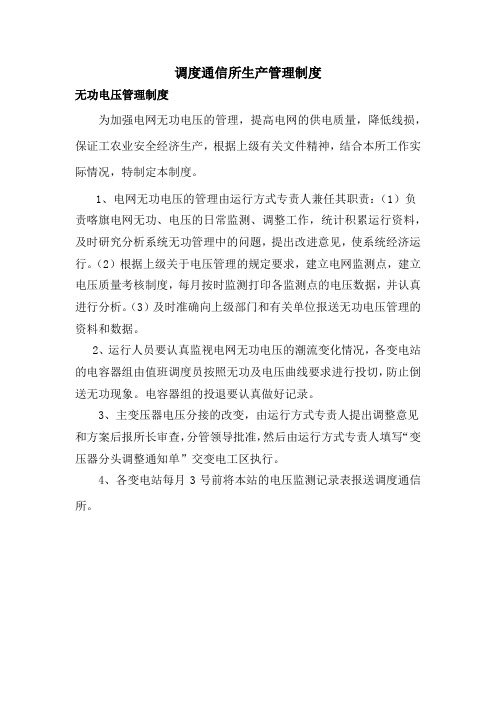

调度通信所生产管理制度
无功电压管理制度
为加强电网无功电压的管理，提高电网的供电质量，降低线损，保证工农业安全经济生产，根据上级有关文件精神，结合本所工作实际情况，特制定本制度。

1、电网无功电压的管理由运行方式专责人兼任其职责：（1）负责喀旗电网无功、电压的日常监测、调整工作，统计积累运行资料，及时研究分析系统无功管理中的问题，提出改进意见，使系统经济运行。

（2）根据上级关于电压管理的规定要求，建立电网监测点，建立电压质量考核制度，每月按时监测打印各监测点的电压数据，并认真进行分析。

（3）及时准确向上级部门和有关单位报送无功电压管理的资料和数据。

2、运行人员要认真监视电网无功电压的潮流变化情况，各变电站的电容器组由值班调度员按照无功及电压曲线要求进行投切，防止倒送无功现象。

电容器组的投退要认真做好记录。

3、主变压器电压分接的改变，由运行方式专责人提出调整意见和方案后报所长审查，分管领导批准，然后由运行方式专责人填写“变压器分头调整通知单”交变电工区执行。

4、各变电站每月3号前将本站的电压监测记录表报送调度通信所。

电压无功管理规定
电压管理
1、电压偏差允许值，10千伏及以下为额定电压的0—7％，在莲花、通江两变电所母线作为电压检测点。

2、各变电所的值班员，应按规定的电压偏差范围进行监测，当电压超过允许偏差范围时，变电所值班人员应立即报告调度进行处理，（如改变变压器的电压分接头，改变运行方式，限部分负荷，投、切电容器等）使电压恢复正常。

3、调度从保证电压质量和降低能耗的要求出发，进行变电所主变电压分接头位置的整定及无功功率分配。

无功管理
1、调度应注意发挥本系统的无功潜力，使无功功率就地平衡。

2、调度应考核所辖变电所的功率因数，城镇变电所功率因数为0.85以上，农村变电所功率因数为0.8以上。

3、调度必须掌握本供电区本供电区的电容器配置情况，并根据功率因数的高低进行投切。

4、100KVA及以上用户变电所补偿电容器的安装，应报调度备案，其电容器的投切，应得到调度的批准。

5、功率因数达不到标准的新用户一律不予送电。

无功电压管理制度一、主要职责负责提出所辖电网各等级母线电压允许范围、电压调整和电容器投退原则。

二、管理内容与要求1、根据电网特点和运行要求，选定电压、监测点和考核点。

2、建立关口计量点的档案，内容包括：双重编号、计算点类别、CT、PT、电压等级、表型、厂站号、投运日期等。

新设备投运或更换表计时，应在一周内将所变动内容补充、更新。

3、督促值班人员控制无功分层界面的无功功率值在允许范围内。

4、每年向有关部门提出无功电源、改善电压质量。

5、根据理论计算与电网的实际，每年年度方式中内应安排好各站各母线电压允许范围、电压调整和电容器投入原则；下达各站电压合格率和电容器投入计划。

电网有新设备投运、大的方式变化时，应及时下达更改要求。

6、参加新上变电站的设计审核，对变压器的分头位置设计和变电站的电压、无功调节装置不满足运行要求的，应提出改进意见。

7、新上变压器投入运行前，提出分头调整位置供调度员执行。

8、参与供电设备设计审查工作，对无功补偿装置的型号、要求以及合理配置提出建议。

9、依据潮流计算结果，编制年度、季度、月度及重大设备检修方式中的无功电力调度方案，并按此实施调度。

10、无功电力调度按调度权限实行分级管理。

上下两级调度部门都应对“界面”的无功电力送出（或受入）量进行监督和控制。

11、各级调度应认真监督并按规定及时调整所辖电厂、变电站的无功出力或投切无功补偿设备。

12、电压偏离合格范围或供电力率达不到要求时，变电站运行人员应及时向调度汇报，调整有载调压变压器分头和投切无功补偿设备。

无功补偿及调压自动投切（控制）装置未经调度部门许可，不得任意停用。

13、电网无功出力不足或过剩引起电压下降或升高时，应首先调整无功补偿设备的无功出力，其次，再调整相应的有载调压变压器的分接开关位置，使电压恢复到合格。

若采取以上措施后，电压值仍不能满足要求甚至威胁电网运行安全时，可采取快速调整控制用电负荷手段，保证电网安全运行，直止电压满足要求。

电力系统电压和无功电力管理条例第一章总则第一条电压是电能主要质量指标之一。

电压质量对电网稳定及电力设备安全运行、线路损失、工农业安全生产、产品质量、用电单耗和人民生活用电都有直接影响。

无功电力是影响电压质量的一个重要因素。

各级电力部门和各用电单位都要加强电压和无功电力的管理，切实改善电网电压和用户端受电电压。

第二条为使各级电压质量符合国家标准，各级电力部门要做好电网的规划、建设和管理，使电网结构、布局、供电半径、潮流分布经济合理。

各级电压的电力网和电力用户都要提高自然功率因数，并按无功分层分区和就地平衡以及便于调整电压的原则，安装无功补偿设备和必要的调压装置。

第三条电压和无功电力实行分级管理。

各网、省局、地(市)县供电(电业)局都要切实做好所属供电区的无功电力和电压质量管理工作。

制订职责范围和协作制度，并指定一个职能部门设专(兼)职负责归口管理。

各级电力部门要对所管辖电网(包括输配电线路、变电站和用户)的电压质量和无功电力、功率因数和补偿设备的运行进行监察、考核。

各电力用户都要向当地供电部门按期报送电压质量和无功补偿设备的安装容量和投入情况，以及无功电力和功率因数等有关资料。

电网和用户都要提高调压装置和无功补偿设备的运行水平。

第二章电力系统和用户受电端的电压监测与考核第四条电网各级调度部门对其调度管辖范围内的电网进行电压的监测并由归口单位进行考核，并选定一批能反映电网电压水平的监测点。

一、二次网的电压监测点电压应根据满足正常条件下的下级供电电压(或用户受电端)的要求，并应根据系统安全、经济运行、负荷变化和发电方式变化及有关规程等要求规定高峰、低谷时的正常电压数值和允许的电压偏移范围，并进行监测。

所有变电站和带地区供电负荷发电厂10(6)kV母线是中压配电网的电压监测点。

其电压应根据保证中、低压用户受电端电压合格的要求，规定其高峰、低谷电压值和允许的电压偏移范围并进行监测。

当运行电压超过规定范围时，各级电力调度部门要密切配合，采取措施进行调整。

电压质量与无功电力管理办法第一章总则1.1提高电压质量、保持无功电力平衡是保证电网稳定、经济运行和供用电设备正常运行的重要手段。

各职能部室要加强对所辖电网电压质量和无功电力的综合管理，不断提高电压质量和功率因数合格率水平。

1.2坚持电压质量和无功平衡综合治理的原则，充分利用调压和无功补偿手段，改善农网电压质量和功率因数。

1.3本办法依据原电力部颁发《电力系统电压和无功电力管理条例》、《电力系统电压和无功技术导则》及省电力公司对农村电网电压质量和无功管理办法并结合我局实际情况制定本办法。

1.4本办法适用于上蔡县电业局电网电压质量和无功电力管理工作。

第二章电压质量标准2.1农网各级标称电压值为：110KV、35KV、10KV、6KV、380V、220V。

2.2供电电压允许偏差值：35KV及以上供电电压正、负偏差的绝对值之和不超过标称电压的10%。

10KV及以下三相供电电压允许偏差为标称电压的-7%-+7%。

220V单相供电电压允许偏差值为标称电压的-10%-+7%。

对电压质量有特殊要求的用户，供电电压允许偏差值由供用电协议确定。

第三章无功补偿3.1农网无功补偿的原则和方式3.1.1农网无功补偿的原则为：统一规划，合理布局，分级补偿，就地平衡。

3.1.2农网无功补偿的方式为：集中补偿与分散补偿相结合，以分散补偿为主；高压补偿与低压补偿相结合，以低压补偿为主；调压与降损相结合，以降损为主。

3.2功率因数要求变电站主变压器二次侧功率因数在0.9及以上；10（6）KV出线功率因数在0.9及以上；公用配电变压器二次侧功率因数在0.85及以上；100KVA及以上容量的用户变压器二次侧功率因数在0.9及以上；3.3 无功补偿容量的确定3.3.1 35KV及以上变电站的容性无功补偿装置以补偿变压器无功损耗为主，并适当兼顾负荷侧的无功补偿。

无功补偿装置容量按主变压器容量的10%-30%补偿，并满足35KV-110KV主变最大负荷时，其高压侧功率因数不低于0.95。

林州市电业公司电压无功管理考核办法为了进一步加强电压无功管理，提高供电质量，按照《国家电网公司农村电网电压质量和无功电力管理办法》的要求，特制定我公司无功和电压管理考核办法。

一、电压合格率管理目标1、综合电压合格率A类电压合格率≥98.35%B类电压合格率≥98.35%C类电压合格率≥98.57%D类电压合格率≥96.35%2、35kV线路平均功率因数≥0.953、主压器二次侧功率因数≥0.904、10kV出线功率因数≥0.905、公用配变二次侧功率因数≥0.85二、电压允许偏差值1、35kV及以上高压用户供电电压正负偏差绝对值之和不超过额定电压的10％。

2、lOkV高压用户受电端(入口电压)电压允许偏差值为额定电压的一7％～+7％(9.3～10.7 kV)。

3、380V电力用户电压允许偏差值为额定电压的—7％～+7％- 1 -(353～407 v)。

220V电力用户电压允许偏差值为额定定电压的一10％～+7％(198～236V)。

4、对电压质量有特殊要求的用户，供电电压允许偏差有用电协议确定。

三、各部门职责：1、生产计划部：负责本公司电网电压无功管理，审核全网各电压等级的无功补偿方案，负责指导选择电压监测点，执行国家规定的用户端电压允许偏差值，会同有关部门选择电压监测仪的型号，每月定时向市公司上报电压合格率有关报表，协同各部门共同管搞好电压管理工作，实现电压合格率的按月考核。

2、调度中心：负责全网电压的实时监测，每月统计一次典型日的全网变电站各级母线电压值和35kV主变的二次侧、10kV 系统关口功率因数。

当值值班员负责局属变电站10kV母线电压的实时调整，确保A类、B类、C类电压在允许的范围内。

3、输变电运行部：变电站值班员加强对设备巡视，发现电压监测仪出现故障，应立即汇报输变电运行部和生产计划部处理。

确保无功设备的可投率达到一流标准。

4、农电发展部和各供电所：负责全网各低压电压监测点的维护，按行政区域划分，各乡镇用户的电压监测点分别有当地的供电所负责，发现电压监测仪出现故障，应立即汇报农电发展部和生产计划部处理。
