《焊接质量检测技术》教学教案—任务七焊接接头的力学性能试验

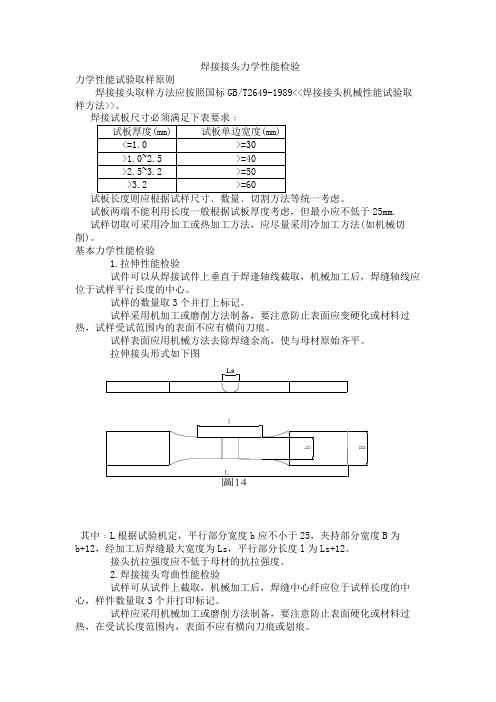

焊接接头力学性能检验力学性能试验取样原则焊接接头取样方法应按照国标GB/T2649-1989<<焊接接头机械性能试验取样方法>>。

试板两端不能利用长度一般根据试板厚度考虑，但最小应不低于25mm.试样切取可采用冷加工或热加工方法，应尽量采用冷加工方法(如机械切削)。

基本力学性能检验1.拉伸性能检验试件可以从焊接试件上垂直于焊逢轴线截取，机械加工后，焊缝轴线应位于试样平行长度的中心。

试样的数量取3个并打上标记。

试样采用机加工或磨削方法制备，要注意防止表面应变硬化或材料过热，试样受试范围内的表面不应有横向刀痕。

试样表面应用机械方法去除焊缝余高，使与母材原始齐平。

拉伸接头形式如下图其中﹕L根据试验机定，平行部分宽度b应不小于25，夹持部分宽度B为b+12，经加工后焊缝最大宽度为Ls，平行部分长度l为Ls+12。

接头抗拉强度应不低于母材的抗拉强度。

2.焊接接头弯曲性能检验试样可从试件上截取，机械加工后，焊缝中心纤应位于试样长度的中心，样件数量取3个并打印标记。

试样应采用机械加工或磨削方法制备，要注意防止表面硬化或材料过热，在受试长度范围内，表面不应有横向刀痕或划痕。

焊缝的正﹑背表面均应用机械方法修整，使之与母材的原始表面齐平，但任何咬边，均不得用机械方法去除。

以下提供弯曲检验的圆形压头弯曲试验方法如下图，将试样放在两个平行的辊子支撑上，在跨距中间，垂直于试样表面施加集中载荷，将试样缓慢连续地弯曲。

压头直径D为板厚a的三倍，支撑辊之间的距离l不大于D+3a。

三个试件的试验之弯曲角α均应达到180度。

3.螺母点焊力学性能检验取需检验的母材加工成如图所示的样件(数量取4~5个并标识)其中各孔加工成下表所定规格点焊后用扭力矩测量扭力，其强度应满足下表要求。

电渣压力焊中焊接接头的力学性能测试电渣压力焊是一种常用的焊接方法，适用于焊接金属材料。

焊接接头的力学性能测试对于确保焊接质量和工程安全至关重要。

本文将介绍电渣压力焊中焊接接头的力学性能测试方法与步骤。

一、引言电渣压力焊是一种高效、高质量的焊接方法，广泛应用于船舶建造、桥梁制造、石油化工等领域。

焊接接头的力学性能测试是评估焊接质量的重要手段之一。

通过力学性能测试，可以判断焊接接头的强度、韧性、疲劳寿命等关键指标，为工程设计和使用提供依据。

二、焊接接头力学性能测试的方法1. 抗拉试验抗拉试验是常用的焊接接头力学性能测试方法之一。

通过在试验机上对焊接接头进行拉伸，可以测得焊接接头的抗拉强度、屈服强度、断裂延伸率等参数。

该方法适用于评估焊接接头在拉伸应力下的表现。

2. 弯曲试验弯曲试验是测试焊接接头在弯曲应力下的性能的方法。

通过在试验机上对焊接接头进行弯曲，可以测得其抗弯强度、弯曲刚度等参数。

该方法适用于评估焊接接头在弯曲载荷作用下的性能。

3. 冲击韧性试验冲击韧性试验是评估焊接接头在冲击载荷下的性能的方法。

常用的冲击试验方法有冲击试验机法、夏比基裂纹落锤冲击试验法等。

通过该试验可以获得焊接接头的冲击韧性、断裂模式等信息，对于评估焊接接头的抗冲击性能提供重要依据。

4. 金属log性测试金属log性测试是一种非破坏性测试方法，通过对焊接接头进行超声波检测，可以检测焊接接头中的缺陷、夹杂物、裂纹等情况，评估焊接接头的质量。

该方法适用于评估焊接接头的内部缺陷情况。

三、焊接接头力学性能测试步骤1. 准备样品根据需要进行焊接接头力学性能测试的焊接接头样品。

样品要求焊接质量良好，尺寸符合标准要求。

2. 选择测试方法根据待测试的力学性能指标，选择适当的测试方法进行。

可以综合考虑抗拉试验、弯曲试验、冲击韧性试验和金属log性测试等。

3. 进行测试按照所选择的测试方法，开始进行焊接接头的力学性能测试。

确保测试设备正常，样品夹持牢固，保证测试的准确性和可靠性。

第六讲焊接接头试验一、焊接接头力学性能试验力学性能试验是用来测定焊接材料、焊缝金属和焊接接头在各种条件下的强度、塑性和韧性。

首先应当焊制产品试板，从中取出拉伸、弯曲、冲击等试样进行试验，以确定焊接工艺参数是否合适，焊接接头的性能是否符合设计的要求。

1、焊接接头的拉伸试验焊接接头拉伸试验是以国家标准 (GB2651一1989)为依据进行的，该标准适用于熔焊和压焊的对接接头。

(1)试验目的该标准规定了金属材料焊接接头横向拉伸试验方法，用以测定焊接接头的抗拉强度。

(2)试件制备1）接头拉伸试样的形状分为板形、整管和圆形三种。

可根据要求选用。

2)焊接接头拉伸试验用的样坯从焊接试件上垂直于焊缝轴线方向截取，并通过机械加工制成如图8一1所示形状及表8一1所示尺寸的板接头板状试样，或制成如图8一2所示形状及表8一1所示尺寸的管接头板状试样。

加工后焊缝轴线应位于试样平行长度的中心。

表8一1板状试样的尺寸总长L 根据实验机定夹持部分宽度 B b+12平行部分宽度板 b 25≥管 bD≤76 12D>76 20当D≤38时，取整管拉伸平行部分长度l >L s+60或L s+12 过渡圆弧r 25注：L s为加工后，焊缝的最大宽度；D为管子外径。

3）每个试样均应打有标记，以识别它在被截试件中的准确位置。

4) 试样应采用机械加工或磨削方法制备，要注意防止表面应变硬化或材料过热。

在受试长度下范围内，表面不应有横向刀痕或划痕。

5)若相关标准和产品技术条件无规定时，则试样表面应用机械方法去除焊缝余高，使其与母材原始表面齐平。

6)通常试样厚度仅应为焊接接头试件厚度。

如果试件厚度超过3Omm时，则可从接头不同厚度区取若干试样以取代接头全厚度的单个试样，但每个试样的厚度应不小于3Omm，且所取试样应覆盖接头的整个厚度 (见GB2649)。

在这种情况下，应当标明试样在焊接试件厚度中的位置。

7)对外径小于等于38mm的管接头，可取整管作拉伸试样，为使试验顺利进行，可制作塞头，以利夹持，如图8-3所示。
