整流变压器设计

  • 格式：doc
  • 大小：76.50 KB
  • 文档页数：22

下载文档原格式

  / 22

合集下载

带自耦调压的12脉波桥式整流变压器设计

带自耦调压的12脉波桥式整流变压器设计

带自耦调压的12脉波桥式整流变压器设计海理; 肖金凤; 王博; 谢艳【期刊名称】《《电气技术与经济》》【年(卷),期】2019(000)004【总页数】3页(P44-46)【关键词】自耦调压; 12脉波桥式整流; 同相逆并联; 移相变压器【作者】海理; 肖金凤; 王博; 谢艳【作者单位】[1]南华大学电气工程学院【正文语种】中文【中图分类】TM4220 引言随着低电压、大电流、调压范围宽的大功率可控可调直流电源在电化学工业、电解电镀设备、钢铁冶金行业及交通驱动等领域中广泛应用，电力电子整流装置的功率需求不断增大，它所产生的谐波、无功功率等对电网的干扰也随着增大。

为解决电网谐波污染问题，往往采用多脉波整流技术，即通过增加整流器的输入相数的方法来抑制甚至完全消除输入电流中某些特定次数的谐波。

孟凡刚［3］［4］等人提出了一种低容量联结的六相自耦变压器应用于12脉波整流系统；张先进［5］等人研制了不带平衡电抗器的隔离型12脉波多边形自耦变压器的整流系统。

这些方法将6脉波桥式整流提升到12脉波输出，大大减小了谐波污染，但是阀侧多边形移相，绕组数量多，制造工艺复杂，对大容量整流变压器设计而言，往往需要满足调压范围大、制造工艺简单的要求。

本文介绍带自耦调压的12脉波桥式整流变压器能满足这种需要低电压、大电流、调压范围宽的直流电源设备的要求，也能解决直流电压脉动及高次谐波问题，使电压质量提高、电网危害减少。

该变压器采用“一拖二”的结构，由一台调变和两台整变按“品”字形共箱布置，调变网侧为35kV进线自耦调压，两台整变分别采用Y、D接法，阀侧Δ接通过同相逆并联方式在油箱两侧对称输出，与4组桥式整流柜及负载设备构成整流回路。

1 变压器接线原理图1.1 调变绕组接线原理图调变接线原理见图1。

采用自耦正反调压，调节范围80%～105%，在容量相同时，自耦变压器体积比隔离式变压器小，可节省硅钢片和铜线，且效率高。

图1 调变接线原理图1.2 整变绕组接线原理图整变接线原理见图2。

220kV有载调压整流变压器技术方案_易梅生

220kV有载调压整流变压器技术方案_易梅生
第 !" 卷
第#期 "$$% 年 # 月
变压器
!"#$%&’"()"
&’()!" *+,-.
/’)# "$$%
!!"#$ 有载调压整流变压器技术方案
易梅生 !， 胡玉建 !， 朱志勇 "
（!" 特变电工衡阳变压器有限公司，湖南 衡阳 !"#$$%；"&特变电工新疆变压器厂， 新疆 昌吉 ’(##$$）
方案3采取外延三角形移相方式器身绝缘必须采取llokv全绝缘结构方案4采取曲折形移相方式器身绝缘可采取llokv分绝缘结构相比来说方案4的安全可靠性岛2从制造lt讲方案3采用外延三角形移卡i两个器身均为全绝缘结构外延三角形移相变压器ojn造工艺较麻烦但曲折形移相结构却相对简单3从制造成小米讲外延二角肜必须采取全绝缘结构基本绕组移相绕组的引线电压均是llokvru压等级的冈此引线绝缘方面需要采取更多的措施且油箱尺寸需更大些才能保证产品可靠性
整流变压器整流方式： 三相桥式
’’&9, 有 载 调 压 整 流 变 压 器 过 程 中 提 出 的 四 种 技
术方案及最终优选方案的过程。
"
!"#
使用条件和技术要求
环境温度 极端最高温度： 1%’: 极端最低温度： )!&:
!"!
正常使用条件 海拔： 低于 %+&; 使用条件： 户外式 外部冷却介质： 空气 污秽等级： !
A" 调压变压器联结组标号： /BC&D!! 线端有载粗细调压 E" 调压变压器调压方式： 有载开关调压级数： F? 级 调压范围： （!",,G!&+ ） > D" 额定容量： !!! *&&-.H 调压变压器补偿绕组额定容量： ’+ &&&-.H I" 单机额定直流电压： **&. 单机额定直流电流： ’J+’"+-H 单机脉波数： 单台 !’ 相 总脉波数： %J!’K%* 相 L" 整流变压器联结组别： 2 8 D)D 2 8 C)C 整流变压器移相角： =,"F+M、 =!!"’+M、 =!*"F+M、 =’N"’+M

变压器设计计算公式

变压器设计计算公式

变压器设计计算公式1.整流变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)- 一次侧绕组电压 (V1) = 输出电压峰值(V2_peak) × 变比(N2/N1)-二次侧绕组电流(I2)=二次负载功率(P2)/二次电压(V2)- 二次侧绕组电压 (V2) = 输出电压峰值(V2_peak) / √2-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) - 二次绕组线圈数 (N2) = 输出电压峰值(V2_peak) × 变比(N2/N1) / 二次电压 (V2)2.隔离变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)-一次侧绕组电压(V1)=输出电压(V2)×变比(N2/N1)-二次侧绕组电流(I2)=输出电流(I2)-二次侧绕组电压(V2)=输出电压(V2)-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) -二次绕组线圈数(N2)=输出电压(V2)×变比(N2/N1)/输出电流(I2)3.功率变压器的设计计算公式：-铁芯截面积(A)=额定功率(P)/(变压器磁密(B)×变压器有效磁路长度(l))-铁芯有效磁路长度(l)=铁芯总长度(L)-窗口长度(Lw)-铁芯总长度(L)=两个E型铁片数量(n)×一个E型铁片长度(L1)+两个I型铁片数量(n)×一个I型铁片长度(L2)-窗口高度(Hw)=二次绕组高度(H2)-绝缘层厚度(h)-窗口宽度(Ww)=二次绕组宽度(W2)-绝缘层厚度(h)-铁芯窗口面积(Aw)=窗口高度(Hw)×窗口宽度(Ww)-铁芯有效磁路长度(l)=铁心总长度(L)-窗口总长度(Lw)需要注意的是，这些计算公式只是基础的设计公式，实际工程中还需要考虑到各种损耗和效率、绝缘、散热等因素的影响，以得到准确的变压器设计结果。

传动整流变压器的运行特点与设计研究

传动整流变压器的运行特点与设计研究

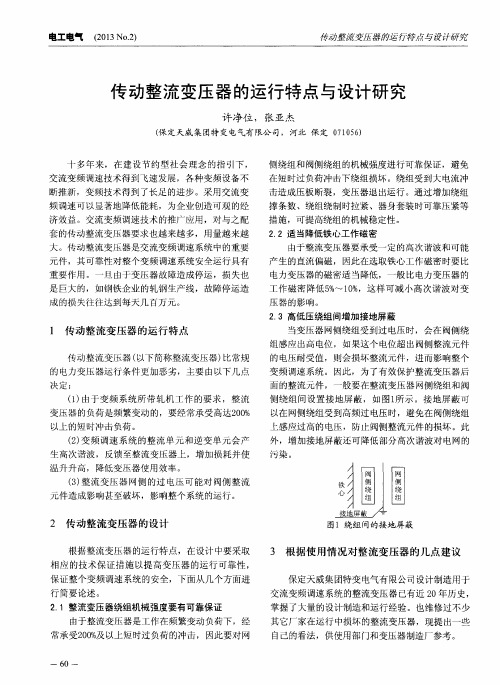

传动整 流变 压器 （ 以下 简称整 流变压 器） 比常规 的电力变 压器运 行条件 更加 恶劣 ，主要 由以下几 点
决 定：
当变 压器 网侧绕 组受 到过 电压 时，会在 阀侧 绕 组感应 出高 电位 ，如果这 个 电位 超 出 阀侧 整流元 件 的 电压 耐受值 ，则会 损坏 整流 元件 ，进而 影响整 个 变 频调速 系统 。因此 ，为 了有 效保护 整流 变压器 后 面 的整 流元件 ，一般要 在整流 变压器 网侧 绕组和 阀 侧 绕 组 间设 置接 地 屏 蔽 ，如 图 １ 所 示 。接 地 屏蔽 可 以在 网侧绕 组受 到高频 过 电压 时 ，避 免在 阀侧绕 组 上感 应过高 的 电压 ，防止 阀侧 整流 元件 的损坏 。此
频 调速可 以显 著地 降低 能耗 ，为企业 创造可 观 的经
撑条 数 、绕 组绕 制时拉 紧 、器 身套 装时 可靠压 紧等
措施 ，可提 高绕组 的机械 稳定 性 。 ２ ． ２适 当降低 铁心工 作磁 密 由于整 流变 压器要 承受 一定 的高次 谐波 和可 能 产 生 的直 流偏磁 ，因此在选 取铁 心工作 磁密 时要 比 电力变压 器 的磁 密适 当 降低 ，一 般 比电力变 压器 的
器 短 路 阻抗 大 于 ８ ％时， 谐波 的影 响 显著 减 小 。对
用户 协 商，取 消 了分 接 开关 ，按现 有 网侧供 电电压 重新设计高压绕组 ，变 压器修复后投入运行正 常。
３ ． ３绕 组温 控器 的使用
济 效益 。交流 变频 调速技 术 的推广应 用 ，对 与之 配
套 的传 动整流 变压器 要求 也越 来越 多 ，用 量越来 越 大 。传 动整流 变压 器是 交流变 频调速 系统 中 的重 要 元件 ，其可靠 性对 整个 变频调 速系 统安全 运行 具有

35kV 12脉波移相整流变压器电磁与结构设计

35kV 12脉波移相整流变压器电磁与结构设计

- 45 -工 业 技 术１　项目背景多脉波移相整流变压器广泛应用于各行各业的变频调速系统中，电压等级一般为10 kV~35 kV，低压侧输出脉波数以6脉波和12脉波为主，12脉波整流变压器高压侧经移相后，2台可组成24脉波输出，大大降低整流装置注入电网的谐波，提高电能质量[1]。

该项目所设计的35 kV 12脉波整流变压器，安装地点位于海拔高达4 600 m 的西藏地区，外绝缘距离与变压器温升需要特殊考虑，同时，该地区运行的变压器遭受大气过电压概率大，需要对变压器绕组进行必要的保护。

目前国内外市场上的35 kV 高压外延三角形移相整流变压器，基本绕组与高压移相绕组都采用辐向排列方式，在雷电冲击电压下，高压移相绕组尾端与高压基本绕组首端连接处冲击电位震荡很大，绝缘性能不易保证，需要增大绝缘距离以保证绝缘强度[2]。

为了解决上述技术问题，该项目通过技术研究与电磁仿真技术，将高压基本绕组与移相绕组调整为轴向排列，经仿真计算与测试，移相绕组尾端与基本绕组首端连接处的冲击电位震荡明显下降，提高了绝缘可靠性，高压移相绕组引线与其它绕组引线连接更加方便，器身的布置结构更加紧凑合理，器身机械稳定性得到提高。

２　产品开发与设计针对项目技术协议中所需特点，研究采用合理的结构满足实现35 kV 高压外延三角形移相，单器身输出12脉波的整流变压器。

并可以D （+7.5°）d0y11配合D （-7.5°）d0y11组成24脉波整流变压器。

２．１　电磁设计部分采用了组合式双分裂绕组结构，高压线圈4个绕组采用轴向排列后，器身布置更加紧凑，机械强度较原辐向排列结构大大提高。

经波过程电磁分析软件仿真分析，改进后结构在大气过电压下，绕组中的电位振荡大为降低，由原来电位幅值达到入波的约150%以上降低到入波的约115%，如图1所示，降低了绝缘设计的难度。

经电磁场仿真软件进行器身的详细磁场仿真计算，绕组结构与布置改进后油箱中磁密有一定程度的增大，如图2所示，右侧绕组磁通密度明显高于左侧绕组。

整流变压器的设计

整流变压器的设计

整流变压器的设计整流变压器是整流设备的电源变压器。

整流设备的特点是原方输入电流，而副方通过整流原件后输出直流。

变流是整流、逆流和变频三种工作方式的总称，整流是其中应用最广泛的一种。

作为整流装置电源用的变压器称为整流变压器。

工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的整流变压器整流变压器是将电网电源转换为整流装置所需要的电源，广泛应用于变频、电化学电解、牵引、传动、直流输电、电镀、充电、励磁、静电除尘及一般工业用整流电源等领域。

整流变压器和普通变压器的原理相同.变压器是根据电磁感应原理制成的一种变换交流电压的设备．变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯．变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通．初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电.变压器的初，次级绕组的匝数比等于电压比.．如一个变压器的初级绕组是440匝，次级是220匝．初级输入电压为220V，在变压器的次就能得到110V的输出电压．有的变压器可以有多个次级绕组和抽头．这样就可以获得多个输出电压了。

与整流器组成整流设备以便从交流电源取得直流电能的变压器。

整流设备是现代工业企业最常用的直流电源，广泛用于直流输电、电力牵引、轧钢、电镀、电解等领域。

整流变压器的原边接交流电力系统，称网侧；副边接整流器，称阀侧。

整流变压器的结构原理和普通变压器相同，但因其负载整流器与一般负载不同而有以下特点：①整流器各臂在一个周期内轮流导通，导通时间只占一个周期一部分，所以，流经整流臂的电流波形不是正弦波，而是接近于断续的矩形波；原、副绕组中的电流波形也均为非正弦波。

图中所示为三相桥式Y/Y接法时的电流波形。

用晶闸管整流时，滞后角越大，电流起伏的陡度也越大，电流中谐波成分也越多，这将使涡流损耗增大。

由于副绕组的导电时间只占一个周期的一部分，故整流变压器利用率降低。

两种24脉波整流变压器设计比较

两种24脉波整流变压器设计比较24脉波整流变压器是一种特殊的变压器，能够提供更加稳定的直流输出电压。

在24脉波整流变压器的设计过程中，有两种不同的设计方法可以选择，分别是谐振式设计和非谐振式设计。

下面将介绍这两种设计方法的比较。

谐振式设计是一种常见的24脉波整流变压器设计方法。

在这种设计中，谐振电路被用来减小电路中的谐波和纹波。

谐振电路是由电容器和电感器组成的，并与变压器并联。

电容器和电感器的参数可以根据需要进行调整，以便在电路中产生合适的谐波和纹波消除效果。

谐振式设计的优点是能够有效减小谐波和纹波，从而提供更加稳定的直流输出电压。

然而，谐振式设计也有一些缺点。

首先，谐振电路的设计复杂，需要进行精确的参数调整，使得设计和调试成本较高。

其次，谐振电路会引入额外的电功率损耗，从而降低变压器的效率。

因此，在设计谐振式24脉波整流变压器时，需要权衡其优缺点，并选择合适的参数和电路结构。

非谐振式设计是另一种常见的24脉波整流变压器设计方法。

在这种设计中，没有谐振电路，而是调整主变压器的参数来减小谐波和纹波。

非谐振式设计的优点是无需设计和调试谐振电路，从而降低了设计和制造成本。

此外，非谐振式设计还能够提高变压器的效率，因为没有额外的电功率损耗。

然而，非谐振式设计也存在一些缺点。

首先，调整主变压器的参数需要一定的经验和技巧，否则可能会导致电路的不稳定或者谐波和纹波过大。

其次，非谐振式设计不能完全消除谐波和纹波，因此直流输出电压的稳定性相对较差。

综上所述，谐振式设计和非谐振式设计是24脉波整流变压器常用的两种设计方法。

谐振式设计能够有效减小谐波和纹波，提供更加稳定的直流输出电压，但设计复杂，成本较高，且会引入额外的功耗损失。

非谐振式设计则无需设计和调试谐振电路，降低了成本，提高了效率，但无法完全消除谐波和纹波，直流输出电压稳定性相对较差。

在选择设计方法时，需要根据具体的应用需求和成本考虑，选择适合的设计方法。

ZS、ZSS系列整流变压器设计

ZS、ZSS系列整流变压器设计
李建军
【期刊名称】《经济技术协作信息》
【年(卷),期】2014(000)010
【摘要】ZS、ZSS系列整流变压器用作整流装置的电源变压器，其作用是向整流器提供交流电源，整流器再将交流电变换为直流电，从而进行直流供电。

这一类整流变压器主要用于电力传动中的直流电机供电。

如轧钢电机的电枢和励磁。

在结构上，阀侧有时要求有两个绕组，分另1供给正、反传动或正向传动、反向制动。

【总页数】1页(P97-97)
【作者】李建军
【作者单位】特变电工沈阳变压器集团有限公司
【正文语种】中文
【中图分类】TM33
【相关文献】
1.ZSS系列单轴撕碎机 [J],
2.单机3×36脉波移相整流变压器设计 [J], 庞建丽
3.可控硅整流装置及整流变压器设计中的电流容量、涡流损耗与杂散损耗计算的论述(下) [J], 李学郛;阙家桢;徐森昌
4.施迈赛——安全拉线开关ZS71、ZS73、ZS75系列 [J],
5.采用晶闸管整流技术电解铝用大型整流变压器设计 [J], 陈伟国
因版权原因，仅展示原文概要，查看原文内容请购买。

大容量移相整流变压器及变频器安装施工方案设计

大容量移相整流变压器及变频器安装施工方案设计摘要：大功率变频器为了减少对电网的冲击，需要配用大容量移相整流变压器。

这类的特点是体积大、二次侧抽头多、结构复杂，本文就变频器安装及针对这类变压器二次电缆敷设相关经验进行了探讨。

同时，也针对高纬度地区冬季寒冷条件下的施工经验和教训进行了总结、分析。

关键词：移相；变压器；电缆敷设；冬季施工；大容量；变频器。

0引言大功率同步电机调速需要配备大功率的变频调速系统，本文探讨、分析一下30MW同步机组配套供电的变频器及变压器安装施工中的一些经验和不足。

该项目上级电网容量50000kVA，为减少对上级电网的影响采用移相整流变压器，该变压器输出波数达到36P，二次侧出线6组，共18个瓷瓶。

由于工期安排，变压器二次侧电缆在冬季施工，施工期间室外最低温度达到-24℃。

在施工中采取了保温遮蔽、整体加温、局部加温三种手段相结合的方式，满足了施工条件，保障了施工进度及施工质量。

1设备情况及施工条件概述1.1移相整流变压器简介1.1.1移相整流变压器原理简介整流变压器与电力变压器最大的不同点在于对等效相数的要求不同，为了提高电能质量，整流变压器的输出电压波形不像电力变压器，在一个周期内只有三个正弦脉波，而是根据网侧电压和装机容量确定在一周期内的脉波数。

该项目由于装机容量达到了单台36000kVA，对于这类大功率整流设备，为了提高功率因素，减小网侧谐波电流，必须提高整流设备的脉波数。

因此该项目使用的大型整流变压器，采用移相线圈的方式，脉波数达到36个。

该项目变压器在电网三相电压的基础上，为了获得均匀分布多脉波阀侧电压，将每相阀侧电压在120内均匀展开。

采用一次侧绕组联结成Y接、D接，二次侧由多个延边三角形的移相绕组并联在一台变压器上，由这些若干个延边三角形的移相绕组来得到所需要的不同的移相角度，从而使单台移相整流变压器输出的脉波数达到36P，即各个二次侧绕组的移相角度为+20°、0°、-20°。
