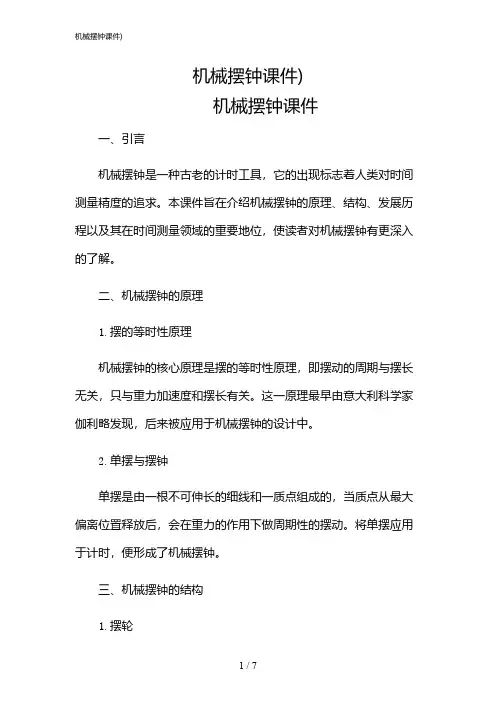

机械摆钟课件)机械摆钟课件一、引言机械摆钟是一种古老的计时工具，它的出现标志着人类对时间测量精度的追求。

本课件旨在介绍机械摆钟的原理、结构、发展历程以及其在时间测量领域的重要地位，使读者对机械摆钟有更深入的了解。

二、机械摆钟的原理1.摆的等时性原理机械摆钟的核心原理是摆的等时性原理，即摆动的周期与摆长无关，只与重力加速度和摆长有关。

这一原理最早由意大利科学家伽利略发现，后来被应用于机械摆钟的设计中。

2.单摆与摆钟单摆是由一根不可伸长的细线和一质点组成的，当质点从最大偏离位置释放后，会在重力的作用下做周期性的摆动。

将单摆应用于计时，便形成了机械摆钟。

三、机械摆钟的结构1.摆轮摆轮是机械摆钟的核心部件，由摆轴、摆片和调节螺母组成。

摆轮的摆动周期决定了摆钟的走时精度。

2.擒纵机构擒纵机构是连接摆轮和齿轮系的部件，它的作用是使摆轮的摆动转化为齿轮系的旋转，从而推动指针走动。

常见的擒纵机构有直齿擒纵机构和锚式擒纵机构。

3.齿轮系齿轮系是机械摆钟的动力传输部分，由一系列齿轮组成。

齿轮系的作用是将发条或重锤的能量传递给摆轮，维持摆钟的正常运行。

4.表盘和指针表盘和指针是显示时间的部分，表盘通常分为小时盘和分钟盘，指针则分为时针、分针和秒针。

表盘和指针的设计直接影响到摆钟的易读性。

四、机械摆钟的发展历程1.早期机械摆钟早期的机械摆钟主要采用重锤作为动力源，如摆钟、落地钟等。

这些摆钟结构简单，走时精度较低，但为后来的机械摆钟发展奠定了基础。

2.发条机械摆钟17世纪末，英国人约翰·哈里森发明了发条机械摆钟，这种摆钟采用发条作为动力源，走时精度得到了显著提高。

发条机械摆钟的出现使摆钟逐渐普及，成为家庭和公共场所的常见计时工具。

3.精密机械摆钟18世纪，随着机械制造技术的进步，精密机械摆钟应运而生。

这些摆钟采用精密的齿轮系、擒纵机构和摆轮设计，走时精度达到了很高的水平。

精密机械摆钟在航海、天文观测等领域发挥了重要作用。

《机械摆钟》精品完整教学课件•机械摆钟基本概念与原理•机械摆钟关键部件详解目录•制造工艺与材料选择•调试方法与技巧分享•维护保养策略及注意事项•总结回顾与拓展延伸01机械摆钟基本概念与原理摆钟定义及发展历程摆钟定义利用单摆的等时性控制指针以显示时间的钟表。

发展历程从伽利略发现单摆的等时性到惠更斯制作出第一个摆钟，再到现代精密机械摆钟的演变。

工作原理与结构组成工作原理通过重力作用驱动单摆进行周期性摆动，进而通过齿轮传动系统驱动指针显示时间。

结构组成包括单摆、驱动系统、齿轮传动系统、指针显示系统等部分。

精度和稳定性分析精度机械摆钟的精度受多种因素影响，如单摆长度、重力加速度、温度等。

提高精度的方法包括采用更稳定的材料、改进驱动系统和优化齿轮传动系统等。

稳定性机械摆钟的稳定性主要取决于单摆的等时性和驱动系统的稳定性。

提高稳定性的方法包括采用高精度加工技术、优化设计和加强维护保养等。

02机械摆钟关键部件详解摆轮与游丝系统摆轮作为机械摆钟的核心元件之一，摆轮通过其来回摆动来调控钟表走时的准确性。

它由轮辐、轮缘、轮轴和轴尖等部分组成，具有较高的精度和耐磨性。

游丝游丝是一个细长的弹簧，一端固定在摆轮上，另一端固定在钟表的主板上。

当摆轮摆动时，游丝会随之伸缩，从而控制摆轮的摆动周期和频率，确保钟表走时的准确性。

擒纵机构及作用擒纵机构擒纵机构是机械摆钟中的另一个重要部件，由擒纵轮、擒纵叉和擒纵弹簧等部分组成。

它的主要作用是在摆轮摆动的过程中，间歇性地传递动力，使钟表得以持续走动。

作用擒纵机构在机械摆钟中起着至关重要的作用。

它不仅能够确保钟表在摆动过程中稳定地传输动力，还能够通过调整擒纵叉与擒纵轮之间的间隙来控制钟表的快慢，从而达到调整走时精度的目的。

动力传输系统动力源01机械摆钟的动力源通常是一个发条，通过上紧发条来储存势能，为钟表提供持续的动力。

传动轮系02传动轮系由一系列大小不同的齿轮组成，它们通过相互啮合来传输动力。

机械摆钟课件一、引言机械摆钟是一种利用摆动的周期性来测量时间的时钟。

它由一系列精密的机械零件组成，通过能量转换和传递，将摆动转化为时间显示。

机械摆钟在历史上曾经是人们日常生活中不可或缺的时间测量工具，如今虽然已经被电子钟表所取代，但其在时间测量领域的重要地位仍然不可忽视。

二、机械摆钟的原理1.摆的周期性机械摆钟的核心部分是一个摆，摆由一根细杆和一个重物组成。

当摆从最高点释放后，重物在重力作用下向下摆动，到达最低点后，由于惯性的作用，重物继续向上摆动，形成一个周期性的摆动。

摆动的周期与摆的长度有关，摆长越长，周期越长。

2.摆钟的能量转换（1）发条提供能量：机械摆钟通常配备有一个发条，通过手动上弦，将能量储存起来。

（2）能量传递：发条释放能量，通过一系列齿轮传递给摆，使摆开始摆动。

（3）摆动转化为时间显示：摆的周期性摆动通过齿轮和指针系统，转化为时间显示。

三、机械摆钟的结构与组成1.发条系统发条系统是机械摆钟的能量来源，主要由发条、发条盒和上弦机构组成。

发条通过上弦机构储存能量，发条盒则起到保护和固定发条的作用。

2.齿轮系统齿轮系统是机械摆钟的核心传动部分，主要由一系列齿轮组成。

齿轮的作用是将发条释放的能量传递给摆，并调整摆动周期，使时间显示准确。

3.摆系统摆系统是机械摆钟的时间测量部分，由摆杆、摆轮和摆锤组成。

摆杆连接齿轮系统和摆轮，摆轮通过摆锤的摆动来测量时间。

4.显示系统显示系统是机械摆钟的时间显示部分，主要由时针、分针和秒针组成。

齿轮系统将摆动的周期性转化为指针的转动，从而显示时间。

四、机械摆钟的发展历程1.早期摆钟最早的机械摆钟出现在17世纪，由荷兰科学家克里斯蒂安·惠更斯发明。

早期的摆钟结构较为简单，时间测量精度较低。

2.工业革命时期的摆钟随着工业革命的到来，机械制造业得到了迅猛发展，摆钟的制作工艺也得到了很大提升。

这一时期的摆钟结构更为复杂，时间测量精度更高。

3.现代摆钟现代摆钟在传统摆钟的基础上，进行了许多改进和创新。

（教科版）五年级科学下册教案第三单元时间5.机械摆钟一、教材简析：教科书内容共两页，分两部分。

第一部分：观察摆钟摆钟为什么会比其他的计时工具都精确呢?这对学生来说是一个比较具有吸引力的问题。

带着这样的疑惑去观察摆钟的构造，教科书就是这样开始这节课的教学的。

建立在这个基础上，教科书提出“用秒表测一测，摆钟中的摆每分钟摆动几次?”对摆进行测量以后，有可能全班会得出一致的结论，也有可能结论不一致。

这时插图中的一个男孩提出:再测一次，这是教科书所期望的。

教师要抓住时机，引导学生思考重复测量的重要意义。

经过重复测量，学生会发现各种摆钟的摆每分钟都是摆动60次。

无论摆幅大(不能大于90度)一些还是摆幅小一些，摆来回摆动一次所用的时间总是相等的，这就是摆的等时性。

第二部分：观察我们的摆是不是所有的摆每分钟摆动的次数都一样呢?学生的探究欲望开始被激发。

教科书指导学生利用一条细绳和一个小重物，制作一个简单的摆。

接下来，学生要用测量钟摆的方法，连续测量自己制作的摆10秒钟内摆动的次数。

多次测量后，学生们会发现两个现象：同一个摆，在每个10秒钟内，摆动的次数是一样的；不同的摆在10秒钟内摆动的次数可能并不相同。

这就向学生们提出了问题。

摆的幅度越来越小了，但是摆动次数还是一样，这是为什么呢?教科书插图中一个小组的学生在对话，一位学生提出要再测量一次，这是再一次提醒学生就这个现象进行重复实验。

二、教学背景：随着社会的发展，人类对时间精确度的要求也提高了。

学生探究过的日暑、水钟、沙漏等一些简易的计时工具，已不适应社会发展的需要。

摆钟的发明大大地提高了时钟的精确度。

在本课的学习中，学生将观察摆钟的摆，发现摆钟的摆每分钟摆动的次数是相同的。

本节课所研究的摆是“单摆”。

所谓单摆是指在细线的下面拴一个小球重物，且细线的质量与小球相比可以忽略，球的直径与线长相比也可以忽略的摆。

单摆的摆动具有等时性，即在摆长一定、摆角较小的情况下，摆来回摆动一次所需要的时间总是一样的。
