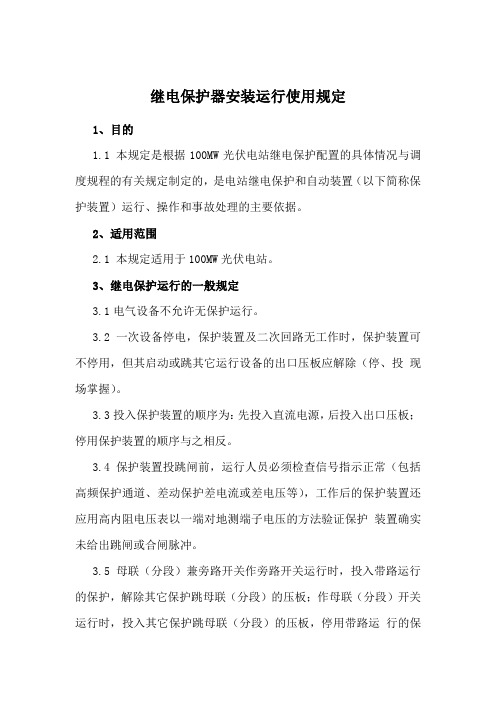

继电保护器安装运行使用规定1、目的1.1 本规定是根据100MW光伏电站继电保护配置的具体情况与调度规程的有关规定制定的，是电站继电保护和自动装置（以下简称保护装置）运行、操作和事故处理的主要依据。
2、适用范围2.1 本规定适用于100MW光伏电站。
3、继电保护运行的一般规定3.1电气设备不允许无保护运行。
3.2一次设备停电，保护装置及二次回路无工作时，保护装置可不停用，但其启动或跳其它运行设备的出口压板应解除（停、投现场掌握）。
3.3投入保护装置的顺序为：先投入直流电源，后投入出口压板；停用保护装置的顺序与之相反。
3.4保护装置投跳闸前，运行人员必须检查信号指示正常（包括高频保护通道、差动保护差电流或差电压等），工作后的保护装置还应用高内阻电压表以一端对地测端子电压的方法验证保护装置确实未给出跳闸或合闸脉冲。
3.5母联（分段）兼旁路开关作旁路开关运行时，投入带路运行的保护，解除其它保护跳母联（分段）的压板；作母联（分段）开关运行时，投入其它保护跳母联（分段）的压板，停用带路运行的保护。
3.6正常情况下，同一站内同一电压等级的母线上，断开的电源联络线不应超过一条（正常断开的除外）。
4、二次回路的运行4.1站内直流系统接地时，不允许用拉合直流电源的方法寻找接地点。
4.2电压二次回路使用中间继电器由刀闸辅助接点联动实现自动切换方式的，当由于刀闸辅助接点或其它原因造成两组电压切换继电器同时动作供给电压时，不允许操作母联，应停用母联开关的直流电源。
4.3电流二次回路切换时：应停用相应的保护装置；严禁操作过程中CT开路。
5、变压器保护的运行5.1运行中的变压器瓦斯保护与差动保护不得同时停用。
5.2 CT断线时应立即停用变压器差动保护。
5.3复合电压或低电压闭锁的过流保护失去电压时，可不停用，但应及时处理。
5.4变压器阻抗保护不得失去电压，若有可能失去电压时，应停用阻抗保护。
5.5中性点放电间隙保护应在变压器中性点接地刀闸断开后投入，接地刀闸合上前停用。
光伏发电站接入电力系统技术规定1范围本文件规定了光伏发电站接入电力系统有功功率、无功电压、故障穿越、运行适应性、功率预测、电能质量、仿真模型和参数、二次系统以及接入系统测试和评价的技术要求。
本文件适用于通过10kV以上电压等级并网的新建、改建和扩建光伏发电站的接入、调试和运行。
配置储能的光伏发电站可参照执行。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T14285继电保护和安全自动装置技术规程GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电压不平衡GB/T19862电能质量监测设备通用要求GB/T22239信息安全技术网络安全等级保护基本要求GB/T24337电能质量公用电网间谐波GB/T29321光伏发电站无功补偿技术规范GB/T31464电网运行准则GB/T36572电力监控系统网络安全防护导则GB38755电力系统安全稳定导则GB/T40594电力系统网源协调技术导则GB/T40595并网电源一次调频技术规定及试验导则GB/T40604新能源场站调度运行信息交换技术要求GB/T50063电力装置电测量仪表装置设计规范GB/T50866光伏发电站接入电力系统设计规范DL/T448电能计量装置技术管理规程DL/T5003电力系统调度自动化设计技术规程下列术语和定义适用于本文件。
3.3术语和定义1光伏发电站photovoltaic(PV)power station利用光伏电池的光生伏特效应，将太阳辐射能直接转换为电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。
3.2逆变器inverter将直流电变换成交流电的设备。
3.3并网点point of interconnection对于有升压站的光伏发电站，指升压站高压侧母线或节点，对于无升压站的光伏发电站，指光伏发电站的输出汇总点。
光伏电站220V直流系统运行规程1、直流系统的作用和组成1.1直流系统的作用：直流系统在变电站中为控制、信号、仪表、继电保护及自动化装置、事故照明、通讯等提供可靠的直流电源，还为操作提供可靠的操作电源。
直流系统能够自动实现恒流主充电、稳压均衡充电、浮充电，并能根据电池状态进行主充、均充、浮充状态的转换，对电池组每次合闸操作和事故放电损耗的电能进行及时补充。
1.2 直流系统的组成：1.2.1本站电力电源的220V直流系统由充电柜、馈线柜、事故照明、逆变柜、蓄电池组成1.2.1.1充电柜:采用珠海瓦特电力设备有限公司提供的GZDW-C 系列直流电源装置。
每面充电柜由5块WEPR-22020CF高频开关整流模块、WDJ微机监控单元、1.2.1.2馈线柜：由各直流负载电源空气开关、放电开关、绝缘监测仪组成。
1.2.1.3蓄电池组：圣阳牌GFMD-C系列电池采用最新的AGM技术、高纯度材料以及多项专利技术，使其具有较长的浮充和循环寿命，具有高能量比，低自放电率以及很好的耐高低温性能。
蓄电池技术参数表柜组成，其中光传输设备及PCM设备柜1面、交流电源柜1面、综合配线柜1面。
1.2.1.5充电柜:每面充电柜由3块中达电通ESR-48/50高频开关整流模块、MCS3000监控器、电池巡检仪、交流输入空开、直流输出空开、电池保护熔断器等组成。
1.2.1.6馈线柜:由智能控制器、联络开关、放电开关、各直流负载电源空气开关组成。
1.2.1.6电池柜:采用中达电通生产的DCF126-2/300固定型阀控密封铅酸蓄电池24块。
1.2.1.7交流电源柜：由智能控制器和ATS型切换开关组成。
1.2.1.8通讯配线柜:与调度、地调、电量采集等通讯接口。
2、直流系统投入前的检查2.1蓄电池投入前的检查1）蓄电池应完整无裂纹，无渗漏等现象。
2）蓄电池室内温度、单个电池电压应正常。
3）蓄电池的连接应牢固、正确，极间应无短路现象。
4）蓄电池室的温度应保持在5～35℃之间，电池应避免受到阳光直射。
光伏电站继电保护运行规程1总则继电保护与安全自动装置是保证电网及全站电力系统安全运行,保护电气设备的主要装置。
保护装置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备或使全厂停电以及电网崩溃瓦解。
2继电保护装置的要求2.1继电保护及自动装置在运行中，须处于完好状态。
2.2运行和备用中的设备，其保护及自动装置均应投入，不允许无保护的设备运行。
2.3对于主保护双重化的设备，禁止将两套主保护同时退出。
2.4对继电保护及自动装置的二次回路检查、试验等工作一般应配合一次设备停电进行。
并按要求办理工作票许可手续，禁止在运行中的保护盘柜及自动装置上做任何振动性质的工作，特殊情况下须做好安全措施或停用有关保护及自动装置。
3继电保护装置的运行管理3.1停用、投入有关保护装置及二次回路的操作须得到有关调度值班员、值长的许可或命令方可进行。
保护装置的投入，退出等操作由值班人员进行。
3.2属于上级调度统一管理的保护装置，必须有调度批准的定值通知单或省调的命令，才允许更改定值的工作。
更改本站管理的保护装置的定值，必须经总工程师批准。
改变保护装置的接线，必须有总工程师批准的变更图。
3.3在保护装置及二次回路工作前,值班人员必须审查工作人员的工作票及安全措施,并认真按工作票要求与实际情况作好安全措施。
凡有可能引起保护装置误动的一切工作,必须采取防止保护装置可能误动的有效措施。
3.4保护装置工作完毕，值班人员进行验收。
向工作人员问清有无变动及变动情况；检查核对保护装置压板投入或断开位置是否符合要求；并及时拆除有关安全措施。
3.5在运行中的保护装置屏面或在其临近位置进行钻孔打洞及其它可能导致屏上元件振动的工作，运行人员要明确其工作的必要性和是否有可靠的安全措施。
13.6在任何情况下，设备都不允许无保护运行，只有在相关调度同意的情况下，才能解除部分保护。
3.7保护装置屏前后，都应有明确的设备名称，屏上的继电器、压板、端子排等均应有明显的标志，投运前应由继电保护人员负责标志的明确、清楚。
吐鲁番中利腾晖光伏电站调度自动化运行管理规程一．总则为了规范吐鲁番中利腾晖20MW光伏电站旳并网运行管理, 保证吐鲁番电力系统安全, 稳定, 经济运行, 根据有关法规、规定, 并结合本电站旳特性以及吐鲁番电网旳实际状况, 特制定本规定。
二．并网管理2.1本光伏电站应符合《新疆太阳能发电项目接入电网管理暂行措施》、《新疆电力企业光伏电站接入电网技术应用细则（试行）》、《新疆电力企业光伏电站并网验收管理规定》、《新疆电力企业光伏电站并网试验规范》等有关规范和规定。
2.2本光伏电站应服从电力调度机构旳统一调度, 遵守调度纪律, 严格执行电力调度机构制定旳有关规程和规定。
根据新疆电网调度规程, 本光伏电站由新疆省调和吐鲁番地调调管, 运动信息直接送往新疆省调和吐鲁番地调。
2.3本光伏电站应配置专职技术人员与电力调度机构各专业部门联络、其中运行值班人员应经电力调度机构考试合格后持证上岗。
2.4本光伏电站应具有有功功率调整能力, 并能根据电力调度机构下达旳调度指令控制有功功率输出, 应具有发电功率预测系统, 并向电力调度机构上传超短期（未来一小时）上网电力预测信息。
2.5本光伏电站应按规定配置对应旳继电保护和安全自动装置。
2.6本光伏电站应安装能自动采集、记录、远程传播光伏电站各类电气参数、气象环境参数旳监控系统, 并按规定向电力调度机构提供实时信息。
三. 调度运行管理3.1本光伏电站运行值班人员在运行中应严格服从电力调度机构值班调度员旳调度指令, 不得以任何借口拒绝或者迟延执行。
若执行调度指令也许危及人身和设备安全时, 光伏电站值班人员应立即向电力调度机构值班调度员汇报并阐明理由, 由值班调度员决定与否继续执行。
3.2本光伏电站应根据气象预报, 进行上网电力电量旳预测与申报工作, 及时向电力调度机构报送发电计划提议。
本光伏电站旳发电电力和电量不得不小于电力调度机构下达旳最大容许发电电力和电量。
3.3本电站应根据电力调度机构下达旳调度指令控制其有功功率输出, 本光伏电站应参与电网电压调整, 发电功率因数一般应可以在0.98（超前）~0.98（滞后）范围内持续可调, 因无功赔偿设备停役等引起光伏电站功率因数达不到规定期, 本光伏电站应提前向电力调度机构提出申请。
光伏发电站继电保护技术1 范围本标准规定了光伏发电站中电力设备继电保护的配置原则、整定原则及整定管理要求。
本标准适用于经35kV及以上电压等级送出线路并网的集中式光伏发电站与继电保护相关的科研、设计、制造、施工、调度和运行。
通过其它电压等级送出的光伏发电站可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 14285 继电保护及安全自动装置技术规程GB/T 19964 光伏发电站接入电力系统技术规定GB/T 20840.2 互感器第2部分：电流互感器的补充技术要求DL/T 553 电力系统动态记录装置通用技术条件DL/T 559 220kV～750kV电网继电保护装置运行整定规程DL/T 584 3kV～110kV电网继电保护装置运行整定规程DL/T 866 电流互感器和电压互感器选择及计算导则NB/T 32004 光伏发电并网逆变器技术规范3 术语和定义下列术语和定义适用于本文件。
3.1光伏发电站photovoltaic（PV ）power station利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。
3.2光伏发电站并网点point of connection of PV power station对于有升压站的光伏发电站，指升压站高压侧母线或节点。
对于无升压站的光伏发电站，指光伏发电站的输出汇总点。
3.3光伏发电站送出线路transmission line of PV power station从光伏发电站并网点至公共连接点的输电线路。
3.4低电压穿越low voltage ride through当电力系统事故或扰动引起并网点电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行。
企业标准Q/CPI XNFDGEM10101/16—2014代替标准：QB/GEM001-2011xxx动力机器厂4MW分布式光伏发电项目运行规程xxx动力机器厂4MW分布式光伏发电项目运行规程批准：复审：初审：编写：目录电气一次主系统图 (1)前言 (2)运行技术标准总则 (2)1范围 (2)2规范性引用文件 (2)3一般规定 (3)4运行方式的规定 (4)5倒闸操作的一般规定及原则 (5)6保护及自动装置操作规定 (6)7设备巡回检查的一般规定 (6)8事故处理的一般原则 (7)9定义和术语 (7)电池组件运行技术标准 (8)1范围 (8)2规范性引用文件 (8)3技术参数 (9)4运行规定 (9)5巡回检查内容 (10)6故障及事故处理 (10)逆变器运行技术标准 (11)1范围 (11)2规范性引用文件 (11)3技术参数 (11)4运行规定 (12)5巡回检查项目 (13)6故障及事故处理 (13)变压器运行技术标准 (14)1范围 (14)2规范性引用文件 (15)3技术参数 (15)4运行规定 (15)5巡回检查项目 (16)6故障及事故处理 (16)10KV系统运行技术标准 (17)1范围 (17)2规范性引用文件 (17)3概述 (17)4技术参数 (18)5运行规定 (20)6巡回检查项目 (21)7故障及事故处理 (22)继电保护及自动装置运行技术标准 (23)1范围 (23)2规范性引用文件 (23)3保护配置 (23)4系统调度自动化 (24)7巡回检查项目： (26)8故障及事故处理： (26)计算机监控系统运行技术标准 (27)1范围 (27)2规范性引用文件 (28)3概述 (28)4光伏发电监控单元 (28)5箱式升压子站和升压站的监控单元 (29)6运行规定 (29)7设备巡回检查 (30)8故障及事故处理 (30)直流控制电源运行技术标准 (31)1范围 (31)2规范性引用文件 (31)3概述 (31)4运行规定 (31)5巡回检查项目 (32)6故障及事故处理 (32)交流控制电源（UPS）运行技术标准 (33)1范围 (33)2规范性引用文件 (33)3概述 (33)4运行规定 (33)5巡回检查项目 (34)6故障及事故处理 (34)时钟同步系统 (35)1基本情况 (35)2运行监视 (35)火灾报警系统 (35)电气一次主系统图前言近年来新能源并网发电项目保持迅猛发展的态势，光伏电站装机规模在电网中的比重不断增加，日新月异的光伏发电技术给电网源源不断补充电能的同时也给电网安全稳定运行和电站设备、设施管理带来新的挑战。
光伏电站运行技术标准总则一、范围本标准规定了光伏电站的运行工作要求。
本标准适用于光伏电站。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 1984 交流高压断路器GB 7251 变压器油中溶解气体分析和判断导则GB 12325 电能质量供电电压允许偏差GB 19964 光伏发电站接入电力系统技术规定GB 26164.1 电业安全工作标准GB 50174 电子信息系统机房设计规范GB 50794 光伏发电站施工规范GB/T 29320 光伏电站太阳跟踪系统技术要求GB/T 29321 光伏发电站无功补偿技术规范DL 558 电业生产事故调查标准DL 755 电力系统安全稳定导则DL 5027 电力设备典型消防标准DL/T 544 电力通信运行管理标准DL/T 572 电力变压器运行标准DL/T 587 微机继电保护装置运行管理标准DL/T 596 电力设备预防性试验标准DL/T 603 气体绝缘金属封闭开关设备运行及维护标准DL/T 724 电力系统用蓄电池直流电源装置运行与维护技术标准DL/T 741 架空送电线路运行标准NB/T 32004 光伏发电并网逆变器技术规范三、定义与术语下列术语与定义适用于本标准3.1 充电是指设备带标称电压但不接带负荷。
3.2 送电是指设备充电并带负荷（指设备投入环状运行或带负荷）。
3.3 停电是指断开断路器及隔离开关使设备不带电压。
3.4 解列是指发电单元和电力系统其他部分之间、系统的一部分和系统其他部分之间失去电的联系，分解成相互独立、互不联系的部分。
3.5 并列是指将两个及以上电气相互独立运行的设备通过运行方式切换连为一个整体电网运行。
3.6 热备用是指设备断路器断开，而隔离开关仍在合闸位置。
无特殊要求，设备保护均应在运行状态。
光伏发电厂继电保护及自动装置运行规程继电保护及自动装置运行规程12.1继电保护及自动化装置的守则12.1.1继电保护及自动装置的投入、停用、改变定值及校验等，均应向管辖该设备调度申请，经过批准后，可由现场值班人员操作。
校验工作由继电保护专业人员负责。
12.1.2所有二次设备的工作,必须办理工作票手续，现场值班人员在取得值班调度同意后，才允许其工作。
12.1.3危及设备安全运行的继电保护及自动装置的故障，运行人员必须立即向调度汇报并通知继电保护专业人员及时进行处理，不得随意拖延时间。
12.1.4在继电保护及自动装置及其二次回路上工作前，运行人员必须审查继电保护工作人员的工作票，安全措施是否全面，并认真按工作票与实际工作情况作好安全措施。
在保护工作完毕时，运行人员应进行验收，并将工作项目、接线和定值更改情况作好记录。
12.1.5值班人员负责对继电保护及自动化装置进行巡视检查。
发现有可能使保护装置误动作的异常现象时，及时向调度汇报并与专业人员联系。
12.1.6在设备发生妨碍或不正常情况，有开关或继电保护动作时，值班人员应根据开关动作情况和继电保护动作号，做好详细记录后方可复归，并及时汇报调度及有关人员。
12.1.7当录波器来“装配异常”号后，敷陈值长，并及时告诉专业人员处理。
并记录妨碍录波装配的动作时间、妨碍、操作情况。
12.1.8监视直流电源系统运行状态，按规定进行调整。
12.1.9值班人员负责更换继电保护及自动化装置使用的熔断器，必须使用符合规定的熔断器。
12.2继电保护装配及自动化装配投运和检修验收12.2.1各部接地完好；12.2.2交直流电源恢复正常，继电器及微机保护定值恢复正确；12.2.3检查接线和定值更改情况，并作好记录；12.2.4有巡检（试验）装置的，应进行一次巡检（试验）的正确性检查；12.2.5动作出口方式选择是否精确；12.2.6按变动定值单复核压板（软、硬压板）投退是否精确。
光伏发电站运行规程1术语和定义1.1光伏组件Photovoltaic(PV) module具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。
注：光伏组件［PhOtOVOltaiC(PV))module］又称太阳光伏组件(SOlarCellmOdUIe).1.2光伏组件串photovoltaic(PV) modules string在光伏发电系统中,将若干个光伏组件串联后,形成具有一定直流输出的电路单元。
1.3光伏发电系统PhotovoItaic(PV) power generation systen利用太阳能电池的光生伏特效应,将太阳辐射能直接转换成电能的发电系统1.4光伏发电站photovol taic(PV) power station将太阳辐射能直接转换成电能的发电站。
注:光伏发电站包括光伏发电系统,以及各类建(构)筑物和检修、维护、生活等辅助设施。
1.5并网点point of coupling;POC用户电力设施与电力系统相连接的参考点。
注:对于有升压站的光伏发电站,指升压站高压侧母线或节点。
对于无升压站的光伏发电站,指光伏发电站的输出汇总点。
1.6汇流箱combiner-box在光伏发电系统中将若干个光伏组件串并联后接入的装置1.7集电线路collector line在分散逆变、集中并网的光伏发电系统中,将各个光伏组件串输出的电能,经汇流箱汇流至逆变器、并通过逆变器输出端汇集到发电母线的直流和交流输出线路1.8光伏支架PV Supporting bracket光伏发电系统中为了支撑光伏组件而设置的专用支架1.9逆变器inverter光伏发电站内将直流电变换成交流电的设备。
2基本规定2.1光伏发电站投入运行前的技术资料和关键设备满足如下要求a)没计图纸、设备使用手册、设备试验报告、调试报告、试运行报告等技术资料收集完整,技术资料的归档应符合NB/T32037的规定；b)光伏发电站的并网技术要求应符合GB/T19964和GB/T29319的规定；c)光伏发电站的主要设备选型和布置应符合GB50797的规定；d)光伏发电站的施工和验收应符合GB50794及GB/T50796的规定2.2光伏发电站投入运行前应结合项目特点编制现场运行规程。
继电保护及自动装置运行规程12.1继电保护及自动化装置的守则12.1.1继电保护及自动装置的投入、辖该设备调度申请，经过批准后，可由现场值班人员操作。
校验工作由继电保护 专业人员负责。
12.1.2所有二次设备的工作，必须办理工作票手续，现场值班人员在取得值 班调度同意后，才允许其工作。
12.1.3危及设备安全运行的继电保护及自动装置的故障，运行人员必须立 即向调度汇报并通知继电保护专业人员及时进行处理，不得随意拖延时间。
12.1.4在继电保护及自动装置及其二次回路上工作前，运行人员必须审查 继电保护工作人员的工作票，安全措施是否全面，并认真按工作票与实际工作情 况作好安全措施。
在保护工作完毕时，运行人员应进行验收，并将工作项目、接 线和定值更改情况作好记录。
12.1.5值班人员负责对继电保护及自动化装置进行巡视检查。
发现有可能 使保护装置误动作的异常现象时，及时向调度汇报并与专业人员联系。
12.1.6在设备发生故障或不正常情况，有开关或继电保护动作时，值班人 员应根据开关动作情况和继电保护动作信号， 做好详细记录后方可复归，并及时汇报调度及有关人员。
12.1.7当录波器来“装置异常”信号后，报告值长，并及时通知专业人员 处理。
并记录故障录波装置的动作时间、故障、操作情况。
12.1.8监视直流电源系统运行状态，按规定进行调整。
12.1.9值班人员负责更换继电保护及自动化装置使用的熔断器，必须使用 符合规定的熔断器。
12.2继电保护装置及自动化装置投运和检修验收12.2.1 12.2.2 12.2.3 12.2.4 12.2.5 12.2.6 12.3 继电保护装置及自动化装置的操作12.3.1退出保护出口压板。
12.3.2断开保护投入压板，投直流电源，这时装置面板上运行灯亮。
12.3.3电压互感器和电流互感器有且仅有一处接地点，接地点宜设在主控 室，并应牢固焊接在接地小母线上。
12.3.4检查交流回路三相电压、电流相序及相位正确。
12.3.5依据同步相量测量柜GPS 时钟同步装置，校对液晶显示屏的时钟。
12.3.6保护定值按调度定值整定通知单整定，站有保护的定值整定完后， 打印一份各保护的定值清单，核实无误后存档。
12.3.7投运前退出装置传动试验的全部试验项目，避免正常运行中因误操 作导致装置误动作。
12.3.8检查各CPU 保护软压板是否正确投退，“ 1”为投入，“0”为退出。
最后投入需投入的保护硬压板。
停用、改变定值及校验等，均应向管各部接地完好；交直流电源恢复正常，继电器及微机保护定值恢复正确； 检查接线和定值更改情况，并作好记录；有巡检（试验）装置的，应进行一次巡检（试验）的正确性检查; 动作出口方式选择是否正确；按变动定值单复核压板（软、硬压板）投退是否正确。
V !12.4继电保护及自动化装置运行中规定12.4.1系统运行方式有变动时，投退保护压板应按调度指令做相应的变更， 记录在运行日志中。
12.4.2投入运行的压板，每月应由值班人员核对一次，并将检查结果记录 存档。
12.4.3值班人员在交接班时，对继电保护及自动化装置做如下检查： 12.4.3.1 12.4.3.2 确。
12.4.3.3 12.4.3.4 12.4.3.5 12.4.4继电器运行中，值班人员不允许打开继电器外壳。
但是在处理紧急 异常事故时，如出现继电器冒烟，有明显的误动作可能，可先做处理，后汇报调 度，并做好详细记录。
12.4.5继电保护及自动化装置不正确动作后，应保持原有状态，以便事后 调查，并汇报值长。
12.4.6在保护压板清退前提下，源，后投交流电源。
退出时与之相反。
12.4.7按动监控器面板上键盘， 12.4.8下列操作必须经过批准， 12.4.8.1 12.4.8.2 12.4.8.3 12.4.8.4 12.4.8.5 12.5继电保护定值单管理专项规定12.5.1 继电保护定值单（站有参数必须为实测值）和符合实际情况的继电 保护原理接线图必须登记存档于现场资料室。
12.5.2甘肃省调与兰州地调下发的定值通知单的保护定值输入装置内后打印（由站家人员输入），打印页交往下发调度中心进行校对。
［注：保护定值单详 情参阅“调度保护定值通知单（甘肃省电力调度中心）和兰供地调继电保护定值 通知单（甘肃省电力调度中心）］12.5.3定值通知单的核对：运行人员根据调度下发的定值通知单号、内容 及注意事项与对应装置进行定值核对工作。
12.5.4 12.5.5事项。
12.5.6 结束向运行人员交代执行条件和作废日期，在记录簿上注明修改日期并签字。
12.5.7 12.6 110kV线路保护装置12.6.1应用范围本装置为由微机实现的数字式输电线路成套快速保护装置，可用作继电器外壳应清洁完整，内部无异常声音及异味。
信号继电器、保护装置指示灯及仪表指示正常，保护压板投入正长期不投的压板应取掉，短期不投的应拧紧。
微机保护各指示灯，打印机指示灯应指示正常。
各盘柜内压板标志准确、清楚。
继电保护电源的投退，，先投装置的直流电必须按规定的操作程序操作。
方可进行。
开出传动。
修改定值，固化定值。
设置运行CPU 数目。
改变定值区。
改变本装置在通讯网中地址。
省调和地调下发的定值通知单应登记留存，并按限定日期内执行。
定值调试完毕，运行人员必须认真填写继电保护记录、内容及注意 对省调和地调电话通知的临时保护定值，值长必须按期修改，工作定值单执行后，在回执单上签字并上交省调和地调。
110kV-fl输电线路的主保护及后备保护。
1262主要保护配置12.7 110kV 母线保护装置12.7.1应用范围NSR-870数字式母线保护适用于各种电压等级单母线、单母分段、单母三分 双母线、双母单分段、双母双分段的主接线形式。
12.7.2保护配置NSR-870型微机母线保护装置设有保护方面的主要功能有： 1）母线差动保2）断路器失灵保护；3）母联（分段）失灵保护；4）母联（分段）死区保12.721 本场所用保护配置为NSR-870型，其基本配置如下: a. 母线差动保护b. 断路器失灵保护13.7.2.2 NSR-870适用于单母线保护。
13.7.3 主要技术指标 差动保护整组动作时间： < 15ms （2倍差流定值）定值误差：<± 5%12.7.4 N SR-870装置异常信息含义及处理段、 护; 护4扌f ,12.8NSR691R-S主变差动保护装置NSR691R-SI置为由多微机实现的变压器差动保护，适用于110kV及以下电压等级的双圈、三圈变压器，满足四侧差动的要求。
12.8.1主变差动保护装置保护配置12.8.1.1差动速断保护12.8.1.2比率差动保护（经二次谐波制动）12.8.1.3中、低侧过流保护12.8.1.4CT 断线判别12.8.2主要技术指标12.8.2.1差动保护12.8.2.1.1组动作时间差动速断动作时间＜ 25ms（1.5倍整定值）比率差动动作时间＜ 35ms（2.0倍整定值，无涌流制动情况下）12.8.2.1.2定值范围及误差差流起动值范围：0.3〜1.5 le差动速断定值范围：4〜14 le电流定值误差：＜ 5%或0.02 le比率差动制动系数：0.3〜0.75比率差动制动系数误差：＜ 5%二次谐波制动系数：0.1〜0.35二次谐波制动系数误差：＜ 5%或0.0112.8.2.1.3平衡系数范围变压器各侧电流的平衡系数调整通过软件实现，对丫侧最大平衡系数应小于2.3，对△侧最大平衡系数应小于4。
12.9NSR695R-S主变后备保护装置NSR695R-S装置为用于110kV及以下电压等级变压器的110kV、35kV侧后备保护装置。
12.9.1主变后备保护装置保护配置12.9.1.1五段复合电压闭锁过流保护（可带方向，方向灵敏角45/225 ），一段过流保护；12.9.1.2接地零序方向过流保护（第一段二时限，第二段三时限，第二段15 h 如铲丿第三时限可选报警）12.9.1.3不接地零序保护（一段定值二段时限的零序过压保护、一段定值 二段时限的间隙零序过流保护（跳闸或报警））；可通过控制字选择间隙零序电压 过流保护方式；12.9.1.4 12.9.1.5 12.9.1.6 12.9.1.7 12.9.2 12.9.2.1本装置设五段复合电压闭锁方向过流保护，各段电流及时间定值可独立整定，分别设置整定控制字控制这五段保护和复合电压元件的投退。
带方向闭锁，由控 制字选择。
方向元件采用正序电压极化，方向元件和电流元件接成按相起动方式。
方向元件带有记忆功能以消除近处三相短路时方向元件的死区。
方向元件灵敏角为45度或225 度,可以通过控制字整定选择。
当控制字“过流保护方向指向” 整为“0”时，方向元件灵敏角为45度，整为“1”时，方向元件灵敏角为225 度。
装置若做为高后备保护，当电流方向指向变压器时，即接入装置的CT 极性 正极性端在母线侧，方向元件指向变压器，方向元件灵敏角应为45度，控制字 “过流保护方向指向”整定应为“ 0”。
装置若做为低后备保护，当电流方向指向 变压器时，即接入装置的CT 极性正极性端在母线侧，方向元件指向低压侧母线 及其出线，方向元件灵敏角应为 225度，控制字“过流保护方向指向”整定应 为“ 1”。
复合电压闭锁方向过流保护可取其它侧复合电压， 任一侧复合电压动作均可起动过流保护动作（其它两侧动作后给出动作接点 Ubl ）。
装置专设一段过流后备保护（过流保护W 段）和电压没有任何关系。
12.9.2.2 接地保护对于110KV 电压等级的变压器需要设置接地保护。
本装置针对三种接地方 式均设有保护：12.9.2.2.1 12.9.2.2.2 12.9.2.3 装置设有三个独立元件分别对应这三项功能， 给出一付过负荷接点，一付启动风冷接点，一付过载闭锁有载调压接点（可选择 为常开或常闭接点，如无特别指明，出厂时跳线选择为常闭）。
12.9.2.3 PT 断线 PT 断线判据如下：12.9.2.4.1 正序电压U1小于30伏，而任一相电流大于 0.061 n ; 12.9.2.4.2 负序电压大于8伏；满足上述任一条件后延时10秒报母线PT 断线，发出装置异常报警信号，待 电压恢复保护也自动恢复正常。
在断线期间，根据整定控制字选择是退出经方向 或复合电压闭锁的各段过流保护还是暂时取消方向和复合电压闭锁。
当各段复压过流保护都不经复压闭锁和方向闭 锁时，不判PT 断线。
当本侧PT 检修或旁路代路时，为保证该侧后备保护的正确 动作，需投入“本侧PT 退出”压板，此时该侧后备保护的功能有如下变化：12.9.2.4.2.1本侧复合电压元件不启动，但是复合电压闭锁（方向）过流保护出口米用跳闸矩阵方式; 过负荷发信号； 启动主变风冷； 过载闭锁有压调节。
