梁钢筋计算

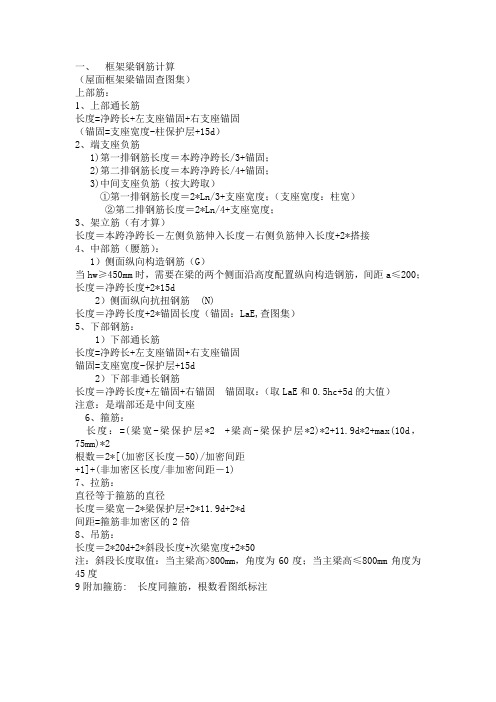

一、框架梁钢筋计算（屋面框架梁锚固查图集）上部筋：1、上部通长筋长度=净跨长+左支座锚固+右支座锚固（锚固=支座宽度-柱保护层+15d）2、端支座负筋1)第一排钢筋长度＝本跨净跨长/3+锚固；2)第二排钢筋长度＝本跨净跨长/4+锚固；3)中间支座负筋（按大跨取）①第一排钢筋长度＝2*Ln/3+支座宽度；（支座宽度：柱宽）②第二排钢筋长度＝2*Ln/4+支座宽度；3、架立筋（有才算）长度＝本跨净跨长－左侧负筋伸入长度－右侧负筋伸入长度+2*搭接4、中部筋（腰筋）：1）侧面纵向构造钢筋（G）当hw≥450mm时，需要在梁的两个侧面沿高度配置纵向构造钢筋，间距a≤200；长度＝净跨长度+2*15d2）侧面纵向抗扭钢筋(N)长度＝净跨长度+2*锚固长度（锚固：LaE,查图集）5、下部钢筋：1）下部通长筋长度=净跨长+左支座锚固+右支座锚固锚固=支座宽度-保护层+15d2）下部非通长钢筋长度＝净跨长度+左锚固+右锚固锚固取：（取LaE和0.5hc+5d的大值）注意：是端部还是中间支座6、箍筋：长度：=(梁宽-梁保护层*2 +梁高-梁保护层*2)*2+11.9d*2+max(10d，75mm)*2根数＝2*[(加密区长度－50)/加密间距+1]+(非加密区长度/非加密间距－1)7、拉筋：直径等于箍筋的直径长度＝梁宽－2*梁保护层+2*11.9d+2*d间距=箍筋非加密区的2倍8、吊筋：长度＝2*20d+2*斜段长度+次梁宽度+2*50注：斜段长度取值：当主梁高>800mm，角度为60度；当主梁高≤800mm角度为45度9附加箍筋: 长度同箍筋，根数看图纸标注二、有梁楼盖钢筋计算1、底筋：长度= 锚固+净跨长+锚固（锚固取值= Max(支座宽/2,5d）)根数= （净长–起步*2）/间距向上取整+1（起步距离=1/2布筋间距）2、面筋长度= 锚固+净长+锚固（锚固取值= 支座宽–Hbc +15d）根数= 计算公式同底筋3、负筋1）边支座负筋：长度= 锚固+净长+弯折（锚固取值= 支座宽–Hbc +15d，弯折长度=板厚-hbc*2）根数= 计算公式同底筋2）中间支座负筋：长度= 弯折+直段净长+弯折（弯折长度=板厚-hbc*2）根数=（净长–起步*2）/间距向上取整+13）负筋分布筋：长度= 净跨长–两侧负筋净长+ 150 *2根数=（负筋净长–起步）/间距向上取整即可。

梁钢筋算量计算公式梁钢筋算量可是建筑工程里的一项重要工作，这里面的计算公式就像是打开精确计算之门的钥匙。

咱先来说说梁钢筋的种类，一般有纵向受力钢筋、箍筋、架立筋等等。

那这算量的公式是咋来的呢？其实就是根据梁的结构特点和受力情况，经过无数次的实践和理论研究得出来的。

就拿纵向受力钢筋来说，它的长度计算可没那么简单。

要考虑梁的净跨长、锚固长度、弯钩长度等等。

锚固长度又得根据钢筋的种类、混凝土的强度等级来确定。

比如说，HRB400 级钢筋在 C30 混凝土中的锚固长度就和在 C40 混凝土中的不一样。

咱举个实际例子哈。

我之前参与过一个学校教学楼的建设项目，在计算梁钢筋的时候，那真是一点都不能马虎。

有一根梁，净跨长是 6 米，两端的锚固长度分别是 0.4 米，钢筋直径是 20 毫米，采用的是HRB400 级钢筋，混凝土强度等级是 C30。

按照公式，先算出锚固长度，查规范得知在 C30 混凝土中 HRB400 级钢筋的锚固长度是 35d（d 是钢筋直径），那锚固长度就是 35×20 = 700 毫米 = 0.7 米。

然后计算纵向受力钢筋的长度，就是净跨长加上两端的锚固长度，也就是 6 + 0.7×2= 7.4 米。

再说箍筋的计算。

箍筋的长度要考虑梁的截面尺寸、保护层厚度。

箍筋的个数则要根据梁的长度和箍筋的间距来确定。

比如说，梁的长度是 8 米，箍筋间距是 200 毫米，那箍筋的个数就是 8000÷200 + 1 = 41 个。

在实际工程中，有时候会遇到一些特殊情况，这就需要我们根据具体情况灵活运用公式。

比如说，梁的截面发生变化，或者有洞口、牛腿等特殊构造，这都需要我们仔细分析，不能生搬硬套公式。

总之，梁钢筋算量的计算公式虽然看起来复杂，但只要我们掌握了原理，结合实际情况，多做练习，就能算得又准又快。

这不仅能保证建筑结构的安全可靠，还能为工程节省成本，可真是一项技术活啊！。

..梁钢筋工程量计算1：梁钢筋类型:在工程中有地梁、框架梁、连系梁、悬挑梁、圈梁、过梁等等。

梁的平法分类与编号梁的类型代号序号跨数及是否带有悬挑楼层框架梁KL XX (XX)\(XXA)或(XXB) 屋面框架梁WKL XX (XX)\(XXA)或(XXB) 框支梁KZL XX (XX)\(XXA)或(XXB) 非框架梁L XX (XX)\(XXA)或(XXB) 悬挑梁XL XX井字梁JZL XX (XX)\(XXA)或(XXB) 框架梁识读：11G101—1 25页KL平面注写表示方式实例集中标注：KL2(2A) 300×650A8@100/200(2) 2B25G4A10 (—0.100)解释：KL2(2A)表示2号框架梁，2跨，且有一端悬挑。

300×650表示该梁为矩形，截面宽为300mm，高为650mm。

A8@100/200(2）表示箍筋为一级钢筋，直径为8mm加密区间距为100mm，非加密区间距为200mm，均为双肢箍，这里“/”表示箍筋加密区非加密区采用不同间距。

2B25,表示通长筋，G4A10 ,表示有4根直径为10mm的一级构造钢筋。

(—0.100)表明该梁顶面标高比其结构层标高低0.1m。

原位标注梁上部原位标注：2C25+2C22表示：梁支座上部纵筋同排设置，但有两种直径，其中2C25放在角部，为通长筋；2C22放在中部，为负筋。

“+”连接不同种钢筋直径。

6C25 4/2 表示：梁支座上部纵筋两排设置,上一排纵筋为4C25,下一排纵筋为2C25。

其中上一排纵筋中：两侧的两根钢筋为通长筋，中间的两根为负筋；下一排纵筋中2C25为负筋。

这里“/”表示钢筋分排。

4C25（第三个支座左侧）表示：梁支座上部纵筋同排设置。

其中两侧两根为通常筋，中间两根为负筋。

4C25（第三个支座右侧）表示：梁支座上部纵筋同排设置。

其中两侧两根为通常筋，中间两根为负筋。

梁下部原位标注：6C252/4表示：第一跨下部纵筋两排设置,上一排纵筋为2C25,下一排纵筋为4C25。

梁的钢筋计算规则和公式梁的钢筋计算规则及公式
1、单跨梁钢筋的计算公式：直钢筋净长=L-2C；弯起钢筋净长=L-2C+2×0.414（0.268或0.577）×弯起高度；弯起钢筋两端带直钩净长=L-2C+2×0.414（0.268或0.577）×弯起高度+2×（梁高-保护层厚度×2）；
2、多跨梁钢筋的计算公式：
（1）首跨钢筋的计算：上部贯通筋长度＝通跨净跨长＋首尾端支座锚固值；
端支座负筋长度=设计构造长度+端支座锚固值；下部钢筋长度＝净跨长＋左右支座锚固值；
（2）中间跨钢筋的计算：中间支座负筋长度=两边跨设计构造长度＋中间支座值；
（3）箍筋：箍筋长度＝（梁宽－2×保护层+2d）×2＋（梁高-2×保护层+2d）×2＋14d或24d；
箍筋根数＝（梁净长-100MM）/设计间距+1，加密区另计；
（4）腰筋、拉筋、吊筋应按构造要求计算其长度。

1。

梁钢筋长度计算公式1.钢筋长度计算公式：在梁底面和顶面的纵向钢筋一般是按照水平面上的曲线计算，即假设梁的曲线为圆弧，常用的计算公式如下：L=2π(R-D/2)+2√(h^2+(D/2)^2)其中，L为钢筋长度，R为梁的曲率半径，D为梁的直径，h为梁高。

此公式适用于梁的跨度较大，曲率半径较小的情况。

2.梁受压钢筋长度计算公式：在梁的底部受压区域，通常会设置纵向受压钢筋（又称主筋）来承受弯矩引起的压力，其长度计算公式如下：Lc=(2h-Dc)+π(R-D/2)其中，Lc为受压钢筋长度，Dc为纵向受压钢筋的直径。

需要注意的是，梁的受压区域一般是重新计算的，通常为梁高的一半。

3.梁受弯钢筋长度计算公式：在梁的底部受拉区域，通常会设置纵向受拉钢筋（又称为弯曲钢筋），其长度计算公式如下：Ls = 2[hp - (Dc/2 + Φd)]其中，Ls为受弯钢筋长度，hp为纵向受拉钢筋到梁底面的距离，Φd为受拉钢筋的直径。

4.梁剪力钢筋长度计算公式：在梁的剪力区域，通常会设置纵向受拉钢筋（又称为剪切钢筋），其长度计算公式如下：Lv = 2d + 2hp + (D c/2 + Φd) + 2d'其中，Lv为剪力钢筋长度，d为纵向受拉钢筋到梁底面的距离，hp为纵向受拉钢筋到梁底面的距离，d'为受拉钢筋与梁边缘的最小距离。

5.其他因素的考虑：不同设计规范可能会根据特殊情况进行修正，例如温度和构造变形等因素的考虑。

此外，在实际工程中，还需要考虑钢筋的连接和延伸长度等。

因此，在具体设计时，还需要参考相关规范，并结合具体工程条件进行相关的计算和设计。

以上是常见的梁钢筋长度计算公式，需要根据具体情况和设计规范进行具体的计算。

在实际工程中，还需要注意其他因素的考虑，以确保结构的安全和合理性。

板底筋长度=净跨+伸进长度*2+弯勾2*6.25*d板底筋根数=ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板中间支座负筋长度＝水平长度＋弯折长度*2板端支座板负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度板负筋根数＝ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板负筋分布筋长度=轴线长度-负筋标注长度*2+参差长度*2（轴线长度-轴线两边内梁的宽度）（参差长度是分布筋和负筋搭接长度）板端支座负筋的分布筋根数＝负筋板内净长/间距(取整)＋1板中间支座负筋的分布筋的根数＝布筋范围1/间距(取整)+布筋范围2/间距(取整)+1温度筋长度=轴线长度-负筋标注长度*2+参差长度*2（参差长度是温度筋和负筋搭接长度）温度筋根数（梁一跨中间的非加密区根数）=(净跨长度-负筋伸入板内的净长)/温度筋间距-1马凳筋∏型长度=L1+L2*2+L3*2马凳筋∏型双层双向板马凳筋根数＝板净面积/(间距*间距)+1马凳筋∏型负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型长度=L1+L2*2+L3*2或L1+L2*2+L3*4马凳筋一字型根数＝排数*每排个数梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁上部边支座负筋（第一排）=1/3净跨长+左支座锚固梁上部边支座负筋（第二排）=1/4净跨长+左支座锚固梁上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽梁上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽梁架立筋长度＝净跨-两边负筋净长+150*2（注意钢筋类别）梁侧面构造钢筋长度＝净跨长＋2×15d＋搭接长度*搭接个数（注意钢筋类别）梁侧面受扭钢筋长度＝净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数（注意钢筋类别）梁下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁边跨下部筋长度=本身净跨+左锚固+右锚固梁中间跨下部筋长度=本身净跨+左锚固+右锚固梁箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d二-四级抗震箍筋根数计算加密区根数＝（1.5*梁高-50）/加密间距+1 （一跨分左加密、右加密）非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密梁拉筋长度＝梁宽-2*保护层+2*11.9d+2*d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
