基于TCN的地铁列车控制方案的研究地铁列车控制是地铁系统中非常关键的一个环节，直接关系到运行的安全、效率和舒适性。
近年来，随着人们对地铁的需求不断增长，对地铁列车控制方案的要求也越来越高。
传统的地铁列车控制方案存在一些问题，如反应速度慢、误差大等。
为了解决这些问题，一种基于时序卷积网络（TCN）的新型地铁列车控制方案被提出，并得到了广泛的研究。
TCN，又称为Temporal Convolutional Network，是一种用于处理时序数据的神经网络模型。
与传统的循环神经网络（RNN）相比，TCN具有并行计算的能力，可以在保持较高精度的情况下大幅提高计算效率。
因此，TCN被引入到地铁列车控制中，以提高控制的实时性和精度。
首先，基于TCN的地铁列车控制方案可以提高列车的运行安全性。
通过TCN对列车的各项参数进行实时监测和预测，可以及时发现异常情况，并采取相应的控制措施。
例如，当列车在行驶过程中出现紧急制动的需求时，TCN可以实时控制制动系统，使列车能够尽快停下来，从而避免事故的发生。
其次，基于TCN的地铁列车控制方案可以提高列车的运行效率。
传统的列车控制方案通常是基于事先设定的规则进行控制，而这种规则往往不能适应不同情况下的变化。
通过使用TCN，可以对列车的运行状态进行实时监测，并根据当前情况调整列车的运行速度和频率。
这样，可以保证列车的正常运行，同时最大程度地减少运行时间和能耗。
最后，基于TCN的地铁列车控制方案还可以提高列车的乘坐舒适性。
列车的加速、减速和转弯等操作往往会给乘客带来不适感，尤其是在高峰期或急刹车的情况下更为明显。
通过使用TCN，可以对列车的运行状态进行实时监测，并根据乘客的感知度调整列车的运行方式，尽量减少不适感。
综上所述，基于TCN的地铁列车控制方案具有许多优势，可以提高列车的运行安全性、运行效率和乘坐舒适性。
然而，目前这一方案还存在一些挑战，如如何构建合适的TCN网络结构、如何收集和处理实时的列车参数数据等。

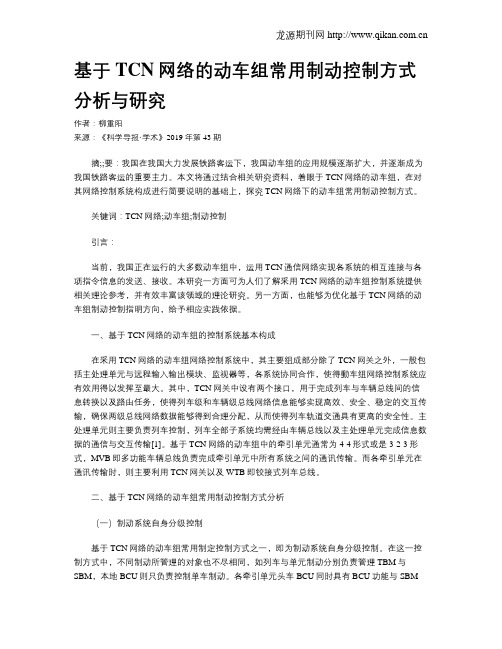

基于TCN网络的动车组常用制动控制方式分析与研究作者：柳重阳来源：《科学导报·学术》2019年第43期摘;;要：我国在我国大力发展铁路客运下，我国动车组的应用规模逐渐扩大，并逐渐成为我国铁路客运的重要主力。
本文将通过结合相关研究资料，着眼于TCN网络的动车组，在对其网络控制系统构成进行简要说明的基础上，探究TCN网络下的动车组常用制动控制方式。
关键词：TCN网络;动车组;制动控制引言：当前，我国正在运行的大多数动车组中，运用TCN通信网络实现各系统的相互连接与各项指令信息的发送、接收。
本研究一方面可为人们了解采用TCN网络的动车组控制系统提供相关理论参考，并有效丰富该领域的理论研究。
另一方面，也能够为优化基于TCN网络的动车组制动控制指明方向，给予相应实践依据。
一、基于TCN网络的动车组的控制系统基本构成在采用TCN网络的动车组网络控制系统中，其主要组成部分除了TCN网关之外，一般包括主处理单元与远程输入输出模块、监视器等，各系统协同合作，使得動车组网络控制系统应有效用得以发挥至最大。
其中，TCN网关中设有两个接口，用于完成列车与车辆总线间的信息转换以及路由任务，使得列车级和车辆级总线网络信息能够实现高效、安全、稳定的交互传输，确保两级总线网络数据能够得到合理分配，从而使得列车轨道交通具有更高的安全性。
主处理单元则主要负责列车控制，列车全部子系统均需经由车辆总线以及主处理单元完成信息数据的通信与交互传输[1]。
基于TCN网络的动车组中的牵引单元通常为4-4形式或是3-2-3形式，MVB即多功能车辆总线负责完成牵引单元中所有系统之间的通讯传输。
而各牵引单元在通讯传输时，则主要利用TCN网关以及WTB即铰接式列车总线。
二、基于TCN网络的动车组常用制动控制方式分析（一）制动系统自身分级控制基于TCN网络的动车组常用制定控制方式之一，即为制动系统自身分级控制。
在这一控制方式中，不同制动所管理的对象也不尽相同，如列车与单元制动分别负责管理TBM与SBM，本地BCU则只负责控制单车制动。
试论基于TCN下CRH5型动车组网络控制系统摘要：动车组上的网络系统，起到了对动车组的整体控制、检测以及故障的诊断作用，是一种车载分布式的计算机网络系统。
在动车组的运行过程中，系统能够对牵引以及制动控制等各种命令进行信息的传输，是动车组运行的中央构件。
基于TCN作为动车组控制和管理的关键技术，网络控制对动车组的安全运行至关重要，本文在阐述CRH5型动车组网络拓扑结构基础上，主要分析和说明了TCMS系统的信息传输方式和冗余功能的设计。
关键字：TCN；动车组;网络控制;冗余功能;0引言在动车组运行的过程中，需要在车载系统中进行信息的传输，其中利用网络的形式可以有效减少硬件的数量，进而保障降低车的自身重量，同时也能提供一个具有较高可靠性的系统平台。
并且这样的系统可以帮助司乘人员进行高效率的工作，在维修人员方面为维修人员提供出良好的技术支持。
CRH5型动车组网络控制与监控系统(TCMS)基于IEC61375—1的列车通信网络(TCN)平台，通过列车总线(WTB)和多功能车辆总线(MVB)实现对动车组的运行控制、信息监测、故障诊断以及多车重联的控制和管理功能。
一、网络拓扑结构CRH5型动车组TCMS分为两个单元，每个单元由微处理单元(MPU)、网关(GW)、远程I／O模块(RIOM)、中继器(REP)、人机接口设备(HMI)、主监视器(TS)、诊断监视器(TD)以及本地监视器(LT)等组成。
两个动力单元通过网关进行的信息传输，为了提高设备数量或线路长度，采用中继器来增加车辆总线的长短。
TCMS应用了两种微处理器单元，MPU-LT和MPU-LC，MPU-LT用于牵引和信号子系统的控制、诊断和监视，而MPU-LC应用于空调、塞拉门等其他辅助系统的控制、诊断和监视。
MVB总线分为三类，MVB-A为信号总线，用于微处理单元以及司机室、监视屏网关间的通讯；MVB-B为牵引性总线，主要链接诸如牵引控制单元、主制动控制单元、辅助控制单元等设备；MVB-C为舒适性总线，用于如空调、外门系统等辅助设备的通讯；此外，在车辆级总线中还应用CAN总线执行与充电机、卫生间和热轴检测等子系统的通信。

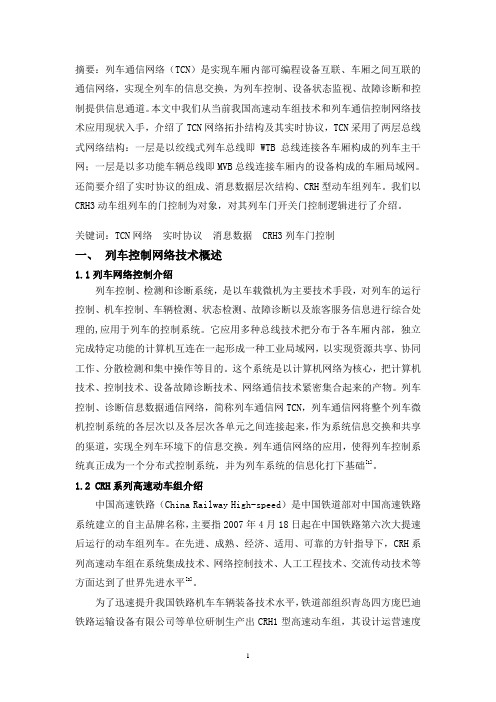

摘要：列车通信网络（TCN）是实现车厢内部可编程设备互联、车厢之间互联的通信网络，实现全列车的信息交换，为列车控制、设备状态监视、故障诊断和控制提供信息通道。
本文中我们从当前我国高速动车组技术和列车通信控制网络技术应用现状入手，介绍了TCN网络拓扑结构及其实时协议，TCN采用了两层总线式网络结构：一层是以绞线式列车总线即WTB总线连接各车厢构成的列车主干网；一层是以多功能车辆总线即MVB总线连接车厢内的设备构成的车厢局域网。
还简要介绍了实时协议的组成、消息数据层次结构、CRH型动车组列车。
我们以CRH3动车组列车的门控制为对象，对其列车门开关门控制逻辑进行了介绍。
关键词：TCN网络实时协议消息数据 CRH3列车门控制一、列车控制网络技术概述1.1列车网络控制介绍列车控制、检测和诊断系统，是以车载微机为主要技术手段，对列车的运行控制、机车控制、车辆检测、状态检测、故障诊断以及旅客服务信息进行综合处理的,应用于列车的控制系统。
它应用多种总线技术把分布于各车厢内部，独立完成特定功能的计算机互连在一起形成一种工业局域网，以实现资源共享、协同工作、分散检测和集中操作等目的。
这个系统是以计算机网络为核心，把计算机技术、控制技术、设备故障诊断技术、网络通信技术紧密集合起来的产物。
列车控制、诊断信息数据通信网络，简称列车通信网TCN，列车通信网将整个列车微机控制系统的各层次以及各层次各单元之间连接起来，作为系统信息交换和共享的渠道，实现全列车环境下的信息交换。
列车通信网络的应用，使得列车控制系统真正成为一个分布式控制系统，并为列车系统的信息化打下基础[1]。
1.2 CRH系列高速动车组介绍中国高速铁路（China Railway High-speed）是中国铁道部对中国高速铁路系统建立的自主品牌名称，主要指2007年4月18日起在中国铁路第六次大提速后运行的动车组列车。
在先进、成熟、经济、适用、可靠的方针指导下，CRH系列高速动车组在系统集成技术、网络控制技术、人工工程技术、交流传动技术等方面达到了世界先进水平[2]。
