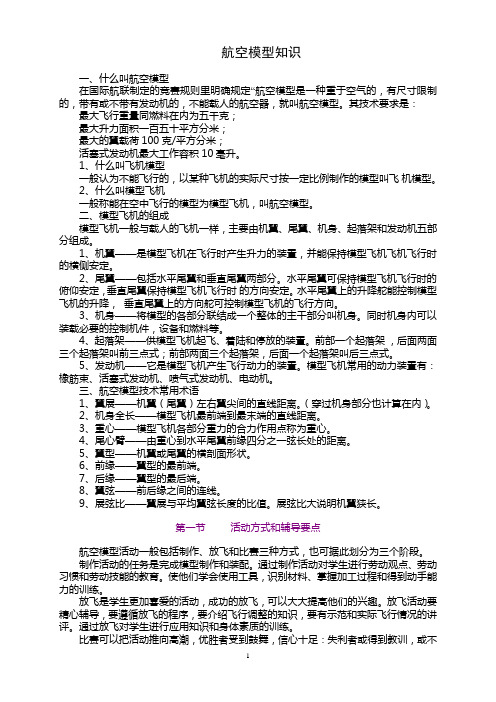

航空模型知识一、什么叫航空模型在国际航联制定的竞赛规则里明确规定“航空模型是一种重于空气的，有尺寸限制的，带有或不带有发动机的，不能载人的航空器，就叫航空模型。
其技术要求是：最大飞行重量同燃料在内为五千克；最大升力面积一百五十平方分米；最大的翼载荷100克/平方分米；活塞式发动机最大工作容积10亳升。
1、什么叫飞机模型一般认为不能飞行的，以某种飞机的实际尺寸按一定比例制作的模型叫飞机模型。
2、什么叫模型飞机一般称能在空中飞行的模型为模型飞机，叫航空模型。
二、模型飞机的组成模型飞机一般与载人的飞机一样，主要由机翼、尾翼、机身、起落架和发动机五部分组成。
1、机翼——是模型飞机在飞行时产生升力的装置，并能保持模型飞机飞机飞行时的横侧安定。
2、尾翼——包括水平尾翼和垂直尾翼两部分。
水平尾翼可保持模型飞机飞行时的俯仰安定，垂直尾翼保持模型飞机飞行时的方向安定。
水平尾翼上的升降舵能控制模型飞机的升降，垂直尾翼上的方向舵可控制模型飞机的飞行方向。
3、机身——将模型的各部分联结成一个整体的主干部分叫机身。
同时机身内可以装载必要的控制机件，设备和燃料等。
4、起落架——供模型飞机起飞、着陆和停放的装置。
前部一个起落架，后面两面三个起落架叫前三点式；前部两面三个起落架，后面一个起落架叫后三点式。
5、发动机——它是模型飞机产生飞行动力的装置。
模型飞机常用的动力装置有：橡筋束、活塞式发动机、喷气式发动机、电动机。
三、航空模型技术常用术语1、翼展——机翼（尾翼）左右翼尖间的直线距离。
（穿过机身部分也计算在内）。
2、机身全长——模型飞机最前端到最末端的直线距离。
3、重心——模型飞机各部分重力的合力作用点称为重心。
4、尾心臂——由重心到水平尾翼前缘四分之一弦长处的距离。
5、翼型——机翼或尾翼的横剖面形状。
6、前缘——翼型的最前端。
7、后缘——翼型的最后端。
8、翼弦——前后缘之间的连线。
9、展弦比——翼展与平均翼弦长度的比值。
展弦比大说明机翼狭长。
（1）伯努利原理如果两手各拿一张薄纸，使它们之间的距离大约4~6厘米。
然后用嘴向这两张纸中间吹气，你会看到，这两张纸不但没有分开，反而相互靠近了，而且用最吹出的气体速度越大，两张纸就越靠近。
从这个现象可以看出，当两纸中间有空气流过时，压强变小了，纸外压强比纸内大，内外的压强差就把两纸往中间压去。
中间空气流动的速度越快，纸内外的压强差也就越大。
（2）机翼升力原理飞机机翼地翼剖面又叫做翼型，一般翼型的前端圆钝、后端尖锐，上表面拱起、下表面较平，呈鱼侧形。
前端点叫做前缘，后端点叫做后缘，两点之间的连线叫做翼弦。
当气流迎面流过机翼时,由于机翼地插入，被分成上下两股。
通过机翼后，在后缘又重合成一股。
由于机翼上表面拱起，是上方的那股气流的通道变窄。
根据气流的连续性原理和伯努利定理可以得知，机翼上方的压强比机翼下方的压强小，也就是说，机翼下表面受到向上的压力比机翼上表面受到向下的压力要大，这个压力差就是机翼产生的升力。
（3）失速原理在机翼迎角较小的范围内，升力随着迎角的加大而增大。
但是，当迎角加大到某个值时，升力就不再增加了。
这时候的迎角叫做临界迎角。
当超过临界迎角后，迎角再加大，阻力增加，升力反而减小。
这现象就叫做失速。
产生失速的原因是：由于迎角的增加，机翼上表面从前缘到最高点压强减小和从最高点到后缘压强增大的情况更加突出。
当超过临界迎角以后，气流在流过机翼的最高点不多远，就从翼表面上分离；了，在翼面后半部分产生很大的涡流，造成阻力增加，升力减小。
（4）人工扰流方案要推迟失速的发生，就要想办法使气流晚些从机翼上分离。
机翼表面如果是层流边界层，气流比较容易分离；如果是絮流边界层，气流比较难分离。
也就是说，为了推迟失速，在机翼表面要造成絮流边界层。
一般来说，雷诺数增大，机翼表面的层流边界层容易变成絮流边界层。
但是，模型飞机的速度很低，翼弦很小，所以雷诺数不可能增大很大。
要推迟模型飞机失速的发生，就必须要想别的办法。
一、什么叫航空模型二、在国际航联制定的竞赛规则里明确规定“航空模型是一种重于空气的，有尺寸限制的，带有或不带有发动机的，不能载人的航空器，就叫航空模型。
其技术要求是：三、最大飞行重量同燃料在内为五千克；四、最大升力面积一百五十平方分米；五、最大的翼载荷100克/平方分米；六、活塞式发动机最大工作容积10亳升。
七、1、什么叫飞机模型八、一般认为不能飞行的，以某种飞机的实际尺寸按一定比例制作的模型叫飞机模型。
九、2、什么叫模型飞机十、一般称能在空中飞行的模型为模型飞机，叫航空模型。
十一、二、模型飞机的组成十二、模型飞机一般与载人的飞机一样，主要由机翼、尾翼、机身、起落架和发动机五部分组成。
十三、1、机翼——是模型飞机在飞行时产生升力的装置，并能保持模型飞机飞机飞行时的横侧安定。
十四、2、尾翼——包括水平尾翼和垂直尾翼两部分。
水平尾翼可保持模型飞机飞行时的俯仰安定，垂直尾翼保持模型飞机飞行时的方向安定。
水平尾翼上的升降舵能控制模型飞机的升降，垂直尾翼上的方向舵可控制模型飞机的飞行方向。
十五、3、机身——将模型的各部分联结成一个整体的主干部分叫机身。
同时机身内可以装载必要的控制机件，设备和燃料等。
十六、4、起落架——供模型飞机起飞、着陆和停放的装置。
前部一个起落架，后面两面三个起落架叫前三点式；前部两面三个起落架，后面一个起落架叫后三点式。
十七、5、发动机——它是模型飞机产生飞行动力的装置。
模型飞机常用的动力装置有：橡筋束、活塞式发动机、喷气式发动机、电动机。
十八、三、航空模型技术常用术语十九、1、翼展——机翼（尾翼）左右翼尖间的直线距离。
（穿过机身部分也计算在内）。
二十、2、机身全长——模型飞机最前端到最末端的直线距离。
二十一、3、重心——模型飞机各部分重力的合力作用点称为重心。
二十二、4、尾心臂——由重心到水平尾翼前缘四分之一弦长处的距离。
二十三、5、翼型——机翼或尾翼的横剖面形状。
二十四、6、前缘——翼型的最前端。
航空模型基础知识教程（一）应大家的要求顶起来求精一、什么叫航空模型在国际航联制定的竞赛规则里明确规定“航空模型是一种重于空气的，有尺寸限制的，带有或不带有发动机的，不能载人的航空器，就叫航空模型。
其技术要求是：最大飞行重量同燃料在内为五千克；最大升力面积一百五十平方分米；最大的翼载荷100克/平方分米；活塞式发动机最大工作容积10亳升。
1、什么叫飞机模型一般认为不能飞行的，以某种飞机的实际尺寸按一定比例制作的模型叫飞机模型。
2、什么叫模型飞机一般称能在空中飞行的模型为模型飞机，叫航空模型。
二、模型飞机的组成模型飞机一般与载人的飞机一样，主要由机翼、尾翼、机身、起落架和发动机五部分组成。
1、机翼——是模型飞机在飞行时产生升力的装置，并能保持模型飞机飞机飞行时的横侧安定。
2、尾翼——包括水平尾翼和垂直尾翼两部分。
水平尾翼可保持模型飞机飞行时的俯仰安定，垂直尾翼保持模型飞机飞行时的方向安定。
水平尾翼上的升降舵能控制模型飞机的升降，垂直尾翼上的方向舵可控制模型飞机的飞行方向。
3、机身——将模型的各部分联结成一个整体的主干部分叫机身。
同时机身内可以装载必要的控制机件，设备和燃料等。
4、起落架——供模型飞机起飞、着陆和停放的装置。
前部一个起落架，后面两面三个起落架叫前三点式；前部两面三个起落架，后面一个起落架叫后三点式。
5、发动机——它是模型飞机产生飞行动力的装置。
模型飞机常用的动力装置有：橡筋束、活塞式发动机、喷气式发动机、电动机。
三、航空模型技术常用术语1、翼展——机翼（尾翼）左右翼尖间的直线距离。
（穿过机身部分也计算在内）。
2、机身全长——模型飞机最前端到最末端的直线距离。
3、重心——模型飞机各部分重力的合力作用点称为重心。
4、尾心臂——由重心到水平尾翼前缘四分之一弦长处的距离。
5、翼型——机翼或尾翼的横剖面形状。
6、前缘——翼型的最前端。
7、后缘——翼型的最后端。
8、翼弦——前后缘之间的连线。
9、展弦比——翼展与平均翼弦长度的比值。
航模技术知识点总结航空模型是指模拟飞行器或飞行器部件的机型，通常用于模拟实际飞行器的设计、操作和性能。
在航空模型领域，有许多技术知识点需要掌握，涉及到飞行器的设计、动力系统、控制系统、材料科学、飞行技术等方面。
本文将对航模技术知识点进行总结，以帮助模型爱好者更好地了解和掌握航模技术。
1. 飞行器设计飞行器设计是航模技术中的一个重要环节，它涉及到飞行器的外形设计、结构设计、气动设计和重心位置等方面。
在飞行器的外形设计中，需要考虑飞行器的气动性能和飞行稳定性，以及飞行器的外观美感和造型设计。
在飞行器的结构设计中，需要考虑飞行器的结构强度和轻量化设计，以满足飞行器的飞行性能和耐用性要求。
在飞行器的气动设计中，需要考虑飞行器的升力和阻力特性，以及飞行器的气动性能和飞行稳定性。
2. 动力系统动力系统是航模技术中的另一个重要环节，它涉及到飞行器的动力来源、动力传输和动力控制等方面。
在动力系统中，常见的动力来源包括电动动力、燃气动力和弹射动力等。
在动力传输中，需要考虑动力传输装置的传动效率和传动稳定性，以及动力传输装置的选用和安装。
在动力控制中，需要考虑动力控制装置的控制精度和控制可靠性，以及动力控制装置的响应速度和响应灵敏度。
3. 控制系统控制系统是航模技术中的另一个重要环节，它涉及到飞行器的姿态控制、飞行控制和导航控制等方面。
在控制系统中，需要考虑飞行器的姿态稳定性和飞行性能，以及飞行器的控制精度和控制可靠性。
在姿态控制中，需要考虑姿态控制装置的稳定性和精度，以及姿态控制装置的控制方法和控制原理。
在飞行控制中，需要考虑飞行控制装置的飞行性能和飞行稳定性，以及飞行控制装置的控制方式和控制逻辑。
4. 材料科学材料科学是航模技术中的另一个重要环节，它涉及到飞行器的材料选择、材料性能和材料加工等方面。
在材料科学中，需要考虑飞行器的材料强度和材料韧性，以及飞行器的材料耐久性和材料疲劳性。
在材料选择中，需要考虑材料的重量和材料的成本，以及材料的可加工性和材料的可靠性。
一、航空模型的基本原理与基本知识1)航空模型空气动力学原理1、力的平衡飞行中的飞机要求手里平衡，才能平稳的飞行。
如果手里不平衡，依牛顿第二定律就会产生加速度轴力不平衡则会在合力的方向产生加速度。
飞行中的飞机受的力可分为升力、重力、阻力、推力﹝如图1-1﹞。
升力由机翼提供，推力由引擎提供，重力由地心引力产生，阻力由空气产生，我们可以把力分解为两个方向的力，称x 与y 方向﹝当然还有一个z方向，但对飞机不是很重要，除非是在转弯中﹞，飞机等速直线飞行时x方向阻力与推力大小相同方向相反，故x方向合力为零，飞机速度不变，y方向升力与重力大小相同方向相反，故y方向合力亦为零，飞机不升降，所以会保持等速直线飞行。
图1-1弯矩不平衡则会产生旋转加速度，在飞机来说，X轴弯矩不平衡飞机会滚转，Y轴弯矩不平衡飞机会偏航、Z轴弯矩不平衡飞机会俯仰﹝如图1-2﹞。
图1-22、伯努利定律伯努利定律是空气动力最重要的公式，简单的说流体的速度越大，静压力越小，速度越小，静压力越大，流体一般是指空气或水，在这里当然是指空气，设法使机翼上部空气流速较快，静压力则较小，机翼下部空气流速较慢，静压力较大，两边互相较力﹝如图1-3﹞，于是机翼就被往上推去，然后飞机就飞起来，以前的理论认为两个相邻的空气质点同时由机翼的前端往后走，一个流经机翼的上缘，另一个流经机翼的下缘，两个质点应在机翼的后端相会合﹝如图1-4﹞，经过仔细的计算后发觉如依上述理论，上缘的流速不够大，机翼应该无法产生那么大的升力，现在经风洞实验已证实，两个相邻空气的质点流经机翼上缘的质点会比流经机翼的下缘质点先到达后缘﹝如图1-5﹞。
图1-3图1-4图1-53、翼型的种类１全对称翼：上下弧线均凸且对称。
２半对称翼：上下弧线均凸但不对称。
３克拉克Y翼：下弧线为一直线，其实应叫平凸翼，有很多其它平凸翼型，只是克拉克Y翼最有名，故把这类翼型都叫克拉克Y翼，但要注意克拉克Y翼也有好几种。
