HelloM3_JLINK V8固件烧录指导

JLINK 固件烧写说明
1. 确保电路焊接完毕后，没有短路，没有开路。

2. 此时插上USB 线连上电脑，会出现无法识别的USB 设备
3. 将板上的ERASE 管脚用跳线接高电平超过20 秒，将芯片的全部FLASH 擦出。

4. 拔掉USB线，也就是使板子断电。

注意去掉ERASE 管跳线。

5. 插上USB 线，将TST 管脚用跳线接高电平超过10 秒，此时芯片拷贝BOOT 固件到第一启动区。

6. 拔掉USB线，也就是使板子断电。

注意去掉TST管脚跳线。

7. 在次插上USB时，电脑会发现新硬件，安装SAM-BA软件后，发现的新硬件会自动完成驱动。

8. 打开SAM-BA软件会出现下面图片。

点连接。

9. 在发送文件处，加入你要写入的固件，点发送
出现扇区解锁后，点是。

此时就会开始下载固件。

下载完后出现是否要加锁扇区，这里要点击否。

如果点是，JLINK 将不能完成自动升级。

10. 大功告成，重新连接USB后指示灯会闪动，安装上Jlink驱动后，就可以工作。

，JLINK 调试速度就是快，我调试相同的板子（CM3核心的LM3s2412）比周工LM_LINK 快上
10 倍。

要送SWD模式速度更快，2M的速度就是爽。

可以加快你的开发速度。

步骤：1.JLink和你的板子连接（别告诉我不会，我截图能力有限）JLink一端通过JTAG口连接到板子上（具体连接方式还要看硬件连线，不过一般都是这样了，我用的转接板），另一端是USB口连接到你的主机上；2.运行JLink如果第一步连接正确，启动后将显示以下界面，如果没有检测到CPU，命令行使用usb 命令连接板子，r命令识别CPU，正确识别如下所示：3.下载程序（nand_flash启动方式）1）loadbin c:\init.bin 0xc000000 ，init.bin 为小于8k的cpu、内存、时钟初始化程序，下载到片内sram运行，以便加载u-boot到内存完成烧写flash。

2）setpc 0xc0000003）g4）h5）loadbin c:\boot.bin 0x57e00000 （不知道飞凌的u-boot的链接地址是不是0x57e00000，呵呵，经验证确实是，当直接加载到内存时只有加载到0x57e00000才能运行，）6）setpc 0x57e000007）g 运行u-boot运行u-boot前先打开dnw或者串口终端，待boot启动后读秒时，迅速敲回车，使u-boot 停在其命令行下：In: serialOut: serialErr: serialHit any key to stop autoboot: 0SMDK6410 #8)加载要烧写的程序镜像到内存0x50008000如下所示：loadbin c:\boot.bin 0x500080009）输入擦除Nandflash命令，输入命令：#nand erase 0 100000 擦除Nandflash 从0 开始的1MB 大小的区域。

10）将uboot 程序写入到Nandflash，输入命令：#nand write.uboot 50008000 0 100000 （把内存地址处0x50008000的内容，烧写到nand从0地址开始到100000）。

Jlink固件更新教程一、适用问题1、固件丢失，Jlink瘫痪。

2、解决了MDK4.5以上不能识别山寨Jlink的问题3、山寨的Jlink V8在MDK4.54上提示升级（update firmware），升级之后，弹出一个界面说我的jlink是克隆版本，需要下载OEM什么的，如下图二、1、所需软件如下：winHEX、sam-ba2、所需工具如下：跳帽一个（或者镊子）、Jlink V8固件（我已改好）3、SAM-ba的安装方法：双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标，我们一般常用sam-ba V2.9，因为比V2.4的好用4、winHEX安装方法免安装，解压WinHex17.ZIP文件，运行三、固件更改使用winHEX打开V8.bin 固件,并且找到以0xFF00为起始地址的4个Bytes并将其修改为0xFFFFFFFF,并在下面不远的地方找到GDBFull，其相对应的十六进制的代码47 4442 46 75 6C 6C 改成47 44 42 46 55 4C 4C （将小写的改成大写的，目的是跳过GDBFull）并且保存此修改好的固件文件。

此步骤我已经改好了，改好的固件放在可用固件软件文件夹下面四、固件更新1、擦除芯片并进入编程模式（1）打开JLINK 外壳，见到JLINK内部电路如下图所示。

A = ERASEB = TST（2）使用USB线连接JLINK与PC机，以提供JLINK工作电源。

（3）短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

（4）短接图中,B处的两个过孔。

（5）使用USB线连接JLINK与PC机，至少超过10秒后（此时电脑显示一个无法识别的硬件设备），拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

A = ERASEB = TST使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

1.3更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

拔掉JLINK与PC机之间的USB线。

至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

JLINK固件丢失，无法识别的USB设备解决办法出现此问题的原因为J-LINK固件丢失所致，只要重新刷固件进去即可恢复正常。

重刷固件的步骤如下：特别提醒，请不要在window 7 操作系统下操作，否则必败无疑。

1 J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1 安装固件烧录软件请下载AT91-ISP下载软件。

"下载地址:点击此处下载J-LINK V8固件和刷固件的工具软件安装下载好的Install AT91-ISP v1.13.exe软件"双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2 擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

"A处为ERASE跳线，B处为TST跳线(可能有些J-LINK的这两个跳线不在这个位置)使用USB线连接JLINK与PC机，以提供JLINK工作电源。

"短接图中A的两个过孔约25秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P" C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

"使用USB线连接JLINK与PC机，至少超过20秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

"断开图中B处的短接。

"1.3 更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG"v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG" v2.4软件中的Write Flash按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write" Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

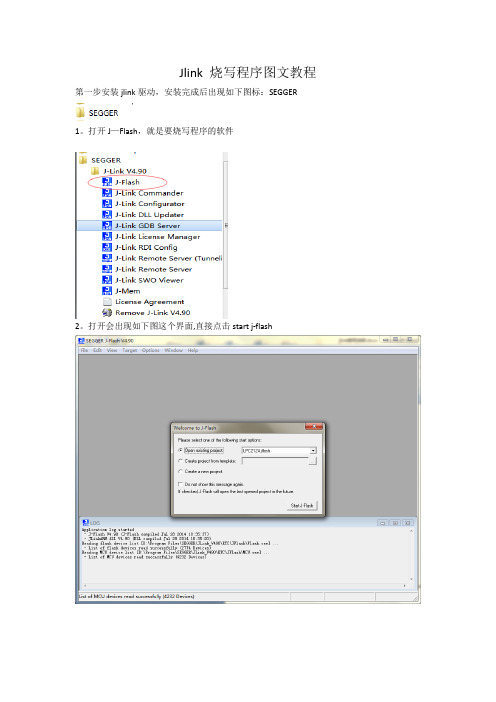

Jlink 烧写程序图文教程第一步安装jlink驱动，安装完成后出现如下图标：SEGGER1。

打开J—Flash，就是要烧写程序的软件2。

打开会出现如下图这个界面,直接点击start j-flash3。

进入后，点击open project，打开工程4。

选择你的cpu芯片的对应jflash,下图是对应的NXP的LPC2114这款芯片，D：\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP,这个是路径完成后,会提示成功的标语，下图中我已经选择了下载文件，所以出现了对应的二进制文件,正常情况下到这一步是没有出现2进制文件的，这时需要点击图中的connect，如果出现下面错误,就是提示could not find any flash devices ,这表示连接不成功，解决的办法就是，选择options—project settings ，改变cpu设备点击CPU选项，按图中选择device,找到你对应的cpu就可以了这是提示连接成功的截图。

之后就可以选择你所需要下载的程序文件了，点击file—open data file这边需要注意的是，每次只能打开一个程序文件，比如图中的二进制文件,只能有一个接着就是烧写了,点击target – program如果出现read memory error 错误，有2个选择，1关闭当前要下载的程序，重新选择二进制文件，2，选择target中的program&verify 或者auto，一般情况下auto这个选择都是可以执行的，这个auto一般情况下都是下载成功的,如果到这一步还不成功的话，就选择关闭软件，按上面再来一次，或者重新选择程序，最后一张图就是下载成功的提示，一切完成。

Jlink 烧写法式图文教程之马矢奏春创作第一步装置jlink驱动,装置完成后呈现如下图标：SEGGER1.翻开JFlash,就是要烧写法式的软件2.翻开会呈现如下图这个界面,直接点击start jflash3.进入后,点击open project,翻开工程4.选择你的cpu芯片的对应jflash,下图是对应的NXP的LPC2114这款芯片,D:\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP,这个是路径完成后,会提示胜利的口号,下图中我已经选择了下载文件,所以呈现了对应的二进制文件,正常情况下到这一步是没有呈现2进制文件的,这时需要点击图中的connect,如果呈现下面毛病,就是提示could not find any flash devices ,这暗示连接不胜利,解决的法子就是,选择options—project settings ,改变cpu设备点击CPU选项,按图中选择device,找到你对应的cpu就可以了这是提示连接胜利的截图.之后就可以选择你所需要下载的法式文件了,点击file—open data file这边需要注意的是,每次只能翻开一个法式文件,比如图中的二进制文件,只能有一个接着就是烧写了,点击target – program如果呈现read memory error 毛病,有2个选择,1关闭以后要下载的法式,重新选择二进制文件,2,选择target中的program&verify 或者auto,一般情况下auto这个选择都是可以执行的,这个auto一般情况下都是下载胜利的,如果到这一步还不胜利的话,就选择关闭软件,按上面再来一次,或者重新选择法式,最后一张图就是下载胜利的提示,一切完成.。

飞凌jlink v8 重新烧录解决不识别usb，灯不亮的问题。

参考了网上的饿jlink v8固件烧录指导。

首先，下载工具✧ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

✧安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

然后要擦除jlink的芯片，我的飞凌推荐的jlink电路图如下不是很清楚在红色矩形框位置内，有3对短接孔，分别是erase jtagsel tst.准备好电线或是曲别针么得，一会要短接他们。

✧使用USB线连接JLINK与PC机，以提供JLINK工作电源。

✧短接图中erase的两个过孔约5秒。

断开erase位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

✧短接图中, tst处的两个过孔。

✧使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中tst处一直处于可靠的端接状态）。

✧断开图中tst处的短接。

然后再插上usb线，这时候系统提示发现新硬件atm6124。

，通过向导从网络上自动安装驱动就行了。

1.1更新固件✧双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

✧将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK与PC机）。

✧点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

✧烧录好后，会看到jlink红灯亮起✧拔掉JLINK与PC机之间的USB线。

J-LINK V8 无啦啦罢工修复办法1. 前情抒意J-LINK在使用过程中会有意或无意地无啦啦罢工，插上USB 居然一点反应都没有（指示灯不亮），更TM可气的是电脑右下角还提示找不到USB ，NND！上次使用时还好好的挺听话的，现在居然给我来这套! 坏了？丢一边，这对手头宽裕的工程师来说不算什么，再买个质量好的其它品牌就好了。

可是对于手头不怎么宽裕的工程师（在中国这地方工程师不怎么值钱啊！晕！）来说，TND头疼啊！！！呵呵。

别急。

上网SO下，到底怎么回事啊，就算‘死’也要’死’得明明白白啊! 是吧？ SO。

SO。

意想不到的事发生了！中国人就是强啊！哈哈。

居然固件坏了,自已坏的？这产品T NND太有创意了！！！。

找到原因啦就好办啦（可以松下口气了）。

下面是网上SO到的修复办法整理如下。

2.固件修复办法2.1安装固件烧录软件²请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

²安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

2.2擦除芯片并进入编程模式²打开JLINK 外壳，见到JLINK内部电路如下图所示。

²使用USB线连接JLINK与PC机，以提供JLINK工作电源。

²短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

²短接图中,B处的两个过孔。

²使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

²断开图中B处的短接。

Jlink固件升级1.1安装固件升级烧录软件1、找到jlink烧录软件文件夹里的Setup_JLinkARM_V486b，按提示完成安装，如有需要，重启电脑，然后将JLINK一头连接到电脑，另一头连接到目标板的JLINK插座。

2、找到jlink烧录软件文件夹里的sam-ba_2.12，双击进行安装。

3、找到jlink烧录软件文件夹里的Install_AT91-ISP_v1.12，双击进行安装。

1.2擦除芯片并进入编程模式1、打开Jlink外壳，内部电路图如下。

A =ERASE B=TST2、【未在背部标有“上电”字样的JLINK操作过程】1、断开JLINKV8与电脑USB的连接2、短接ERASE的两个过孔3、用USB连接电脑与JLINK4、等待10S5、断开电脑与JLINK的USB连接6、断开ERASE的两个过孔。

【在背部标有“上电”字样的JLINK操作过程】1、用USB连接电脑与JLINK2、短接ERASE的两个过孔3、等待10S4、断开ERASE的两个过孔5、断开JLINKV8与电脑USB的连接。

3、将SAM-BA Boot固件复制到FLASH存储器1、断开电脑与JLINK的USB连接2、短接TST处的两个过孔3、使用USB线连接JLINK与PC机4、等待10s5、拔掉USB线，停止给JLINK供电（说明：请确保此过程中，TST处一直处于短接状态）。

6、断开TST的短接。

1.3更新固件1、用USB线连接JLINK和电脑，对JLINK供电，会提示安装USB驱动，安装完成后在在桌面上选择弹出“管理”，找到“设备管理器”，Jlink与PC连接成功的话会看到JLINK的端口，COM口有可能不同。

2、双击sam-ba.exe打开，会出现下面的对话框，COM口可能不一致。

3、单击connect，出现以下界面4、保持设置不变，点击Send File Name：右边的文件夹，在jlink烧录软件文件夹里找到v8.bin，之后再点击Send File;5、等待安装完成，会弹出两个对话框，第一个选择“是”，第二个选择“否”。
