JLINKV8固件烧录和固件升级指导_图文(精)

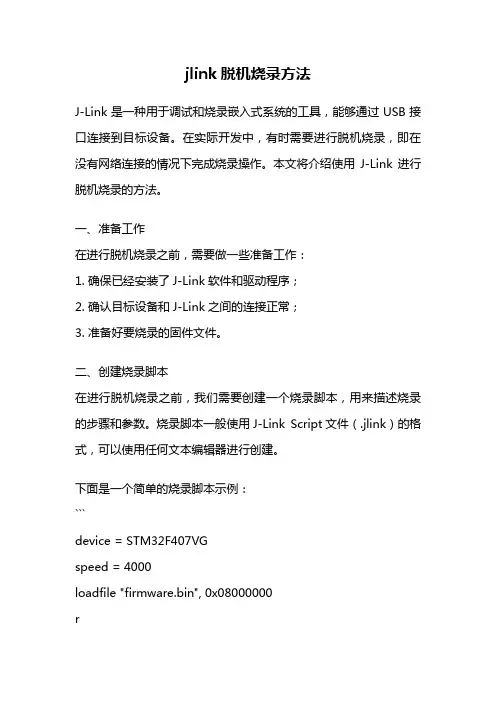

jlink脱机烧录方法J-Link是一种用于调试和烧录嵌入式系统的工具，能够通过USB接口连接到目标设备。

在实际开发中，有时需要进行脱机烧录，即在没有网络连接的情况下完成烧录操作。

本文将介绍使用J-Link进行脱机烧录的方法。

一、准备工作在进行脱机烧录之前，需要做一些准备工作：1. 确保已经安装了J-Link软件和驱动程序；2. 确认目标设备和J-Link之间的连接正常；3. 准备好要烧录的固件文件。

二、创建烧录脚本在进行脱机烧录之前，我们需要创建一个烧录脚本，用来描述烧录的步骤和参数。

烧录脚本一般使用J-Link Script文件（.jlink）的格式，可以使用任何文本编辑器进行创建。

下面是一个简单的烧录脚本示例：```device = STM32F407VGspeed = 4000loadfile "firmware.bin", 0x08000000rg```其中，device指定了目标设备的型号，speed指定了烧录速度，loadfile指定了要烧录的固件文件及其加载地址，r表示复位目标设备，g表示开始运行。

三、执行脱机烧录在准备好烧录脚本后，我们可以执行脱机烧录操作了。

打开命令行终端，进入J-Link软件安装目录下的"JLink.exe"所在的路径。

然后执行以下命令：```JLink.exe -CommandFile burn.jlink```其中，burn.jlink是我们之前创建的烧录脚本文件。

执行该命令后，J-Link将会按照脚本中描述的步骤和参数进行烧录操作。

四、脱机烧录注意事项在进行脱机烧录时，需要注意以下几点：1. 确保目标设备和J-Link之间的连接正常，可以使用J-Link Commander等工具进行连接测试；2. 确保烧录脚本中的设备型号、烧录速度和固件文件路径等参数设置正确；3. 在烧录之前，最好将目标设备进行复位，以确保烧录操作的准确性；4. 如果烧录过程中出现错误，可以通过J-Link提供的调试功能进行故障排查。

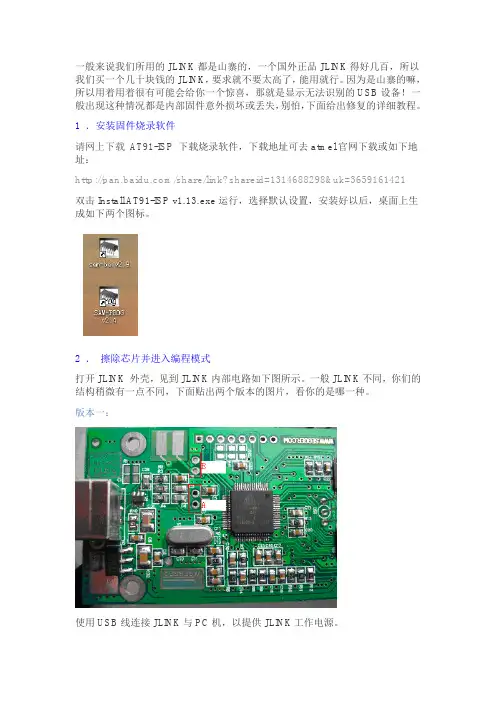

一般来说我们所用的JLINK都是山寨的，一个国外正品JLINK得好几百，所以我们买一个几十块钱的JLINK，要求就不要太高了，能用就行。

因为是山寨的嘛，所以用着用着很有可能会给你一个惊喜，那就是显示无法识别的USB设备！一般出现这种情况都是内部固件意外损坏或丢失，别怕，下面给出修复的详细教程。

1．安装固件烧录软件请网上下载AT91-ISP下载烧录软件，下载地址可去atmel官网下载或如下地址：/share/link?shareid=1314688298&uk=3659161421双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

2．擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

一般JLINK不同，你们的结构稍微有一点不同，下面贴出两个版本的图片，看你的是哪一种。

版本一：使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK 与P C间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK 供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

版本二：1.使用USB线连接JLINK与PC机，以提供JLINK工作电源2.短接图中ERASE的两个过孔约5秒。

断开ERASE位置的两个过孔的短接。

然后拔掉JLINK与PC间的USB线（注意先后顺序）3.短接图中,TST处的两个过孔4.使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中TST处一直处于可靠的短接状态）5.断开图中TST处的短接3.更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROGv2.4烧录软件，按下图所示进行设置。

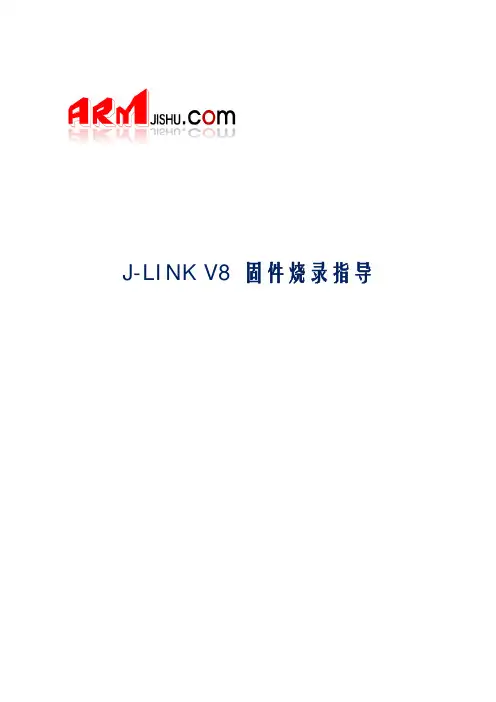

J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

A = ERASEB = TST使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

1.3更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

拔掉JLINK与PC机之间的USB线。

至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

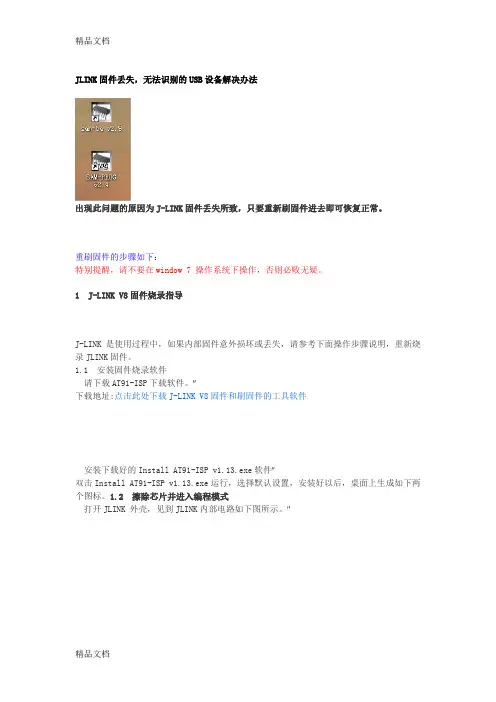

JLINK固件丢失，无法识别的USB设备解决办法出现此问题的原因为J-LINK固件丢失所致，只要重新刷固件进去即可恢复正常。

重刷固件的步骤如下：特别提醒，请不要在window 7 操作系统下操作，否则必败无疑。

1 J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1 安装固件烧录软件请下载AT91-ISP下载软件。

"下载地址:点击此处下载J-LINK V8固件和刷固件的工具软件安装下载好的Install AT91-ISP v1.13.exe软件"双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2 擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

"A处为ERASE跳线，B处为TST跳线(可能有些J-LINK的这两个跳线不在这个位置)使用USB线连接JLINK与PC机，以提供JLINK工作电源。

"短接图中A的两个过孔约25秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P" C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

"使用USB线连接JLINK与PC机，至少超过20秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

"断开图中B处的短接。

"1.3 更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG"v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG" v2.4软件中的Write Flash按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write" Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中,如果内部固件意外损坏或丢失,请参考下面操作步骤说明,重新烧录JLINK固件。

1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址:/dyn/products/tools_card.asp?tool_id=3883在打开的网页中,下载下图中红色框所示软件。

安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行,选择默认设置,安装好以后,桌面上生成如下两个图标。

1.2擦除芯片并进入编程模式打开JLINK 外壳,见到JLINK内部电路如下图所示。

A = ERASEB = TST使用USB线连接JLINK与PC机,以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C 间的USB线(注意先后顺序。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机,至少超过10秒后,拔掉USB线,停止给JLINK 供电(说明:请确保此过程中,图中B处一直处于可靠的端接状态。

断开图中B处的短接。

1.3更新固件双击桌面上的SAM-PROG v2.4图标,运行SAM-PROG v2.4烧录软件,按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时,SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。

(注意,先打开SAM-PROG v2.4再连接JLINK 与PC机。

点击Write Flash 按钮,烧录固件,待烧录完成后,Active Connection:将变为1。

拔掉JLINK与PC机之间的USB线。

至此,JLINK V8的固件已经更新完毕,正常情况下,连接电脑与JLINK V8时,JLINK V的指示灯将闪烁,然后常绿。

请参照JLINK V8用户手册说明,使用JLINK V8进行调试仿真。

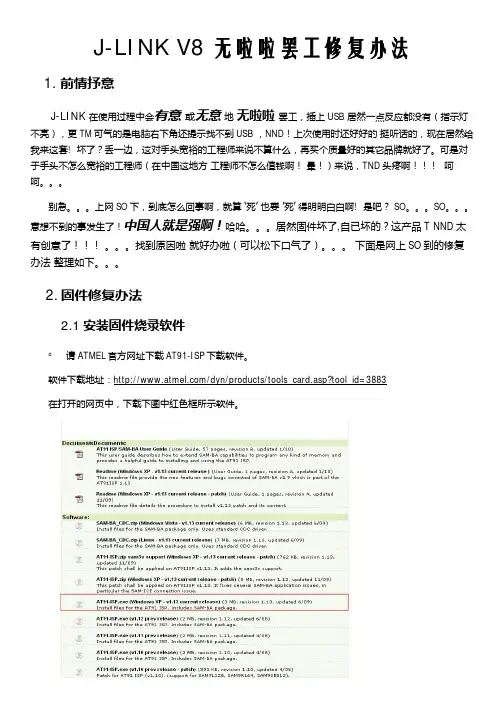

J-LINK V8 无啦啦罢工修复办法1. 前情抒意J-LINK在使用过程中会有意或无意地无啦啦罢工，插上USB 居然一点反应都没有（指示灯不亮），更TM可气的是电脑右下角还提示找不到USB ，NND！上次使用时还好好的挺听话的，现在居然给我来这套! 坏了？丢一边，这对手头宽裕的工程师来说不算什么，再买个质量好的其它品牌就好了。

可是对于手头不怎么宽裕的工程师（在中国这地方工程师不怎么值钱啊！晕！）来说，TND头疼啊！！！呵呵。

别急。

上网SO下，到底怎么回事啊，就算‘死’也要’死’得明明白白啊! 是吧？ SO。

SO。

意想不到的事发生了！中国人就是强啊！哈哈。

居然固件坏了,自已坏的？这产品T NND太有创意了！！！。

找到原因啦就好办啦（可以松下口气了）。

下面是网上SO到的修复办法整理如下。

2.固件修复办法2.1安装固件烧录软件²请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

²安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

2.2擦除芯片并进入编程模式²打开JLINK 外壳，见到JLINK内部电路如下图所示。

²使用USB线连接JLINK与PC机，以提供JLINK工作电源。

²短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

²短接图中,B处的两个过孔。

²使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

²断开图中B处的短接。

修复山寨jlink V8固件丢失问题今天插上jlink，电脑提示不能识别，发现灯也不亮了，上网查找发现很可能是固件丢失，打开上盖，如图擦除芯片并进入编程模式短接ERASE那两个焊盘，然后断开USB，之后插上USB，等待半分钟，]再短接TST那两个焊盘,断开USB，再插上USB，再等待半分钟，这时应该就可以识别了更新固件安装Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置1.将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）2.点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为13.拔掉JLINK与PC机之间的USB线至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

最近在使用jlink调试的时候，遇到一种情况：电路板的电源关了，但是jlink没有拔下，于是电路板还在工作中，只不过外设的电流很低。

对于这种情况我暗自庆幸，不用外置电源也可以调试，快哉快哉。

可不知，两三次过去，我的jlink的指示灯就不亮了，我心里想完蛋了，jlink 去见马克思了。

幸好我在阿莫论坛看到一个帖子，才将jlink起死回生。

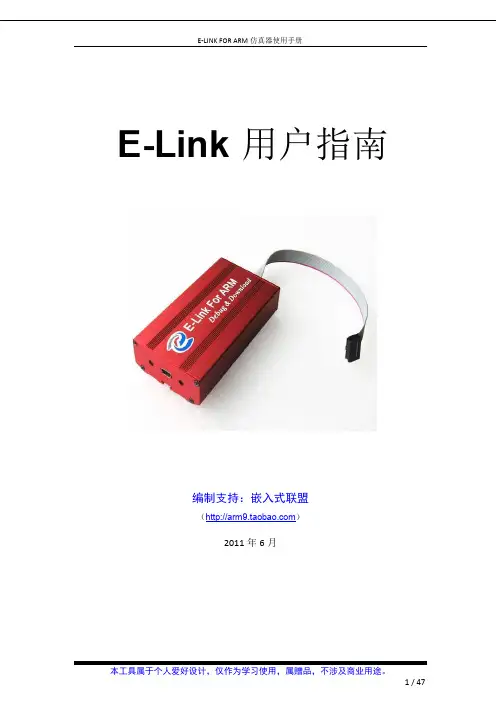

E-Link用户指南编制支持：嵌入式联盟（）2011年6月目录1. E-Link ARM JTAG仿真器简介 (3)2. E-LINK驱动安装 (5)3. E-LINK在各个主流开发环境下的设置 (8)3.1. K eilMDK开发环境 (8)3.2. A DS开发环境 (12)3.2.1 E-LINK 在ARM11 (Tiny6410/Mini6410)上的调试 (22)3.3. I AR开发环境下使用E-Link (26)4. J-FLASH ARM使用设置 (36)附录：E-LINK 与 J-LINK V8 对比 (43)1. E-Link FOR ARM仿真器简介E-Link FOR ARM(本文中简称E-Link), 是专为ARM开发设计爱好者调试、仿真以及下载（Debug & download ）而推出的JTAG 仿真调试工具。

作为一款专用的ARM JTAG仿真器，E-LINK兼容目前市面大多数JLINK仿真器功能，可配合IAR EWARM，ADS，KEILMDK，WINARM，RealView 等集成开发环境，支持了几乎所有的ARM7/ARM9/ARM11 内核芯片的仿真，通过RDI 接口和各集成开发环境无缝连接，E-LINK突出的亮点之一——支持全自动固件升级，堪称完美地解决了困扰广大学习开发者的固件升级问题。

连接、操作极为方便，易于上手。

E-LINK适用于当前各类主流ARM开发板的仿真调试，是学习开发ARM最具实用价值的开发工具。

可直接使用于各类STM32,2440,6410系列开发板，能够与友善之臂 mini2440/micro2440/ mini6410/Tiny6410，飞凌FL2440/OK6410，华天正Real6410 等产品完美配合。

E-Link 基本介绍如下图所示：* E-LINK 的内部全部采用原装进口芯片，如 CPU，双缓冲，USB口保护电路，ESD ，自动恢复保险丝，包括3.3V电源芯片等; E-LINK的外部结构采用红色铝合金金属外壳。

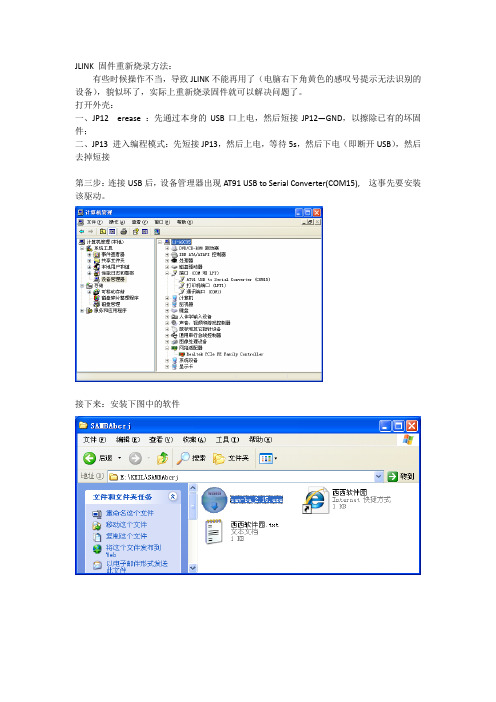

JLINK 固件重新烧录方法：
有些时候操作不当，导致JLINK不能再用了（电脑右下角黄色的感叹号提示无法识别的设备），貌似坏了，实际上重新烧录固件就可以解决问题了。

打开外壳：
一、JP12 erease：先通过本身的USB口上电，然后短接JP12—GND，以擦除已有的坏固件；
二、JP13 进入编程模式：先短接JP13，然后上电，等待5s，然后下电（即断开USB），然后去掉短接
第三步：连接USB后，设备管理器出现AT91 USB to Serial Converter(COM15), 这事先要安装该驱动。

接下来：安装下图中的软件
打开，选择串口号：
连接后：
然后选择好的固件，文件后缀为bin的，Send File就可以了。

另外，有些固件需要破解。

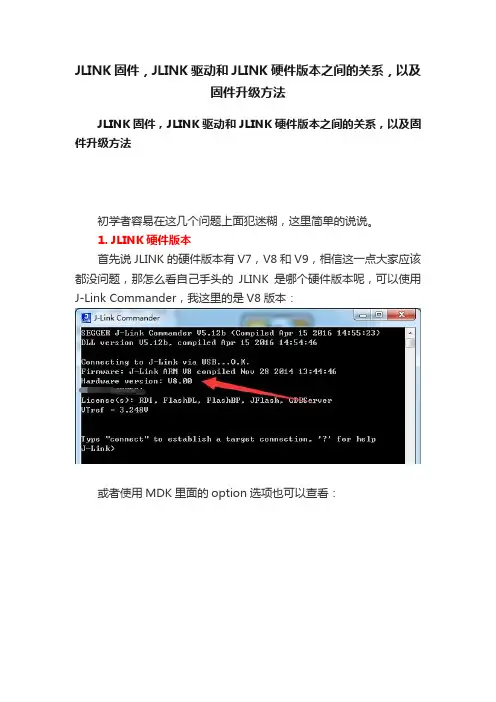

JLINK固件，JLINK驱动和JLINK硬件版本之间的关系，以及固件升级方法JLINK固件，JLINK驱动和JLINK硬件版本之间的关系，以及固件升级方法初学者容易在这几个问题上面犯迷糊，这里简单的说说。

1. JLINK硬件版本首先说JLINK的硬件版本有V7，V8和V9，相信这一点大家应该都没问题，那怎么看自己手头的JLINK是哪个硬件版本呢，可以使用J-Link Commander，我这里的是V8版本：或者使用MDK里面的option选项也可以查看：2. JLINK固件每个硬件版本V7，V8和V9都有自己的固件代码，固件代码就是JLINK内部的程序代码。

关于固件代码，官方也会进行升级的，但初学者要把固件升级跟JLINK驱动升级区分开，不是每升级一次JLINK电脑端驱动就需要升级一次固件。

固件程序也是有那么几个版本。

那我们怎么查看自己手头JLINK的固件版本并进行升级呢。

可以使用J-Link Commander或者使用MDK里面的option选项也可以查看：升级固件可以使用JLINK驱动里面自带的小软件J-Link Configurator3. JLINK驱动JLINK驱动就是指的这里的驱动代码：不同的驱动对应不同的DLL，用户可以在MDK的option选项里面查看，这个是跟驱动版本对应的。

MDK这里显示的DLL版本是MDK安装包里面自带的JLINK驱动版本：并不是说你安装了最新版本的JLINK驱动，MDK安装包里面的驱动也会跟着更新，用户要调用这个小软件，或者在安装JLINK驱动末尾的时候也会弹出这个小软件J-Link DLL Updater：====================================== =============如果用户的JLINK固件版本低于MDK安装包里面的固件版本的话，在使用MDK下载或者调试程序时会提示升级固件，这种方式升级固件也是没问题的。

JLINK V8 固件修复指导JLINK V8 使用过程中，如果自身固件意外失效，参考本文档，重新恢复固件，就可以了。

至于为什么会丢失固件，我们已经有了一点经验，比如，JLINK V8，您打开jcommander后，提示升级固件，此时选择不升级，在命令行中操作一下jlink（例如，设置power on命令对外供电）。

此时再打开一个mdk的工程，在mdk中也会提示您升级固件，此时选择升级。

那么这个jlink的固件就100%挂掉了，只能恢复。

分析了一下原因，是同一个jlink有多个进程在操作，此时就有可能会冲突了。

1. 安装固件烧录软件（该软件win7不能正常工作）解压Install AT91-ISP v1.13.rar 后，运行Install AT91-ISP v1.13.exe 进行安装。

2. 打开JLINK V8外壳，按下图操作3. 严格按顺序操作，使芯片进入编程状态3.1 用USB线连接JLINK与PC，为JLINK 供电3.2 可靠短接，图中“ERASE”处的两个过孔，保持30秒3.3 断开“ERASE”处的短接3.4 拔掉JLINK与PC间的USB线3.5 可靠短接，图中“TST”处的两个过孔（3.6-3.8操作时，该处一直处于短接状态）3.6 用USB线连接JLINK与PC，为JLINK 供电（不要放开“TST”处短接）3.7 保持30秒（不要放开“TST”处短接）3.8 拔掉JLINK与PC间的USB线（不要放开“TST”处短接）3.9 至此，断开“TST”处的短接按照以上顺序操作后，jlink的主芯片，将可以被编程了。

4．为此时的jlink安装驱动此时把JLINK通过USB线与电脑相连，初次使用时，需要安装驱动，驱动位置如下：C:\Program Files\ATMEL Corporation\AT91-ISP v1.13\sam-ba 2.9\drv如果安装路径不同，注意选择一下5、打开烧录软件6、看图，按顺序操作注意选择所要的烧写的bin文件点击烧写等待烧写完成，箭头中的“1”表示正在进行，完成后，会变成“0”OK，完成了，此时JLINK应该红灯长亮，点击“EXIT”退出此时重新插拔jlink，就能正确找到了，使用中还是要注意，是否有多进程操作jlink的情况，如果您能复现固件丢失情况，请及时联系我们，谢谢。

JLINK烧写步骤才能连接得上))步骤1擦除FLASH(需要先擦除FLASH后JTAG才能连接得上上电-->拉高ERASE(短接跳线)-->等待20秒-->断电-->恢复ERASE(移除跳线). A型JLINK的ERASE所在的位置:B型JLINK的ERASE所在的位置:步骤2恢复使用另外的JLINK连接需要烧写固件的JLINK1.JLINK上面的JTAG接口图:(左边为第一脚)JLINK的JTAG接口定义图:从左到右分别为:VCC,GND,NRST,TDI,TCK,TMS,TDO,GND.用来烧写的JLINK的JTAG定义如下:VCC<-->VTrefGND<-->GNDCPU_NRST<-->RESETCPU_TDI<-->TDICPU_TCK<-->TCKCPU_TMS<-->TMSCPU_TDO<-->TDOGND<-->GND步骤3使用J-FLASH来烧写JLINK在烧写FLASH前,我们需要确认JLINK已经连接上待烧写的JLINK.运行jlink.exe如果已经连接上.会显示如下信息:如果显示没有发现芯片.则可能:1.擦除不成功.2.连接线没有接对或接反.连接上芯片以后,我们就可以使用J-FLASH来对目标芯片编程.J-FLASH是JLINK的FLASH下载工具.使用前需要对目标芯片进行设定,这里可以使用设定好的工程模块.File-->Open project选择预先设定好的JLINK.jflash即可.这样,目标芯片和FLASH等都配置好了.再调入我们要下载的固件文件即可:File-->open data file选择HEX文件就好.如果是选择BIN文件,则需要设置调入地址为0x100000再执行Target-->Auto即可进行自动编程.烧写成功后.断开JLINK的电源,再接上PC即可正常使用.Lucking....。

Jlink V8重新下载固件库和无法识别的USB设备解决办法JLINK V8插新电脑，一个不小心点了更新操作，我们的JLINK就不好用了。

这个情况说明我们用的是山寨版。

对于每位电子工程师几乎都会遇到这样的问题。

还有一种情况，当我们更新MDK或者升级MDK软件时，致使某些JLINK无法识别，同样需要重新更新一下JLINK的程序。

windows提醒我们插入的是无法识别的USB设备。

这是因为Jlink中的固件丢失了或者坏掉了，这个时候我们只能把它擦除重新写入固件， Jlink就可以正常的工作了。

收集好前期需要的软件和固件文件(.Bin)下载一个 AT91-ISP ，这是一个固件烧写工具，用它我们才能将我们的固件写入到Jlink中。

当然这个工具有不少版本的，随便一个都可以。

下面就是我们的固件本身了，一般叫做 V8.bin。

这个通常在下载烧写工具的时候都给提供了，找不到的话可以去21ic、CSDN、新浪共享资料上找。

这里我给大下面就是安装这个工具了，全部默认安装就行了。

安装完成后在你的桌面上会多两个图标（如图1）。

图1 安装完成生成的图标按照下面指示严格操作，一定要注意顺序，时间标注留有一点余量，擦除芯片并进入编程模式小心地将Jlink的外壳打开（一般都是卡扣，用手用劲掰，没有螺丝，只要不把塑料弄碎就行），找到图2所示的两组过孔A和B，A处为ERASE跳线，B 处为TST跳线，有可能不同的Jlink，这两个位置不一样，那你就看看他们的连线吧，分清楚A和B。

（对于A和B的截图我是网上截取的，本人的A,B都用排阵焊好了，山寨版还是比较专业的，知道我会遇到这样问题，A,B两处都会标有相应的英文字母，认真观察就能找到了）图21.使用USB线连接JLINK与PC机，给JLINK提供电源。

2.短接图中A的两个过孔约20秒,这里可以超出5到10S左右。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

JLINK V8固件重刷JLINK V8 重新烧录解决PC不识别USB，仿真器灯不亮的问题。

1.首先，下载工具✧A TMEL官方网址下载A T91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

✧安装下载好的Install A T91-ISP v1.13.exe软件双击Install A T91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

然后要擦除jlink的芯片，我的jlink电路图如下在红色矩形框位置内，有3对短接孔，分别是erase jtagsel tst.准备好电线或是镊子什么可短路的东西，一会要短接他们。

✧使用USB线连接JLINK与PC机，以提供JLINK工作电源。

✧短接图中erase的两个过孔约5秒。

断开erase位置的两个过孔的短接。

然后拔掉JLINK与P C间的USB线（注意先后顺序）。

✧短接图中, tst处的两个过孔。

✧使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中tst处一直处于可靠的短接状态）。

✧断开图中tst处的短接。

然后再插上usb线，这时候系统提示发现新硬件atm6124。

，通过向导从网络上自动安装驱动就行了。

1.1更新固件✧双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

✧将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

✧点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

✧烧录好后，会看到jlink红灯亮起✧拔掉JLINK与PC机之间的USB线。
