概 要⚫ 电压输入： 3.0V~3.6V ⚫ 工作环境温度：-20℃ to +85℃⚫ 处理器：Cortex-M33内核处理器MX1300CF▪ MX1300CF ：主频高达100MHz ▪ SWD/JTAG 仿真调试接口 ⚫ 存储器▪ 256K 字节的SRAM ▪ 384K 字节的ROM ▪ 2M 字节的XIP Flash ⚫ Wi-Fi▪ IEEE 802.11 b/g/n 1T1R 2.4GHz 单频 ▪ 支持HT20，最高支持65Mbps@MCS7 ▪ 802.11e QoS Enhancement (WMM)▪ 支持 WPA/WPA2 PSK ，Open/WEP/TKIP/CCMP ▪ 支持 WPA/WPA2 Enterprise ▪ 支持 WPS ，Wi-Fi Direct ▪ 支持 IEEE Power Save 节能模式⚫ Bluetooth▪ 符合4.2标准的低功耗蓝牙BLE▪ Wi-Fi 和BLE 时分复用，共用同一个PA 和天线 ▪ 支持蓝牙从模式，可用于蓝牙配网⚫ 丰富的外设▪ 14 x GPIO ▪ 1 x SPI ，1 x I2C ▪ 8 x PWM▪ 3 x UART ，支持硬件流控制 ▪ 低功耗RTC⚫ 接口和尺寸▪ 保持与同类封装模组的引脚兼容性▪ 板载PCB 天线，或者用IPEX 连接器接外接天线 ▪ 18mm x 33mm ，邮票孔或插针 ⚫ 丰富的配套软件▪ 支持AliOS 和MXOS 自主操作系统 ▪ 提供各大云平台接入SDK 和AT 指令 ▪ 提供各种典型应用的可量产固件⚫ 典型应用▪ 智能家电 ▪ 智能电工产品 ▪ 工业自动化EMC3080 Wi-Fi/BLE 物联网模组内置ARM Cortex-M33 MCU2.4G Hz IEEE 802.11 b/g/n ，Bluetooth 4.2，超高集成度，丰富的外设版本：1.4日期：2021-11-05编号：DS0156CN系列订货代码08 -P Z I 5 -xxx如需了解所有相关特性清单（如包装，最小订单量等）和其他方面的信息，请联系就近MXCHIP销售点和代理商。
收文：
*非本公司同意，严禁影印
1
2
3
收文：
*非本公司同意，严禁影印
收文：
*非本公司同意，严禁影印
1.ST —EL 关拨至E BOOT 开关拨至L 端3.MicroUS 线已插
管制重点：拆封时不能伤到模块。
收文：
*非本公司同意，严禁影印
收文：
*非本公司同意，严禁影印
管制重点：波特率设置无误。
2
1
3
按下手柄，
开始烧录
管制重点：烧录过程中不可抬起治具。
收文：
*非本公司同意，严禁影印
按下手柄，
开始测试
管制重点：等待出现测试结果后抬起治具。
收文：
*非本公司同意，严禁影印
收文：
*非本公司同意，严禁影印。

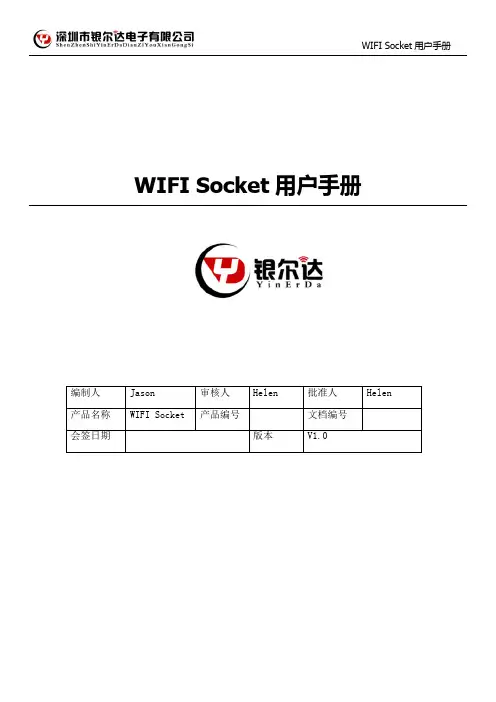

WIFI Socket用户手册修改记录备注：V1.0 ：初建一、产品介绍WIFI Socket功能版基于arduino接口设计，预留一个WIFI 模块接口，可以方便接入EMW3162，LPB100，ESP8266等多款WIFI模块。
开发板还板载了人体红外传感器和光线传感器，当有人经过或者外围环境的光线有变化时，都会输出报警信息。
开发板提供了一路继电器模块，这样可以方便使用弱电来控制强电了。
二、硬件介绍三、智能人体感应插座项目介绍1，准备硬件：WIFI Socket功能版 X1 SmartKIT-ESP 主板X1（和ST-F103C8T6底板二选一）ST-F103C8T6底板X1（和SmartKIT-ESP 主板二选一）WIFI模块SmartKIT-ESP 主板（不需要）ST-F103C8T6底板（需要）组合方式一：WIFI Socket功能版 + SmartKIT-ESP 主板组合方式二：WIFI Socket功能版 +ST-F103C8T6底板 + WIFI模块2，云端设置（）：在机智云后台创建一个【智能人体红外插座】的项目。
3，数据点如下设置：4，在云端生产的Product Key替换提供程序中的Product Key。
查看云端产品的Product Key。
打开提供例程，找到gizwits_protocol.h文件，将Product Key宏定义修改成刚才查看的。
5，点击编译工程，然后下载程序到MCU 中。
成产品根据不用的硬件提供了二套程序，根据对应的程序去下载。
备注：组合方式一：WIFI Socket功能版 + SmartKIT-ESP 主板选择【智能人体感应插座_SmartKIT-ESP】组合方式二：WIFI Socket功能版 +ST-F103C8T6底板 + WIFI模块选择【智能人体感应插座_ST-103C8T6】6，程序演示：将底板USB线，打开串口助手，选择相应的COM口，此时串口终端上会有DEBUG信息输出。
路由器升级固件的步骤现代生活中，网络已经成为我们日常生活中不可或缺的一部分。
而路由器作为网络连接的关键设备，它的性能和稳定性对我们的上网体验起着至关重要的作用。
为了获得更好的性能和功能，升级路由器固件是一个常见的做法。
本文将介绍路由器升级固件的步骤，以帮助用户顺利完成该过程。
一、备份配置文件在升级路由器固件前，首先需要备份路由器的配置文件。
这是非常重要的，因为升级固件时可能会丢失原有的配置信息。
备份配置文件可以保证在升级后能够迅速恢复原先的设置，避免重新设置路由器带来的不便。
备份配置文件的方法因不同品牌和型号的路由器而异，一般在路由器的管理界面中可以找到相关选项。
用户可以根据自己的设备手册或者在互联网上查找相关教程来完成备份操作。
二、下载固件版本升级路由器固件需要下载适合自己设备的新版本固件。
通常，路由器厂商会在其官方网站上提供最新固件的下载链接。
用户需要确认自己设备的型号和版本号，并在官网上找到对应的固件版本。
在下载之前，建议用户查看官方网站上的升级说明，了解固件版本的更新内容和升级步骤。
在下载固件时，用户需要注意要从官方网站下载，避免从不明来源下载固件，以免给设备带来安全风险。
三、连接路由器在进行路由器固件升级之前，需要通过网线或者Wi-Fi连接电脑和路由器。
保持连接的稳定性可以避免升级过程中出现网络断开的情况。
四、登录路由器管理界面在浏览器中输入路由器的默认IP地址，登录路由器管理界面。
默认的IP地址通常在路由器的说明书中可以找到。
用户也可以通过在终端中输入“ipconfig”命令（对于Windows系统）或者“ifconfig”命令（对于Mac或者Linux系统）来查找默认网关的IP地址。
登录成功后，输入正确的用户名和密码即可进入路由器管理界面。
五、找到固件升级选项在路由器管理界面中，需要找到固件升级相关的选项。
不同品牌的路由器界面会有所不同，但一般在“高级设置”、“系统设置”或者“工具”等目录下可以找到。
目录 软件安装工装连接程序烧录测试软件安装1.0 打开‘1.烧录程序’文件夹，再打开‘驱动与程序’文件夹，将里面‘Setup_JLinkARM_V428c’解压，得到安装程序。
双击安装程序，弹出对话框，点击‘YES’，继续点‘NEXT’，到‘Choose options’的时候勾选‘Add shortcuts to desktop’(如图) ,一直‘NEXT’到最后‘Finish’。
安装完毕如图所示。
1.1把J-link的usb端连接至计算的usb端，右键‘计算机’，选择‘属性’，选择‘设备管理器’，单击‘通用串行总线控制器’，我们可以看到‘J-Link driver’，如图所示，则表示J-LINK软件安装成功。
2.0 打开‘驱动与程序’文件夹，解压‘CDM 2.08.30 WHQL Certified_64’文件，得到‘CDM v2.08.30 WHQL Certified’应用程序如图（已标出），双击该应用程序然后跳出对话框选中‘EXTRACT’,点击‘下一步’，再点击‘完成’，安装完毕。
2.1把开发板连接到电脑usb，led亮起红灯，（未亮则把标示出来的‘开关’往外拨。
直到红灯正常）如图所示，然后如步骤2.0打开‘设备管理器’点击‘端口（COM和LPT）’，查看有‘USB Serial Port（COMX）’X代表数字，不同电脑X不一样，如图所示，则代表此驱动安装ok，记住‘COMX’这个端口，之后会用到。
3.0检测软件安装此时usb转TTL还与电脑相连，打开“超级终端1.0”文件夹，双击“hypertrm.exe”应用程序，如下图，在“名称”一栏填写CM1，然后确定，跳至下一个对话框，在“连接时使用”一栏选择上一步看到的COM口，我的是COM1就选择COM1.3.1然后选择“确定”在“位/秒（B）”中选择“115200”即可，点击“确定”，退出的时候选择关闭对话框，选择“断开连接”，保存该文件。

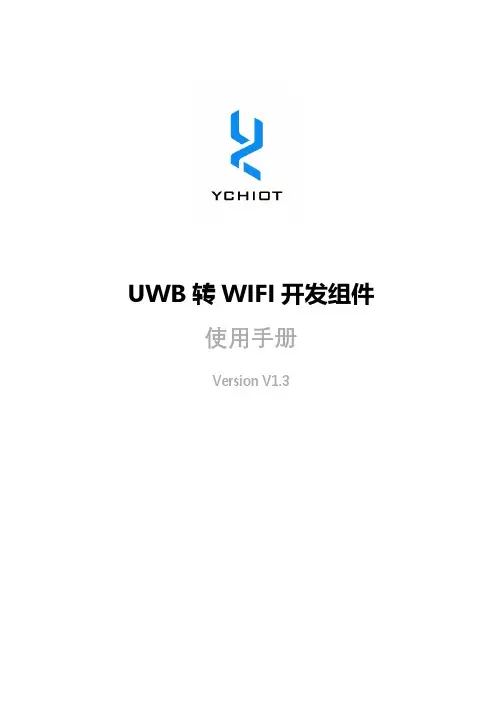

使用手册Version V1.3UWB 转WIFI 开发组件 使用手册Page 1目 录1.1 简介2 1.2 UWB M INI 3模块介绍3 1.3 WIFI 模组MXCHIP EMW31624 1.4 TTL 转USB 芯片CH340 4 1.5专业术语表42.1 S MART L INK -W I F I 硬件接口介绍 5 2.2S MART L INK 跳帽使用方法53.1 网页配置介绍 6 3.2 模式选择6 3.3 无线接入点参数设置 6 3.4 无线终端设置7 3.5 串口设置 7 3.6 网络设置 7 3.7模块管理8UWB转WIFI开发组件介绍1.1简介UWB Smart Link -WiFi联网套件开发板，旨在实现将UWB Mini 3模块或UWB Mini3s模块或UWB Mini3s Plus模块从串口输出的TOF Report Message数据传入远程服务器，实现开发者对UWB定位数据的远程管理与监控。
