模具专业UGCAM复习(基础知识)模具专业《UGCAM》复习题⼀、填空题1、当你第⼀次从⼀个part⽂件中进⼊加⼯应⽤中,你必须选择加⼯环境,也就是说选择(Operating)操作的种类。
2、有些操作需要边界来约束⼑路,选Mill_Bnd按钮可⽣成切削边界,这些边界包括(Part)部件边界、(Blank)⽑坯边界,(Check)检查边界, (Trim Boundary) 剪切边界和 (Floor Plane) 底平⾯。
3、平⾯平⾯铣⽤于Z轴固定的3轴加⼯;平⾯铣可⽤于粗加⼯和精加⼯;平⾯铣可以进⾏单层或多层切削。
4、平⾯铣要求⼏何体的⾯平⾏于或垂直⼑轴;平⾯铣并不使⽤⼏何实体来确定加⼯区域,⽽是通过边(Edges)或者曲线(Curves)创建的边界来确定加⼯区域。
5、在Mill_Planar中你可以产⽣workpiece,Mill_Geom,Mill_Bnd和MCS。
6、边界起始处显⽰⼀个⼩圆圈,边界上的箭头号指出边界的⽅向,Profile(轮廓)驱动的⼑路将沿该⽅向⾛。
若该边界显⽰完整箭头,表⽰该边界状态为on,切削时⼑具中⼼将经过该边界,若只显⽰半边箭头,该边界状态为tangent,切削时⼑具将与该边界相切。
7、Part边界,表⽰零件的边界即要保留的部分;Blank边界,表⽰⽑坯的材料即要切除的部分;Floor(底平⾯)⽤于控制最低的切削平⾯。
8、选择Boundary的⽅法有:⾯、边/曲线、边界和点。
9、Material side⽤来指定要保留(对part和check)或去除(对Blank)的材料⼀侧。
10、步距:规定了⼑具怎样从⼀条⼑路过渡到下⼀条⼑路,这个过渡的移动距离叫step over move。
11、步距距离有以下四种定义⽅式:Constant(恒定的)——步距为⼀常数值。
Scallop(残余波纹⾼度)——控制切削完成后⼑路间材料剩余量。
Tool Diameter(⼑具直径)——设定步距为⼑具直径的百分⽐。
计算机辅助设计UG复习题A及答案一、选择题1. ______模块是UG NX 软件所有模块的基本模块,是启动该软件运行的第一个模块,并且该模块为其他模块提供统一的数据库支持和交互环境。
A. 建模B. 制图C. 基本环境D. 加工答案:C2.选择【文件】︱【新建】选项,将打开【文件新建】对话框,该对话框中包含4 个选项卡,下列______选项不属于该对话框的选项卡。
A. 模型B.图纸C.装配D.仿真答案:C3. 在NX 的用户界面中,______区域提示用户下一步该做什么。
A. 信息窗口B. 提示行C. 状态行D. 部件导航器答案:B4. 使用______可以方便地更新和了解部件的基本结构,可以选择和编辑各项的参数。
A. 部件导航器B. 装配导航器C. 特征列表D. 编辑和检查工具答案:A5. ______可以绕点旋转模型。
A. 单击中建,旋转模型B. 按住中建不放,出现绿色“十字”图标后旋转模型C. 单击左键,旋转模型D. 左右键同时按下,旋转模型答案:B6. 在【视图】工具条单击______按钮,可以调整工作视图的中心和比例以显示所有对象。
A. 平移B. 放大/缩小C. 缩放D. 适合窗口2答案:D7. ______ 显示样式仅用边缘几何体显示对象。
必须手工更新旋转后的视图来校正显示。
A. 带有隐藏边的线框B. 静态线框C. 带有淡化边的线框D. 局部着色答案:B8. 如果想转到所选择的面与视图方向平行的视图,应使用______按键。
A. HomeB. EndC. F7D. F8答案:D9.______,可以将当前需要的图标在显示界面上被调出。
A. 在工具条中,右键单击, 选择用户定制。
B.出坞工具条,在需要的位置双击。
C. 把光标放在工具条一侧,单击左键.D. 右键单击,使用浮动工具条,显示对话框。
答案:A10. ______可以定义实体密度。
A.双击实体模型,在特征对话框中添加密度值。
B.在【建模首选项】中设置。
UG复习1.下⾯哪个选项不是图层的状态( A )A. 不可选B. 作为⼯作层C. 不可见D. 只可见2.草图平⾯不能是( D )A. 实体平表⾯B. 任⼀平⾯C. 基准⾯D. 曲⾯3.编辑对象显⽰中,⽆法进⾏哪个设置?A. 图层移动B. 颜⾊设置C. 透明度设置D. 参数设置( D )4.请说明如下草图的曲线颜⾊各代表什么意思?(按顺序) ( D )A.完全约束冲突约束过约束局部约束B.过约束完全约束缺少约束冲突约束C.局部约束缺少约束过约束缺少约束D.完全约束过约束局部约束缺少约束5.如下图所⽰,⼀个长、宽、⾼均为100的长⽅体,1处半径为R20,2处半径为R10,测量出1和2投影距离的最⼩值和最⼤值分别为0和5.5547,请找出投影⽅向?( C )A.–ZCB.–YCC. –XCD. 曲线上的⽮量6.关于“从固定边缘拔模”下列说法正确的是( D )A. 只能从实体边缘拔模B. 拔模⾓必须为正值C. 拔模⽅向不可以改变D. 可以从被分割的⾯的边缘拔模7.在“分割体”中⼯具体不能是( D )A. 基准平⾯B. 圆柱⾯C. 球⾯D. 两个曲⾯8.是UG NX系统提供给⽤户的坐标系统,⽤户可以根据需要任意移动它的位置( B )A. 绝对坐标系(ACS)B. ⼯作坐标系(WCS)C. 机构坐标系(MCS)9.“倒斜⾓”命令共有了⼏种类型( B )A. 2种B. 3种C. 4种D. 5种10.“N×N曲⾯”是指可以通过选择多条剖⾯线串和引导线来⽣成曲⾯。
其中“N×N”不包括( F )A. 1×1B. 1×2C. 2×0D. 2×2E. N×NF. 0×111.关于创建多边形的说法错误的是( D )A. 可以⽤“内接半径”的⽅法创建B. 可以⽤“外切圆半径”的⽅法创建C. 可以⽤“多边形边数”的⽅法创建D. 可以输⼊N为侧⾯数,N为⼤于3的任意数值12.⼯程图是计算机辅助设计的重要内容,“制图”模块和“建模”模块默认是( B )A. 不相关联的B. 完全相关联的C. 可关联可不关联D. 三维模型修改后,⼯程制图需⼿动更13.下图中哪个图标表⽰⽤“点—平⾏”的⽅式创建直线( B )A. B. C. D.14.以下哪个选项不是创建“孔”特征的⽅法( B )A. 简单孔B. 螺纹孔C. 沉头孔D. 埋头孔15.“管道”的引导线串是( C )A. 仅连续B. 仅相切C. 圆滑相切连续D. 必须曲率连续16.以下哪个选项不是“抽取”的对象( A )A. 点B. 曲线C. 曲⾯D. 实体17.以下哪种⽂件类型不是⽤户可以创建的⽂件类型( D )A. 部件⽂件B. FEM⽂件C. 仿真⽂件D. 制图⽂件18.下图中哪个图标表⽰⽤“相切—相切—半径”的⽅式创建圆弧( D )A. B. C. D.19.先创建部件⼏何模型,再组合成⼦装配,最后⽣成装配部件的装配⽅法是( B )A. ⾃顶向下装配B. ⾃底向上装配C. 混合装配D. 以上都不是20.哪个图标是“创建组件阵列”( B )A. B. C. D.21.()是UG NX系统提供给⽤户的坐标系统,⽤户可以根据需要任意移动它的位置( B )A. 绝对坐标系(ACS)B. ⼯作坐标系(WCS)C. 机构坐标系(MCS)22.下⾯哪个图标是草图中“添加现有曲线”命令( A )A. B. C. D.23.编辑对象显⽰中,⽆法进⾏哪个设置? ( D )A. 图层移动B. 颜⾊设置C. 透明度设置D. 参数设置24.下列哪个图标是草图中的⼏何约束中的“共线”( A )A. B. C. D.25.下图中的三个实体进⾏了哪种布尔运算得到右的图( B )A. 求和B. 求差C. 求交D. 不能确定26.请测量出⼀个Φ100球的质量、重量、体积、⾯积?(材料默认)( A )A. 4.10kg 40.20N 523598.77mm^3 31415.92 mm^2B. 4.15kg 40.30N 523598.77mm^3 31415.92 mm^2C. 4.10kg 40.20N 525356.77mm^3 31810.92 mm^2D. 4.18kg 38.72N 525356.77mm^3 31810.92 mm^227.关于有界平⾯的说法,下列哪个选项是不正确的( C )A. 要创建⼀个有界平⾯,必须建⽴边界B. 所选线串必须共⾯并形成⼀个封闭的形状C. 边界线串只能由单个对象组成D. 每个对象可以是曲线、实体边缘或实体⾯28.在使⽤过曲线⽹格命令时,已经选择了所有的封闭主线串,如何选择交叉线串以⽣成封闭实体? ( D )A、利⽤补⽚体和缝合来⽣成实体B、Emphasis选择BothC、选择“Closed in V”D、再次选择第⼀个交叉线串作为最后的交叉线串29.下图是个矿泉⽔瓶的瓶⼝螺纹,扫略到终⽌时出现扭曲,不能沿导引线平移,试分析原因?并从下列选项中选择正确答案: ( C )A.截⾯错误B. 引导线错误C. 定位⽅法错误D. 缩放⽅法错误30.下图中②所指的是哪种边倒圆的⽅式( B )A. 恒定半径B. 可变半径C. 倒⾓拐⾓D. 突然停⽌31.在⼯程制图中,进⾏直径尺⼨标注需要点击哪个图标( A )A. B. C. D.32.下图中所⽤的是哪个类型的剖视图( B )A.旋转剖B.局部剖C.半剖D. 展开剖33.下⾯哪⼀个本⾝既是装配,⽽在上⼀级装配中本⾝⼜是部件?( C )A、⼦装配B、装配C、主模型⽂件D、部件对象34.关于“对⾯进⾏相切拔模”下列说法正确的是( D )A. 只能对相切⾯进⾏拔模B. 拔模⾓必须为正值C. 拔模⽅向不可以取反向D. 可以从被分割的⾯的边缘拔模35.点击下列哪个图标可以实现抽取虚拟曲线( D )A. B. C. D.36.⽤“四点曲⾯”命令创建曲⾯时( D )A. 任意四点B. 共线四点C. 有三点共线D. 每三个点都不在⼀条直线上37.“引⽤集”在装配中可以简化某些组件的显⽰,以下哪个选项不是系统创建的引⽤集( B )A. 模型B. 实体C. 空D. 整个部件38.下图中所⽤的是哪个类型的剖视图( C )A.旋转剖B.局部剖C.阶梯剖(折叠剖)D. 断开剖39.下图在圆柱体上进⾏了哪种操作得到的实体( D )A. 球型端键槽B. U形键槽C. 球形端沟槽D. U型沟槽40.下列哪个选项不属于“⽐例体”的类型( B )A. 均匀的B. ⾮均匀的C. 轴对称的D. ⼀般41.()在设计过程中起到⼗分重要的辅助作⽤,能够详细的纪录设计的全过程,设计过程所⽤的特征、特征操作、参数等都有详细的记录 ( D )A. 装配导航器B. 部件导航器C. 浏览器D. 特征树42.下⾯哪个图标是草图中“镜像”命令( D )A. B. C. D.43.进⼊草图后,通过菜单“⾸选项”|“草图”,打开“草图⾸选项”对话框,可以对草图进⾏设置。
学习UG的基础知识学习UG,要从最基础的做起,初学者必备40条技巧1. 左键选择,中建确定,多个物体要选择的时候直接左键选择下去就可以,不必按住CTRL (和PROE,SW类似有所不同),shift+左键减去选择对象,右键快捷菜单(短时。
延时按右键选择显示模式),选择物体的时候配合选择过滤器将事半功倍,当许多对象集中时,可以左键按住延时,出现列表,在列表中选择需要的对象(PROE采用右键快捷菜单似乎更人性化,SW希望据说在09中增加了此功能)2. 从4.0开始,可以直接关掉打开的文件,比且可以直接选择模板执行工作,选择模板后直接能进入相应模块3. 按中建旋转,旋轮缩放,shift+中建平移,左键+中建拖动缩放,右键+中键拖放平移,右键快捷菜单中有设置(取消)旋转点,中键延时按,出现方点后右键确定,也可设置设置选中点为旋转点(UG5新增功能)4. 坐标系统,UG把坐标系统分工作坐标系统和全局坐标系统,全局坐标是固定的,工作坐标也就是当前采用的坐标系,一些基于坐标的命令都是采用当前坐标(部分命令可以选择坐标系通),当前坐标可以采用坐标命令灵活变换,但是模型树中不记录这样的操作,对后面修改模具模型阶段不是很好,UG采用的是基于结果式模型树(proe,sw采用的是基于过程式),此功能祝定了UG必须采用基于方程式参数化思想(PROE基于草绘和参数传递思想,SW取二者之长,I-DEAS不伦不类)5. 图层,目前UG仅支持256个图层,灵活运用各个命令对于后续工作很重要,尤其是团队合作时更重要,UG自顶向下设计中(还有工程图)其中一些功能将映射图层,如果图层标准不同,将很对装配以及2D工程图的后续操作带来麻烦,设置图层是一个繁琐的活,采用宏命令可解决此问题,也可以改模板,4以后版本默认图层已经做好了。
图层工具—“在试图中可见”命令结合工程图中的显示命令出工程图将事半功倍6. 编辑\对象显示,中操作所有显示有关的选项,透明度、颜色、网格、线条等,有时候在做精密模具面的时候有时候需要看UV线方向,需要显示UV线,可定义UV线条个数,可惜不能像SW一样参数化抽取出来,UG有抽线命令(等参数曲线)可惜到5的时候抽线不带参数,以前版本在抽取几何命令中抽线带参数7. UG的选择和隐藏\显示功能都有差选功能,可以通过运算选择需要的对象,这个功能似乎是学到IDEAS的,在单个零件中隐藏功能比图层功能似乎要好用多了(不专业的用法还是不推荐的好)8. 数据接口方面,从5.0开始UG的数据接口已经集成到主程序中,不用在安装主程序后再安装转换数据接口,其功能也集成到文件菜单中,5.0的接口在数据转化功能上有所加强,parasolid格式比较容易成功,STEP格式有待提高9. UG偶尔出错后显示有问题,用一次“适合窗口”命令后显示问题就能解决,原以为是盗版软件的问题,后来用正版居然也发现此问题,真的是遗憾啊10. UG中的命令种类和数量繁多,光CAD方面就有200多个,经常会遇到忘记命令在什么地方的情况,帮助里面有“命令查找器”能方便解决这个问题,且支持中文搜索,不过印象中牛叉5最开始的版本是没有这个功能的,要打补丁11. UG默认的工作目录在UGII里面,在属性起始目录中修改成自己的工作目录能减少很多问题,这个目录就是UG的其实目录,可在此目录中设置参数文件,和PROE原理相同,只是UG能自动记录工作目录,UG将文件保存的目录默认为工作目录,PROE需要工作前设置12. UG选择线的时候通常会带有方向,近选择点为线的起始点,选择方向的时候近选择点为方向的指向点,当方向与想要的方向相反时,双击箭头可改方向13. UG与其它软件最大的优势,有一点就是它有公差的概念,并且对于单个特征能利用公差融合作用消除计算误差,当模型提示计算间隙大于公差的时候,修改公差值通常能解决此问题,以前用PROE的时候可把俺给害死了14. 牛叉中所有面线创建的时候采用的是坐标右手原则,方向不能确定的时候试着用右手比划一下草图部分15. 在绘制草图界面中,草图操作(编辑)\重定义线框(串)-----用来重定义草图轮廓,设计的时候经常遇到修改设计,如果只是修改尺寸还好说,若是增减结构了,轮廓线要改变,需要重新定义轮廓。

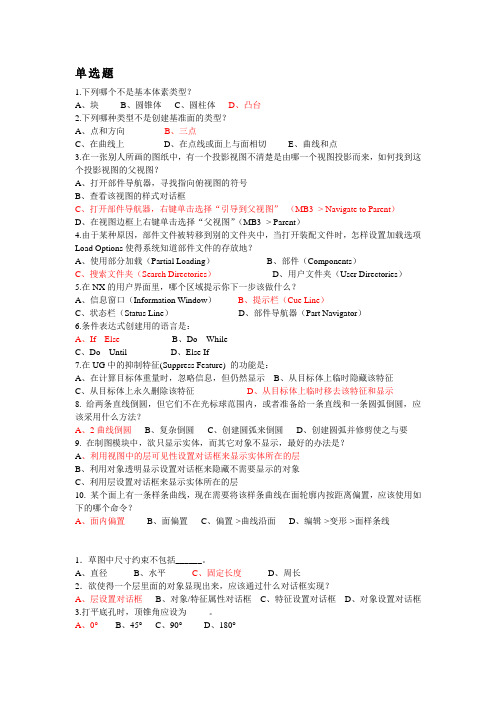

单选题1.下列哪个不是基本体素类型?A、块B、圆锥体C、圆柱体D、凸台2.下列哪种类型不是创建基准面的类型?A、点和方向B、三点C、在曲线上D、在点线或面上与面相切E、曲线和点3.在一张别人所画的图纸中,有一个投影视图不清楚是由哪一个视图投影而来,如何找到这个投影视图的父视图?A、打开部件导航器,寻找指向俯视图的符号B、查看该视图的样式对话框C、打开部件导航器,右键单击选择“引导到父视图”(MB3 -> Navigate to Parent)D、在视图边框上右键单击选择“父视图”(MB3 -> Parent)4.由于某种原因,部件文件被转移到别的文件夹中,当打开装配文件时,怎样设置加载选项Load Options使得系统知道部件文件的存放地?A、使用部分加载(Partial Loading)B、部件(Components)C、搜索文件夹(Search Directories)D、用户文件夹(User Directories)5.在NX的用户界面里,哪个区域提示你下一步该做什么?A、信息窗口(Information Window)B、提示栏(Cue Line)C、状态栏(Status Line)D、部件导航器(Part Navigator)6.条件表达式创建用的语言是:A、If ElseB、Do WhileC、Do UntilD、Else If7.在UG中的抑制特征(Suppress Feature) 的功能是:A、在计算目标体重量时,忽略信息,但仍然显示B、从目标体上临时隐藏该特征C、从目标体上永久删除该特征D、从目标体上临时移去该特征和显示8. 给两条直线倒圆,但它们不在光标球范围内,或者准备给一条直线和一条圆弧倒圆,应该采用什么方法?A、2曲线倒圆B、复杂倒圆C、创建圆弧来倒圆D、创建圆弧并修剪使之与要9. 在制图模块中,欲只显示实体,而其它对象不显示,最好的办法是?A、利用视图中的层可见性设置对话框来显示实体所在的层B、利用对象透明显示设置对话框来隐藏不需要显示的对象C、利用层设置对话框来显示实体所在的层10. 某个面上有一条样条曲线,现在需要将该样条曲线在面轮廓内按距离偏置,应该使用如下的哪个命令?A、面内偏置B、面偏置C、偏置->曲线沿面D、编辑->变形->面样条线1.草图中尺寸约束不包括______。
科技部国家制造业信息化培训中心准考证号码:——————————————密————————封————————线————————————————身份证号码:姓名:国家制造业信息化三维CAD 认证试题三维CAD 应用工程师(科目:UG )题 号 一 二 三 四 五 总分 得 分注意事项:UG 理论基础题部分一、选择题(30分)1. 如何用鼠标实现模型的缩放 ( A ) A. 左键+中键 B. 右键+中键 C. 单击右键 D. 单击左键2. ( )在设计过程中起到十分重要的辅助作用,能够详细的纪录设计的全过程,设计过程所用的特征、特征操作、参数等都有详细的记录 ( A ) A. 装配导航器 B. 部件导航器 C. 浏览器 D. 特征树 3. 草图平面不能是 ( D ) A. 实体平表面 B. 任一平面 C. 基准面 D. 曲面 4. 下面哪个图标是草图中“镜像”命令 ( D ) A. B. C. D. 5. 下图中的三个实体进行了哪种布尔运算得到右的图( B )A. 求和B. 求差C. 求交D. 不能确定6. 通过绕一给定轴以非零角度旋转截面曲线建立一旋转体特征,生成全圆形或部分圆形体的是 ( C ) A. 扫掠 B. 拔模 C. 回转 D. 拉伸7. “管道”的引导线串是 ( C ) A. 仅连续 B. 仅相切 C. 圆滑相切连续 D. 必须曲率连续8. 以下哪个选项不是创建“孔”特征的方法 ( B ) A. 简单孔 B. 螺纹孔 C. 沉头孔 D. 埋头孔9. 下图中实体上有五个键槽,请指出哪个是球型端键槽 ( D )A. B. C. D. E.10. 以下哪个选项不是“抽取”的对象 ( ) A. 点 B. 曲线 C. 曲面 D. 实体 11. 下图中哪个图标表示用“点—平行”的方式创建直线( B )A. B. C. D.12. 关于创建多边形的说法错误的是( D )A. 可以用“内接半径”的方法创建B. 可以用“外切圆半径”的方法创建C. 可以用“多边形边数”的方法创建D. 可以输入N 为侧面数,N 为大于3的任意数值13. 点击下列哪个图标可以实现“从极点”的方式创建曲面( B )科技部国家制造业信息化培训中心———————————————密————————封————————线————————————————A. B. C. D. 以上都不能 14. “通过曲线网格”中必须有主曲线和交叉曲线,其中主曲线不可以是 ( B )A. 一个点B. 两个点C. 一个点和一条曲线D. 两条曲线E. 多条曲线15. “N ×N 曲面”是指可以通过选择多条剖面线串和引导线来生成曲面。
一、选择题1、下面UG的功能模块中不属于建模模块的是(D )A、实体模块B、特征模块C、自由曲面模块D、运动分析模块2、下面不属于UG的主要功能模块的是(C)A、运动分析模块B、钣金模块C、坐标模块D、CAM模块3、配对组件中,关于装配操作的说法错误的是( C )A 、使两个组件的面的法矢量反向B、若装配面是两个平面,则装配操作会使两个面处于同一面C、若装配面是两个平面,则装配操作使两个面贴合D、若装配面是两个柱面,则装配操作会使两个面贴合4、UG在扳金设计中,表示扳金成型的图标是( C )A. B.C D.5、UG提供了三种坐标系,分别为绝对坐标系、(D)和机械坐标系。
A、笛卡尔坐标系B、圆柱坐标系C、动态坐标系D、工作坐标系6、(D )不属于层的4种状态之一。
A、不可见状态B、可选状态C、作为工作层状态D、过滤状态7、 Ug在扳金设计中,表示折弯的图标是( D )A. B.C D.8、建模基准不包括(B )A、基准坐标系B、基准线C、基准面D、基准轴9、布尔运算不包括(D )A、并B、差C、和D、乘10、成型特征是必须依赖于某个实体才能存在的特征。
UG提供了多种定位方式,以下不正确的定位方式是(C)A、V形槽B、燕尾C、直角坐标D、球形槽11、下面UG的功能模块中不属于建模模块的是(C)A、实体模块B、特征模块C、Gateway模块D、自由曲面模块12、下面不属于UG的主要功能模块的是(C)A、建模模块B、有限元分析模块C、文件管理模块D、布线模块13、UG提供了三种坐标系,分别为绝对坐标系、(D)和机械坐标系。
A、笛卡尔坐标系B、圆柱坐标系C、球坐标系D、工作坐标系14、(A)不属于层的4种状态之一。
A、过滤状态B、可选状态C、作为工作层状态D、不可见状态15、建模基准不包括(C)A、基准坐标系B、基准面C、基准体D、基准轴16、注塑模向导中,表示( C )A.电极 B.模具修剪C.型腔设计 D.物料清单17、沟槽特征不包括(D)A、矩形槽B、U形沟槽C、球形槽D、燕尾18、常用的装配方法有自底向上装配、自顶向下装配和(B)等。
UG复习题一、单项选择题1、UG是( D )公司开发的三维设计软件。
A、PTCB、MicrosoftC、AUTOCADD、EDS2、UG建立实体模型时,以下描叙正确的是(D )A、基于特征建立模型B、参数化驱动C、全数据相关D、以上都对3、UG草绘过程中,如果不小心旋转了草图视角,可以通过对话框中的( C )使草图恢复到正视状态.A、捕捉到栅格B、锁定已修改的尺寸C、转到草图的视图方向D、定点4、在草图中关于直线和构造线说法正确的是( C )A、构造线是无穷长的B、直线不可以转换为构造线C、直线可以和构造线互相转换D、构造线不可以转换成直线5、在草图中的可以直接画直线和圆弧的命令是(A )。
A.、轮廓线B.、直线C、圆弧D、长方形6、在对圆的直径进行标注时应该首先选择尺寸标注工具,再做( B )操作。
A、在圆上单击鼠标中键B、选择圆,再单击鼠标左键C、双击圆D、以上都不对7、对草绘对象标注尺寸时有时会发生约束冲突,这时可以尝试将其中一个尺寸转换成(A )来解决问题。
A、参照尺寸B、基线尺寸C、强尺寸D、垂直尺寸8、下列选项中,对于拉伸特征的说法正确的是( B )。
A、对于拉伸特征,草绘截面必须是封闭的B、对于拉伸特征,草绘截面可以是封闭的也可以是开放的C、对于拉伸特征,草绘截面可以是封闭的也可以是开放的D、拉伸的方向只能垂直于草图平面9、下列选项中,不属于拉伸深度定义形式的一项是(C )A、方向和距离B、裁剪至面C、裁剪至体D、裁剪至点10、基准面的作用是(D )A、作为草图的放置面B、作为定位基准C、可减少特征间父子关系D、以上都对11、关于图层论述正确的是( D )A、ug中可以有65536个图层B、图层可以任意的命名C、缺省时图层都是可见的D、图层的作用是便于管理图形对象12、下面表达式不正确的是( B )A、a=3B、P2=P2+1C、P1=length(41)D、P2=abs(—20)13、关于工程特征下面讲述正确的是:( C )A、孔特征可以放在实体任意表面上B、特征在定位的时候不能选择子特征作为定位参照C、槽特征建立通槽时是将放置面的法线方向的材料都去除D、沟槽能放在一个长方体上14、关于装配中下列叙述正确的是( D )BA、装配中将要装配的零、部件数据都放在装配文件中B、装配中只引入零、部件的位置信息和约束关系到装配文件中。
复习资料选择题:1.启动UGNX,下列方法错误的是:A、开始-所有程序-UGSNX4.0-NX4.0B、双击桌面UGNX4.0快捷方式图标C、直接打开PRT文件D、按Ctrl+Alt组合键2.根据UGNX的特点,特征操作完成后退出软件时步骤正确的是:A、文件-保存B、文件-保存-关闭图标-是C、关闭图标-是D、关闭图标-否3.在UG工作环境中,单击可相当于“确定”,以提高操作速度。
A、MB1B、MB2C、MB3D、MB44.通过3点绘制圆弧时,指定起点、终点后,后续操作正确的是:A、指定圆弧半径值B、圆弧的中心点C、圆弧的端点D、圆弧外一点5.绘制水平线或垂直线时,常用绘制方式为:A、坐标输入模式B、参数输入模式C、直接点击模式D、自动约束模式6.镜像复制的操作过程,选择镜像草图指令出现对话框后,,确定进行镜像。
A、先选择对称线,再选择镜像图形。
B、先选择镜像图形,再选择对称线。
C、先选择坐标轴,再选择镜像图形。
D、先选择镜像图形,再选择坐标轴。
7.在创建旋转特征时,系统默认A、先选择旋转轴线,再选择剖面轮廓。
B、先选择剖面轮廓,再选择旋转轴线。
C、先选择旋转轴线,再选择曲线。
D、先选择坐标轴,再选择剖面轮廓。
8.创建孔特征时,首先要选择孔的类型,下列不属于可选3种类型的是:A、简单孔B、沉头孔C、埋头孔D、螺纹孔9.为了建立加工环境,必须指定一种加工配置,下列选项中是轮廓铣削配置的是:A、cam-generalB、latheC、mill-contourD、mill-planar10.下列加工术语中为零件几何体的是:A、Material SideB、Blank GeometryC、Check GeometryD、Part Geometry11.打开文件步骤正确的是:A、编辑-打开-选择文件-OKB、文件-打开-选择文件-OKC、工具栏-选择文件-OKD、视图-打开-选择文件-OK12.如光标位置有多个可选对象,不便选取需要对象时采用的选择方法为:A、单一点选择B、快速拾取C、矩形框选D、选择所有的13.进入草图的步骤为:A、从菜单中:视图-草图B、单击草图图标C、单击绘图区D、按Ctrl+T组合键14.两平行直线倒圆角时,需要注意选择顺序,创建的圆角应该是方向,如果选择错误,则创建的圆角也将是错误的。
二、完成草图
要求:完全约束。
A、B、RD、C四处的参数根据其他尺寸自定义。
三、制作模型
要求:根据三维标注的轴侧图画出实体,并给出完整的工程图(含有图框)。
二、完成草图
要求:全部约束。
三、制作模型
要求:根据三维标注的轴侧图画出实体,并给出完整的工程图(含有图框)。
四、制作模型
要求:根据三视图画出实体。
要求:草图完全约束。
三、制作模型
要求:根据三视图画出实体。
已知:(单位:mm)
要求:根据三视图画出实体。
三、制作模型
要求:根据三维标注的轴侧图画出实体,并给出完整的工程图(含有图框)。
二、完成草图
要求:全部约束。
此题是变参数草图题,图中蓝色尺寸标注的参数自定。
三、制作模型
要求:根据三视图画出实体。
二、完成草图
要求:完全约束。
其中A、 B 、C、 D 、E五处参数参考其它尺寸自定义。
三、制作模型
要求:根据三视图画出实体。
图1 图2
二、完成草图
要求:完全约束。
三、制作模型
要求:根据三维标注的轴侧图画出实体,并给出完整的工程图(含有图框)。
其中A=4.30,B=4.50,C=33.0,D=0.30
四、制作模型
要求:根据三视图画出实体。
二、草图
要求:完全约束。
要求:根据三视图画出实体。
二、完成草图
要求:完全约束。
三、制作模型
要求:根据三视图画出实体。
四、装配零件
根据所给零件的二维图,参考尺寸进行建模,并完成装配。
要求:不能发生干涉和有间隙。
四、零件装配
根据参考所给零部件的二维图,进行建模并完成装配。
要求:不能有干涉和间隙。
