API5CT中J55和K55钢级油套管的产品要求

油套管规格参数及性能特点：
性能特点：
产品兼具ERW焊管和无缝管的共同优点；
产品尺寸精度高、组织均匀、韧性好等；
产品具有优良的抗挤、抗爆性能。

规格参数：
套管
公称外径：Ф114.3～Ф508mm
公称壁厚：5～15.9mm
钢管长度：5.5～22.23m
钢管材质：H40、J55、K55、N80、L80、C95、C90、P110、Q125、V140、V150
执行标准：API SPEC 5CT,和5B, SY/T6194等标准及其他高于API规范的生产商规范。

油管
公称外径：Ф48.36～Ф114.3mm
公称壁厚：4.83～9.52mm
钢级：N80、L80、C90、T95、P110
钢管长度：6m～12.5m
执行标准：API SPEC 5CT等国际标准及企业标准
无缝套管技术参数
注：
1:可根据客户要求生产非API标准套管和接箍。

2:可根据客户要求生产改进型螺纹接头产品。

钢管套管
技术参数注：可根据客户要求生产非API标准HFW套管。

油管技术参数
注：可根据客户要求生产非API标准油管和接箍。

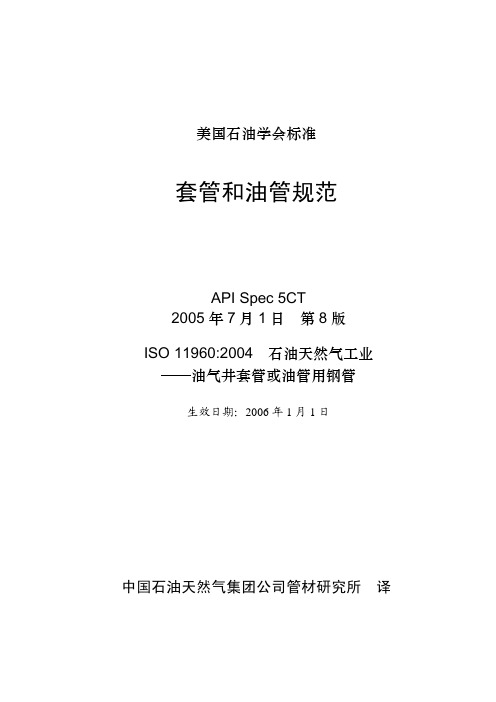

套管和油管规范API-5CT(2006年1月1日第8 版)1.范围1.1 本规范规定了直缝电焊钢管（套管、油管）交货技术条件。

适用于API-5CT PSL1等级第1组中H40、J55和K55三个钢级的技术要求。

1.2本规范所涉及的管子规格大于4½（114.3）但小于10¾（273.05）（代号1）的套管可由购方规定用作油管。

2 规范性引用文件ISO9303 承压无缝和焊接钢管—纵向缺欠的全园周检测（与GB/T5777-1996等效）ISO9764 承压电阻焊和感应焊钢管—焊缝纵向缺欠的超声检测（与SY/T6423.2-1999等效）ISO11484 承压钢管—无损检测（NDE）人员资格及鉴定（与GB/T9445-1996等效）ASTM A751 钢制品的化学分析的标准测试方法、操作和术语（用GB/T4336-2002发射光谱分析法替代）ASTM E23 金属材料缺口冲击试验方法（与GB/T229-1994等效）3 术语、定义3.1套管从地表下入已钻井眼作衬壁的管子。

3.2 缺陷按本规范规定拒收产品所依据的足够大的缺欠。

3.3熔炼分析由炼钢厂报告，对代表一个炉批的化学成分分析。

3.4 油管下入井中用作产液和注液的管子。

3.5 第1组H、J、K、N钢级的所有套管和油管。

3.6 代号1规格或规定外径的无量纲代号，可在订购管子时使用。

3.7代号2单位长度重量的无量纲代号，可在订购管子时使用。

4.符号和缩写CVN—夏比V型缺口J —管子吸收能，焦耳D —管子规定外径d —内径EMI—电磁检验EW—电焊工艺N —全长正火（热处理工艺）NDE —无损检测OD —外径PLS—产品规范等级t —规定壁厚UT—超声检验YS max—规定最高屈服强度，兆帕（Mpa）YS min—规定最低屈服强度，兆帕（Mpa）Mp a—静水压试验压力，兆帕5 购方需提供的资料5.1在订购API5CT套管或油管时，购方应在订单中规定下列要求：1）产品标准： API5CT或ISO11960；2）数量；3）管子类型：套管或油管；4）代号1或规定外径；5）钢级牌号及质量等级；6）长度范围；7）电焊管特殊端部加工要求；8）交货日期和装运说明、购方检验及API5CT 附录B等。

A P I5C T石油套管Home--Parameter化学成分：外径、薄厚、重量偏差长度范围描述：油管标准：API SPEC 5CT、API SPEC 5B、ISO 11960 用途：油管用于油井中抽取石油或天然气。

油管规格：注：P--平头；N--不加厚；U--外加厚；T&C--车螺纹带接箍；I--整体接头。

描述：石油套管标准：API SPEC 5CT、API SPEC 5B、ISO 11960套管规格：注：P--平端；S--短圆螺纹；L--长圆螺纹；B--偏梯形螺纹接箍 Coupling：1、标准接箍 Stabdard Coupling2、特殊间歇接箍 Special Space Coupling3、特殊倒角接箍 Special Bevellde Coupling4、改进型带密封环接箍 API Improved Seal-Ring Coupling(SR13)5、组合接箍或异径接箍 Combination Coupling or Special Diameter Coupling 短节或连接管 Pup Joint or Connector：包括所有油套管规格、螺纹或其他组合All Size,thread or their combination of tubing and casing are supplied.尺寸偏差 Dimensions and Tolerances：外径、壁厚、重量允许偏差 Outside Diameter,Wall Thickness and Weight Tolerances:螺纹参数允许偏差 Thread Parameter Tolerances：注a:p---螺距Note 啊：p---Pitch.接箍料常用规格Normal size range of coupling stockSpecificationscoupling？: 2-3/8"-20".？:J55 K55 N80 P110 ect.？:NU EU STC LTC BTC.？: API 5CT.？name :tubing coupling:UL 6/ ANSI ？Size:1/2" - 6":zinc plate on both out side and inner side , or hot dipped galvanzied and zinc plate on out side andzinc plateoninner side:seamless steel pipe:UL Listed, certificateCoupling is manufactured from seamless steel pipe, and produced according to the standard of ANSI (UL6). We can produce hot-dipped galvanized at external surface and electro-galvanized at internal thread or electro-galvanzied totally . The coupling is used to connect the conduit to extend the length of the conduitUsage: This Rigid Conduit Coupling is used forRSC connection to extend the length of the conduit Threaded Couplings。

API 5CT石油套管化学成分：外径、薄厚、重量偏差长度范围描述：油管标准：API SPEC 5CT、API SPEC 5B、ISO 11960 用途：油管用于油井中抽取石油或天然气。

油管规格：注：P--平头；N--不加厚；U--外加厚；T&C--车螺纹带接箍；I--整体接头。

描述：石油套管标准：API SPEC 5CT、API SPEC 5B、ISO 11960套管规格：注：P--平端；S--短圆螺纹；L--长圆螺纹；B--偏梯形螺纹接箍 Coupling：1、标准接箍 Stabdard Coupling2、特殊间歇接箍 Special Space Coupling3、特殊倒角接箍 Special Bevellde Coupling4、改进型带密封环接箍 API Improved Seal-Ring Coupling(SR13)5、组合接箍或异径接箍 Combination Coupling or Special Diameter Coupling短节或连接管 Pup Joint or Connector：包括所有油套管规格、螺纹或其他组合All Size,thread or their combination of tubing and casing are supplied.尺寸偏差 Dimensions and Tolerances：外径、壁厚、重量允许偏差 Outside Diameter,Wall Thickness and Weight Tolerances:螺纹参数允许偏差 Thread Parameter Tolerances：注a:p---螺距Note 啊：p---Pitch.接箍料常用规格Normal size range of coupling stockWelcome !!! 欢迎您的下载，资料仅供参考！。

API 5CT石油套管化学成分：外径、薄厚、重量偏差长度范围描述：油管标准：API SPEC 5CT、API SPEC 5B、ISO 11960 用途：油管用于油井中抽取石油或天然气。

油管规格：注：P--平头；N--不加厚；U--外加厚；T&C--车螺纹带接箍；I--整体接头。

描述：石油套管标准：API SPEC 5CT、API SPEC 5B、ISO 11960套管规格：注：P--平端；S--短圆螺纹；L--长圆螺纹；B--偏梯形螺纹接箍 Coupling：1、标准接箍 Stabdard Coupling2、特殊间歇接箍 Special Space Coupling3、特殊倒角接箍 Special Bevellde Coupling4、改进型带密封环接箍 API Improved Seal-Ring Coupling(SR13)5、组合接箍或异径接箍 Combination Coupling or Special Diameter Coupling短节或连接管 Pup Joint or Connector：包括所有油套管规格、螺纹或其他组合All Size,thread or their combination of tubing and casing are supplied.尺寸偏差 Dimensions and Tolerances：外径、壁厚、重量允许偏差 Outside Diameter,Wall Thickness and Weight Tolerances:螺纹参数允许偏差 Thread Parameter Tolerances：注a:p---螺距Note 啊：p---Pitch.接箍料常用规格Normal size range of coupling stock套管R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。

PGB 通化钢铁集团磐石无缝钢管有限责任公司内控标准编号：Q/TGPG.·J—JS—02—2008石油天然气---油井套管和油管用钢管2008年3月21日发布2008年4月1日实施通化钢铁集团磐石无缝钢管有限责任公司发布油、套管及接箍坯料的生产检测规范1范围本规范适用于J55、K55、N801外径为φ73.02—φ177.8的油、套管及接箍料的生产检测。

2引用标准API SPEC 5CT —套管和油管规范3尺寸、外形3.1外径和壁厚的允许偏差应符合表1的规定。

表 1 外径和壁厚的允许偏差注：如需方有协议要求按协议要求的尺寸生产及检验3.2长度具体长度要求见合同，范围定尺按上限控制，切头后长度不足合同要求的不准回切3.3弯曲全长弯曲度不超过0.2%，管端1.5m范围内不超过1.5mm；0.5m范围内不超过0.5mm。

3.4端头外形钢管的两端端面应与钢管的轴线垂直，切口毛刺彻底清除。

3.5不圆度不圆度不超过外径公差的80%4技术要求4.1化学成分磷含量不超过0.03%；硫含量不超过0.025%。

4.2 制造方法油、套管及接箍料采用热轧或冷拔制造。

4.3交货状态钢管以热轧状态交货。

5力学性能5.1拉伸5.1.1 试验方法钢管的拉伸性能应在纵向试样上测定。

5.1.2试验温度拉伸试验在室温下进行。

5.1.3拉伸试样的尺寸要求条形试样，对于外径小于φ101.6的管子试样的宽度为19mm，对于外径为φ101.6—φ177.8的管子试样宽度为25mm。

5.1.4强度数值应符合表2的规定表2 钢管的强度数值5.1.5伸长率应符合表3的规定（50.8mm标距内）表3 伸长率表5.2冲击功试验要求5.2.1 冲击功的试验方法一个冲击功实验应由三个试样组成，该三个试样从同一根钢管的同一个位置截取，三个试样的平均值应不小于规定冲击功的要求。

允许其中一个试样的冲击功小于规定冲击功要求，但其值不得小于规定冲击功的三分之二。

API5CT标准J55 (37Mn5) 和K55(37Mn5)钢级油、套管的产品要求1.热处理（PSL2和PSL1有区别）PSL1要求：J55和K55方式一样（可轧制态交货）；PSL2要求：J55、K55产品应整体正火或正火加回火，若加厚，应在加厚之后正火或正火加回火。

2.矫直（无区别）3.化学成分（控制无区别）4.拉伸试验（最小抗拉强度有区别）J55：屈服强度379MPa~552MPa ；抗拉强度≥517MPa;K55: 屈服强度379MPa~552MPa ；抗拉强度≥655MPa;由于抗拉强度不同，要求的最小伸长率J55是19%，K55是15%。

5.冲击试验（PSL2和PSL1有区别）管体：PSL1 J55和K55无要求；PSL2 J55和K55要求全尺寸试样横向最小冲击功20J，全尺寸试样纵向最小冲击功27J。

接箍：J55和K55冲击试验必须做，尺寸试样横向最小冲击功20J，全尺寸试样纵向最小冲击功27J。

6.水压试验（无区别）7.壁厚检测（PSL2和PSL1有区别）PSL1：对J55和K55壁厚无测量覆盖要求；PSL2：对J55和K55壁厚测量和记录应对全长进行，自动检测系统覆盖的表面积最好应达到25%。

8.无损检测（PSL2和PSL1有区别）PSL1：对J55和K55钢级管子没有做无损检测的强制要求；PSL2：对J55和K55钢级所有钢管应采用标准10.15.5所规定的一种或多种方法进行检验，以发现钢管外表面和内表面可以接收水平L4的纵向缺欠。

9.标识（色带有区别）J55钢级管体上喷一条明亮绿色带，接箍喷涂明亮绿色，上加一条白色带；K55钢级管体上喷两条明亮绿色带，接箍喷涂明亮绿色，无外加色带。

37Mn5 化学成分。
