石油套管规格表资料讲解

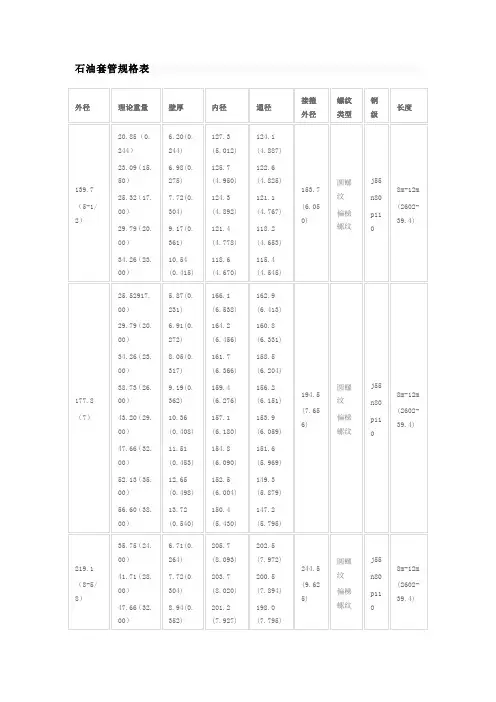

石油套管规格表
石油套管重量计算公式
[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)
石油专用管用途和类别
石油专用管主要用于油、气井的钻探及油、气的输送。

它包括石油钻管、石油套管、抽油管。

石油钻管主要用于连接钻铤和钻头并传递钻井动力。

石油套管主要用于钻井过程中和完井后对井壁的支撑，以保证钻井过程的进行和完井后整个油井的正常运行。

抽油管主要将油井底部的油、气输送到地面。

石油套管是维持油井运行的生命线。

由于地质条件不同，井下受力状态复杂，拉、压、弯、扭应力综合作用作用于管体，这对套管本身的质量提出了较高的要求。

一旦套管本身由于某种原因而损坏，可能导致整口井的减产，甚至报废。

按钢材本身的强度套管可分为不同钢级，即J55、K55、N80、L80、C90、T95、P110、Q125、V150等。

井况、井深不同，采用的钢级也不同。

在腐蚀环境下还要求套管本身具有抗腐蚀性能。

在地质条件复杂的地方还要求套管具有抗挤毁性能。

按美国石油学会标准APISPEC5CT1988年第1版，套管钢级分H-40、J-55、K-55、N-80、C-75、L-80、C-90、C-95、P-110、Q-125共10种。

套管应带螺纹和接箍供货，或按下述任一管端形式供货：
平端、圆螺纹不带接箍或带接箍，偏梯形螺纹带接箍或不带接箍，直连型螺纹、特殊端部加工、密封圈结构。

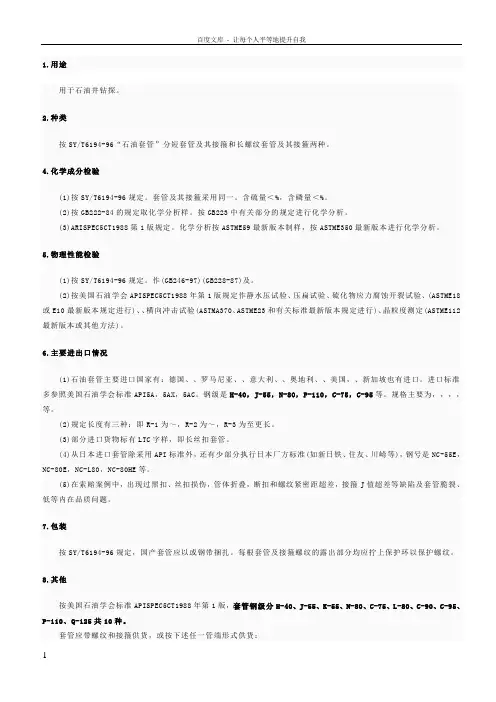

1.用途用于石油井钻探。

2.种类按SY/T6194-96“石油套管”分短套管及其接箍和长螺纹套管及其接箍两种。

4.化学成分检验(1)按SY/T6194-96规定。

套管及其接箍采用同一。

含硫量＜%，含磷量＜%。

(2)按GB222-84的规定取化学分析样。

按GB223中有关部分的规定进行化学分析。

(3)ARISPEC5CT1988第1版规定。

化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。

5.物理性能检验(1)按SY/T6194-96规定。

作(GB246-97)(GB228-87)及。

(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、(ASTME18或E10最新版本规定进行)、、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。

6.主要进出口情况(1)石油套管主要进口国家有：德国、、罗马尼亚、、意大利、、奥地利、、美国，、新加坡也有进口。

进口标准多参照美国石油学会标准API5A，5AX，5AC。

钢级是H-40，J-55，N-80，P-110，C-75，C-95等。

规格主要为，，，，等。

(2)规定长度有三种：即R-1为～，R-2为～，R-3为至更长。

(3)部分进口货物标有LTC字样，即长丝扣套管。

(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。

(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等缺陷及套管脆裂、低等内在品质问题。

7.包装按SY/T6194-96规定，国产套管应以或钢带捆扎。

每根套管及接箍螺纹的露出部分均应拧上保护环以保护螺纹。

8.其他按美国石油学会标准APISPEC5CT1988年第1版，套管钢级分H-40、J-55、K-55、N-80、C-75、L-80、C-90、C-95、P-110、Q-125共10种。

石油套管规格表1.用途套管应带螺纹和接箍供货，或按下述任一管端形式供货：平端、圆螺纹不带接箍或带接箍，偏梯形螺纹带接箍或不带接箍，直连型螺纹、特殊端部加工、密封圈结构。

编辑本段石油专用管用途和类别石油专用管主要用于油、气井的钻探及油、气的输送。

它包括石油钻管、石油套管、抽油管。

石油钻管主要用于连接钻铤和钻头并传递钻井动力。

石油套管主要用于钻井过程中和完井后对井壁的支撑，以保证钻井过程的进行和完井后整个油井的正常运行。

抽油管主要将油井底部的油、气输送到地面。

石油套管是维持油井运行的生命线。

由于地质条件不同，井下受力状态复杂，拉、压、弯、扭应力综合作用作用于管体，这对套管本身的质量提出了较高的要求。

一旦套管本身由于某种原因而损坏，可能导致整口井的减产，甚至报废。

按钢材本身的强度套管可分为不同钢级，即J55、K55、N80、L80、C90、T95、P110、Q125、V150等。

井况、井深不同，采用的钢级也不同。

在腐蚀环境下还要求套管本身具有抗腐蚀性能。

在地质条件复杂的地方还要求套管具有抗挤毁性能。

编辑本段石油套管强韧化热处理工艺27MnCrV是生产TP110T钢级石油管套的新型钢种，常规生产TP110T钢级石油管套钢种是29CrMo44和26CrMo4。

相对于后两者，27MnCrV含有较少的Mo元素，可以极大地降低生产成本。

然而采用正常的奥氏体化淬火处理工艺生产27MnCrV后存在明显的高温回火脆性，造成冲击韧性偏低且不稳定。

解决此类问题通常采用两种方法处理：一是采用回火后快速冷却的方法避免高温脆性，获取韧性。

、二是亚温淬火法通过钢种的不完全奥氏体化以有效地改善有害元素及杂质，提高韧性。

第一种方法，对热处理设备要求相对严格，需要添加额外成本。

27MnCrV钢的AC1=736℃，AC3=810℃，亚温淬火时加热温度在740-810℃之间选取。

亚温淬火选取加热温度780℃，淬火加热的保温时间15min；淬火后回火选取温度630℃，回火加热保温时间50min。

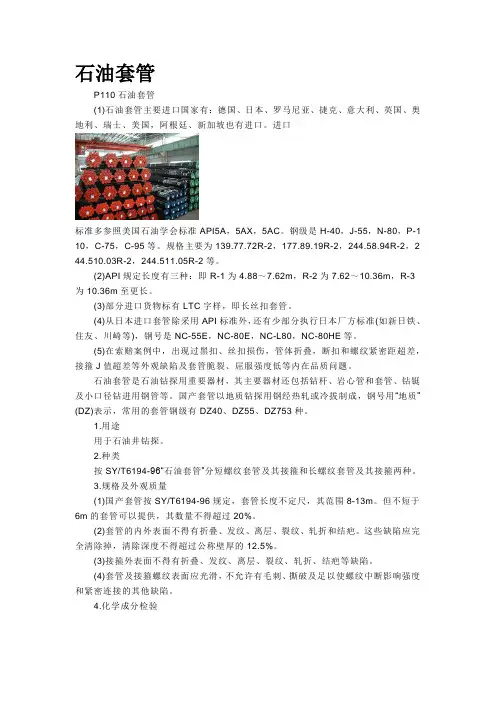

石油套管P110石油套管(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。

进口标准多参照美国石油学会标准API5A，5AX，5AC。

钢级是H-40，J-55，N-80，P-1 10，C-75，C-95等。

规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，2 44.510.03R-2，244.511.05R-2等。

(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。

(3)部分进口货物标有LTC字样，即长丝扣套管。

(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。

(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。

石油套管是石油钻探用重要器材，其主要器材还包括钻杆、岩心管和套管、钻铤及小口径钻进用钢管等。

国产套管以地质钻探用钢经热轧或冷拔制成，钢号用“地质”(DZ)表示，常用的套管钢级有DZ40、DZ55、DZ753种。

1.用途用于石油井钻探。

2.种类按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺纹套管及其接箍两种。

3.规格及外观质量(1)国产套管按SY/T6194-96规定，套管长度不定尺，其范围8-13m。

但不短于6m的套管可以提供，其数量不得超过20%。

(2)套管的内外表面不得有折叠、发纹、离层、裂纹、轧折和结疤。

这些缺陷应完全清除掉，清除深度不得超过公称壁厚的12.5%。

(3)接箍外表面不得有折叠、发纹、离层、裂纹、轧折、结疤等缺陷。

(4)套管及接箍螺纹表面应光滑，不允许有毛刺、撕破及足以使螺纹中断影响强度和紧密连接的其他缺陷。

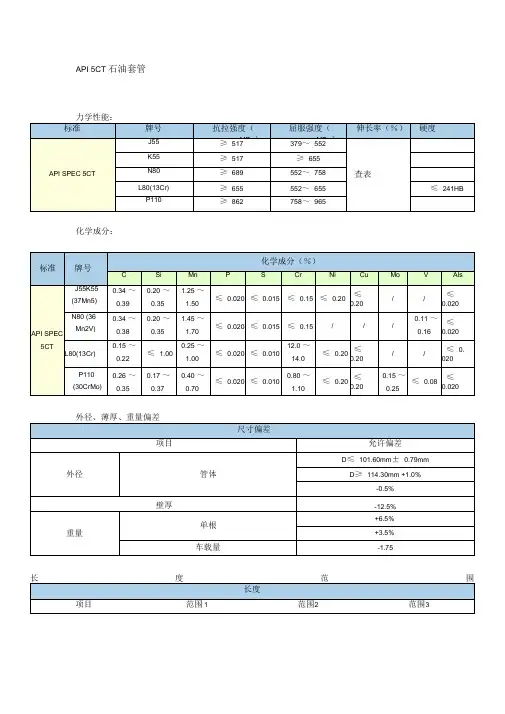

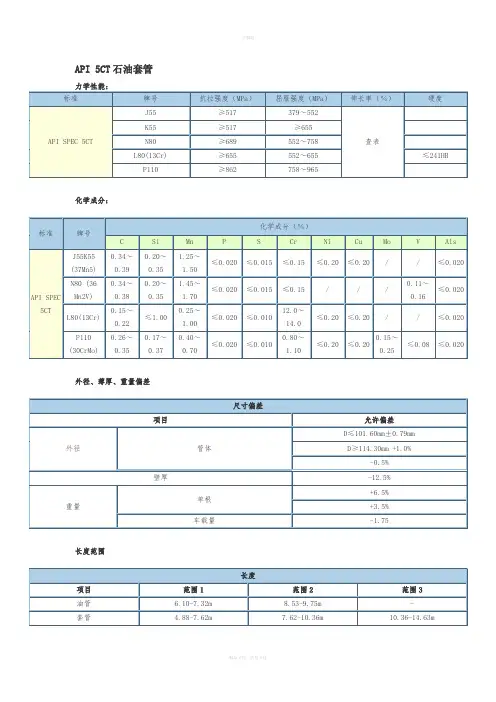

API 5CT石油套管化学成分：外径、薄厚、重量偏差长度范围描述：油管标准：API SPEC 5CT、API SPEC 5B、ISO 11960 用途：油管用于油井中抽取石油或天然气。

油管规格：注：P--平头；N--不加厚；U--外加厚；T&C--车螺纹带接箍；I--整体接头。

描述：石油套管标准：API SPEC 5CT、API SPEC 5B、ISO 11960 套管规格：注：P--平端；S--短圆螺纹；L--长圆螺纹；B--偏梯形螺纹接箍 Coupling：1、标准接箍 Stabdard Coupling2、特殊间歇接箍 Special Space Coupling3、特殊倒角接箍 Special Bevellde Coupling4、改进型带密封环接箍 API Improved Seal-Ring Coupling(SR13)5、组合接箍或异径接箍 Combination Coupling or Special Diameter Coupling短节或连接管 Pup Joint or Connector：包括所有油套管规格、螺纹或其他组合All Size,thread or their combination of tubing and casing are supplied.尺寸偏差 Dimensions and Tolerances：外径、壁厚、重量允许偏差 Outside Diameter,Wall Thickness and Weight Tolerances:螺纹参数允许偏差 Thread Parameter Tolerances：注a:p---螺距Note 啊：p---Pitch.接箍料常用规格Normal size range of coupling stock.。

API 5CT 石油套管化学成分：外径、薄厚、重量偏差长度范围描述：油管标准：API SPEC 5CT、API SPEC 5B、ISO 11960用途：油管用于油井中抽取石油或天然气。

油管规格：注：P-- 平头；N-- 不加厚；U-- 外加厚；T&C--车螺纹带接箍；I-- 整体接头。

描述：石油套管标准：API SPEC 5CT、API SPEC 5B、ISO 11960套管规格：注：P-- 平端；S-- 短圆螺纹；L-- 长圆螺纹；B-- 偏梯形螺纹接箍Coupling ：1、标准接箍S tabdard Coupling2、特殊间歇接箍Special Space Coupling3、特殊倒角接箍Special Bevellde Coupling4、改进型带密封环接箍API Improved Seal-Ring Coupling(SR13)5、组合接箍或异径接箍Combination Coupling or Special Diameter Coupling短节或连接管Pup Joint or Connector ：包括所有油套管规格、螺纹或其他组合All Size,thread or their combination of tubing and casing are supplied.尺寸偏差Dimensions and Tolerances ：外径、壁厚、重量允许偏差Outside Diameter,Wall Thickness and Weight Tolerances:螺纹参数允许偏差Thread Parameter Tolerances注a:p--- 螺距Note 啊：p---Pitch.接箍料常用规格Normal size range of coupling stock。

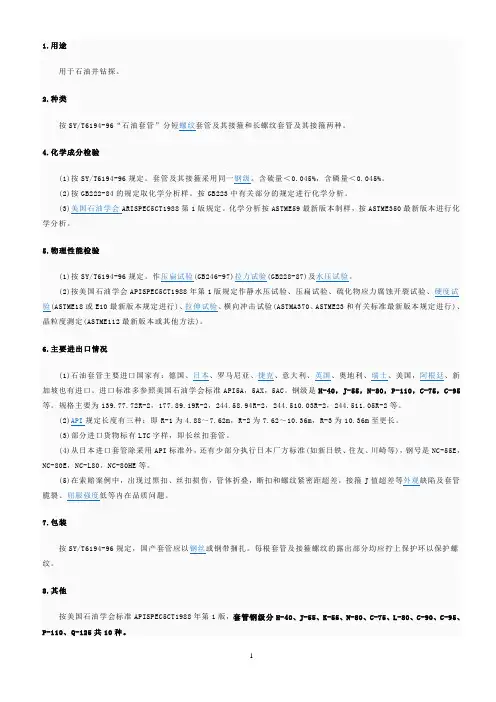

1.用途用于石油井钻探。

2.种类按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺纹套管及其接箍两种。

4.化学成分检验(1)按SY/T6194-96规定。

套管及其接箍采用同一钢级。

含硫量＜0.045%，含磷量＜0.045%。

(2)按GB222-84的规定取化学分析样。

按GB223中有关部分的规定进行化学分析。

(3)美国石油学会ARISPEC5CT1988第1版规定。

化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。

5.物理性能检验(1)按SY/T6194-96规定。

作压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。

(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。

6.主要进出口情况(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。

进口标准多参照美国石油学会标准API5A，5AX，5AC。

钢级是H-40，J-55，N-80，P-110，C-75，C-95等。

规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。

(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。

(3)部分进口货物标有LTC字样，即长丝扣套管。

(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。

(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。

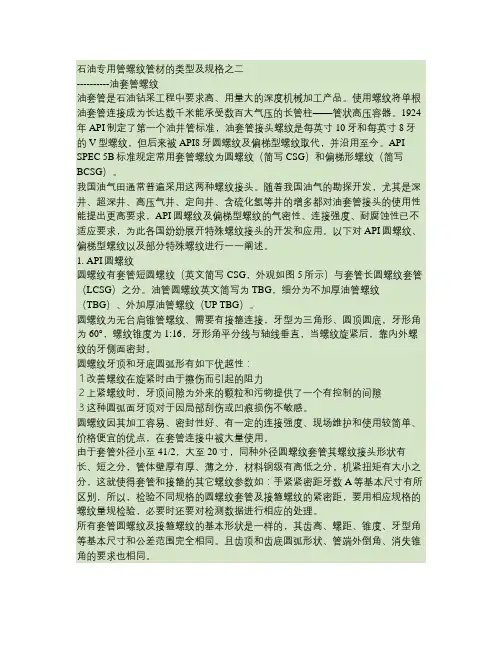

石油专用管螺纹管材的类型及规格之二----------油套管螺纹油套管是石油钻采工程中要求高、用量大的深度机械加工产品。

使用螺纹将单根油套管连接成为长达数千米能承受数百大气压的长管柱——管状高压容器。

1924年API制定了第一个油井管标准，油套管接头螺纹是每英寸10牙和每英寸8牙的V型螺纹，但后来被API8牙圆螺纹及偏梯型螺纹取代，并沿用至今。

API SPEC 5B标准规定常用套管螺纹为圆螺纹（简写CSG）和偏梯形螺纹（简写BCSG）。

我国油气田通常普遍采用这两种螺纹接头。

随着我国油气的勘探开发，尤其是深井、超深井、高压气井、定向井、含硫化氢等井的增多都对油套管接头的使用性能提出更高要求，API圆螺纹及偏梯型螺纹的气密性、连接强度、耐腐蚀性已不适应要求，为此各国纷纷展开特殊螺纹接头的开发和应用。

以下对API圆螺纹、偏梯型螺纹以及部分特殊螺纹进行一一阐述。

1. API圆螺纹圆螺纹有套管短圆螺纹（英文简写CSG，外观如图5所示）与套管长圆螺纹套管（LCSG）之分。

油管圆螺纹英文简写为TBG，细分为不加厚油管螺纹（TBG）、外加厚油管螺纹（UP TBG）。

圆螺纹为无台肩锥管螺纹、需要有接箍连接，牙型为三角形、圆顶圆底，牙形角为60°，螺纹锥度为1:16，牙形角平分线与轴线垂直，当螺纹旋紧后，靠内外螺纹的牙侧面密封。

圆螺纹牙顶和牙底圆弧形有如下优越性：１改善螺纹在旋紧时由于擦伤而引起的阻力２上紧螺纹时，牙顶间隙为外来的颗粒和污物提供了一个有控制的间隙３这种圆弧面牙顶对于因局部刮伤或凹痕损伤不敏感。

圆螺纹因其加工容易、密封性好、有一定的连接强度、现场维护和使用较简单、价格便宜的优点，在套管连接中被大量使用。

由于套管外径小至41/2，大至20寸，同种外径圆螺纹套管其螺纹接头形状有长、短之分，管体壁厚有厚、薄之分，材料钢级有高低之分，机紧扭矩有大小之分，这就使得套管和接箍的其它螺纹参数如：手紧紧密距牙数A等基本尺寸有所区别，所以，检验不同规格的圆螺纹套管及接箍螺纹的紧密距，要用相应规格的螺纹量规检验，必要时还要对检测数据进行相应的处理。
