3.5岩石地基固结灌浆单元工程质量评定表

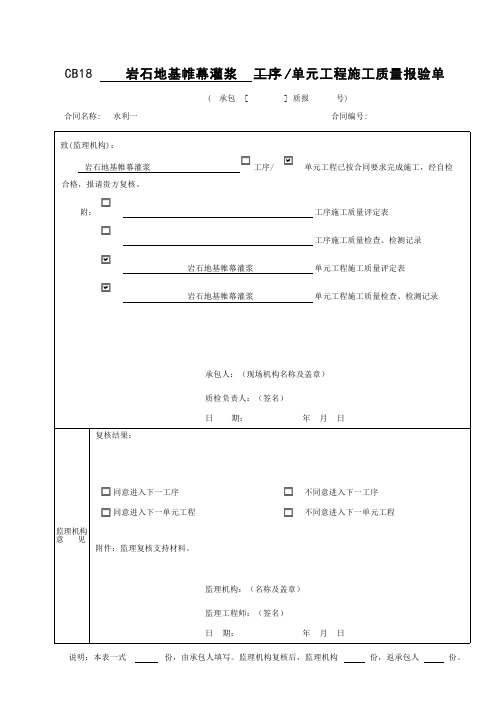

CB18岩石地基帷幕灌浆工序/单元工程施工质量报验单(承包[]质报号)合同名称:水利一合同编号:致(监理机构)：岩石地基帷幕灌浆εδχβ工序/εδχβα单元工程已按合同要求完成施工，经自检合格，报请贵方复核。

附：εδχβ工序施工质量评定表εδχβ工序施工质量检查、检测记录εδχβα岩石地基帷幕灌浆单元工程施工质量评定表εδχβα岩石地基帷幕灌浆单元工程施工质量检查、检测记录承包人：（现场机构名称及盖章）质检负责人：（签名）日期：年月日监理机构意见复核结果：εδχβ同意进入下一工序εδχβ不同意进入下一工序εδχβ同意进入下一单元工程εδχβ不同意进入下一单元工程附件：监理复核支持材料。

监理机构：（名称及盖章）监理工程师：（签名）日期：年月日说明：本表一式份，由承包人填写。

监理机构复核后，监理机构份，返承包人份。

水利一工程表 3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表单位工程名称混凝土重力坝工程单元工程量603m分部工程名称坝基开挖与处理施工单位××水利水电工程局单元工程名称、部位岩石地基帷幕灌浆 0+100～0+150施工日期2019年×月×日-2019年×月×日孔号孔数序号12345678910钻孔编号Ⅰ-1#孔Ⅱ-1#孔Ⅰ-2#孔Ⅱ-2#孔Ⅰ-3#孔工序质量评定结果1钻孔（包括冲洗和压水试验）优良优良优良优良优良优良优良合格合格优良2Δ灌浆（包括封孔）优良合格优良优良优良优良合格合格优良优良单孔质量验收评定施工单位自评意见优良合格优良优良优良优良合格合格优良优良监理单位评定意见优良合格优良优良优良优良合格合格优良优良本单元工程内共有10孔，其中优良7孔,优良率70.0 ％单元工程效果（或实体质量）检查1设计透水率2L，钻孔做压水试验，透水率为1.7Lu ，1.9Lu ，1.6Lu ，1.6Lu ，全部满足设计要求。

2灌浆后波速值为4000m/s ～4900m/s ，满足设计要求（设计波速4300m/s ）…施工单位自评意见单元工程效果（或实体质量）检查符合设计及规范要求，10孔100％合格，其中优良孔占70.0％，各项报验资料符合SL 633-2012的要求。

3.地基处理与基础工程 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表 (5)表3.1.1 老石地基帷幕灌浆单孔钻孔工序施工质量验收评定表及填表说明 (6)表3.1.1 岩石地基帷幕灌浆单孔工序施工质量验收评定表 (7)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表及填表说明 (8)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表 (9)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表及填表说明 (10)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表 (11)表3.2.1 岩石地基固结灌浆单孔钻孔工序施工质量验收评定表及填表说明 (12)表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表 (13)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表及填表说明 (14)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表 (15)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (16)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表 (17)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (18)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表 (19)表3.4覆盖层预理花管法灌浆单孔及单元工程施工质量验收评定表及填表说明 (20)表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表 (21)表3.4.1覆盖层预理花管法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (22)表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表 (23)表3.4.2 覆盖层预理花管法灌浆单孔花管下设工序施工质量验收评定表及填表说明 (24)表3.4.2 覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表 (25)表3.4.3 覆盖层预理花管法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (26)表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表 (27)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表及填表说明 (28)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表 (29)表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表及填表说明 (30)表3.5.1 隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表 (31)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表及填表说明 (32)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表 (33)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表及填表说明 (34)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表 (35)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表及填表说明 (36)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表 (37)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表及填表说明 (38)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表 (39)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表及填表说明 (40)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表 (41)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表及填表说明 (42)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表 (43)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表及填表说明 (44)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表 (45)表3.8混凝土防渗墙单元工程施工质量验收评定表及填表说明 (46)表3.8混凝土防渗墙单元工程施工质量验收评定表 (47)表3.8.1 混疑土防渗墙造孔工序施工质量验收评定表及填表说明 (48)表3.8.1 混凝土防渗墙造孔工序施工质量验收评定表 (49)表3.8.2 混疑土防渗墙清孔工序施工质量验收评定表及填表说明 (50)表3.8.2 混凝土防渗墙清孔工序施工质量验收评定表 (51)表3.8.3 混疑土防渗墙混疑土浇筑工序施工质量验收评定表及填表说明 (52)表3.8.3 混凝土防渗墙混凝土浇筑工序施工质量验收评定表 (53)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表及填表说明 (54)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表 (55)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表及填表说明 (56)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表 (57)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表及填表说明 (58)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表 (59)表3.10.0水泥土搅拌防渗墙单桩施工质量验收评定表及填表说明 (60)表3.10.0 水泥土搅拌防渗墙单桩施工质量验收评定表 (61)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表及填表说明 (62)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表 (63)表3.11.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表及填表说明 (64)表3.11.1 地基排水孔排水工程单孔钻孔工序施工质量验收评定表 (65)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表及填表说明 (66)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表 (67)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表及填表说明 (68)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表 (69)表3.12地基管(槽)网排水单元工程施工质量验收评定表及填表说明 (70)表3.12地基管(槽)网排水单元工程施工质量验收评定表 (71)表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表及填表说明.. 72表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表 (73)表3.12.2 地基管(槽)网排水工程管(槽)网铺设及保护工序施工质量验收评定表及填表说明 (74)表3.12.2 地基管(槽)网排水工程管网铺设及保护工序施工质量验收评定表 (75)表3.13锚喷支护单元工程施工质量验收评定表及填表说明 (76)表3.13锚喷支护单元工程施工质量验收评定表 (77)表3.13.1 锚喷支护锚杆工序施工质量验收评定表及填表说明 (78)表3.13.1 锚喷支护锚杆(包括钻孔)工序施工质量验收评定表 (79)表3.13.2锚喷支护喷射混疑土工序施工质量验收评定表及填表说明 (80)表3.13.2 锚喷支护喷射混凝土工序施工质量验收评定表 (81)表3.14预应力锚索加固单根及单元工程施工质量验收评定表及填表说明 (82)表3.14预应力锚索加固单根及单元工程施工质量验收评定表 (83)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表及填表说明 (84)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表 (85)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表及填表说明 (86)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表 (87)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表及填表说明 (88)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表 (89)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表及填表说明 (90)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表 (91)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表及填表说明 (92)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表 (93)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表及填表说明 (94)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表 (95)表3.15.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表及填表说明 (96)表3.15.2 钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表 (97)表3.15.3 孔灌注桩工程单桩混疑土浇筑工序施工质量验收评定表及填表说明 (98)表3.15.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表 (99)表3.16振冲法地基加固单元工程施工质量验收评定表及填表说明 (100)表3.16振冲法地基加固单元工程施工质量验收评定表 (101)表3.16.0振冲法地基加固工程单桩施工质量验收评定表及填表说明 (102)表3.16.0 振冲法地基加固单桩施工质量验收评定表 (103)表3.17强夯法地基加固单元工程施工质量验收评定表及填表说明 (104)表3.17强夯法地基加固工程单元工程施工质量验收评定表 (105)3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

灌浆工程质评表及填表说明表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段〔块〕或相邻的10～20个孔划分为一个单元工程；关于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度〔m〕。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是要紧工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括以下资料：〔1〕施工单位应提交单元工程中所含工序〔或检验项目〕验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

〔2〕监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆成效检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆成效检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆成效来衡量，灌浆成效检查要紧采纳检查孔压水试验和钻孔取岩芯的方法进行。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验〔测〕方法及数量：3. 工序施工质量验收评定应提交以下资料：〔1〕施工单位各班〔组〕的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

水利水电工程

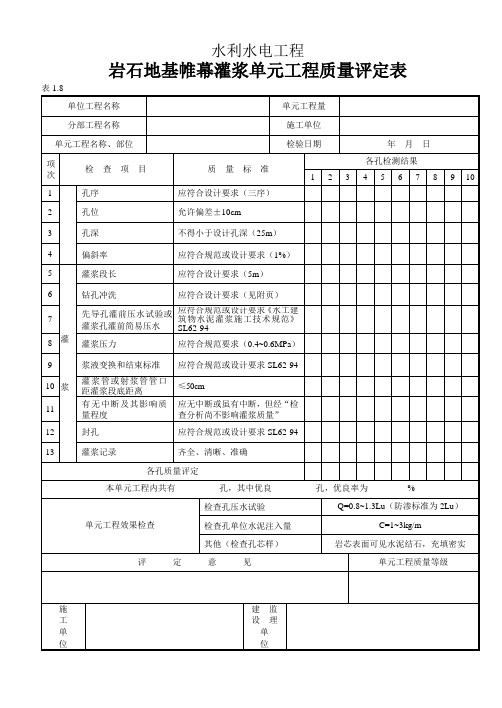

表1.8 岩石地基帷幕灌浆单元工程质量评定表单位工程名称大坝、输水洞工程单元工程量灌浆总长度m 分部工程名称坝基及坝肩帷幕灌浆工程施工单位
湖北水总罗田县双河口水库除险加
固工程项目部单元工程名称、部位帷幕灌浆检验日期年月日
项次检查项目质量标准
各孔检测结果
1 2 3 4 5 6 7 8 9 10
1
钻
孔孔序应符合设计要求
2 孔位允许偏差±10cm
3 △孔深不得小于设计孔深
4 偏斜率应符合规范或设计要求
5
灌
浆灌浆段长应符合设计要求
6 钻孔冲洗应符合设计要求
7 先导孔灌前压水试
验。

或灌浆孔灌前简
易压水
应符合规范或设计要求
8 △灌浆压力应符合设计要求
9 △浆液变换和结束标
准
应符合规范或设计要求
10 灌浆管或射浆管管口
距灌浆段底距离
≤50cm
11 有无中断及其影响质
量程度
应无中断或虽有中断，但
经“检查分析尚不影响灌
浆质量”
12 封孔应符合规范或设计要求
13 △灌浆记录齐全、清晰、准确
各孔质量评定
本单元工程内共有孔，其中优良孔，优良率为%
单元工程效果检查检查孔压水试验q＝Lu（防渗标准为不大于10 Lu）检查孔单位水泥注入量C= kg/m
其它（检查孔芯样）
评定意见单元工程质量等级本单元效果检查符合压水试验要求，灌浆孔全部合格，其中优良灌浆孔
占%
施
工
单
位年月日
建设
（监理）
单位年月日
注：表中第10项，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

岩石地基帷幕灌浆单元工程质量评定表填表说明表 1.8 填表说明填表时必须遵守“填表基本规则” ，并符合以下要求：1、单元工程划分：以相临10~20 孔为一个单元工程。

2、单元工程量：灌浆孔总长度（m）。

3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施工记录，监理要认真检查。

4、检查项目项次1、3~9、12 的质量标准栏均须填写“设计要求”或规范名称编号，本例以将设计具体要求或执行的规范名称及编号填写在相应栏内。

5、各孔检测结果：每个孔共有12 个检查项目，每项检查结果用符号表示：以“"”表示符合质量标准，以“0”表示基本符合质量标准，“X”表示不符合质量标准。

6、各孔质量评定：各孔质量等级用符号表示：以“"”表示优良，以“0”表示合格，“X”表示不合格。

质量标准：在主要检查项目全部符合质量标准前提下，一般检查项目也符合质量标准的孔评为优良孔；一般检查项目基本符合质量标准孔评为合格孔。

7、单元工程效果检查：帷幕灌浆检查孔的数量宜为灌浆孔总数的10%，一个单元工程内，至少应布置 1 个检查孔。

压水试验在该部位灌浆结束14d 后进行。

检查孔采取岩芯，计算获得率并加以描述。

压水试验标准：合格—坝体砼与基岩接触及其下一孔段的合格率为100%，再以下各孔段合格率》90%，不合格段的透水率< 2?0q设，且不集中（若个别孔段透水率超过2?0q设，则应处理，处理后经检查合格，即认定为合格）；优良—坝体砼与基岩接触及其下一孔段合格率为100%，再以下各孔段合格率》90% , 不合格段的透水率w 1?5q设，且不集中。

8、单元工程质量标准：在本单元灌浆孔全部合格的前提下，若优良孔占70%及以上，且单元效果检查优良，则评为“优良” ；若优良孔数达不到70% ，或单元效果检查只评为合格，则本单元评为“合格”。

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验（测）方法及数量：3. 工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
