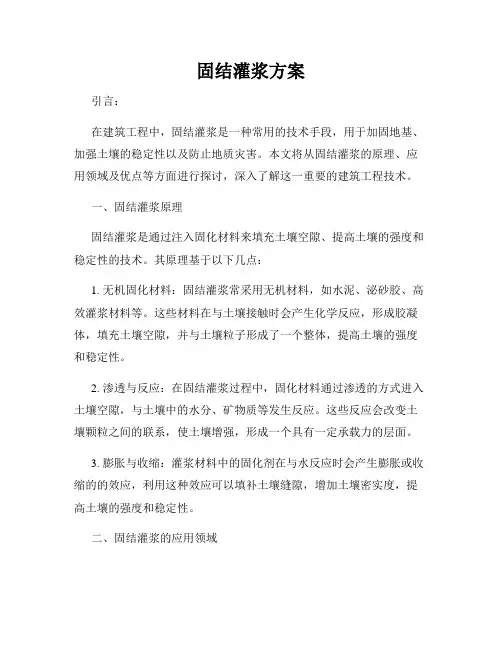

固结灌浆方案引言：在建筑工程中，固结灌浆是一种常用的技术手段，用于加固地基、加强土壤的稳定性以及防止地质灾害。
本文将从固结灌浆的原理、应用领域及优点等方面进行探讨，深入了解这一重要的建筑工程技术。
一、固结灌浆原理固结灌浆是通过注入固化材料来填充土壤空隙、提高土壤的强度和稳定性的技术。
其原理基于以下几点：1. 无机固化材料：固结灌浆常采用无机材料，如水泥、泌砂胶、高效灌浆材料等。
这些材料在与土壤接触时会产生化学反应，形成胶凝体，填充土壤空隙，并与土壤粒子形成了一个整体，提高土壤的强度和稳定性。
2. 渗透与反应：在固结灌浆过程中，固化材料通过渗透的方式进入土壤空隙，与土壤中的水分、矿物质等发生反应。
这些反应会改变土壤颗粒之间的联系，使土壤增强，形成一个具有一定承载力的层面。
3. 膨胀与收缩：灌浆材料中的固化剂在与水反应时会产生膨胀或收缩的的效应，利用这种效应可以填补土壤缝隙，增加土壤密实度，提高土壤的强度和稳定性。
二、固结灌浆的应用领域1. 城市基础设施建设：固结灌浆在城市道路、桥梁、地铁等基础设施的建设中起着至关重要的作用。
通过固结灌浆可以加固软弱地基，提高地基能力，确保基础设施的安全和稳定。
2. 地下工程施工：在地下隧道、地下管道等工程施工中，固结灌浆可用于加固土壤，并防止地质灾害的发生。
通过注浆处理，可以增加地下工程的抗水压能力，提高施工效率。
3. 土壤改良与地质灾害防治：固结灌浆能够提高土壤的强度和抗压能力，广泛应用于土壤改良与地质灾害防治领域。
例如在滑坡、地震、地基沉降等地质灾害处理中，通过固结灌浆可以增加土壤的稳定性，减轻灾害的风险。
三、固结灌浆的优点1. 灵活可靠：固结灌浆技术对各种土壤类型都适用，能够灵活地根据实际情况调整固化材料的成分和浓度，以达到最佳的加固效果。
2. 工期短、效果显著：相对于传统的土石方加固方法，固结灌浆操作简单，施工周期短，能够迅速提高土壤的强度和稳定性。
3. 环保节能：固结灌浆常使用无机材料，经过固化后不会对环境造成污染。
固结灌浆施工方法1. 简介固结灌浆是一种常用的地下工程处理方法，用于增强土壤和岩石的稳定性，并提供支撑作用。
本文介绍了固结灌浆的基本原理和施工方法。
2. 固结灌浆原理固结灌浆的基本原理是利用灌浆剂快速硬化形成坚实体，从而加固土壤和岩石。
固结灌浆通常包括以下几个步骤：- 预处理：清理施工现场，去除杂物和污物。
预处理：清理施工现场，去除杂物和污物。
- 探测：进行地质勘探，确定施工范围和设计参数。
探测：进行地质勘探，确定施工范围和设计参数。
- 钻孔：使用钻机在地下进行孔洞钻探。
钻孔：使用钻机在地下进行孔洞钻探。
- 注浆：通过注浆设备将灌浆剂注入孔洞中。
注浆：通过注浆设备将灌浆剂注入孔洞中。
- 养护：等待灌浆剂硬化并完成固化过程。
养护：等待灌浆剂硬化并完成固化过程。
3. 固结灌浆施工方法固结灌浆施工方法通常根据具体情况和需求而定。
以下是常见的几种施工方法：- 低压注浆法：适用于较浅的地下施工，通常使用水泥浆作为灌浆剂。
低压注浆可用于填充空隙和提供支撑。
低压注浆法：适用于较浅的地下施工，通常使用水泥浆作为灌浆剂。
低压注浆可用于填充空隙和提供支撑。
- 高压注浆法：适用于深部施工和需求高强度的情况。
高压注浆使用高压泵将浆液注入地下，加固效果更好。
高压注浆法：适用于深部施工和需求高强度的情况。
高压注浆使用高压泵将浆液注入地下，加固效果更好。
- 岩石锚杆法：适用于岩石地质条件下，通过锚杆将灌浆剂固定在岩体内部。
岩石锚杆法可提供更强的支撑和加固效果。
岩石锚杆法：适用于岩石地质条件下，通过锚杆将灌浆剂固定在岩体内部。
岩石锚杆法可提供更强的支撑和加固效果。
- 环空注浆法：适用于下水道、地铁等需要防水和封固的情况。
环空注浆通过在管道周围注浆，形成密封层和加固效果。
环空注浆法：适用于下水道、地铁等需要防水和封固的情况。
环空注浆通过在管道周围注浆，形成密封层和加固效果。
4. 安全注意事项在进行固结灌浆施工时，应注意以下安全事项：- 确保施工现场的安全，避免人员和设备受伤。

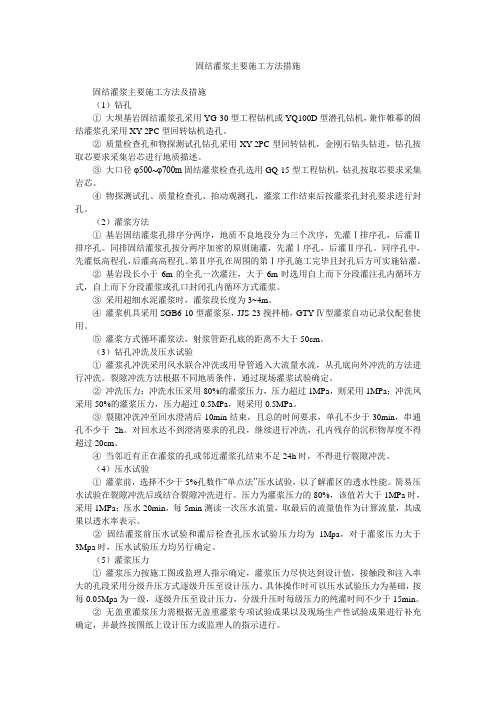

固结灌浆主要施工方法措施固结灌浆主要施工方法及措施（1）钻孔①大坝基岩固结灌浆孔采用YG-30型工程钻机或YQ100D型潜孔钻机，兼作帷幕的固结灌浆孔采用XY-2PC型回转钻机造孔。
②质量检查孔和物探测试孔钻孔采用XY-2PC型回转钻机，金刚石钻头钻进，钻孔按取芯要求采集岩芯进行地质描述。
③大口径φ500~φ700m固结灌浆检查孔选用GQ-15型工程钻机，钻孔按取芯要求采集岩芯。
④物探测试孔、质量检查孔、抬动观测孔，灌浆工作结束后按灌浆孔封孔要求进行封孔。
（2）灌浆方法①基岩固结灌浆孔排序分两序，地质不良地段分为三个次序，先灌Ⅰ排序孔，后灌Ⅱ排序孔。
同排固结灌浆孔按分两序加密的原则施灌，先灌Ⅰ序孔，后灌Ⅱ序孔。
同序孔中，先灌低高程孔，后灌高高程孔。
第Ⅱ序孔在周围的第Ⅰ序孔施工完毕且封孔后方可实施钻灌。
②基岩段长小于6m的全孔一次灌注，大于6m时选用自上而下分段灌注孔内循环方式，自上而下分段灌浆或孔口封闭孔内循环方式灌浆。
③采用超细水泥灌浆时，灌浆段长度为3~4m。
④灌浆机具采用SGB6-10型灌浆泵，JJS-23搅拌桶，GTY-Ⅳ型灌浆自动记录仪配套使用。
⑤灌浆方式循环灌浆法，射浆管距孔底的距离不大于50cm。
（3）钻孔冲洗及压水试验①灌浆孔冲洗采用风水联合冲洗或用导管通入大流量水流，从孔底向外冲洗的方法进行冲洗。
裂隙冲洗方法根据不同地质条件，通过现场灌浆试验确定。
②冲洗压力：冲洗水压采用80%的灌浆压力，压力超过1MPa，则采用1MPa；冲洗风采用50%的灌浆压力，压力超过0.5MPa，则采用0.5MPa。
③裂隙冲洗冲至回水澄清后10min结束，且总的时间要求，单孔不少于30min，串通孔不少于2h。
对回水达不到澄清要求的孔段，继续进行冲洗，孔内残存的沉积物厚度不得超过20cm。
④当邻近有正在灌浆的孔或邻近灌浆孔结束不足24h时，不得进行裂隙冲洗。
（4）压水试验①灌浆前，选择不少于5%孔数作“单点法”压水试验，以了解灌区的透水性能。
固结灌浆施工技术方案固结灌浆是一种常见的施工技术，在土木工程中被广泛应用于土壤改良、基础处理及地下空间灌浆加固等工程领域。
本方案将介绍固结灌浆的原理、施工方法及施工过程的控制措施，以及施工中需要注意的问题，以期提高施工质量和效益。
一、固结灌浆原理固结灌浆主要是通过对土体进行注浆，使其骨架中的孔隙填充或固结，从而提高土体的强度和稳定性。
注浆材料一般采用水泥浆或其他固化性材料，通过注浆机将浆液注入土体中，填充土壤孔隙，并与土壤发生化学反应或固化，形成坚固的土-浆胶体。
二、施工方法1.确定灌注浆液的配方和浓度。
根据工程要求和土壤条件，合理选择适宜的浆液类型和浓度。
一般情况下，水泥浆常用配比为水水泥比1：1-1.52.准备灌注设备和材料。
包括注浆机、泵管、灌注管等。
灌注管可以根据需要选择不同材质和规格，常见的有钢管、塑料管和玻璃纤维管等。
3.地面标记和探测。
在施工前需要根据设计要求制定灌浆点位，并使用探测仪器确定施工位置和土体状况，以保证施工质量和效果。
4.施工准备。
清理施工面废弃物和杂质，保持施工面洁净。
排除积水和地下水等。
5.注浆施工。
采用“贯通式”或“死端式”注浆法进行施工。
施工过程需要保持注浆压力稳定，以保证灌浆材料充分填充土壤孔隙。
注浆速度和压力要根据土壤条件和孔隙结构进行调整。
三、施工过程控制措施1.注浆压力的控制。
注浆压力的控制是确保灌浆效果的关键因素。
当施工点位土体孔隙较大时，需要适当提高注浆压力，以充分填充孔隙；当孔隙较小时，需要调低注浆压力，以避免土壤管状结构的破坏。
2.注浆速度的控制。
注浆速度的控制也很重要，过快的注浆速度会导致浆液无法填充孔隙，从而影响固结效果；过慢的注浆则会延长施工周期。
3.注浆量的控制。
根据土壤条件和孔隙结构，合理控制注浆量，避免浆液外溢或局部浆液过多。
4.施工点位的布置。
根据设计要求，合理布置施工点位，避免孔隙结构不均匀或漏浆现象发生。
五、施工注意事项1.对于软弱土层或特殊地质条件下的灌浆施工，需要进行现场勘察和试验，确定合适的注浆方式和施工参数。
固结灌浆施工工艺方法1、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。
同时也可提高一定的堵水能力。
固结灌浆又分为常规固结灌浆与高压固结灌浆。
其不同点为：（1）高压固结灌浆是对较深层的围岩进行灌浆加固；（2）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。
（3）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。
2、固结灌浆应在该部位回填灌浆结束7天后，按环间分序，环内加密先压无水孔，后压有水孔的原则进行。
根据降水漏斗的原理，一般从拱顶顺序向下压注。
3、固结灌浆的施工顺序为：钻孔→冲洗→压水试验→灌浆→封孔→检查→需要时进行补灌。
固结灌浆孔位布置，按设计进行钻孔孔径不小于38mm，双层钢筋衬砌段，按施工详图预埋灌浆管。
孔位偏差不大于20厘米，开孔误差不大于5。
，孔深符合设计要求。
4、灌浆材料及设备⑴采用普通硅酸盐水泥，标号不低于425#，受潮结块不得使用。
⑵需要掺入外加剂时，其最佳掺量通过试验确定并报监理工程师批准。
⑶采用制浆能力为3m3/h的立式灰浆搅拌机，注浆机拟用KBY-50/70型注浆泵，压力0.5～7Mpa，排量0～50L/min，功率7.5KW。
6、冲孔：固结灌浆前应对孔壁和裂隙进行冲洗，可用压水冲洗的方法直至回水澄清并延续10分钟即可，冲洗压力不宜大于设计灌注压力的80%。
7、压水试验：压水试验的目的在于测定围岩吸水性，核定围岩的渗透性。
为灌浆时选取泵量，泵压及浆液浓度或配方提供依据，同时冲洗钻孔，检查止浆塞和灌浆管路情况。
固结灌浆前，选择有代表性的孔作压水试验，压水试验孔数为总孔数的50%，压水试验压力可采用0.3Mpa逐渐增大至规定压力，在规定的压力下，每5分钟测一次压入流量，满足下列条件之一，试验即可结束，且以最终流量值为计算流量。

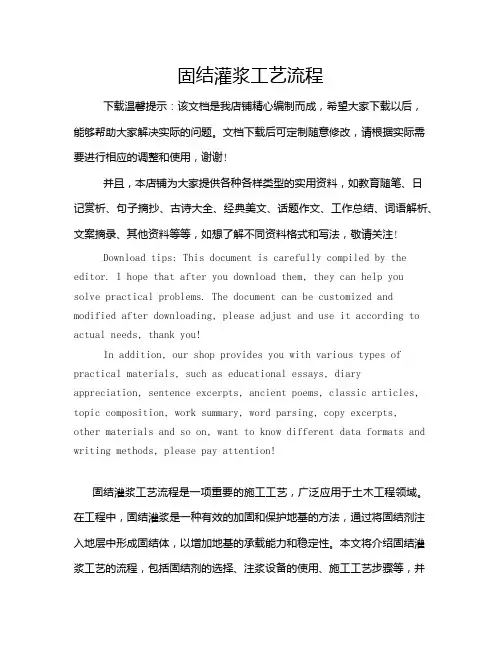

固结灌浆工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!固结灌浆工艺流程是一项重要的施工工艺，广泛应用于土木工程领域。

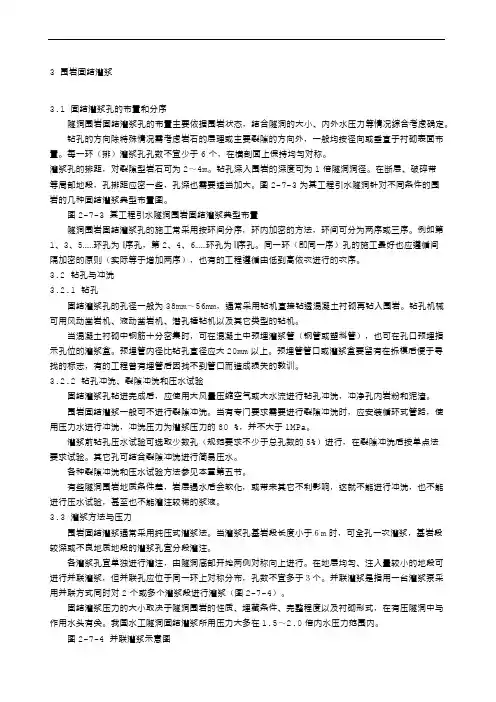

3 围岩固结灌浆3.1 固结灌浆孔的布置和分序隧洞围岩固结灌浆孔的布置主要依据围岩状态，结合隧洞的大小、内外水压力等情况综合考虑确定。
钻孔的方向除特殊情况需考虑岩石的层理或主要裂隙的方向外，一般均按径向或垂直于衬砌表面布置。
每一环（排）灌浆孔孔数不宜少于6个，在横剖面上保持均匀对称。
灌浆孔的排距，对裂隙型岩石可为2～4m。
钻孔深入围岩的深度可为1倍隧洞洞径。
在断层、破碎带等局部地段，孔排距应密一些，孔深也需要适当加大。
图2-7-3为某工程引水隧洞针对不同条件的围岩的几种固结灌浆典型布置图。
图2-7-3 某工程引水隧洞围岩固结灌浆典型布置隧洞围岩固结灌浆孔的施工常采用按环间分序，环内加密的方法，环间可分为两序或三序。
例如第1、3、5……环孔为Ⅰ序孔，第2、4、6……环孔为Ⅱ序孔。
同一环（即同一序）孔的施工最好也应遵循间隔加密的原则（实际等于增加两序），也有的工程遵循由低到高依次进行的次序。
3.2 钻孔与冲洗3.2.1 钻孔固结灌浆孔的孔径一般为38mm～56mm，通常采用钻机直接钻透混凝土衬砌再钻入围岩。
钻孔机械可用风动凿岩机、液动凿岩机、潜孔锤钻机以及其它类型的钻机。
当混凝土衬砌中钢筋十分密集时，可在混凝土中预埋灌浆管（钢管或塑料管），也可在孔口预埋指示孔位的灌浆盒。
预埋管内径比钻孔直径应大20mm以上。
预埋管管口或灌浆盒要留有在拆模后便于寻找的标志，有的工程曾有埋管后因找不到管口而造成损失的教训。
3.2.2 钻孔冲洗、裂隙冲洗和压水试验固结灌浆孔钻进完成后，应使用大风量压缩空气或大水流进行钻孔冲洗，冲净孔内岩粉和泥渣。
围岩固结灌浆一般可不进行裂隙冲洗。
当有专门要求需要进行裂隙冲洗时，应安装循环式管路，使用压力水进行冲洗，冲洗压力为灌浆压力的80 %，并不大于1MPa。
灌浆前钻孔压水试验可选取少数孔（规范要求不少于总孔数的5%）进行，在裂隙冲洗后按单点法要求试验。
其它孔可结合裂隙冲洗进行简易压水。

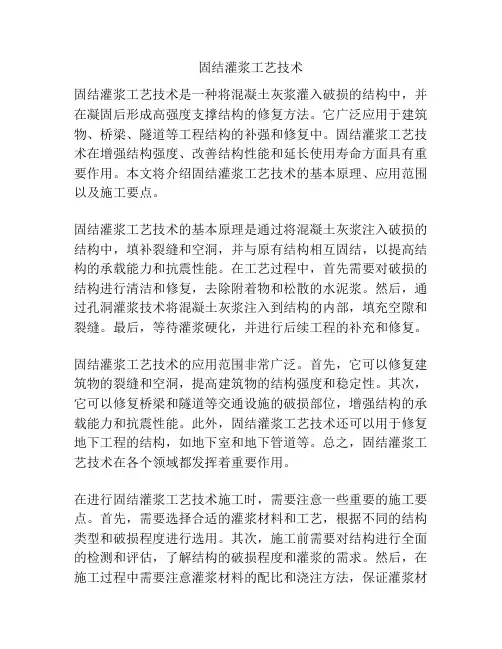

固结灌浆工艺技术固结灌浆工艺技术是一种将混凝土灰浆灌入破损的结构中，并在凝固后形成高强度支撑结构的修复方法。
它广泛应用于建筑物、桥梁、隧道等工程结构的补强和修复中。
固结灌浆工艺技术在增强结构强度、改善结构性能和延长使用寿命方面具有重要作用。
本文将介绍固结灌浆工艺技术的基本原理、应用范围以及施工要点。
固结灌浆工艺技术的基本原理是通过将混凝土灰浆注入破损的结构中，填补裂缝和空洞，并与原有结构相互固结，以提高结构的承载能力和抗震性能。
在工艺过程中，首先需要对破损的结构进行清洁和修复，去除附着物和松散的水泥浆。
然后，通过孔洞灌浆技术将混凝土灰浆注入到结构的内部，填充空隙和裂缝。
最后，等待灌浆硬化，并进行后续工程的补充和修复。
固结灌浆工艺技术的应用范围非常广泛。
首先，它可以修复建筑物的裂缝和空洞，提高建筑物的结构强度和稳定性。
其次，它可以修复桥梁和隧道等交通设施的破损部位，增强结构的承载能力和抗震性能。
此外，固结灌浆工艺技术还可以用于修复地下工程的结构，如地下室和地下管道等。
总之，固结灌浆工艺技术在各个领域都发挥着重要作用。
在进行固结灌浆工艺技术施工时，需要注意一些重要的施工要点。
首先，需要选择合适的灌浆材料和工艺，根据不同的结构类型和破损程度进行选用。
其次，施工前需要对结构进行全面的检测和评估，了解结构的破损程度和灌浆的需求。
然后，在施工过程中需要注意灌浆材料的配比和浇注方法，保证灌浆材料的性能和均匀性。
最后，在施工后需要对固结灌浆工艺进行检测和评估，确保施工的质量和效果。
固结灌浆工艺技术在建筑领域中具有重要的应用价值。
它可以修复破损的结构，提高结构的强度和稳定性，延长结构的使用寿命。
选择合适的灌浆材料和工艺，进行全面的检测和评估，以及注意施工的质量和效果是实施固结灌浆工艺技术的关键要点。
通过合理的施工，固结灌浆工艺技术可以为建筑物、桥梁、隧道等工程结构的修复提供有效的解决方案。
