WCDMA信道的学习总结【提问】初学WCDMA的人对于WCDMA的信道对应关系会有很大困惑，一方面信道名称过多，另一方面，信道类型对应问题请给出对于理解物理信道、逻辑信道、传输信道对应关系的方法，如何找到一种对于信道便于大家分类、记忆的方法呢？【回答】结合物理过程来学信道就好了。
从手机开机上电开始，手机先要扫频，找到可以使用的频点，这个时候还不涉及到物理信道。
当手机选好频点以后，要找合适的小区驻留，这个时候就涉及到了物理信道。
首先，手机必须知道小区是否可以驻留，这个和PLMN有关。
所以手机要先知道小区的PLMN等关键信息。
想要知道PLMN，就必须去读PCCPCH，主公共控制物理信道。
但是这个信道已经被扩频加扰了，怎么获取扰码和扩频码就是当前最重要的了。
为了获取扰码和扩频码等信息，手机就要读取包含这些内容的小区物理信道的具体信息，也就是每个帧和时隙。
要读取时隙和帧的具体信息，必须要知道每个时隙和帧的开始位置，这个过程就是同步过程。
在给客户培训物理层过程的时候最先讲的就是同步过程。
一、同步过程：同步过程涉及到的物理信道有两条，主同步信道（P-SCH）和从同步信道（S-SCH）。
主同步信道上发射的是主同步码，主同步码在每个时隙的最开始的256个码片上发射，发射主同步码的时候，手机滤波器上就会有高电平指示，这样就获得了时隙同步。
获得时隙同步之后，手机就知道了这个小区的每个时隙的开始。
这个时候手机会去读从同步信道。
从同步信道上发射的是从同步码，从同步码的序列是64组固定序列中的一种，也在每个时隙的前256个码片发射，对应主扰码组的组号。
手机也知道这64个固定序列。
当手机逐个读取从同步码之后，就知道了从同步码的固定序列，也就知道了序列的开始位置和序列对应的主扰码组号。
这样，一个无线帧的开始就确定了，当然，还有主扰码组的组号。
要强调一下，主从同步信道都是不扩频不加扰的，所以手机不需要知道扩频码和扰码就能读取这2个信道的信息。
WCDMA基础知识大全目录1 基本概念及综合问题 (3)1.1 网络规划流程 (3)1.2 网络优化流程 (3)1.3 WCDMA系统中各接口的名称 (4)1.4 物理信道与传输信道的映射关系 (4)1.4.1 对应信道的详细关系和说明 (4)1.4.2 导频信道的相关知识，SCH的特点与作用。
(5)1.4.3 公共导频信道的特点与作用 (5)1.5 功控的目的与特征。
(5)1.6 WCDMA系统中的基础概念与知识 (6)1.6.1 激活因子与正交因子概念 (6)1.6.2 分集以及小区半径的概念 (6)1.6.3 漫游、切换、小区重选和小区更新的异同 (6)1.6.4 WCDMA系统中常见的概念简述 (7)2 WCDMA系统中的相关硬件 (9)2.1 WCDMA系统中的相关硬件 (9)2.1.1 基站接收灵敏度 (9)2.1.2 直放站的类型及优缺点 (9)2.2 了解华为公司基站系列产品、各自的性能和应用场景。
(10)2.3 BTS3812E单机柜最多支持多少个等效语音信道 (11)2.4 RNC：CS业务信号流程 (11)2.4.1 Node B：上行业务信号流，下行业务信号流 (12)3 基站勘测 (14)3.1 基站勘测的准备工作 (14)3.1.1 已知站间距，计算天线下倾角，请列出公式。
(14)3.1.2 馈线长度与选型 (14)3.1.3 天线选型原则 (15)3.1.4 天线间夹角一般有什么要求，各种场景下天线半功率角一般是多少 (16)3.2 基站勘测的工作注意事项 (17)3.2.1 基站勘测的步骤勘站拍照、指南针以及GPS使用要求 (17)3.2.2 基站勘测输出哪些文档 (17)3.2.3 天线安装要求： (18)3.3 共站址天线安装时的需要考虑的干扰隔离要求 (19)4 RND及网络规划 (21)5 单站点验证 (25)5.1 单站点验证要做哪些准备 (25)5.1.1 单站点验证的主要内容 (25)5.1.2 单站点验证：如何检查天线接反 (26)5.2 塔放的作用与缺点 (26)5.3 干扰分析 (27)5.3.1 干扰产生的机理 (27)5.3.2 如何定位干扰源大致位置 (28)5.4 路测分析与优化 (29)5.4.1 拐角效应 (29)5.4.2 压缩模式类型及相关事件 (29)5.5 1X、2X系列主要事件及相关知识 (29)5.6 导频污染定义，解决导频污染的具体措施 (30)5.7 如何理解软切换增益 (30)5.8 UE在哪些情况会发起小区选择 (31)6 WCDMA系统网络优化其它知识汇总 (32)6.1 工程优化的工作流程和内容 (32)6.2 在室内时，如何保证尽可能让UE驻留在室内覆盖小区，以保证质量 (32)6.3 路测时常开的窗口 (32)6.3.1 车的行驶速度对路测结果有什么影响 (33)6.3.2 在进行DT测试的时，除了UE纪录的数据外还要收集哪些信息 (33)6.3.3 覆盖（强度、质量、上下行）分析； (33)6.3.4 扩容有哪几种方法 (33)6.4 短消息的信令流程及占用信道情况 (34)6.5 功控中的初始发射功率如何确定的 (35)6.6 路测分析时下行码发射功率代表的意义，UE发射功率的意义 (36)6.7 寻呼过程及寻呼成功率低的分析 (36)6.8 呼叫建立成功率概念及接入失败分析 (36)6.9 掉话分析思路 (37)6.10 切换失败分析思路 (38)6.11 NASTAR的数据导入，以及分析思路，主要指标 (39)6.12 操作和参数 (40)6.13 小区闭塞与去激活的差异 (40)1 基本概念及综合问题1.1 网络规划流程预规划：取得客户提供的网络建设方案；或者根据客户覆盖容量需求，提出网络建设方案。
WCDMA学习笔记TDDFDD快衰落慢衰落Rake 接收技术香农公式分集技术与分集合并技术Rake接收技术多用户检测技术MUD分集技术(关键:各路信号要尽量不相关)空间分集频率分集角度分集时间分集极化分集RLSRABRAB sub-flowsRB分集合并技术最大比合并等增益合并选择性合并WCDMA一个码片距离处理增益衰落时间色散RL/RLS/RB/RAB 概念多用户检测技术 MUDPLMN标签(PLMN value tag) RL概念UMTS频段划分FDDTDDWCDMA 频段划分双工技术概念激活集观察集检测集小区更新URA更新功率控制技术切换技术更软切换软切换前向切换直接重试重定向香农公式香农公式信源编码波形编码参数编码(声码器)混合编码信道编码eTurbo码信源编码与信道编码功率控制技术开环功控内环功控外环功控Window_addWindow_drop宏分集增益微分集增益典型切换过程软切换典型参数软切换链路增益软切换开销软切换比例切换相关参数滤波系数事件的迟滞延迟触发时间加权因子小区偏置CIO小区惩罚事件转周期报告HCS小区重选惩罚时间硬切换1A1B1C1D1E1F2A2B2C2D2E2F3A3B3D4A4B6A6B6C6D6E6F6G切换技术及相关概念传输信道：传输信道是指由物理层提供给高层的服务。
传输信道定义了在空中接口上数据传输的方式和特性。
用于描述怎样传输数据以及数据的特征是什么。
专用公共(不支持软切换)软切换比例切换各类事件同频异频异系统业务量UE内部测量传输信道同步包含的计数器(传输信道同步在UTRAN和UE之间提供了L2帧的同步)BFNRFNCFNSFN-CFNSFN-SFNDOFF帧协议FP高层的服务。
传输信道定义了在空中接口上数据传输的方式和特性。
用于描述怎样传输数据以及数据的特征是什么。
公共(不支持软切换)传输信道格式传输块TB 传输块集TBS传输块大小TB Size传输块集大小TBS Size传输周期TTI传输格式TF传输格式集TFS传输格式组合TFC传输格式组合集合TFCS传输格式指示TFI传输格式组合指示TFCIDPCHPRACHPCPCHCPICHPCCPCH SCCPCH SCHPDSCHAICH PICHAPAICHCSICHCD/CAICHBCCH PCCH CCCH DCCH DTCH CTCH 物理信道及相关概念逻辑信道(用于描述传输的数据类型是什么)控制信道业务信道逻辑信道及相关概念传输信道及相关概念物理信道：是由一个特定的载频，扰码，信道化码（可选的），开始、结束的时间段（有一段持续时间）和上行链路中相对的相位（0或p /2）定义的DPDCH/DPCCH上行下行物理信道一些概念无线帧时隙速率匹配速率匹配与交织技术交织技术帧内交织码分组合传输信道/扰码/信道化码编码组合传输信道（CCTrCH）扰码(Gold)信道化码/扩频码(OVSF)物理层过程及压缩模式小区搜索同步过程公共信道同步DPDCH/DPCCH同步寻呼过程随机接入过程快速闭环功率控制过程CPCH接入过程物理层过程下行发射分集测量过程压缩模式概念压缩模式参数层2MAC层2RLC 层2PDCPRRCRRC连接建立过程RRC模式RNC迁移静态迁移伴随迁移静态迁移与伴随迁移潜在用户控制/准入控制/负载平衡/拥塞控制/动空中接口UUUu接口层3各功能实体的功能同频切换测量进程AMRCAMRCS64KCS57.6K7.5512WCDMA业务速率CS域PS域1525630128SRNC/DRNC/CRNCWCDMA 业务及业务速率与扩频因子SF的关系小区负载控制相关算法潜在用户控制PUC准入控制CAC负载平衡LDB拥塞控制LCC动态速率控制DCCCRNCSRNCDRNC CRNC小区建立流程DCH-FPMIB主信息块SB调度块SIB 系统信息块激活因子/扩频因子/正交因子/地理因子系统消息系统消息MIB/SIB/SB负荷因子地理因子G609604专用信道帧协议ALCAP/DCH-FP各种因子概念激活因子扩频因子正交因子邻区干扰因子i4808业务速率和扩频因子SF关系30128分四步小区建立流程ALCAP641203224016接收分集发射分集Eb/No噪声系数RF接收机灵敏度(dBm)正确解调所需最小信号强度要求接收机性能指标拐角效应乒乓效应信号盲区覆盖空洞Eb/No 、噪声系数、接收机灵敏度、解调需要最小信号强度、接收机底噪和宽带载干比功率漂移底噪抬升(上行链路)功率提升/功率漂移/底噪抬升基站发射/接收分集基站发射/接收分集软硬阻塞软阻塞硬阻塞红灯问题/孤岛效应/针尖效应/拐角效应/信号盲功率提升软阻塞/硬阻塞带外通信/带内通信带外通信/带内通信红灯问题孤岛效应针尖效应输入阻抗驻波比反射系数回波损耗极化方式增益波瓣宽度载频覆盖中心小区载频覆盖边缘/载频覆盖中心邻区列表的生成原则邻区列表的生成原则天线电气指标天线指标及相关概念ü 下行DPCH上发射功率上行DPCCH的初始发射功率DPDCH符号的下行最大/最小发射功率PRACH/DPCDH/DPCCH/DPCH 初始发射功率载频覆盖边缘小区接收机底噪PN宽带信干比SNR(C/I)上行链路预算公式PRACH信道接入前缀初始发射功率前后比无源互调其他指标机械下倾电调下倾对称振子半波对称振子极化损失极化隔离上旁瓣抑制零点填充理想点源天线波长电调天线慢衰落快衰落馈线损耗PS业务用户行为参数覆盖增强技术覆盖增强技术/容量增强技术馈线损耗吞吐量渗透率 Penetrating Rate话务模型概念业务模型参数CS业务模型PS业务模型吞吐率/渗透率/CS、PS 业务模型天线相关概念衰落快衰落/慢衰落放大器功率回退1dB压缩点放大器功率回退单站点验证RF优化参数优化接入问题掉话问题其他WCDMA覆盖与容量的平衡覆盖与容量的平衡网络优化步骤网络优化流程网络优化问题覆盖问题切换问题网络优化问题覆盖增强技术容量增强技术WCDMA中容量、覆盖和质量的关系覆盖、容量和质量之间的关系CS域3G到2GCS域2G到3GPS域概念PDP CONTEXT NSAPIRAB IDAPN解析QoS协商QoutQinT312T313N312N313N315T_RLFAILUREN_INSYNC_INDN_OUTSYNC_IND 上下行不平衡小区驻留过程异系统重选过程SM基本概念同步、失步相关参数接入层AS非接入层NAS下行码发射功率下行载波发射功率RSCP(Received Signal Code Power)RSSI(Received Signal StrenghRTWP(Received Total Wideband Power)3dB桥合路器双工合路器耦合器和功分器MPMDCVCHOP 传播模型建模用2G路测预测3G覆盖杂散或宽带噪声干扰阻塞干扰接收互调干扰CSPS用户面掉话比特率和符号率发射互调干扰TRB和SRB 信令面掉话位置区LA、路由区RA、URA区和服务区SA之间的关系峰均比PAR常用射频器件RRC消息中的缩写3G规划中两种预测覆盖方法比较华为公司WCDMA设备支持的频点四种干扰机理GPS采用频率李氏定理4NT300N300T312N312T302N302T304N304小区分裂方法3N下行非正交的因素信干比SIR和载干比CIR小区的切换半径小区半径与切换半径对数周期天线原理本地小区与逻辑小区小区标示空闲模式UE的定时器和常量(SET IDLEMODETIMER)模型校正和GPS ITU信道类型GoSQoST305T307T308N308T309T312N312T313N313N315T316T317会话类流类交互类背景类早指配和晚指配传输信道的复用遵循如下条件(CCTrCH) UDDLCD接入过程分析指导书(25.211、25.213、25.214)寻呼问题切换相关问题业务类型UTRAN侧测量量连接模式UE的定时器和常量(SET CONNMODETIMER)T314T315三种测量功能参考电平UTRAN侧测量量UE RX-TX频谱分析仪指标YBT250参数及功能两种显示模式TRACE菜单选项天线下倾角计算地图投影方式高斯-克吕格投影UTM投影。
WCDMA高级培训课件主要内容：1、UMTS的基本理论。
简述无线通信的发展历史以及他们之间的变化。
2、UMTS基本结构的介绍。
从逻辑视图介绍UMTS的功能结构，GSM及GPRS向UMTS 过渡的结构变化。
3、无线接口。
UMTS作为UTRAN网络并且是FDD方式下的空中接口特性，包括：a、WCMDA空中接口的基本原理b、UTRAN网络的总体介绍，协议模型、物理层、RLC层、MAC层的基本功能以及所对应的信道、空中接口的通信过程、调制解调方案及AMR等。
4、基本通信过程。
移动台至核心网之间的通信过程。
一、UMTS Introduction目标：1、UMTS是什么？2、UMTS的标准由谁制定、这些标准的特点及不同标准的差异。
3、UMTS现状，各国license发布情况。
1、移动通信的基本发展过程第一代以模拟制式为代表的空中无线接口的应用主要有：NMT（北欧）、TACS（英国）、AMPS（北美）及R2000（铁路应用）等。
多种标准的存在使得彼此不兼容，不能互联互通。
第二代移动通信引入数字和调频技术，最典型的技术有：GSM（欧洲）、CDMA IS-95（北美）、D-AMPS（北美）、IS-136（北美）等。
在整个发展过程中，主要有三个分支，分别是欧洲、北美和日本的移动通信发展历程。
日本的分支由于比较独立，一般不在讨论之中。
作为欧洲第二代移动通信技术的典型代表是GSM，GSM在空中接口的主要特点：多址方式－—TDMA，采用8路时分复用的多址方式，每用户的接入是通过占用物理信道的时隙来区分。
从网络侧考虑，区分上下行链路的双工方式是FDD。
在每一个频率上使用8路时分复用，微观的占用时间片来区分多路用户的个人通信。
在通信过程中，每个用户得到的物理资源是时隙，在GSM中物理信道的定义为：物理信道（Phy channel）＝频率（Frequence）+时隙号（TS number）。
由于采用电路交换方式，每用户在通信过程中，将一直占用网络分配的物理信道直至通信结束。
TDDFDD快衰落慢衰落Rake 接收技术香农公式分集技术与分集合并技术Rake接收技术多用户检测技术MUD分集技术(关键:各路信号要尽量不相关)空间分集频率分集角度分集时间分集极化分集RLSRABRAB sub-flowsRB分集合并技术最大比合并等增益合并选择性合并WCDMA一个码片距离处理增益衰落时间色散RL/RLS/RB/RAB 概念多用户检测技术 MUDPLMN标签(PLMN value tag)RL概念UMTS频段划分FDDTDDWCDMA 频段划分双工技术概念激活集观察集检测集小区更新URA更新功率控制技术切换技术更软切换软切换前向切换直接重试重定向香农公式香农公式信源编码波形编码参数编码(声码器)混合编码信道编码eTurbo码信源编码与信道编码功率控制技术开环功控内环功控外环功控Window_addWindow_drop宏分集增益微分集增益典型切换过程软切换典型参数软切换链路增益软切换开销软切换比例切换相关参数滤波系数事件的迟滞延迟触发时间加权因子小区偏置CIO小区惩罚事件转周期报告HCS小区重选惩罚时间硬切换1A1B1C1D1E1F2A2B2C2D2E2F3A3B3C3D4A4B6A6B6C6D6E6F6G切换技术及相关概念传输信道：传输信道是指由物理层提供给高层的服务。
传输信道定义了在空中接口上数据传输的方式和特性。
用于描述怎样传输数据以及数据的特征是什么。
专用公共(不支持软切换)软切换比例切换各类事件同频异频异系统业务量UE内部测量传输信道同步包含的计数器(传输信道同步在UTRAN和UE之间提供了L2帧的同步)BFNRFNSFNCFNSFN-CFNSFN-SFNDOFF帧协议FP高层的服务。
传输信道定义了在空中接口上数据传输的方式和特性。
用于描述怎样传输数据以及数据的特征是什么。
公共(不支持软切换)传输信道格式传输块TB传输块集TBS传输块大小TB Size传输块集大小TBS Size传输周期TTI传输格式TF传输格式集TFS传输格式组合TFC传输格式组合集合TFCS传输格式指示TFI传输格式组合指示TFCIDPCHPRACHPCPCHCPICHPCCPCH SCCPCH SCHPDSCHAICH PICHAPAICHCSICHCD/CAICHBCCH PCCH CCCH DCCH DTCH CTCH物理信道及相关概念逻辑信道(用于描述传输的数据类型是什么)控制信道业务信道逻辑信道及相关概念传输信道及相关概念物理信道：是由一个特定的载频，扰码，信道化码（可选的），开始、结束的时间段（有一段持续时间）和上行链路中相对的相位（0或p /2）定义的DPDCH/DPCCH上行下行物理信道一些概念无线帧时隙速率匹配速率匹配与交织技术交织技术帧内交织码分组合传输信道/扰码/信道化码编码组合传输信道（CCTrCH）扰码(Gold)信道化码/扩频码(OVSF)物理层过程及压缩模式小区搜索同步过程公共信道同步DPDCH/DPCCH同步寻呼过程随机接入过程快速闭环功率控制过程CPCH接入过程物理层过程下行发射分集测量过程压缩模式概念压缩模式参数层2MAC层2RLC 层2PDCPRRCRRC连接建立过程RRC模式RNC迁移静态迁移伴随迁移静态迁移与伴随迁移潜在用户控制/准入控制/负载平衡/拥塞控制/动空中接口UUUu接口层3各功能实体的功能同频切换测量进程AMRCAMRCS64KCS57.6K7.5512WCDMA业务速率CS域PS域1525630128SRNC/DRNC/CRNCWCDMA 业务及业务速率与扩频因子SF的关系小区负载控制相关算法潜在用户控制PUC准入控制CAC负载平衡LDB拥塞控制LCC动态速率控制DCCCRNCSRNCDRNC CRNC小区建立流程DCH-FP MIB主信息块SB调度块SIB 系统信息块激活因子/扩频因子/正交因子/地理因子系统消息系统消息MIB/SIB/SB负荷因子地理因子G609604专用信道帧协议ALCAP/DCH-FP各种因子概念激活因子扩频因子正交因子邻区干扰因子i4808业务速率和扩频因子SF关系30128分四步小区建立流程ALCAP641203224016接收分集发射分集Eb/No噪声系数RF接收机灵敏度(dBm)正确解调所需最小信号强度要求接收机性能指标拐角效应乒乓效应信号盲区覆盖空洞Eb/No 、噪声系数、接收机灵敏度、解调需要最小信号强度、接收机底噪和宽带载干比功率漂移底噪抬升(上行链路)功率提升/功率漂移/底噪抬升基站发射/接收分集基站发射/接收分集软硬阻塞软阻塞硬阻塞红灯问题/孤岛效应/针尖效应/拐角效应/信号盲功率提升软阻塞/硬阻塞带外通信/带内通信带外通信/带内通信红灯问题孤岛效应针尖效应输入阻抗驻波比反射系数回波损耗极化方式增益波瓣宽度载频覆盖中心小区载频覆盖边缘/载频覆盖中心邻区列表的生成原则邻区列表的生成原则天线电气指标天线指标及相关概念ü 下行DPCH上发射功率上行DPCCH的初始发射功率DPDCH符号的下行最大/最小发射功率PRACH/DPCDH/DPCCH/DPCH 初始发射功率载频覆盖边缘小区接收机底噪PN宽带信干比SNR(C/I)上行链路预算公式PRACH信道接入前缀初始发射功率前后比无源互调其他指标机械下倾电调下倾对称振子半波对称振子极化损失极化隔离上旁瓣抑制零点填充理想点源天线波长电调天线慢衰落快衰落馈线损耗PS业务用户行为参数覆盖增强技术覆盖增强技术/容量增强技术馈线损耗吞吐量渗透率 Penetrating Rate话务模型概念业务模型参数CS业务模型PS业务模型吞吐率/渗透率/CS、PS 业务模型天线相关概念衰落快衰落/慢衰落放大器功率回退1dB压缩点放大器功率回退单站点验证RF优化参数优化接入问题掉话问题其他WCDMA覆盖与容量的平衡覆盖与容量的平衡网络优化步骤网络优化流程网络优化问题覆盖问题切换问题网络优化问题覆盖增强技术容量增强技术WCDMA中容量、覆盖和质量的关系覆盖、容量和质量之间的关系CS域3G到2GCS域2G到3GPS域概念PDP CONTEXT NSAPIRAB IDAPN解析QoS协商QoutQinT312T313N312N313N315T_RLFAILUREN_INSYNC_INDN_OUTSYNC_IND 上下行不平衡小区驻留过程异系统重选过程SM基本概念同步、失步相关参数接入层AS非接入层NAS下行码发射功率下行载波发射功率RSCP(Received Signal Code Power)RSSI(Received Signal StrenghRTWP(Received Total Wideband Power)3dB桥合路器双工合路器耦合器和功分器MPMDCVCHOP 传播模型建模用2G路测预测3G覆盖杂散或宽带噪声干扰阻塞干扰接收互调干扰CSPS用户面掉话比特率和符号率发射互调干扰TRB和SRB 信令面掉话位置区LA、路由区RA、URA区和服务区SA之间的关系峰均比PAR常用射频器件RRC消息中的缩写3G规划中两种预测覆盖方法比较华为公司WCDMA设备支持的频点四种干扰机理GPS采用频率李氏定理4NT300N300T312N312T302N302T304N304小区分裂方法3N下行非正交的因素信干比SIR和载干比CIR小区的切换半径小区半径与切换半径对数周期天线原理本地小区与逻辑小区小区标示空闲模式UE的定时器和常量(SET IDLEMODETIMER)模型校正和GPSITU信道类型GoSQoST305T307T308N308T309T312N312T313N313N315T316T317会话类流类交互类背景类早指配和晚指配传输信道的复用遵循如下条件(CCTrCH)UDDLCD接入过程分析指导书(25.211、25.213、25.214)寻呼问题切换相关问题业务类型UTRAN侧测量量连接模式UE的定时器和常量(SET CONNMODETIMER)T314T315三种测量功能参考电平UTRAN侧测量量UE RX-TX频谱分析仪指标YBT250参数及功能两种显示模式TRACE菜单选项天线下倾角计算地图投影方式高斯-克吕格投影UTM投影解释上行：1920－1980MHz；下行：2110－2170MHz。
（说明：3G架构与现有的GSM+GPRS架构几乎一样，只是空中速率提高了很多，但仅这一点确给人带来了前所未有的想象空间。
）UTRAN UMTS Terrestrial Radio Access NetworkCN Core NetworkUE User EquipmentFigure 1: UMTS Architecture（说明：RNC→BSC, Node B→BTS，注意Iub协议标准，由于以前GSM和CDMA2000这一接口不公开，但这次意义非同一般，目的是为专门生产BTS的厂家准备的，市场上目前跑马圈地效应会因此而削弱)。
另外Iur标准也加强了一个地区多厂家设备的可能性。
）Figure 4: UTRAN Architecture（说明：WCDMA解决同步问题，由于对每个传输过程进行测量，并对数据抵达时间进行微调，这样实现各个节点的同步。
而在CDMA2000中须采用GPS实现的同步功能。
两者比较，WCDMA实现起来要复杂，但采用的手段是软件处理；CDMA2000由于各个节点直接应用GPS，实现同步就非常简单，但同时也带来了问题。
）Figure 8: Synchronisation issues model（说明：下图是RNC和NODE B的操作维护解决方式。
RNC通过lagical O&M对NODE B的进行，接口是协议NBAP，相当于NODE B的所有资源RNC直接控制和操作，由于物理上是分离的，所以整个操作称之为逻辑O&M。
另一种O&M就是传统意义上的操作维护。
）Figure 9: RNS architecture with O&M interfaces（说明：下图是空中接口，需要注意物理层向上提供传输信道，而第二层的MAC 子层向上提供逻辑信道。
手机和基站的物理层有它们自己的协议，只不过是简短的几个交互，不像用软件实现的协议，流程较为复杂。
）Transport channelsC o n t r o l / M e a s u r e m e n t sLayer 3Logical channelsLayer 2Layer 1（说明：RRC 是手机与网络建立话路（包括数据）通路的信令，与ISDN 中 2B+D 中的D 信令通路中跑的LAPD 协议作用差不多，不一样的地方当然很明显，无线终端虽与网路的也有固定联系，但不像有线那样直接，它在待机状态下监听属于自己的寻呼，这个寻呼通道是大家分时共享的。
GSM信令学习笔记请指正（参考资料+分析LOG所得）layer3 信令笔记：层概念：物理层（L1）、链路层（L2）、网络层（L3）网络层：无线资源管理（RR）、移动性管理（MM）、接续管理（CC）。
以下信令基本按顺序出现L3信令解析：CCstup 建立，指示启动呼叫建立，UL DL。
call proceeding 呼叫进程，指示呼叫已被基站侧接受。
progress 呼叫进展alterting 回铃音connect 连接，从网络侧到主叫。
connect acknowledge 连接确认，主叫到网络。
disconnect 断开连接release 释放连接release complete 释放完成MMCM service request 连接管理服务请求CM service accept 连接管理服务接受TMSI reallocation command TMSI重置命令（TMSI临时国际移动用户识别码）TMSI reallocation complete TMSI重置完成location updating request 位置更新请求identity request 身份鉴别请求identity rsponse 身份鉴别回应location updating reject 位置更新拒绝authentication request 鉴权请求authentication response 鉴权回复RRpaging request type1、2、3寻呼请求类型1、2、3（分别寻呼2、3、4部MS）paging response 寻呼响应system information type 1、2、2bis、3、4、5、5bis、6、7、8（1-4在BCCH，5-6在SACH，7、8小区重选信息）immedate assigment 立即指配（分配资源）classmark change 等级改变（手机性能等级）measurement report 测量报告（MS向网络侧报告电磁环境，包括一个主服务小区和最多6个最强邻区的RXlevl、RXqual、BCCH频点、BSIC、DTX不连续传送）assigment command 指配请求assigment complete 指配完成handover request 切换请求（一般发生在measurement report之后）handover complete 切换完成1026一周下来，查查找找，清理桌面，整理如下。
关于WCDMA若干问题的学习笔记和一些个人想法1、WCDMA协议发展状况综述WCDMA的标准由3GPP制定，依据3GPP官方网站说法，目前有R99、R4、R5、R6四个版本。
之所以这样起名是因为原计划在1999年底完成的R99版本，最后是在2000年3月完成。
于是3GPP 意识到按年度命名版本会给实现带来困难，因为年度版本不能保持一个相对稳定的规范集，因此决定从R99后不再按年来命名版本，同时把R2000的功能分成两个阶段实施R4和R5，以后升级将按R6 R7...的方式命名版本。
原则上R99的规范是R4规范集的一个子集，同样R4规范集是R5规范集的子集。
而从协议的原文件来看，后续版本只是对前面版本的补充和修改，这些变更有些是对已有技术的修改，也有一些是新增的补充内容。
其中公认的R99和R4版本都已经成熟，这一点从各家的培训资料上所介绍的已采用的系统架构就可以看得出来。
WCDMA协议的一个特点就是发展和更新的速度较之CDMA2000要快，在WCDMA技术上用的过程中，各个厂商之间需要约定好采用哪一个版本的协议来研发和生产设备。
R99和R4是比较早被冻结(Freeze)的版本，即不再就其本身作更改和调整，于是就成为了统一的商用规范。
在各种版本中。
R99可以说是已经成熟。
目前，在全球已安装和试开通的WCDMA网络都是基于这个版本的基础。
R99版本继承了广泛采用的第二代移动通信系统-GSM/GPRS核心网结构，从而可以看出其设计的初衷就是为了实现GSM网络向3G网络平滑演进。
为了实现3G的主要目标，即高质量的多媒体业务支撑、足够的系统容量、强大的多种用户管理能力、和服务质量，WCDMA在无线接入网部分引入了全新的无线接口WCDMA，并采用了分组化传输。
该版本功能在2000年3月份已被冻结，目前标准已相当完善。
R4在核心网电路域部分针对R99基于TDM的电路核心网进行了很大改进，基于IP核心网络结构，相对R99而言，R4完成了电路域的IP化。

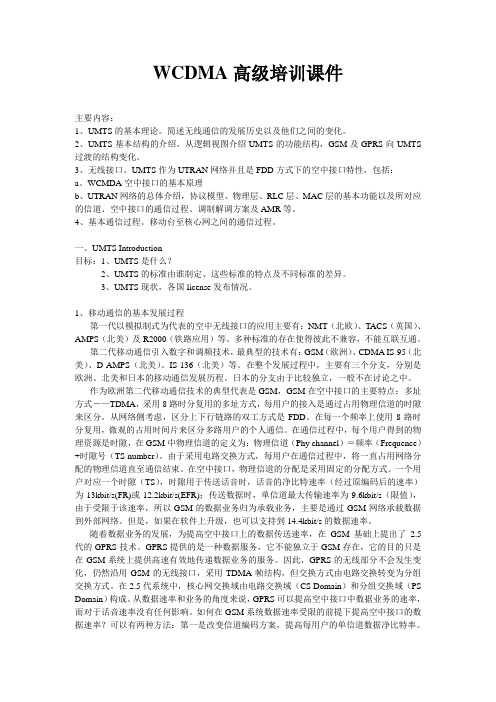

WCDMA高级培训课件主要内容：1、UMTS的基本理论。
