洛南县三江天然气有限公司PE聚乙烯管道焊接作业指导书二零一二年八月二十日PE聚乙烯管道焊接作业指导书一、PE管热熔全自动焊接作业指导书二、PE管热熔半自动焊接作业指导书三、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。
因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
本工程采用西安塑龙熔接设备有限公司的设备。
1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围 60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度 -5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。
3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。
3、3长度检查。
管的长度应均匀一致，误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。

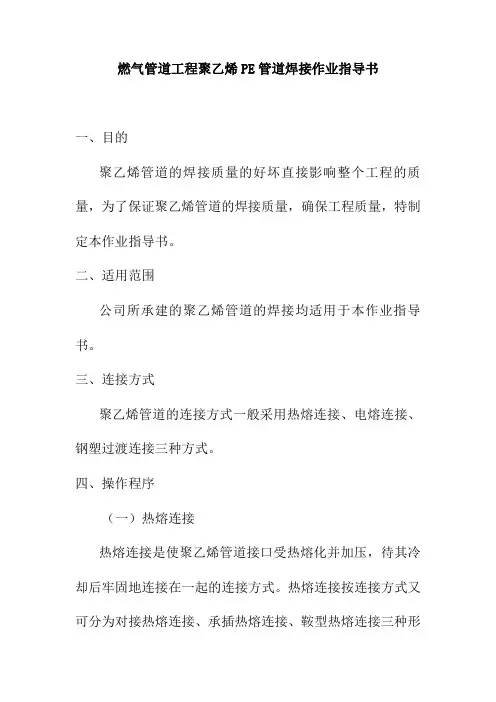

燃气管道工程聚乙烯PE管道焊接作业指导书一、目的聚乙烯管道的焊接质量的好坏直接影响整个工程的质量，为了保证聚乙烯管道的焊接质量，确保工程质量，特制定本作业指导书。
二、适用范围公司所承建的聚乙烯管道的焊接均适用于本作业指导书。
三、连接方式聚乙烯管道的连接方式一般采用热熔连接、电熔连接、钢塑过渡连接三种方式。
四、操作程序（一）热熔连接热熔连接是使聚乙烯管道接口受热熔化并加压，待其冷却后牢固地连接在一起的连接方式。
热熔连接按连接方式又可分为对接热熔连接、承插热熔连接、鞍型热熔连接三种形式。
1、对接热熔连接对接热熔连接是将平板电热模（电加热板）插入两管材接口间，对管材的连接面进行加热，当两管材的连接面加热到熔融状态时，抽出电热模板，用力将两管道端面挤压在一起，形成均匀一致的凸缘，待冷却后即熔接牢固。
该方法工艺简单，操作方便，常用于聚乙烯管道的直管连接。
（1）准备工作：用切割机、平锯或其它工具将管材切断，管道端面应与管轴线保持垂直，然后用洁净的布擦去管端铣刀、平板电热模上的油脂、灰尘、水分，检查对接机的液压系统和电路是否正常并运行，使全部设备出于工作状态。
（2）固定连接管材：卸开机架内的夹具，将待熔接的两管材分别搁置在机架左右的两组夹具上并固定，开动液压驱动装置，记录夹具滑行的最小驱动压力，然后让夹具的滑行端返回。
（3）管端表面铣平直：以最小驱动压力推动机架滑行端向前，使待熔接的两端面紧贴在双面铣的两面进行铣削，然后拿出铣刀，再以最小夹具驱动压力推动滑行端，使铣削后的两管端面接触，检查两管轴线和两管端面完全接触的程度，要求两管端面缝隙不大于0.5mm，错边量不大于壁厚的10％。
（4）管端待接面加热：平板电热模加温并恒定温度在210-220℃时，将平板插入到两管端之间，搁置在两夹具间的机架主轴上，开动液压系统，以加热压力推动夹具滑行端，使两管端面紧压在平板电热模两侧，此时由于管端受热熔化形成反边。
（5）移开平板电热模：两管端反边高度达到一定值后，开动液压系统，使滑行端脱离平板电热模一侧，同时操作者将平板电热模平行向已离开的滑行端移动，使之脱离另一侧管端，迅速抽出平板电热模，开动液压系统，推动滑行端，使两管端面以一定的压力贴压在一起。
iPE 热熔焊接作业指导书PE 热熔焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。
因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
热熔焊接所用机具如下:1、全自动热熔焊机技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度-5℃～＋40℃2、30Kw柴油发电机3、焊缝外观检验尺3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。
3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。
3、3长度检查。
管的长度应均匀一致，误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。
PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。
因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
本工程采用西安塑龙熔接设备有限公司的设备。
1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围 60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度 -5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。
3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。
3、3长度检查。
管的长度应均匀一致，误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

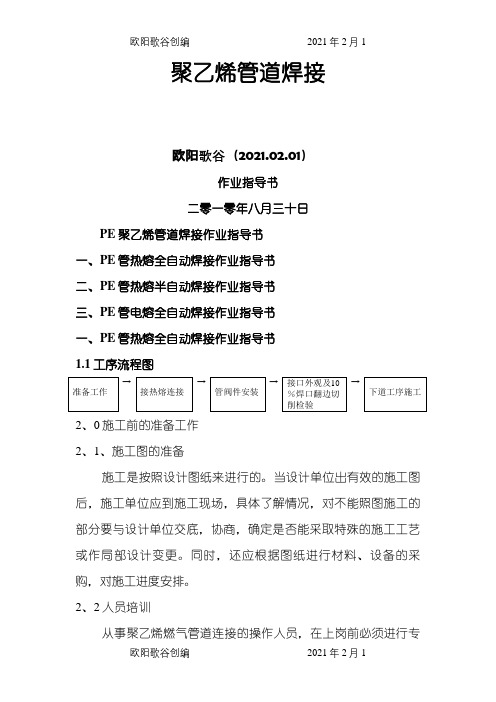

聚乙烯管道焊接欧阳歌谷（2021.02.01）作业指导书二零一零年八月三十日PE聚乙烯管道焊接作业指导书一、PE管热熔全自动焊接作业指导书二、PE管热熔半自动焊接作业指导书三、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。
因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
本工程采用西安塑龙熔接设备有限公司的设备。
1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围 60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度 -5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。
3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。
3、3长度检查。
管的长度应均匀一致，误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。
因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
本工程采用西安塑龙熔接设备有限公司的设备。
1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围60～160mm最大对接压力43bar可焊管材料PE—HD.PP工作温度-5℃～＋40℃2、30Kw柴油发电机2台3、焊缝外观检验尺2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。
3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。
3、3长度检查。
管的长度应均匀一致，误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。
PE 热熔焊接作业指导书一、PE管热熔全自动焊接作业指导书1。
1工序流程图→→→→2、施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场,具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训,并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具.因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品,在熔接效果上,要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
热熔焊接所用机具如下：1、全自动热熔焊机技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE-HD。
PP工作温度-5℃～＋40℃2、30Kw柴油发电机3、焊缝外观检验尺3、0管材、管件的验收3、1检查产品有无出厂合格证,出厂检验报告.3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等.3、3长度检查。
管的长度应均匀一致,误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直,是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。
3、5不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5％为不合格。
PE 热熔焊接作业指导书一、PE管热熔全自动焊接作业指导书1。
1工序流程图→→→→2、施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场,具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训,并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具.因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品,在熔接效果上,要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
热熔焊接所用机具如下：1、全自动热熔焊机技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE-HD。
PP工作温度-5℃～＋40℃2、30Kw柴油发电机3、焊缝外观检验尺3、0管材、管件的验收3、1检查产品有无出厂合格证,出厂检验报告.3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等.3、3长度检查。
管的长度应均匀一致,误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直,是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。
3、5不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5％为不合格。
PE聚乙烯管道焊接作业指导书二零零六年八月三十日PE聚乙烯管道焊接作业指导书一、PE管热熔全自动焊接作业指导书二、PE管热熔半自动焊接作业指导书三、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。
2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。
因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
本工程采用西安塑龙熔接设备有限公司的设备。
1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度-5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。
3、2对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。
3、3长度检查。
管的长度应均匀一致，误差不超过正负20mm。
逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
聚乙烯（PE）管的安装作业指导书1热熔焊接施工1.1 热熔焊接准备1）热熔焊机应置于平整、干燥，并有足够操作空间的场地，2）检查整个机具各个部位的紧固件有无脱落或松动，并予以必要处理。
3）检查整机电器线路有无损坏，并予以必要处理。
4）检查液压箱内液压油是否充足。
5）确认电源与机具输入是否相匹配。
6）将与管材规格一致的卡瓦装入机架。
7）准备足够的支撑物，以保证待焊接管材可与机架中心线处于同一高度，并能方便移动。
8）将焊机各部件按照要求插装连接并检查无误。
9）设定加热板温度：半自动焊机为210~220℃，全自动焊机为233℃。
10）接通焊机电源，打开加热板、铣刀和油泵开关并试运行，检查各自工作是否正常。
1.2热熔焊接1）在焊接过程中，操作人员应严格按照焊接工艺卡要求设定技术参数和操作，保证焊接质量。
全自动焊机为自动设定。
2）核对欲焊接的管材规格、压力等级和出厂时间是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应予以局部切除后方可使用。
3）焊接前必须用干净的布清除两管端的油污或异物，确保两端清洁，以利焊接质量。
4）将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下应尽可能短），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好。
5）置入铣刀，先打开铣刀电源开关，然后合拢管材两端，并加以适当的压力，直到两端均有连续的切屑出现后，撤掉压力，略等片刻，再退开活动架，关掉铣刀电源，切屑厚度应为0.5mm左右，通过调节铣刀片的高度可调节切屑厚度。
全自动焊接压力自动控制。
6）取出铣刀，合拢两管端，检查两端对齐情况，管材两端的错位量不应超过壁厚的10%，通过调整管材直线度和松紧卡瓦可予以改善，管材两端面间的间隙也不应超过壁厚的10%，否则应再次铣削，直到满足上述要求。
7）将加热板表面的灰尘和残留物清除干净（应特别注意不能划伤加热板表面的不粘层），检查加热板是否达到设定值的压力，直到两边最小卷边达到规定值（0.1×管材壁厚+0.5）mm。
聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页聚乙烯管道焊接作业指导书二零一零年八月三十日聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页PE 聚乙烯管道焊接作业指导书一、 PE 管热熔全自动焊接作业指导书二、 PE 管热熔半自动焊接作业指导书三、 PE 管电熔全自动焊接作业指导书安徽全柴动力股份有限公司编号： OB-ZJ-001聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页一、 PE 管热熔全自动焊接作业指导书1.1 工序流程图接口外观及准备工作→接热熔连接→管阀件安装→10％焊口翻边→下道工序施工切削检验2、 0 施工前的准备工作2、 1、施工图的准备施工是按照设计图纸来进行的。
当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。
同时，还应根据图纸进行材料、设备的采购，对施工进度安排。
2、 2 人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。
2、 3 施工机具的准备根据施工工艺的要求，准备相应的施工机具。
因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。
为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。
施工机具分为电熔焊机和热熔对接焊机两类。
本工程采用西安塑龙熔接设备有限公司的设备。
1、全自动热熔焊机型号pilotfuse160/A 、C两台技术参数：管材直径范围60～160mm最大对接压力43 bar可焊管材料PE — HD.PP工作温度-5℃～＋ 40℃2、30Kw 柴油发电机2台3、焊缝外观检验尺2个3、 0 管材、管件的验收3、 1 检查产品有无出厂合格证，出厂检验报告。
3、2 对外观进行检查。
检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。
3、 3 长度检查。
管的长度应均匀一致，误差不超过正负20 mm。
逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。
凡长短不同的管材，在未查明原因前应不予验收。
3、4 燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。
3、5 不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5%为不合格。
3、6 管材直径和璧厚的检查。
管材直径的检查用圆周尺进行，测其两端的直径，任意一处不合格为不合格。
璧厚的检查用千分尺来进行，测圆周的上下四点，任意一处不合格为不合格。
4、 0 管材、管件运输与保管在聚乙烯产品的运输和保管中应按下述方法进行：应用非金属绳捆扎和吊装。
4、 1 不得抛摔和受剧烈撞击，也不得拖拽。
不得暴晒，雨淋，也不得与油类、酸碱、盐、活性剂等化学物质接触。
4、 2 管材、管件应存放在通风良好，温度不超过40℃、不低于 -5 ℃的库房内，在施工现场临时堆放时，应有遮盖物。
4、 3 在运输和存放过程中，小管可以插在大管中。
4、4 运输和存放时应水平放置在平整的地面和车库内，当其不平时，应设平整的支撑物，其支撑物的间距以1—1.5 m 为宜，管子堆放高度不宜超过 1.5 m。
4、5 产品从生产到使用之间的存放期不应超过 1 年，发料时要坚持“先进先出”的原则。
5、 0 热熔焊接口连接步骤材料准备→加紧→切削→对中→加热→切换→熔融对接→冷却→对接完成5、 1 材料准备1、将焊机各部件的电源接通。
必须使用220V 、 50Hz 的交流电，电压变化在±10%以内，电源应有接地线；同时应保证加热板表面清洁、没有划伤。
2、将泵站与机架用液压导线接通。
连接前应检查并清理接头处的污物，以避免污物进入液压系统，进而损坏液压器件；液压导线接好后，应锁定接头部分，以防止高压工作时接头被打开的危险。
按选定的工作模式输入焊接数据：直径；璧厚或SDR 值；加热板的温度设定；焊工代号。
5、 2 加紧将管道或管件置于平坦位置，放于对接机上，留足 10～20mm 的切削余量；根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
5、3 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
1、将机架打开，放入铣刀，旋转锁紧旋钮，将铣刀固定在机架上。
启动泵站时，应在方向控制手柄处于中位时进行，严禁在高压下启动。
2、启动铣刀，闭合夹具，对管子管件的端面进行切削。
3、当形成连续的切削时，降压，打开夹具，关闭铣刀。
此过程一定要按照先降压，在打开夹具，最后关闭铣刀的顺序进行。
4、取下铣刀，闭合夹具，检查管子两端的间隙（间隙量不得大于0.3 mm）。
从机架上取下铣刀时，应避免铣刀与端面碰撞，如已发生需要重新铣削；铣削好的端面不要用手摸或被油污等污染。
5、 4 对中1、检查管子的同轴度（其最大错边量为管壁厚的10%）。
当两端面的间隙与错边量不能满足要求时，应对待焊件重新夹持，铣削，合格后方可进行下一步操作。
5、 5 加热1、检查加热板的温度是否适宜210℃～ 230℃，以两端面熔融长度为1～ 2mm 为宜。
2、加热板的红指示灯应表现为亮或闪烁。
从加热板上的红指示灯第一次亮起后，在等10min 使用，以使整个加热板的温度均匀。
3、测试系统的拖动压力P0并记录。
每个焊口的拖动压力都需测定；当拖动压力过大时，可采用垫短管等方法解决。
4、将温度适宜的加热板置于机架上，闭合夹具，并设定系统压力P1。
P1=P0+接缝压力5、待管子（管件）间的凸起均匀，且高度达到要求时，将压力降至近似拖动压力，同时按下吸热计时按钮，开始记录吸热时间。
P2=P0+吸热压力（吸热压力几乎为零）5、 6 切换1、将加热板拿开，迅速让两热熔端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
2、达到吸热时间后，迅速打开机具，取下加热板。
取加热板时，应避免与熔融的端面发生碰撞；若已发生，应在已溶化的端面彻底冷却后，重新开始整个熔接过程。
5、 7 熔融对接：1、使焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以1～ 2mm 为宜。
5、8 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。
1、迅速闭合夹具，并在规定的时间内，迅速的将压力调节到 P3，同时按下计时器，记录冷却时间。
P3=P0+冷却压力夹具闭合后升压时应均匀升压，不能太快，或太慢，应在规定的时间完成；以免形成假焊、虚焊，此压力要保持到焊口完全冷却。
5、 9 对接完成达到冷却时间后，将压力降为零，打开夹具，取下焊好的管子（管件），移开对接机，重新准备下一接口连接。
卸管前一定要将系统压力降为零；若需移动焊机，应拆下液压导线，并及时做好接头处的防尘工作。
6、 0 热熔对接连接工艺塑料热熔对接焊机溶解工艺参数（SDR11）机器型号： pliotfuse 160/A、C序参单号示意图数位40 50 63 90 110 160 200 1 接缝MPa 0.1 0.25 0.35 0.7 1.05 2.2压力 5凸起mm 0.5 0.5 0.5 1.0 1.0 1.0高度2 吸热MPa 几乎为零压力吸热S 38 43 56 85 103 140时间3 夹缝开闭S 4 5 5 6 6 8时间4调压 S2*******时间5 冷却MPa 0.15 0.25 0.30.7 1.052.2时间 5冷却 min 56812 1420时间7、 0 融解过程压力变化示意图压力x1X 2接缝形成时间吸热时间T1调压时间冷却时间时间总焊接时间8、 0 热熔对接接口的质量检查8、 1 焊缝外观质量检查安徽全柴动力股份有限公司编号： OB-ZJ-001聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页检查方法：焊缝尺；目测8、 2 检查项目：翻边平滑、均匀、对称环的宽度 B=0.35 ～0.45 s环的高度 H=0.2 ～0.25 s环的高度 b=0.1 ～0.2 s错口量＜ 0.1 ss---为 PE 管壁厚8、 3 合格判定标准：外观检查符合以上要求后，按焊口的10%翻边切边检查：端面质密均匀无孔洞，可判定所有焊缝合格。
9、 0 安全措施9、1 操作人员应安全着装：戴保护手套；穿工作鞋；戴防护眼镜；（打磨工件时）：带保护耳罩、焊帽。
9、 2 设备接地牢固，加漏电保护开关。
9、3 熔接完成后，断掉电源，将加热板放在安全的地方，以免意外接触烫伤。
切勿用手触摸加热板。
11二、 PE 管半自动热熔焊接作业指导书1、准备工作1、 1 半自动热熔焊机型号pilolhuse 160/A两台技术参数：管材直径范围：40-160 mm可焊材料： PE-HD.pp工作温度： -5 ℃～ +40℃输入功率： 2100W1、 2、 30KW柴油机发电机两台1、３、焊缝外观检查尺1、4 检查工具、加热板有无污物、划痕、灰尘，检查液压泵、液压管、铣刀等；1、 5 将焊机各部件的电源接通。
必须使用220V、 50Hz 的交流电，电压波动在±10%以内，电源应有接地线。
1、6 将液压泵与机架用液压导管接通，连接前应检查并清理接头处的污物，以免进入液压系统，接好后必须将接头部分锁定，以防高压接头被冲开。
2、测试拖动压力2、1 将待焊管材（管件）用卡盘夹紧，固定在机架上，注意使长管一侧固定在机架的固定端，待焊管（短管）固定在活动端，活动端管道另一端用专用支架垫平（也可用废弃短管节），以减少摩擦力。
12２、２测试系统的拖动压力Ｐ０，首先将机架开关手柄Ｌ置于ＯＰＥＮ位置，将机架打开，逆时针旋转旁通阀ＢＰ和压力调节旋钮，将液压缸进行泻压。
２、３然后将Ｌ置于ＣＬＯＳＥ机架关闭位置，旁通阀顺时针旋转到底，置于关的位置，此时顺时针缓慢旋转压力调节旋钮Ｒ，使压力表压力逐渐增大，并注视机架，直至机架开始关闭。
２、４停止旋转压力调节旋钮Ｒ，读出压力表中的压力值，此值即为拖动压力Ｐ０（此时机架关闭）。
３、铣刀待焊管口３、１将Ｌ推向ＯＰＥＮ，打开机架，放入铣刀，将铣刀固定在机架上；３、２启动铣刀，将Ｌ推向ＣＬＯＳＥ关闭机架，对管子的端面进行铣切；３、３当形成连续的切屑时，先逆时针打开旁通手柄ＢＰ降压，然后用Ｌ打开机架，再关闭铣刀。
此过程一定要按照先降压、在打开机架、最后关闭铣刀的顺序进行。
３、４取下铣刀，闭合机架，检查管子两端的间隙及错边量，若间隙不大于０．３ｍｍ，错边量不大于１０％即为合格，否则调整夹具，使之满足要求后，重新铣切，合格后方可进行下一步操作。
