如何正确使用气源三联件

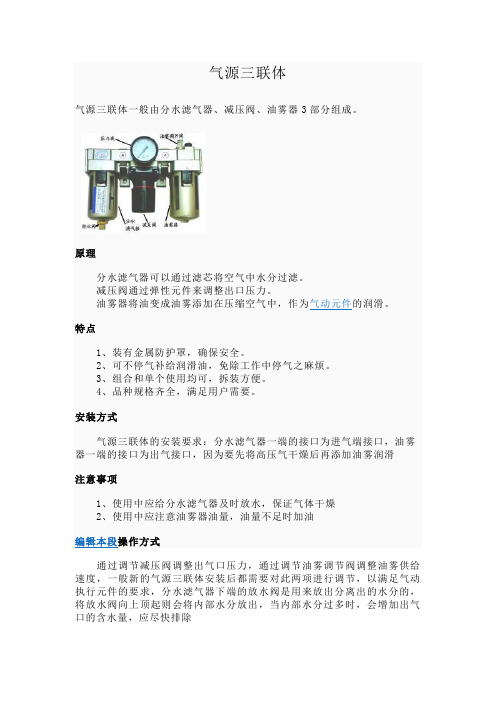

气源三联体
气源三联体一般由分水滤气器、减压阀、油雾器3部分组成。

原理
分水滤气器可以通过滤芯将空气中水分过滤。

减压阀通过弹性元件来调整出口压力。

油雾器将油变成油雾添加在压缩空气中，作为气动元件的润滑。

特点
1、装有金属防护罩，确保安全。

2、可不停气补给润滑油，免除工作中停气之麻烦。

3、组合和单个使用均可，拆装方便。

4、品种规格齐全，满足用户需要。

安装方式
气源三联体的安装要求：分水滤气器一端的接口为进气端接口，油雾器一端的接口为出气接口，因为要先将高压气干燥后再添加油雾润滑
注意事项
1、使用中应给分水滤气器及时放水，保证气体干燥
2、使用中应注意油雾器油量，油量不足时加油
编辑本段操作方式
通过调节减压阀调整出气口压力，通过调节油雾调节阀调整油雾供给速度，一般新的气源三联体安装后都需要对此两项进行调节，以满足气动执行元件的要求，分水滤气器下端的放水阀是用来放出分离出的水分的，将放水阀向上顶起则会将内部水分放出，当内部水分过多时，会增加出气口的含水量，应尽快排除。

气源三联件的综合使用说明气动三联件一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。

还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。

有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。

总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

A.供气1、确保空气压缩机为气动工具提供正确的出气量(CFM)。

2、当工具与气源相连接时，将扳机开关(或压柄开关)置于"停止"档或"停止"位置。

3、当使用此工具时，采用政党标准的psi(或6.0~8.0公斤)气压。

气压过高和不干净的空气会因磨损过快而缩短工具的使用寿命，同时也有可能造成危险。

4、每天都应将储气罐中的水排干，因为气路中的水份很容易进入到工具中，并在使用工具时损坏工具的结构。

5、每周清洗一次空气入口处的过滤器装置。

请参考下面的连接装配图表。

6、当风管的长度大于8米时，通常需增加适量的排出气压以弥补长距离风管的途中气压损耗。

风管的内径必须为1/4"(6.35MM)，且与之相连的接头的内孔内径也必须为1/4"(6.35MM)。

但是通常推荐内径是3/8"(9.5MM)的风管以使气动工具的使用达到最好的效果。

7、使用合适的风管和接头装置。

我们不建议将快速接头直接连接到工具上，因为这样可能会由于工具使用时所产生的振动而使接头脱位或漏气。

相反，必须使用一根连接风管把气源引入到气动工具中。

B.安全说明1、必须时刻佩戴有安全认证的防护眼镜。

一定要使用防尘面罩，因为本工具的使用可能会产生对人体有害的灰尘。

如果有必要的话，还应当使用耳罩及手套。

2、始终保持身体和立足点的平衡。

使用夹具或台钳进行安全工作，这样双手都可以用于操作本工具。

气源三联件是在气动控制系统的入口所必须的器件，气动马达等气动元件的必需品，能很好的过滤和雾化作用我们要很好了解和使用它。

它的组成是由过滤器、减压阀、油雾器三位一体。

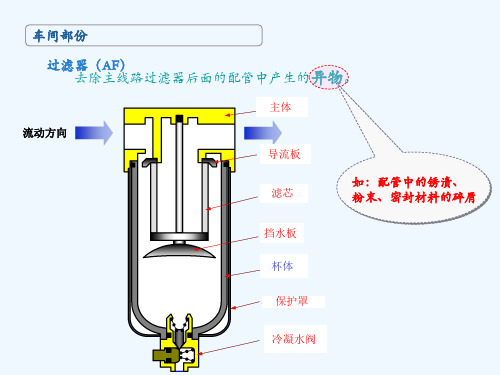

过滤器的作用是将压缩空气里的杂质，油污，水份等过滤掉，存放在过滤器里，达到使压缩空气干燥，清洁的目的。

过滤器应定期排污压缩空气进入过滤器内部后，因导流板的导向，产生了强烈的旋转，在离心力作用下，压缩空气中混有的大颗粒固体杂质和液态水滴等被甩到滤杯内表面上，在重力作用下沿壁面沉降至底部，然后，经过这样预净化的压缩空气通过滤芯流出。

为防止造成二次污染，滤杯中每天都应该是空的。

减压阀的作用是用来调整压缩空气压力的。

—减压阀调整到合适的压力后，应将锁定装置锁定，避免误操作。

若工作压力增大，膜片打开压缩空气就经阀体上的溢流孔排出
油雾器的作用因气动控制系统里，很多气缸需用油润滑，所以在气路里，就加入了油雾器，目的是将油雾器里的油通过气管送到气缸里，达到润滑气缸的目的；油雾器可以根据需要调节滴油的快慢；油雾器应定期加油，加油时不要超过油线。

气源三联件组成和使用说明气源三联件组成和使用说明一、气源三联件的概述气源三联件是指由压力表、过滤器和润滑器组成的一种空气处理设备，用于净化压缩空气并对其进行调节。

它被广泛应用于各种机械设备中，如气动工具、自动化设备等。

二、气源三联件的组成1. 压力表压力表是气源三联件中最基本的部分之一，它用于测量空气系统中的压力。

在使用时，需要将其安装在进入系统的管道上，并根据需要调整压力。

2. 过滤器过滤器是另一个重要部分，它主要用于过滤空气中的杂质和水分。

这些杂质和水分会影响到机械设备的正常运行，并缩短其寿命。

过滤器通常采用纸质或者网状材料制成。

3. 润滑器润滑器主要用于对空气系统中使用到的工具和设备进行润滑。

在使用时，可以添加适量的润滑油来保护机械设备，并延长其寿命。

三、如何正确使用气源三联件1. 安装气源三联件在安装气源三联件时，需要注意以下几点：（1）按照压力表、过滤器和润滑器的顺序进行安装。

（2）确保安装位置稳固，并且与空气系统的管道连接紧密。

（3）对于大型机械设备，需要根据实际情况选择更大的气源三联件。

2. 调整压力在使用气源三联件之前，需要根据实际需求调整其输出压力。

一般来说，输出压力应该略高于机械设备所需的最低压力。

3. 更换过滤器过滤器需要定期更换，以保证其正常工作。

一般情况下，每隔3-6个月就需要更换一次过滤器。

如果发现过滤器已经失效或者出现漏水等问题，应立即更换。

4. 添加润滑油在使用润滑器时，需要添加适量的润滑油。

一般来说，在使用前应该先将润滑油倒入润滑器中，并确保其能够正常流动。

5. 清洁和维护为了保持气源三联件的正常工作状态，需要定期对其进行清洁和维护。

一般来说，每隔3-6个月就需要对其进行一次清洁和检查。

在清洁时，应该先将气源三联件拆开，并用清水或者压缩空气进行冲洗。

四、气源三联件的优点1. 提高机械设备的使用寿命气源三联件可以有效地净化压缩空气，并对其进行调节。

这样可以避免杂质和水分对机械设备的损害，从而延长其使用寿命。

气动三联件原理范文
一、气动三联件的原理：
1.空气源：通常使用压缩空气作为动力源。

压缩空气通过气管输送到
控制单元，为执行单元提供气动能源。

2.控制单元：控制单元包括气源处理装置、控制阀和电磁阀等。

气源
处理装置用于过滤、调节和润滑压缩空气，确保空气的质量和稳定性。

控
制阀和电磁阀根据信号控制气体的通断和流量，从而实现对执行单元的控制。

3.执行单元：执行单元根据控制指令完成机械运动。

常见的执行单元
包括气缸和气阀。

气缸是一种利用气压作用在活塞上产生线性运动的装置，常用于推动物体或产生力。

气阀是一种用来控制气体通断的装置，常用于
控制系统中的气体流动。

二、气动三联件的工作原理：
具体而言，气动三联件的工作过程可分为以下几个步骤：
1.压缩空气供给：由压缩空气供给系统将压缩空气送至气动三联件的
控制单元。

2.气源处理：压缩空气经过气源处理装置，除去杂质和过大的湿气，
并通过调节阀或调压阀控制压力。

同时，为了保证气动三联件的正常工作，还需给压缩空气添加适量的润滑油。

3.控制信号输入：控制信号可以是手动操作、传感器信号或计算机控
制等。

通过控制阀或电磁阀的控制，将控制信号转化为气体控制信号。

4.执行机构运动：根据控制信号，电磁阀控制气源的通断，控制阀控制气源的流量。

气缸根据气源的变化，通过气压产生推力，驱动连杆或传动装置产生机械动作。

5.检测与反馈：在气动三联件工作过程中，可以通过传感器、开关或反馈装置对机械位移、速度、压力等参数进行监测和反馈，以保证系统的稳定性和安全性。

总结：。

气动工具使用说明一、使用：1.1使用工具之前，请先详细阅读操作说明，以确保使用安全；1.2使用工具之前请检查工具有无异常、气压是否正常、气管有无缠绕；1.3严禁自行变更工具及其配件的结构和设计；1.4操作工具或更换配件时，请佩带好劳动保护装置，如护目镜、面罩、手套等；1.5使用工具时，不要穿戴首饰及肥大的衣服，束好长发、围巾、领带等易缠绕物；1.6操作中请保持身体的平衡及立足点的安全；1.7请不要将出气口对准自己或他人；1.8不工作时，请关掉气源，将工具与气源之间的接头拔掉。

二、维护保养：2.1气源：供给工具的气源需经过处理，以保证干净和干燥；2.2气动三联件：使用气动工具，请务必在工位安装气动三联件（油水分离器），此装置由润滑油杯、杂质过滤杯、压力调节器三部分组成。

气动三联件工位安装图注意：气动三联件与工具之间的管线长度不得超过两米，否则气动三联件不会发生作用。

使用油水分离器是气动工具保修的前提！在没有安装或未正确安装气动三联件的情况下使用的工具我公司不予以保修。

气动三联件各部件的作用及注意事项如下：A、润滑油杯：使用气动工具时，气动三联件中的润滑油杯会发挥自动给油功能，有效的润滑因高速运转而产生摩擦的轴承叶片等，从而提高工具的使用寿命。

注意：给油量请调整至3-5滴/分钟；请确保润滑油杯始终保持有油状态；请使用本公司的气动工具专用油。

B、杂质过滤杯：气动三联件中的杂质过滤杯会过滤出工具高速运转时所产生的水和杂质，确保工具内部的清洁，从而提高工具的使用寿命。

注意：请定期排放杂质过滤杯中的水和杂质。

C、压力调节器：气动三联件中的压力调节器可以调节空气压力，使气动工具在使用中压力处于衡定状态。

避免因压力不稳对工具产生的影响，从而提高工具的使用寿命。

注意：请将压力调整至6kgf/cm2。

2.3工具的拆装、维修需特殊的校正技术和组装设备。

所以请勿自行对工具进行拆装和维修。

自行拆装的工具我公司不予以保修。

气动三联件操作维护规程
一、操作规程
1打开设备进气源阀门，将气动工具气管连接快插头插上。

2观察设备压力表气压值是否正常，应为0.6~0.63Mpa。

3不使用设备时，拔下气动工具气管连接快插头，关闭进气源阀门。

二、注意事项
1 油漆喷枪等喷涂气动工具的三联件油雾器中禁止添加润滑油。

三、日常维护保养
日常保养
1.（日检）检查设备的进/出气连接管路是否漏气。

2.（日检）观察设备的过滤罐中液面高度，若超过最高（MAX）刻度线，则倒掉罐中液体。

3.（日检）检查设备的过滤罐、压力表及油雾器是否存在漏气现象。

4.（日检）清除设备污物及周边5S。

一级保养
1.（周检）检查设备的进气源阀门及气管连接快插头是否完好。

1 / 2
2.（周检）检查设备的过滤罐、压力表及油雾器是否完好。

二级保养
1.（月检）观察设备的油雾器中液位高度，若低于油罐1/4或低于最低刻度线时，则补加符合ISOVG32
标准的专用轻质润滑油，其添加适宜量为油罐的3/4或最高（MAX）刻度线。

2.（月检）检查设备压力表的指针是否偏离，调压旋钮是否可调节。

第十一事业部
总装深圳工厂设备科
（注：范文素材和资料部分来自网络，供参考。

只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）
2 / 2。

阳光泵业气动三联件详细说明书（文章来源阳光泵业）一、特点气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能)，便不需要使用油雾器!过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为 5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。

三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。

三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。

空气过滤器和减压阀组合在一起可以称为气动二联件。

还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀(功能与空气过滤器和减压阀结合起来使用一样)。

有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。

总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。

减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。

油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

二、使用说明1、过滤器排水有压差排水与手动排水二种方式。

手动排水时当水位达到滤芯下方水平之前必须排出。

2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。

旋转钮向右为调高出口压力，向左旋转为调低出口压力。

调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

3、给油器的使用方法：给油器使用JIS K2213输机油(ISO Vg32或同级用油)。

加油量请不要超过杯子八分满。

数字0为油量最小，9为油量最大。

自9-0位置不能旋转，须顺时针旋转。

三、注意事项1、部分零件使用PC(聚碳酸酯)材质，禁止接近或在有机溶剂环境中使用。

气动三联件原理和作用
在我们做设备的时候肯定会用到气路，大家也会听到过气动三联件，那么它的的作用和原理是怎样的呢？下面我们就聊聊它的原理和作用。

气动三联件是由：空气过滤器（F）、减压阀（R）和油雾器（L）三种气源处理元件组装在一起。

即F.R.L，在气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

气动三联件按进气的顺序依次分为水过滤器、调压器、油雾器，其作用原理及其作用见如下：
一：水过滤器
原理：回转理心、撞击。

作用：除去空气中的灰尘，杂质，并将空气中的水分分离出来，一般主管道过滤器。

二：调压阀
原理：利用气流流过缝隙气阻产生的压力损失，使其出口压力低于进口压力，起到降压的作用，利用空气压力和弹性力相平衡作用原理来输出稳定压力。

如果输出压力超过调压值，通过溢流控口排气。

作用：起到减压和稳压的作用，将较高的压力调到规定的输出压力，并保证输出压力稳定，不受空气流量的变化。

三：油雾器
原理：当压缩空气流过时，它将润滑油喷射成雾状，随压缩空气流入需要润滑的部件，达到润滑的目的。

作用：特殊的注油装置。

结束：大家应该了解了气动三联件的作用和原理了吧！也可简单概括为：过滤+减压+油雾。
