气动三联件操作维护规程

气动设备维修手册一、前言气动设备是工业生产中常用的一类设备，其正常运行对于生产工艺的稳定性和安全性至关重要。

本手册的目的是为了提供一份详实的气动设备维修指南，帮助操作人员在设备出现故障时能够迅速进行维修。

二、常见故障及解决方案1. 气动系统漏气问题的处理当气动设备出现漏气现象时，首先需要检查气动系统的元件和连接部位是否紧固。

若发现松动的元件，应当及时进行紧固处理。

另外，还需要仔细检查气动系统的密封件是否完好，如发现有损坏的密封件，应当进行更换。

2. 无法正常启动的处理方法若气动设备无法正常启动，首先需要检查气源压力是否正常。

确认气源压力正常后，再仔细检查气动设备控制元件是否出现故障，必要时进行更换。

此外，还需要检查电气元件是否正常连接，如发现异常，应当及时进行修复。

3. 气动设备工作不稳定的调整方法当气动设备在工作过程中出现不稳定的情况时，需要先检查元件的清洁程度，确保元件表面无杂质。

若清洁无效，可考虑调整气动设备的供气压力，提高系统的稳定性。

如果问题仍然存在，可能是气动元件的磨损导致，此时需要将磨损严重的元件进行更换。

4. 噪音问题的解决方案气动设备在正常工作时会产生一定的工作噪音，但若噪音过大，则可能存在问题。

对于此类情况，首先应当检查气动设备的连接是否紧固，如果连接部位松动，应当及时进行处理。

另外，还需要检查气源的压力是否过高，如发现过高的压力，需适当进行调整。

5. 温度过高的处理方法当气动设备在工作过程中出现温度过高的情况时，需要先检查设备的冷却系统是否正常工作。

如果冷却系统工作正常，那么可能是设备的负载过大，此时需要调整设备的负载，保持在正常范围内。

三、维护和保养1. 定期清洁气动设备的外表面和内部元件，防止灰尘和杂质对设备的损害。

2. 检查气动设备的密封件是否完好，如发现有损坏的密封件，应及时更换。

3. 注重润滑工作，定期对气动设备进行润滑油的更换，确保设备的正常运行。

4. 定期检查气动设备的连接部位是否紧固，如发现松动的连接，应及时进行紧固处理。

目录
1.基本信息 (3)
1.1．设备清单 (3)
1.1.1.电磁阀清单 (3)
1.2.校验以及点检频率 (7)
1.3.校验以及点检用工具及其他材料 (7)
2.电磁阀/气动三联件维护点检标准操作程序 (7)
3.安全注意事项 (8)
1.基本信息
1.1．设备清单
1.1.1.电磁阀清单
1.1.
2.气动三联件清单
1.2.校验以及点检频率
点检频率：每半年进行一次
1.3.校验以及点检用工具及其他材料
◆2mm内六角扳手
◆3mm内六角扳手
◆小型十字螺丝刀
◆小型一字螺丝刀
2.电磁阀/气动三联件维护点检标准操作程序
◆使用毛刷或干布清洁电磁阀表面的尘土。

◆检查电磁阀外观是否有损坏。

◆检查电磁阀线圈密封是否有腐蚀的情况。

◆检查电磁阀本体是否有发热现象
◆检查气动三联件油雾器油位
◆检查气动三联件滤水杯水位
3.安全注意事项
◆保持接线盒内接线端子的干燥，以防弄湿，腐蚀接线端子，引起事故。

◆请勿将互联电缆穿过任何带有使用交流电电缆的金属管。

“电噪音”可能会干扰
传感器信号。

气源三联件的综合使用说明气动三联件一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。

还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。

有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。

总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

A.供气1、确保空气压缩机为气动工具提供正确的出气量(CFM)。

2、当工具与气源相连接时，将扳机开关(或压柄开关)置于"停止"档或"停止"位置。

3、当使用此工具时，采用政党标准的psi(或6.0~8.0公斤)气压。

气压过高和不干净的空气会因磨损过快而缩短工具的使用寿命，同时也有可能造成危险。

4、每天都应将储气罐中的水排干，因为气路中的水份很容易进入到工具中，并在使用工具时损坏工具的结构。

5、每周清洗一次空气入口处的过滤器装置。

请参考下面的连接装配图表。

6、当风管的长度大于8米时，通常需增加适量的排出气压以弥补长距离风管的途中气压损耗。

风管的内径必须为1/4"(6.35MM)，且与之相连的接头的内孔内径也必须为1/4"(6.35MM)。

但是通常推荐内径是3/8"(9.5MM)的风管以使气动工具的使用达到最好的效果。

7、使用合适的风管和接头装置。

我们不建议将快速接头直接连接到工具上，因为这样可能会由于工具使用时所产生的振动而使接头脱位或漏气。

相反，必须使用一根连接风管把气源引入到气动工具中。

B.安全说明1、必须时刻佩戴有安全认证的防护眼镜。

一定要使用防尘面罩，因为本工具的使用可能会产生对人体有害的灰尘。

如果有必要的话，还应当使用耳罩及手套。

2、始终保持身体和立足点的平衡。

使用夹具或台钳进行安全工作，这样双手都可以用于操作本工具。

气动工具使用时的维护及保养1.正确之代供气系统：进气压力于工具入口处(非空压机之出气压力) 一般为90PSIG(6.2Kg/cm2)，过高、过低均有损工具之性能及寿命。

进气必须含有充分润滑油，以便工具内气动马达得到充分润滑(可置一白纸于工具排气处检视是否有油渍，正常为有油渍现象) 。

进气必须尽不含水份，若庄缩空气未经空气干燥机是不恰当的。

2. 不可任意拆除工具的零件后而操作，除了会影响操作者的安全关会致使工具损坏。

3. 若工具略有故障或经使用不能达到原有功能时，不可再继续使用，要立即检查。

4. 定期(约每周一次) 检查、保养工具，添加黄油(Grease) 于轴承等转动部位，添加机油(气动工具油) 于气动马达部位。

5. 使用各式工具，务必遵照各种安全规定及使用说明操作。

6. 要选用适当的工具工作，工具过大容易造成工作伤害，工具过小容易致使工具损害。

安全规范(1)使用气动工具前，请务必阅读完此份手册，只有在完全了解内容后，才可在工作场合使用气动工具，且需严格执行其内容。

敬告使用工具时请勿超过最大操作压力，（ 7.0kg/cm2）经常使气动工具在超过操作压力的环境下工作，将大大降低工具本身的使用寿命。

(2)更换工具或配件时请先将气动工具从空气来源处拆下。

(3)操作时尽可能戴上护目镜.耳塞.口罩以维护自身安全。

(4)操作时勿穿著宽松的衣物.围巾.领带或手饰,以免被移动或转动的零件卷入而造成危险。

(5)在气动工具与高压气源连接时，非使用时，勿压扳机。

(6)随时确保零配件状况，松动的零配件可导致严重的危险。

(7)替换磨损的零配件时，请使用专用的零配件。

(8)勿使用空压管受损或是撞击。

(9)切勿将工具指向自己或他人。

(10)使用前，检查空压管是否有较脆弱或破损之处，若发现上述状况，请立即更新，以维护安全。

(11)锁紧所有螺帽,螺丝,并确定所有设备处于安全状态。

适度的润滑是工具使用者的责任。

压缩空气中会有水气凝结，易造成锈蚀若没有适度的润滑会大大缩短气动工具的寿命。

TFMQ气动阀门（三通）使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动阀门（三通）简图二、气动阀门（三通）的基本结构三、结构性能四、气动阀门（三通）的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养二、气动阀门（三通）的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。

三、结构性能阀门的箱体是阀门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联结和承受自重和物料重，因此由8—10mm厚的钢板焊接而成，同时要保证翻板在其内不受刮、碰影响的翻转，供物料通过。

翻板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--14mm厚的钢板制成，为了保证耐磨性，在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn 板，为了降低料流在翻板上的流速，在其上加横档板以降低流速，减少磨损。

四、气动三通阀门的使用与保养气动三通阀门在使用前，首先检查其内部有无异物，卡刮翻板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆、连杆应灵活自如。

连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。

五、故障的检查与维修见下表：六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏，连接部件是否松动，调整好后再行安装。

2、安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷方向与活塞杆轴线一致。

3、无论采用何种安装型式，都必须保证缸体不变形，气缸的安装底座要有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。

4、气缸水平安置时，特别是长行程气缸，用水平仪进行三点位置（活塞杆全部伸出、中间及全部退回）检验。

5、速度调整，首先将速度控制阀（单向节流阀）的开度放在调整范围的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，最终速度不至撞击气缸盖为宜。

气动控制阀执行器安全操作及保养规程气动控制阀执行器是工业生产中常用的一种控制装置，它能够自动控制流体介质的流量、压力等参数。

在使用气动控制阀执行器时，为了确保操作的安全和系统的正常运行，需要遵循一定的操作规程和保养要求。

一、安全操作1. 操作前的准备工作在开展操作前需要做好以下准备工作：1.确保气源正常。

开动气源，确保其正常工作，检查压力是否符合阀门执行器的设定值。

2.检查执行器和阀门的安装。

检查执行器和阀门的连接是否牢固，防止因连接不良而导致闸板卡死或是进出口孔被堵塞。

3.检查阀门的位置。

检查阀门的位置是否正确，确保阀门在允许范围内。

防止因操作时阀门位置不当而导致操作错误，损坏执行器或阀门。

2. 操作时的注意事项在开展操作时需要注意以下事项：1.避免过载。

应根据执行器的额定扭矩和阀门的实际工作情况，选择合适的执行器。

2.避免过分拉伸。

应根据执行器的钢丝绳控制长度，避免过分拉伸或缩短，确保操作顺畅。

3.避免颤振。

在操作时要避免过度振动，可以通过合理控制气源压力、降低执行器的控制速度等方式来避免颤振。

4.确保通气口畅通。

在操作时应确保执行器通气口畅通，防止一些因脏物积累而导致执行器内部通气阻塞的问题。

5.避免异常腐蚀。

在操作现场应该避免因外部环境的过度腐蚀导致执行器和阀门等部件异常腐蚀，影响设备的使用寿命。

3. 操作后的处理在操作完成后，需要做好以下处理工作：1.保持设备清洁。

清理设备表面及周围环境杂物，保持设备的干净整洁，防止污染和危险事件的发生。

2.关闭气源。

关闭气源，避免因操作错误或是其他因素造成系统失控，造成设备或是人员伤害。

3.定期检查。

定期检查设备的工作状态及连接件的是否靠紧，避免出现设备脱落、松动等安全隐患。

4.及时维护。

当出现设备磨损、故障等问题时，应及时进行维护保养，更换零部件，避免降低设备的工作效率和安全性。

二、保养规程在日常维护保养中，需要注意以下几个方面：1. 定期清洁定期清洁气动控制阀执行器及其周围环境，防止污物沉积堆积，坚持清洁操作可以防止腐蚀和氧化等问题，同时保护执行器某些精密部件，防止磨损。

气动三联件操作维护规程
一、操作规程
1打开设备进气源阀门，将气动工具气管连接快插头插上。

2观察设备压力表气压值是否正常，应为0.6~0.63Mpa。

3不使用设备时，拔下气动工具气管连接快插头，关闭进气源阀门。

二、注意事项
1 油漆喷枪等喷涂气动工具的三联件油雾器中禁止添加润滑油。

三、日常维护保养
日常保养
1.（日检）检查设备的进/出气连接管路是否漏气。

2.（日检）观察设备的过滤罐中液面高度，若超过最高（MAX）刻度线，则倒掉罐中液体。

3.（日检）检查设备的过滤罐、压力表及油雾器是否存在漏气现象。

4.（日检）清除设备污物及周边5S。

一级保养
1.（周检）检查设备的进气源阀门及气管连接快插头是否完好。

1 / 2
2.（周检）检查设备的过滤罐、压力表及油雾器是否完好。

二级保养
1.（月检）观察设备的油雾器中液位高度，若低于油罐1/4或低于最低刻度线时，则补加符合ISOVG32
标准的专用轻质润滑油，其添加适宜量为油罐的3/4或最高（MAX）刻度线。

2.（月检）检查设备压力表的指针是否偏离，调压旋钮是否可调节。

第十一事业部
总装深圳工厂设备科
（注：范文素材和资料部分来自网络，供参考。

只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）
2 / 2。

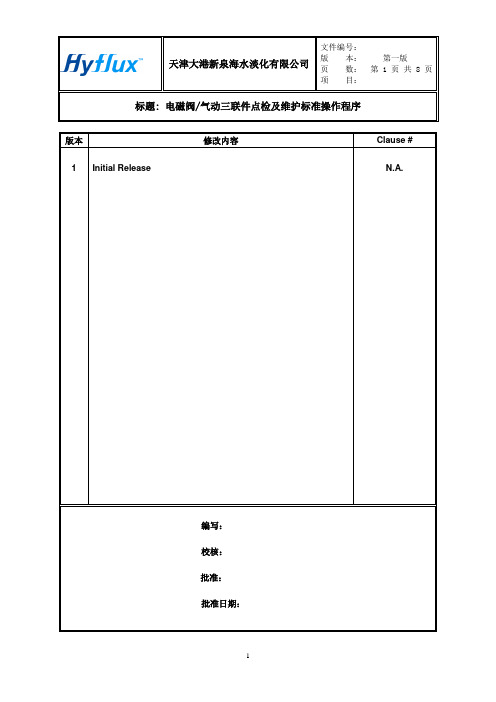

项目：标题:电磁阀及气动三联件点检及维护标准操作程序版本修改内容Clause # 1 Initial Release N.A.编写：校核：批准：批准日期：项目：标题:电磁阀及气动三联件点检及维护标准操作程序目录1.基本信息 (3)1.1．设备清单 (3)1.1.1.电磁阀清单 (3)1.2.校验以及点检频率 (7)1.3.校验以及点检用工具及其他材料 (7)2.电磁阀/气动三联件维护点检标准操作程序 (7)3.安全注意事项 (8)项目：标题:电磁阀及气动三联件点检及维护标准操作程序1.基本信息1.1．设备清单1.1.1.电磁阀清单序号品牌型号设备编号所属区域1 HANMUSEN4M310-10 空压机压缩空气管路2 NORGREN2623079 UF / RO 1.1.2.气动三联件清单序号品牌设备编号安装区域范围(mpa)1 SHANNAISI BWRO-SLJ-01 1#BWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.02 SHANNAISI BWRO-SLJ-02 2#BWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.03 SHANNAISI BWRO-SLJ-03 3#BWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.04 SHANNAISI BWRO-SLJ-04 4#BWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.05 SHANNAISI SWRO-SLJ-01 1#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.06 SHANNAISI SWRO-SLJ-02 2#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.07 SHANNAISI SWRO-SLJ-03 3#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.08 SHANNAISI SWRO-SLJ-04 4#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.09 SHANNAISI SWRO-SLJ-05 5#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85项目：标题:电磁阀及气动三联件点检及维护标准操作程序AL:1.010 SHANNAISI SWRO-SLJ-06 6#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.011 SHANNAISI SWRO-SLJ-07 7#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.012 SHANNAISI SWRO-SLJ-08 8#SWRO膜组旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.013 SHANNAISI SWRO-SLJ-09 SWRO产水增压泵旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.014 SHANNAISI UF-SLJ-A UF膜组外侧AF:0.05-0.85 AR: 0.05-0.85 AL:1.015 SHANNAISI UF-SLJ-B UF膜组外侧AF:0.05-0.85 AR: 0.05-0.85 AL:1.016 SHANNAISI UF-SLJ-C UF膜组外侧AF:0.05-0.85 AR: 0.05-0.85 AL:1.017 SHANNAISI UF-SLJ-01 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.018 SHANNAISI UF-SLJ-02 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.019 SHANNAISI UF-SLJ-03 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.020 SHANNAISI UF-SLJ-04 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.021 SHANNAISI UF-SLJ-05 UF膜组旁AF:1.0 AR:0.05-0.85项目：标题:电磁阀及气动三联件点检及维护标准操作程序AL:1.022 SHANNAISI UF-SLJ-06 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.023 SHANNAISI UF-SLJ-07 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.024 SHANNAISI UF-SLJ-08 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.025 SHANNAISI UF-SLJ-09 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.026 SHANNAISI UF-SLJ-10 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.027 SHANNAISI UF-SLJ-11 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.028 SHANNAISI UF-SLJ-12 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.029 SHANNAISI UF-SLJ-13 UF膜组旁AF:1.0AR:0.05-0.85 AL:1.030 SHANNAISI UF-SLJ-14 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.031 SHANNAISI UF-SLJ-15 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.032 SHANNAISI UF-SLJ-16 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.033 SHANNAISI UF-SLJ-17 UF膜组旁AF:1.0 AR:0.05-0.85项目：标题:电磁阀及气动三联件点检及维护标准操作程序AL:1.034 SHANNAISI UF-SLJ-18 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.035 SHANNAISI UF-SLJ-19 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.036 SHANNAISI UF-SLJ-20 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.037 SHANNAISI UF-SLJ-21 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.038 SHANNAISI UF-SLJ-22 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.039 SHANNAISI UF-SLJ-23 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.040 SHANNAISI UF-SLJ-24 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.041 SHANNAISI UF-SLJ-25 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.042 SHANNAISI UF-SLJ-26 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.043 SHANNAISI UF-SLJ-27 UF膜组旁AF:1.0 AR:0.05-0.85 AL:1.044 SHANNAISI UF-SLJ-FX-01 UF反洗水泵旁AF:0.05-0.85 AR: 0.05-0.85 AL:1.045 SHANNAISI UF-SLJ-FX-02 UF反洗水泵旁AF:1.0项目：标题:电磁阀及气动三联件点检及维护标准操作程序AR:0.05-0.85AL:1.046 SHANNAISI UF-SLJ-CIP-01 UF CIP 清洗间AF:1.0 AR:0.05-0.85 AL:1.047 SHANNAISI UF-SLJ-CIP-02 UF CIP 清洗间AF:1.0 AR:0.05-0.85 AL:1.048 SHANNAISI UF-SLJ-CIP-03 UF CIP 清洗间AF:1.0 AR:0.05-0.85 AL:1.049 SHANNAISI UF-SLJ-CIP-04 UF CIP 清洗间AF:1.0 AR:0.05-0.85 AL:1.050 SHANNAISI RO-SLJ-CIP-01 RO CIP 清洗间AF:0.05-0.85 AR: 0.05-0.85 AL:1.051 SHANNAISI RO-SLJ-CIP-02 RO CIP 清洗间AF:0.05-0.85 AR: 0.05-0.85 AL:1.052 SHANNAISI RO-SLJ-CIP-03 RO CIP 清洗间AF:0.05-0.85 AR: 0.05-0.85 AL:1.053 SHANNAISI FSBF-SLJ-01 UF\RO废水泵房AF:0.05-0.85 AR: 0.05-0.85 AL:1.01.2.校验以及点检频率点检频率：每半年进行一次1.3.校验以及点检用工具及其他材料◆2mm内六角扳手◆3mm内六角扳手◆小型十字螺丝刀◆小型一字螺丝刀2.电磁阀/气动三联件维护点检标准操作程序◆使用毛刷或干布清洁电磁阀表面的尘土。

阳光泵业气动三联件详细说明书（文章来源阳光泵业）一、特点气压传动系统中，气动三联件是指空气过滤器、减压阀和油雾器，有些品牌的电磁阀和气缸能够实现无油润滑(靠润滑脂实现润滑功能)，便不需要使用油雾器!过滤度一般为50-75μm，调压范围为0.5-10Mpa，如需过滤精度为 5-10μm，10-20μm，25-40μm，及调压为0.05-0.3Mpa，0.05-1Mpa三大件无管连接而成的组件称为三联件。

三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证。

三大件的安装顺序依进气方向分别为空气过滤器、减压阀和油雾器。

空气过滤器和减压阀组合在一起可以称为气动二联件。

还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀(功能与空气过滤器和减压阀结合起来使用一样)。

有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。

总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。

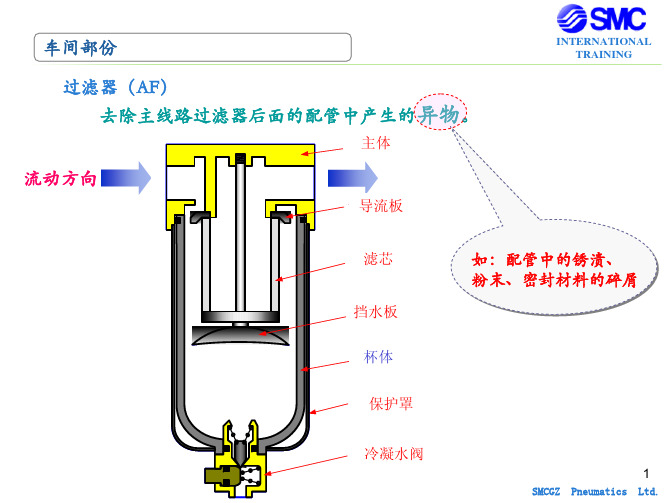

空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。

减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。

油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

二、使用说明1、过滤器排水有压差排水与手动排水二种方式。

手动排水时当水位达到滤芯下方水平之前必须排出。

2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。

旋转钮向右为调高出口压力，向左旋转为调低出口压力。

调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。

3、给油器的使用方法：给油器使用JIS K2213输机油(ISO Vg32或同级用油)。

加油量请不要超过杯子八分满。

数字0为油量最小，9为油量最大。

自9-0位置不能旋转，须顺时针旋转。

三、注意事项1、部分零件使用PC(聚碳酸酯)材质，禁止接近或在有机溶剂环境中使用。
