KWFB无密封自控自吸泵(服务).pptx

一、概述WFB系列立式特种无密封自控自吸泵，是引用国外先进技术、填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，不同造型共壹仟余规格。

在冶金、电力、化工、化肥、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘，选矿、民用建筑等行业中广泛应用，深受用户的好评。

二、独特的优点1．本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、潜水泵、潜污泵等最理想的设备。

2．运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。

3．采用真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。

4．振动小、噪音低，移动灵活、拆卸简便、易于安装、不需地脚固定。

5．具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6.可以输送含固体颗粒的混合液体，特别适用于钢铁厂氧化铁皮水、电厂灰浆水、输煤专业污水输送。

7.可配套蒸汽盘管伴热，输送低温稠化类介质，特别适用于原油及含沙量较大的污油输送。

三、不同造型的用途特点长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿推移到您所需要的任何工位上作业。

四、关于配套电机功率的说明易爆环境；户外型借推车移动型可将水泵为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等。

本说明书中配套的电机功率，是根据A级等级匹配的。

您如在B、C 级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件：连续运行，吸程、流量、扬程三项性能均需达标(选定型号规定的标准)；B级工况条件：连续运行，三项性能只须两项达标。

KWFB无密封自控自吸泵服务KWFB无密封自控自吸泵是一种创新的产品，其采用了德国技术，结合了国内市场需求，研发出了这种独特的无密封自控自吸泵。

无密封设计使得泵体与水不直接接触，从而避免了因泵体密封不良而引起的泄漏问题。

这种设计不仅可以提高泵的工作效率，还能延长泵的使用寿命。

KWFB无密封自控自吸泵采用了自控自吸设计，即在泵体内置一种油气分离装置，通过有效控制泵腔内的油气分离，实现了泵的自吸功能。

这种设计大大方便了用户的使用，不再需要额外的吸水设备，同时也减少了泵的维护成本。

KWFB无密封自控自吸泵的优越性还表现在其无里程和无油脂的特点上。

无里程设计消除了传统泵由于轴承磨损而引起的故障和维护工作，大大减少了泵的维护成本。

同时，无油脂的特点使得泵的维护更加简单，不需要定期添加润滑油脂，而且可以防止油脂污染环境。

除了以上特点，KWFB无密封自控自吸泵还具有以下优势：首先，泵的外置电动机设计，使得维修更加方便，不需要将泵拆卸下来进行维修。

其次，泵的内置电机保护装置，能够实时监测电机的工作状态，一旦发现异常情况，会自动停机，保护电机不受损坏。

最后，泵的结构紧凑，占地面积小，适用于各种场合的使用。

KWFB无密封自控自吸泵不仅可以广泛应用于水处理、自来水供应、冷却循环、水泵站等领域，还可以用于石油、化工、制药等行业。

其稳定可靠的性能和便捷高效的使用方式，受到了广大用户的好评。

作为KWFB无密封自控自吸泵的服务商，我们将提供全方位的售前、售中、售后服务。

在售前阶段，我们将根据用户需求提供详细的技术咨询和方案推荐，帮助用户选择最适合的产品。

在售中阶段，我们将确保产品按时交付，并提供现场安装指导和操作培训。

在售后阶段，我们将提供产品的免费保修和维护服务，同时还提供定期巡检和远程监测等增值服务，确保产品的正常运行和用户的满意度。

总之，KWFB无密封自控自吸泵的出现给市场带来了新的选择，其独特的设计和优越的性能使其成为各行各业的首选泵类产品。

【WFB型无密封自控自吸泵】故障原因及排除方法：（一）水泵部分：（二）自控装置部分：声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

选购方法水泵的流量，即出水量，一般不宜选得过大，否则会增加购买水泵的费用。

应按需选用，如用户家庭使用的自吸式水泵，流量应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大伽利略Galileo泵-欧洲品质一些的。

1）要因地制宜选购水泵。

例如：农用水泵有3种类型，即离心泵、轴流泵水泵和混流泵。

离心泵扬程较高，但出水量不大，适用于山区和井灌区；轴流泵出水量较大，但扬程不太高，适用于平原地区使用；混流泵的出水量和扬程介于离心泵和轴流泵之间，适用于平原和丘陵地区使用。

用户要根据地的地况、水源和提水高度进行选购。

【WFB型无密封自控自吸泵】故障原因及排除方法：（一）水泵部分：故障产生原因排除方法电机不传1.电机已损坏；2.电源不通；1.修复或更换电机；2.检查接通电源。

水泵不出液1.引流量不足；2.吸液端某只法兰、阀门或管路某处大量漏气；3.引流口或放空口拼帽不紧，或拼帽内没有垫圈；4.容器或液池内无液。

逐一检查，针对排除。

流程、扬程(压力)不达标1.电压过低，额定转速达不到；2.电机反转；3.底部滤网堵塞，过流不足；4.吸液端某只法兰、阀门或某处管路慢性漏气，影响水泵真空度；5.容器或液池内液量太少，时而吸进空气。

逐一检查，针对排除。

电机与水泵连接部位渗漏1.启动瞬间渗漏，正常运行后现象消失；2.运行时一直渗漏(可能是密封装置已损坏，或实际扬程、压力与该水泵参数差异大)。

1.引流液灌注过满，不属故障；2.检查密封装置是否损坏，重新计算实际工作压力是否超过该泵规定参数；如密封装置已损坏，请考虑修理或更换：如压力参数差异过大，请考虑重新选型或调整实际工作压力。

（二）自控装置部分：故障产生原因排除方法自控状态水泵不能启动1.某只传感器接触不良：2.传感器上、下限或上、下端安装颠倒；3.电机或保险丝已损坏：4.容池内无液，传感器不作用。

1.恢复传感器良好接触：2.正确安装传感器，请参考“安装、操作示意图”(一)或(三)；3.修复电机或保险丝；4.检查池液情况。

水泵不能自动停车1.某只传感器已损坏，产生误动作；2.液体中有颗粒卡塞传感器浮球．迫使其误动作。

1.更换已损坏的传感器；2.冲洗传感器浮球，使其恢复灵活。

自动与手动无法转换 1.某只按钮已损坏。

更换已损坏的按钮手动状态水泵不能启动1.手动按钮已损坏；2.电机或保险丝已损坏。

1.更换已损坏手动按钮；2.修复电机或保险丝。

连接管漏气，水泵不能形成真空，不吸液1.控制阀和水泵连接的丝扣不紧或使用时间较长，腐蚀松动，造成漏气2.密封垫片老化，活塞封闭不严1.在连接丝扣上增加密封胶带，使之不漏气或更换已腐蚀的连接管；2.更换密封垫片；3.将控制阀两侧螺丝松开，调节密封垫片的间隙至合适位置，再将螺丝固定。

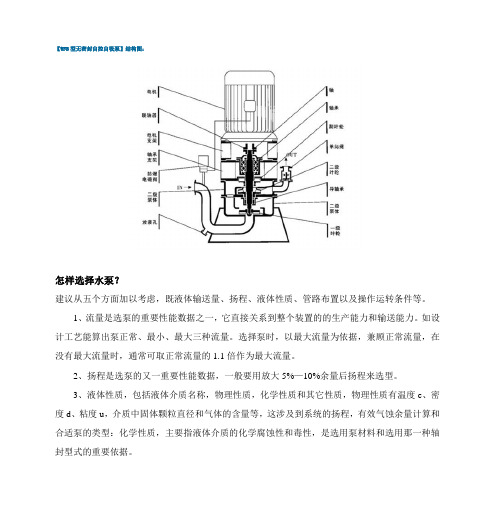

【WFB型无密封自控自吸泵】结构图：怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

选购方法水泵的流量，即出水量，一般不宜选得过大，否则会增加购买水泵的费用。

应按需选用，如用户家庭使用的自吸式水泵，流量应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大一些的。

1）要因地制宜选购水泵。

例如：农用水泵有3种类型，即离心泵、轴流泵水泵和混流泵。

离心泵扬程较高，但出水量不大，适用于山区和井灌区；轴流泵出水量较大，但扬程不太高，适用于平原地区使用；混流泵的出水量和扬程介于离心泵和轴流泵之间，适用于平原和丘陵地区使用。

用户要根据地的地况、水源和提水高度进行选购。

2）要适当超标选水泵。

确定水泵类型后，要考虑其经济性能，特别要注意水泵的扬程和流量及其配套动力的选择。

必须注意，水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的，这是由于水流通过输水管和管路附近时会有一定的阻力损失。

WFB型自控无密封自吸泵的特点WFB型自控无密封自吸泵适用于含固体颗粒的液体、含油污水及不易产生泡沫的各种液体的输送，那么这类型泵有哪些特点呢?WFB型自控无密封自吸泵的特点1、采用液体动力密封形式，消除了传统水泵的填料密封、机械密封易磨损、易渗漏的缺点，彻底杜绝了“跑、冒、滴、漏”现象，是替代各种潜水泵、潜污泵、液下泵的理想设备。

2、运行过程中密封无磨擦、无磨损，使用寿命是立式液下泵、潜水泵10倍以上。

3、引用真空泵抽气原理，开机后，抽吸掉泵进口管路中的空气，达到自吸目的，占地面积小，安装使用方便。

4、进口管路可安装空气自控电磁阀，关机后自动消除泵内液体衡吸，实现“一次灌液，终身自吸”。

5、效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定，免去了长轴液下泵运输，安装、维修等困难。

6、具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。

以上就是WFB型自控无密封自吸泵的特点，希望以上知识能够加深大家对WFB型自控无密封自吸泵的认识。

一、WFB系列无密封自控自吸泵概述WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温耐压、“一次引流”、“终生自吸”等多种功能。

目前生产321、304、316、316L、A3、PP（增强聚丙烯）等多种材质的系列整机，五种不同造型共一千余种规格。

在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

独特的优点1、本公司采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代各种长轴液下泵、潜水泵等最理想的设备。

2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。

3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终生自吸”。

【WFB型无密封自控自吸泵】故障原因及排除方法：（一）水泵部分：故障产生原因排除方法电机不传1.电机已损坏；2.电源不通；1.修复或更换电机；2.检查接通电源。

水泵不出液1.引流量不足；2.吸液端某只法兰、阀门或管路某处大量漏气；3.引流口或放空口拼帽不紧，或拼帽内没有垫圈；4.容器或液池内无液。

逐一检查，针对排除。

流程、扬程(压力)不达标1.电压过低，额定转速达不到；2.电机反转；3.底部滤网堵塞，过流不足；4.吸液端某只法兰、阀门或某处管路慢性漏气，影响水泵真空度；5.容器或液池内液量太少，时而吸进空气。

逐一检查，针对排除。

电机与水泵连接部位渗漏1.启动瞬间渗漏，正常运行后现象消失；2.运行时一直渗漏(可能是密封装置已损坏，或实际扬程、压力与该水泵参数差异大)。

1.引流液灌注过满，不属故障；2.检查密封装置是否损坏，重新计算实际工作压力是否超过该泵规定参数；如密封装置已损坏，请考虑修理或更换：如压力参数差异过大，请考虑重新选型或调整实际工作压力。

（二）自控装置部分：故障产生原因排除方法自控状态水泵不能启动1.某只传感器接触不良：2.传感器上、下限或上、下端安装颠倒；3.电机或保险丝已损坏：4.容池内无液，传感器不作用。

1.恢复传感器良好接触：2.正确安装传感器，请参考“安装、操作示意图”(一)或(三)；3.修复电机或保险丝；4.检查池液情况。

水泵不能自动停车1.某只传感器已损坏，产生误动作；2.液体中有颗粒卡塞传感器浮球．迫使其误动作。

1.更换已损坏的传感器；2.冲洗传感器浮球，使其恢复灵活。

自动与手动无法转换 1.某只按钮已损坏。

更换已损坏的按钮手动状态水泵不能启动1.手动按钮已损坏；2.电机或保险丝已损坏。

1.更换已损坏手动按钮；2.修复电机或保险丝。

连接管漏气，水泵不能形成真空，不吸液1.控制阀和水泵连接的丝扣不紧或使用时间较长，腐蚀松动，造成漏气2.密封垫片老化，活塞封闭不严1.在连接丝扣上增加密封胶带，使之不漏气或更换已腐蚀的连接管；2.更换密封垫片；3.将控制阀两侧螺丝松开，调节密封垫片的间隙至合适位置，再将螺丝固定。

WFB型无密封自控自吸泵工作原理一、泵的结构和组成WFB型无密封自控自吸泵是一种常见的工业泵，它主要由泵体、叶轮、泵轴、机壳、进出口管道和控制系统等组成。

泵体是泵的主要组成部分，叶轮是泵的核心部件，泵轴用于传递动力，机壳用于支撑和保护泵体和叶轮，进出口管道用于输送介质，控制系统用于实现泵的自控自吸功能。

二、自吸原理WFB型无密封自控自吸泵利用自吸原理进行工作。

当泵启动时，叶轮转动产生离心力，将介质吸入泵体，并加速介质的流动。

在介质流动过程中，泵体内部产生负压，使得介质自动被吸入泵体，从而实现自吸功能。

三、无密封原理WFB型无密封自控自吸泵采用无密封结构设计，主要是通过泵体和叶轮之间的间隙来实现密封。

泵体和叶轮之间的间隙非常小，可以有效阻止介质泄漏，从而达到无密封的效果。

这种设计不仅简化了泵的结构，减少了泄漏的可能性，还提高了泵的可靠性和使用寿命。

四、自控原理WFB型无密封自控自吸泵采用自控系统来实现泵的自动控制功能。

自控系统通过传感器和控制器来监测泵的运行状态和介质流量，根据设定的参数来实现泵的自动启停和调节。

这种自控设计可以有效提高泵的运行效率，降低能耗，减少人工干预，提高生产效率。

五、工作原理总结综上所述，WFB型无密封自控自吸泵的工作原理主要包括自吸原理、无密封原理和自控原理。

通过这些原理的相互作用，泵能够实现自动吸入介质、无泄漏地输送介质，并实现自动控制功能，从而满足工业生产对泵的高效、安全、可靠的要求。

六、应用领域WFB型无密封自控自吸泵广泛应用于化工、石油、冶金、制药、食品等各个行业的介质输送和循环系统中。

由于其自吸、无密封和自控的特点，能够适应各种恶劣的工作环境和介质要求，成为工业生产中不可或缺的重要设备。

七、未来发展趋势随着工业自动化和智能化的不断发展，WFB型无密封自控自吸泵将会朝着智能化、高效化、节能化的方向发展。

未来泵的自控系统将更加智能化，能够实现远程监控和故障诊断，泵的结构设计将更加精简，提高泵的效率和可靠性，以满足工业生产对泵设备的更高要求。

WFB系列无密封自控自吸泵的特点及选用经验1.自控性能强：WFB系列无密封自控自吸泵采用物理密封原理，通过泵内自动形成负压差，实现自吸，无需外部帮助。

同时，该泵具有自控系统，能够根据流量和液位的变化自动启停，提高了泵的自动化程度。

2.自吸能力好：WFB系列无密封自控自吸泵具有良好的自吸能力，能够在较短的时间内完成自吸过程。

这对于一些液位较低的场合尤为重要，可以减少人工干预，提高工作效率。

3.适应性强：WFB系列无密封自控自吸泵适用于输送各种介质，包括液体、气体以及固体颗粒悬浮物等。

泵体和叶轮采用耐腐蚀材料制作，能够适应不同的工况要求。

4.节能环保：WFB系列无密封自控自吸泵采用电机驱动，能够根据工作状态自动调节转速，达到节能效果。

并且，该泵无需密封装置，减少了泵的漏损和泄露，降低了对环境的污染。

在选用WFB系列无密封自控自吸泵时，应注意以下几点经验：1.根据介质特性选择：根据输送介质的特点，选择适用的泵型和材质。

例如，对于腐蚀性介质，应选用耐腐蚀材质制作的泵；对于高温介质，应选用耐高温材质制作的泵。

2.根据工作条件选择：根据工作场合的温度、压力、流量等工况要求，选择合适的泵型。

同时，要考虑泵的自吸能力、耐磨性、抗堵塞能力等性能指标，确保泵能够稳定、高效地工作。

3.合理配置自控系统：根据具体需求，合理配置自控系统，使泵能够根据流量和液位的变化实现自动启停和调节。

同时，应考虑自控系统的可靠性和稳定性，减少故障和维修次数。

4.定期维护检修：定期进行泵的维护检修，包括清洗泵内积垢、更换易损件、润滑泵轴承等。

这样可以延长泵的使用寿命，提高其工作效率和性能稳定性。

总之，WFB系列无密封自控自吸泵具有自控性强、自吸能力好、适应性强、节能环保等特点，选用时应根据介质特性和工况要求进行选择，并合理配置自控系统，定期进行维护检修，以确保泵的稳定、高效运行。
