WFB自控自吸泵操作注意事项WFB自控自吸泵是一种常见的自吸泵型号，广泛应用于工业生产过程中。
为了确保WFB自控自吸泵的正常运行和延长其使用寿命，有一些操作注意事项需要注意。
下面将详细介绍WFB自控自吸泵的操作注意事项。
一、选用合适的自控自吸泵在使用WFB自控自吸泵前，需要根据工作要求选择合适的型号。
根据所需流量、扬程和介质等参数，选择合适的自控自吸泵型号，并确保其满足工作要求。
二、安装1. 安装前应仔细检查自控自吸泵内部是否有异物，如有需要清除。
2. 自控自吸泵应安装在水平位置，避免长期工作在不良的倾角状态。
3. 自控自吸泵的安装基础牢固，能承受其重量和工作过程中的振动。
4. 安装时需保证进、出口管道与自控自吸泵的连接牢固，密封良好，避免泄漏。
三、启动前的准备1. 在启动前，需要确保电源线和控制线连接正确。
2. 打开自控自吸泵出口阀门，关闭进口阀门。
3. 自控自吸泵的进口管道应有足够的吸液高度，以确保自控自吸泵能够正常吸入介质。
4. 自控自吸泵的进口和出口管道都应保持通畅，无任何阻塞物。
四、启动和停止1. 启动前应先检查自控自吸泵是否与其输出管道连接，并检查电源线和控制线是否正常连接。
2. 启动前应打开进口阀门，关闭出口阀门。
然后启动自控自吸泵，待其正常运行后再逐渐调整出口阀门，使自控自吸泵达到预期的工作状态。
3. 停止自控自吸泵时，应先关闭进口阀门，然后关闭出口阀门，最后停止自控自吸泵的运行。
五、运行中的注意事项1. 自控自吸泵的运行过程中，需要定期检查自控自吸泵的运行情况，包括运行声音、振动、温度等指标是否正常。
若出现异常，应及时停机检修。
2. 注意观察自控自吸泵的出口压力和进口压力是否正常，如有异常应及时排除故障。
3. 定期清洗自控自吸泵的过滤器和进口管道，以防止杂物堵塞。
4. 自控自吸泵运行中，严禁长时间干转，以免损坏自控自吸泵。
如需长时间停机，应将自控自吸泵内介质排空。
5. 自控自吸泵在运行过程中，温度升高属正常现象，但应确保设备周围环境通风良好。
WFB二级自吸泵安装拆卸提示一、注意事项1、WFB二级自吸泵的泵轴（24）与吸液轮（03）、导轴套（39）、二级叶轮（40）密封装置（30）及叶轮锁紧螺母（31）的联系方式均采用左螺纹联接。
2、装拆时请注意进出口的位置，一般应按水泵原样布置，也可根据泵座上的螺栓孔布置成任意角度，但有可能影响水泵的自吸性能。
（拆卸时可适当做一些记号）3、安装和拆卸时不要损坏密封槽内的橡胶密封垫；如损坏应及时更换，以免影响水泵性能或引起后果。
二、拆卸程序1、切断电源，拆除导线。
2、松开二级连接体（09）与泵座结合体（02）之间的连接螺丝。
3、将电机（20）连同二级连接体（09）整体提升，再移至别处将其轻轻平放于地面或悬空。
4、将吸液轮（14）吸口处的轴端紧定螺丝松开并取出压板。
再去除吸液轮（14）与水泵轴（8）结合处的焊点。
5、将吸液轮（03）旋下，去除焊接处的焊点。
6、松开导轴承座（36）与而据连接体（09）的连接螺丝，取下导轴承座（36）。
7、松开导轴套（39）和二级叶轮（40）。
8、松开二级泵体（09）与泵支架（16）之间的连接螺丝。
9、松开密封装置（30）及其锁紧螺母（31）。
10、松开水泵支架（9）与电机（10）之间的连接螺丝。
11、松开泵轴（24）与电机轴的紧定螺钉（22），取下泵轴（24）。
三、安装程序1、在泵轴轴孔内加入少许黄油，将泵轴（24）及密封转板（21）安装到电机轴上并拧紧紧定螺钉（22）。
注意：电机轴上的定位沉孔要与水泵轴（8）上的定位螺孔同心，以保证水泵各零部件的配合维持原尺寸。
2、将水泵支架（16）安装到电机（20）上。
3、将密封装置（30）及其锁紧螺母（31）安装到泵轴（8）上。
注意：密封装置与水泵支架平面间隙应控制在1±0.2mm，否则应进行调整。
4、连接二级泵体（09）与水泵支架（16）。
5、先将二级叶轮（40）及导轴套（39）安装到泵轴（24）上，再安装导轴承座（36）。
自吸泵类安装使用及注意事项自吸泵是一种常见的水泵设备，主要用于水的自动供水及水的循环输送。
它具有自吸能力，能够在停电的情况下依然正常工作。
在安装和使用自吸泵时，需要注意以下几个方面：1. 安装前的准备在安装自吸泵之前，首先需要做好一些准备工作。
确定好自吸泵的安装位置，选择一个平整稳固的地面，确保自吸泵的底座与地面完全接触。
同时，需要准备好所需的连接管道、阀门、电源线等配件。
2. 安装过程安装自吸泵时，需要按照以下步骤进行操作：步骤1：连接管道和阀门。
根据实际需要，将自吸泵与水源和水池等设备连接，使用合适的软管或硬管进行连接，并安装好相应的管道阀门。
步骤2：安装支架和底座。
将自吸泵放置在支架上，并用螺丝将自吸泵与支架固定好。
确保支架稳固可靠。
步骤3：连接电源。
将自吸泵的电源线与电源进行连接，确保电源线无短路和漏电的现象。
3. 使用注意事项在使用自吸泵时，需要注意以下几个方面：注意事项1：启动前检查。
在启动自吸泵之前，需要检查自吸泵的各项部件是否安装牢固，管道是否正常连接，阀门是否打开，确保一切正常后才能启动。
注意事项2：调节泵的运行参数。
根据具体情况，可以调节自吸泵的运行参数，如进出口阀门的开度、泵的流量和压力等，以确保泵的运行效果最佳。
注意事项3：注意泵的工作状态。
在自吸泵运行过程中，需要时刻关注泵的工作状态，如泵的噪音、振动、温度等，如果发现异常情况，应及时停止泵的运行并进行检修。
注意事项4：定期维护保养。
为了保证自吸泵的正常运行，需要定期对泵进行维护保养。
清洗泵的过滤网，检查各个部件的磨损情况，及时更换损坏的零部件。
4. 安全注意事项在安装和使用自吸泵时，还需要注意以下几个安全方面的事项：安全事项1：避免泵水。
在安装或检修自吸泵时，应先切断电源，并防止水源进入泵内，以免发生触电和其他安全事故。
安全事项2：防止泵的过载运行。
在使用自吸泵时，应确保泵的流量和压力在允许范围内，避免泵的过载运行，以免损坏泵和其他设备。
行业资料：________ WFB自控自吸泵操作注意事项单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页WFB自控自吸泵操作注意事项WFB自控自吸泵操作注意事项水泵的启停1、开机前的准备(1)检查水泵、电动机及联轴器等各部联结螺丝应紧固可靠，机组零部件齐全完好。
(2)清除设备周围其它用具物品，防止机器运转时旋入内部。
(3)检查监测仪表是否齐全。
(4)检查空气止回阀电源线是否完好，空气阀应在打开位置。
(5)检查出口阀门应灵活好用，并将出口阀门打开。
(6)按水泵旋转方向进行手动盘车应轻快、均匀、灵活无异音。
(7)打开“引流口”拼帽，检查引流液是否充足，如不足，需补足后才能启动，检查后拧紧拼帽，防止漏气。
2、按动操作箱上的启泵按钮，电机运行后，操作箱上的泵运行灯亮。
3、将放气阀打开1/3，放气。
4、水泵启动正常，仔细观察压力、流量、电流、电压是否正常。
5、检查水泵、电机是否振动、发热、水泵填料漏水情况，设备有无异音。
6、运行正常后，关闭放气阀。
7、水泵停机时，先停水泵，再关出口阀门。
一般故障及排除方法故障故障原因第 2 页共 6 页排除方法电机不转1、电机已损坏；2、电源不通。
1、修复或更换电机；2、检查接通电源。
水泵不出液1、引流量不足；2、吸液端某只法兰、阀门或管路某处大量漏气；3、引流口或放空口拼帽不紧，或拼帽内没有垫圈；4、容器或液池内无液。
逐一检查，针对排除。
流程、扬程(压力)不达标1、电压过低，额定转速达不到；2、电机反转；3、底部滤网堵塞，过流不足；4、吸液端某只法兰、阀门或某处管路慢性漏气，影响水泵真空度；5、容器或液池内液量太少，时而吸进空气。
逐一检查，针对排除。
电机与水泵连接部位渗漏1、启动瞬间渗漏，正常运行后现象消失；2、运行时一直渗漏(可能是密封装置已损坏，或实际扬程、压力与该水泵参数差异大)。
自吸泵类安装使用及注意事项1. 引言自吸泵是一种具有自吸能力的离心泵，广泛应用于工业、农业、建筑、市政等领域。
本文将介绍自吸泵的安装使用步骤以及注意事项，以确保其正常运行和延长使用寿命。
2. 自吸泵的安装步骤2.1 准备工作在安装自吸泵之前，需要进行以下准备工作：•确定自吸泵的安装位置，应选择平整、稳固的基础，避免地震区域和易受震动的地方。
•根据自吸泵的性能参数，选用适当的进出口管道，确保管道的直径和长度符合要求。
•检查自吸泵的外观和配件，确保其完好无损。
2.2 安装自吸泵以下是自吸泵的安装步骤：1.将自吸泵放置在安装位置上，调整好水平度。
2.将自吸泵与进出口管道连接，注意连接件的密封性能。
3.对进出口管道进行定位和固定，避免强烈的震动和压力变化。
4.检查自吸泵与进出口管道连接处的紧固情况，确保无漏水情况。
3. 自吸泵的使用注意事项使用自吸泵时，需要注意以下事项：3.1 启动前的准备工作在启动自吸泵之前，需要进行以下准备工作：•检查自吸泵的电源线是否接触良好，确保电源稳定。
•检查自吸泵的冷却系统，确保冷却水流畅。
•检查自吸泵的油位，确保油量充足。
•检查自吸泵的旋转方向，确保与电机旋转方向一致。
3.2 启动和停止自吸泵启动自吸泵时，应按照以下顺序进行：1.打开进、出口阀门，确保泵体内无气体，防止不良启动。
2.启动电机，并逐步打开自吸泵的排气阀门，使自吸泵逐渐充满液体。
3.确认自吸泵的运行稳定后，逐渐调整出口阀门，使泵的出口压力达到设计要求。
停止自吸泵时，应按照以下顺序进行：1.先关闭出口阀门，断开自吸泵的负载。
2.停止电机运行，待自吸泵停止运行后再关闭进、出口阀门。
3.3 维护和保养定期对自吸泵进行维护和保养，可延长其使用寿命和减少故障发生的可能性：•定期检查自吸泵的密封圈和轴承，如有磨损或老化应及时更换。
•定期清洗自吸泵的进、出口过滤器，确保无堵塞。
•定期检查自吸泵的电机和电控系统，确保运行正常。
WFB自控自吸泵操作注意事项WFB自控自吸泵是一种常见的泵类设备，用于抽取液体。
在操作过程中，需要注意以下事项：1. 安全操作：首先，使用人员要熟悉自控自吸泵的相关操作规程，并佩戴必要的安全装备，如防护眼镜、手套等。
在操作过程中，要注意避免与旋转部件接触，以免发生意外伤害。
2. 泵体清洁：在使用自控自吸泵之前，必须确保泵体内部和外部的清洁，以保证液体的纯度和流动性。
可用清水或专用清洗液进行清洗，必要时可以使用刷子或布擦拭，但避免使用有腐蚀性的溶剂。
3. 泵内液体：在操作自控自吸泵之前，要确保泵内液体的种类和性质与泵的工作要求相匹配。
不同的液体可能对泵的材质有不同的要求，所以在选择液体类型时要仔细查看产品说明书，并与供应商确认。
4. 连接管路：自控自吸泵的工作需要与管路连接。
在连接过程中，要确保管路的密封性良好，避免漏液和气体泄漏。
同时，还要根据泵的进出口口径选择适当的连接件，确保连接牢固可靠。
5. 电气接线：自控自吸泵通常需要与电源连接，所以在接线过程中要格外小心。
首先，要确保电源电压与泵的额定电压相匹配；其次，在接线之前，要检查电源线路是否正常，避免漏电和短路的情况发生；最后，在接线完成后，要仔细检查接线是否牢固，并进行必要的绝缘处理。
6. 启动和停止：在启动自控自吸泵之前，要确保泵的旋钮或开关处于关闭状态，并确认液体进出口阀门已经打开。
启动泵后，要观察泵的运行状态，确保泵的工作正常。
在停止泵之前，应先关闭液体进出口阀门，然后再关闭泵的旋钮或开关。
7. 维护保养：自控自吸泵在工作过程中，要定期检查泵体、连接件和电气部件的工作状态，确保其正常运行。
如果发现异常或故障，应及时采取措施进行修理或更换部件。
同时，定期清洗泵体和更换润滑油，可延长自控自吸泵的使用寿命。
8. 停电处理：当停电或故障发生时，要及时采取措施，切断电源，防止泵无法正常停止运行或发生其他意外情况。
9. 禁止超负荷运行：自控自吸泵在使用过程中，要避免超负荷运行，即使遇到液体流量增加或阻力增大的情况，也要及时调整工作状态，以避免对泵设备产生过大压力和损坏。
WFB自控自吸泵操作注意事项模版第一章：安全操作注意事项1.1 在操作自控自吸泵之前，必须了解并遵守相关的安全规定和操作规程。
1.2 操作人员必须熟悉自控自吸泵的结构、性能、使用方法和维护保养等操作要求。
1.3 操作自控自吸泵时，必须佩戴个人防护装备，包括安全帽、耳塞、护眼镜等。
1.4 在操作自控自吸泵时，必须确保周围环境安全和整洁，防止发生意外事故。
1.5 操作人员必须经过专业培训，并持有相应的操作证书或资质。
第二章：操作步骤注意事项2.1 在操作自控自吸泵之前，必须先检查设备的工作状态和周围环境，确保无隐患。
2.2 操作人员必须熟悉自控自吸泵的启动、停止和调试等操作步骤。
2.3 在启动自控自吸泵之前，必须先检查电气控制系统和工作电路是否正常，防止发生电器故障。
2.4 在操作自控自吸泵时，必须按照标准的操作程序和要求进行，不得随意更改或省略任何步骤。
2.5 在停止自控自吸泵之前，必须先关闭电源，并进行必要的维护保养工作。
第三章：维护保养注意事项3.1 在维护保养自控自吸泵之前，必须先关闭电源，并确保设备停止运行。
3.2 维护保养人员必须具备相关的维修技术和操作经验，且经过专业培训。
3.3 在维护保养自控自吸泵时，必须按照设备制造商提供的维修手册和操作指南进行，不得随意更改或省略任何步骤。
3.4 维护保养人员必须定期检查设备的工作状态和性能，及时发现和处理故障，防止设备损坏或事故发生。
3.5 在进行维护保养时，必须使用合适的工具和设备，确保操作安全和维修质量。
第四章：故障排除注意事项4.1 在故障排除自控自吸泵之前，必须先关闭电源，并确保设备停止运行。
4.2 故障排除人员必须具备相关的维修技术和操作经验，且经过专业培训。
4.3 在故障排除自控自吸泵时，必须按照设备制造商提供的故障排除手册和操作指南进行，不得随意更改或省略任何步骤。
4.4 故障排除人员必须仔细分析并判断故障的原因，然后采取合适的措施进行修复。
2024年WFB自控自吸泵操作注意事项WFB自控自吸泵是一种新型的自控自吸泵，广泛应用于工业、农业、城市排水等领域。
在操作WFB自控自吸泵时，需要注意以下事项：1. 确保安装正确：在安装WFB自控自吸泵时，应根据设备说明书进行正确的安装。
要保证泵的位置稳定，垂直安装，不得倾斜。
同时，泵的进口和出口应与管道连接紧密，避免漏水或漏气。
2. 检查电源电压：在启动WFB自控自吸泵前，要先检查电源电压是否与设备要求相符。
如果电源电压过高或过低，都会对泵的正常运行产生影响，甚至损坏设备。
3. 检查转向：在启动WFB自控自吸泵前，要确保泵的转向与电动机转向一致。
如果泵的转向错误，应及时更换两相任意两根相线的位置，使泵的转向与电动机转向一致。
4. 启动前加注润滑油：在启动WFB自控自吸泵前，应先加注润滑油到油标线。
润滑油的品种和添加量应符合设备说明书的要求。
在运行过程中要定期检查润滑油的油位和质量，及时更换和补充。
5. 预备启动：在启动WFB自控自吸泵前，应先调整泵的调节阀门至最小开度，并打开进水阀门，放入清水，预备启动。
预备启动时，应观察泵的运行情况，确保没有异常声音和振动。
6. 启动泵：当预备启动完成后，可以启动泵。
在启动过程中，要逐渐打开调节阀门，使泵的出口压力逐渐增大。
同时，注意观察泵的运行情况，确保泵正常启动，并且排出的液体无气泡。
7. 正常运行维护：在WFB自控自吸泵正常运行过程中，要定期检查泵的运行情况，包括电流、电压、温度等参数。
同时，要注意观察泵的噪音和振动情况，如有异常应及时停机检修。
8. 关闭泵：在停止使用WFB自控自吸泵时，应先关闭泵的进水阀门，再逐渐关闭调节阀门，最后关闭电源。
关闭后要及时排出泵内的残余液体，清洗泵体，并对设备进行定期维护，确保泵的长期正常运行。
9. 注意安全：在操作WFB自控自吸泵时，要时刻注意自身安全。
不得将手或其他物体伸入泵体内部，以免发生意外伤害。
在维修和保养设备时，应停机并断开电源，以确保安全。

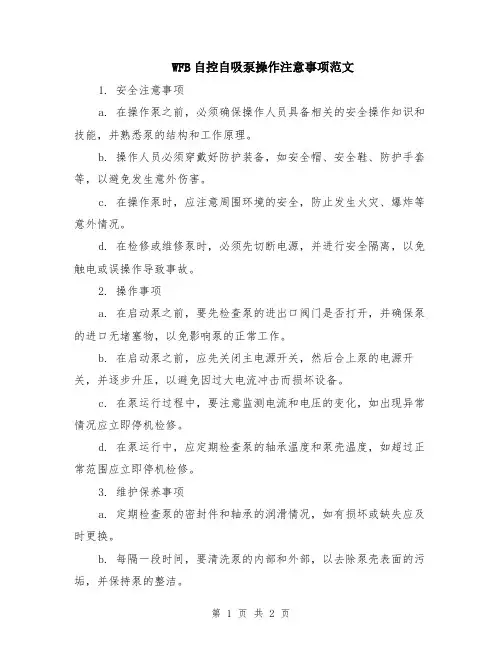

WFB自控自吸泵操作注意事项范文1. 安全注意事项a. 在操作泵之前，必须确保操作人员具备相关的安全操作知识和技能，并熟悉泵的结构和工作原理。
b. 操作人员必须穿戴好防护装备，如安全帽、安全鞋、防护手套等，以避免发生意外伤害。
c. 在操作泵时，应注意周围环境的安全，防止发生火灾、爆炸等意外情况。
d. 在检修或维修泵时，必须先切断电源，并进行安全隔离，以免触电或误操作导致事故。
2. 操作事项a. 在启动泵之前，要先检查泵的进出口阀门是否打开，并确保泵的进口无堵塞物，以免影响泵的正常工作。
b. 在启动泵之前，应先关闭主电源开关，然后合上泵的电源开关，并逐步升压，以避免因过大电流冲击而损坏设备。
c. 在泵运行过程中，要注意监测电流和电压的变化，如出现异常情况应立即停机检修。
d. 在泵运行中，应定期检查泵的轴承温度和泵壳温度，如超过正常范围应立即停机检修。
3. 维护保养事项a. 定期检查泵的密封件和轴承的润滑情况，如有损坏或缺失应及时更换。
b. 每隔一段时间，要清洗泵的内部和外部，以去除泵壳表面的污垢，并保持泵的整洁。
c. 定期检查泵的电机绕组和电气元件，如有破损或老化应及时修复或更换。
d. 定期检查泵的机械密封和轴封，如有渗漏应及时修复，以避免泵的效率下降和泄露。
4. 故障排除事项a. 在泵出现故障时，应先切断电源，并进行安全隔离，然后进行故障排除。
b. 根据泵的故障现象和可能的原因，有针对性地进行排查和修复，以恢复泵的正常工作。
c. 如遇复杂或无法解决的故障，应及时寻求专业人员的帮助，并做好故障记录和处理报告。
5. 停机事项a. 在停机前，应先关闭泵的电源开关，并切断电源，再关闭泵的进出口阀门，以确保停机时不会有余压或反流。
b. 在泵停机后，应及时清理泵的周围环境，检查泵的设备和附件，确保无遗留物。
c. 停机期间，应定期进行泵的保养和维护，以保持泵的正常状态，延长设备的使用寿命。

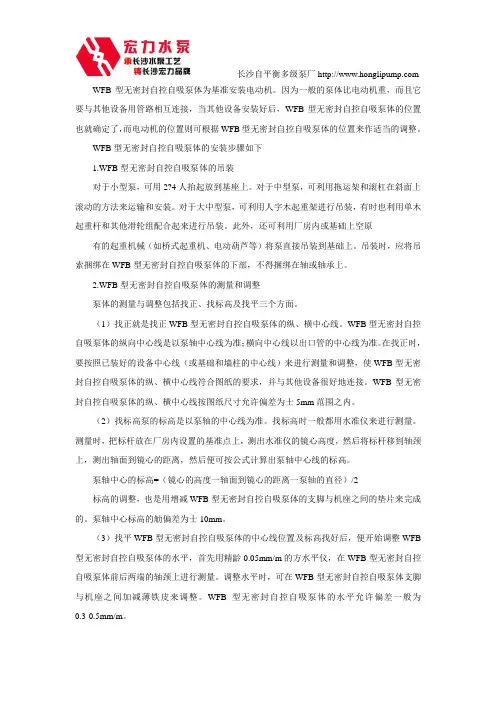

WFB型无密封自控自吸泵体为基准安装电动机。
因为一般的泵体比电动机重，而且它要与其他设备用管路相互连接，当其他设备安装好后，WFB型无密封自控自吸泵体的位置也就确定了，而电动机的位置则可根据WFB型无密封自控自吸泵体的位置来作适当的调整。
WFB型无密封自控自吸泵体的安装步骤如下1.WFB型无密封自控自吸泵体的吊装对于小型泵，可用2?4人抬起放到基座上。
对于中型泵，可利用拖运架和滚杠在斜面上滚动的方法来运输和安装。
对于大中型泵，可利用人字木起重架进行吊装，有时也利用单木起重杆和其他滑轮组配合起来进行吊装。
此外，还可利用厂房内或基础上空原有的起重机械（如桥式起重机、电动葫芦等）将泵直接吊装到基础上。
吊装时，应将吊索捆绑在WFB型无密封自控自吸泵体的下部，不得捆绑在轴或轴承上。
2.WFB型无密封自控自吸泵体的测量和调整泵体的测量与调整包括找正、找标高及找平三个方面。
（1）找正就是找正WFB型无密封自控自吸泵体的纵、横中心线。
WFB型无密封自控自吸泵体的纵向中心线是以泵轴中心线为准；横向中心线以出口管的中心线为准。
在找正时，要按照已装好的设备中心线（或基础和墙柱的中心线）来进行测量和调整，使WFB型无密封自控自吸泵体的纵、横中心线符合图纸的要求，并与其他设备很好地连接。
WFB型无密封自控自吸泵体的纵、横中心线按图纸尺寸允许偏差为士5mm范围之内。
（2）找标高泵的标高是以泵轴的中心线为准。
找标高时一般都用水准仪来进行测量。
测量时，把标杆放在厂房内设置的基准点上，测出水准仪的镜心高度，然后将标杆移到轴颈上，测出轴面到镜心的距离，然后便可按公式计算出泵轴中心线的标高。
泵轴中心的标高=（镜心的高度一轴面到镜心的距离一泵轴的直径）/2标高的调整，也是用增减WFB型无密封自控自吸泵体的支脚与机座之间的垫片来完成的。
泵轴中心标高的觔偏差为士10mm。
（3）找平WFB型无密封自控自吸泵体的中心线位置及标高找好后，便开始调整WFB 型无密封自控自吸泵体的水平，首先用精齡0.05mm/m的方水平仪，在WFB型无密封自控自吸泵体前后两端的轴颈上进行测量。
久力牌WFB系列无密封自控自吸泵示意图及安装拆卸提示JIANGSUJIULI中海石油舟山石化有限公司专用（水泵型号：2.3.4G80WFB-A）靖江市久力泵阀制造有限公司- 1 - PDF 文件使用 "pdfFactory Pro" 试用版本创建单级防爆自吸泵安装拆卸提示一、注意事项1、WFB自吸泵的泵轴（18）与吸液轮（03）、密封装置（25）及叶轮锁紧螺母（26）的联接方式均采用左螺纹联接。
2、装拆时请注意进出口的位置，一般应按水泵原样布置，也可根据泵座上的螺栓孔布置成任意角度，但有可能影响水泵的自吸性能。
（拆卸时可适当做一些记号）3、安装和拆卸时不能损坏密封槽内的橡胶密封垫；如损坏应及时更换，以免影响水泵性能。
二、拆卸程序1、切断电源，拆除导线。
2、松开水泵支架（14）与泵座结合体（02）之间的连接螺丝。
3、将电机（19）连同泵支架（14）整体提升，移至别处将其轻轻平放于地面或悬空。
4、将吸液轮（03）吸口处的轴端紧定螺丝松开并取出压板，除去吸液轮（03）与水泵轴（15）结合处的焊点。
5、将吸液轮（03）旋下，并去除点焊处的多余焊点。
6、松开密封盖板（33）与密封室（30）的连接螺丝。
7、松开叶轮锁紧螺母（26）及密封装置（25）。
8、松开泵支架（14）与电机之间的连接螺丝。
说明：如果不是确认电机前端轴承损坏，一般情况下无需拆解。
9、松开泵轴紧定螺钉（22），将水泵轴（18）取下。
三、安装程序1、在泵轴轴孔内加入少许黄油，将泵轴（18）及密封转板（21）安装到电机轴上并将紧定钉拧紧。
注意：电机轴上的定位沉孔要与水泵轴（18）上的定位螺孔同心，以确保水泵各零部件的配合尺寸维持原状。
2、将水泵支架（14）安装到电机（19）上。
3、将密封装置（25）及其锁紧螺母（26）安装到泵轴（18）上。
注意：密封装置与水泵支架平面间隙应控制在1±0.2mm，密封装置与密封室圆周间隙应控制在＜4mm，否则应进行调整。
ISO9001国际质量体系认证企业ISO9001 QUALITY MANAGEMENT SYSTEM CERTIFICATED ENTERPRISEAWFB型无密封自控自吸泵TYPE AWFB SELF-CONTROLLING SELF-PRIMING PUMPWITHOUT SEALING安装使用说明书INSTALLATION AND SERVICE MANUAL上海阿波罗机械制造有限公司SHANGHAI APPOLLO MACHINERY MANUFACTURING INC.一、Brief introduction概述Type AWFB self-controlling self-priming pump without sealing is a kind of single-level or multi-level radial vertical pump which is a new product developed by our company by introducing advanced foreign technology.AWFB型无密封自控自吸泵为立式单级或多级径向剖分式，是引进国外先进技术、消化吸收、研制开发的新产品。
Type AWFB self-controlling self-priming pump without sealing is mainly used for transferring clean or waste, neutral or corrosive liquid, especially for transferring the thick liquid with much impurity, waste water of power plant and coal transferring work.AWFB型无密封自控自吸泵适用于清洁或污染，中性或腐蚀性的，特别适用于杂质较多，粘稠性液体输送，电厂灰浆水，输煤专业污水使用。
WFB自控自吸泵操作注意事项WFB自控自吸泵是一种常用的自吸离心泵，在工业、农业、民用等领域得到了广泛的应用。
本文将介绍WFB自控自吸泵的操作注意事项，以保证其正常有效地运行。
1. 泵的安装在安装WFB自控自吸泵之前，需要考虑以下几个因素：1.泵的安装位置应该选在干燥、通风、洁净的地方，避免泵的零部件受到污染或腐蚀。
2.泵的安装位置应该尽量靠近液体贮仓，避免管路过长导致泵的流量和扬程降低。
3.泵的安装应该在水平面上进行，避免因安装不平导致泵的振动和噪音增加。
安装WFB自控自吸泵的步骤如下：1.将泵体与电机组装在一起，固定好连接螺栓。
2.根据需要选择合适的管路接头，将进口管、出口管等管路与泵的连接口进行连接。
3.佩戴好工作手套，进行紧固和夹紧，确保密封和防泄漏。
4.接好电源线，进行电气连接。
5.开始进行机械和电气性能测试，确定泵的工作效率是否正常。
2. 泵的启动与停止在使用WFB自控自吸泵时，需要正确地进行启动和停止，以避免对泵的损坏和使用寿命造成影响。
具体注意事项如下：2.1 泵的启动1.先检查泵的阀门、管路和电气系统的各项设备是否运转正常，确保没有故障。
2.检查好水位，启动离心泵电机，然后打开进口阀门和排水阀门。
3.一旦发现泵在启动过程中出现了异常情况，例如气流或噪音过大等，应立即停止泵的运行，检查错误并解决。
2.2 泵的停止1.当结束工作后，先关闭排水阀门，等待泵内的液体全部排出。
2.关闭进口阀门，然后关闭泵的电源，停止离心泵电机的运行。
3.断开电源线，进行日常的清洁和维护。
3. 泵的维护定期对WFB自控自吸泵进行维护有利于延长使用寿命和保障泵机的稳定性。
以下是泵的常规维护事项：1.定期检查泵的阀门和管路，保证泵的蓄水、排水和供水管路的畅通和稳定。
2.清洗管路中的杂物和沉淀，保证泵的正常运转和流量。
3.定期检查泵的密封性能和轴通水性能，对液体进入泵头的部分进行细致的检查。
4.检查电缆和接线是否良好，保证电气系统的稳定。
2024年自吸泵类安装使用及注意事项1.先检查各处螺栓有无松动，电源线及插头是否完好，电机绝缘电阻应大于2兆欧。
2.为防触电事故，必须安装漏电断电路器或触电保安器等相应保安措施，并要进行可靠接地3.泵工作电压使用范围须在额定电压的+5%，-12%这间，否则会使电机使用寿命减短或烧坏。
电泵如使用地距电源较远，电源输送线应适当加粗，否则会使用电压下降而无法运行。
4.合上电源开关，使泵空转2分钟左右，查看启动，运转是否正常，转向是否正确。
5.固定好泵体，用钢管或橡皮管（不得过软，以免吸扁），连接进水口和底阀，底阀放置必须垂直于水平面，离水底30Cm以上，以免吸上泥沙。
6.清水离心泵使用和自动吸清水泵首次使用前，要把贮水箱灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。
7.自汲清水泵和自动自吸清水泵管首次使用前，要把贮水箱内灌满水，通电几十秒后不能自动出水，以后使用就不需灌水。
8.使用时，电机应保持干燥，注意水位下降状况，底阀不能露出水面外。
当气温低于4○C时。
应做好防冻工作，以免冻裂泵体。
9.若一段时间不用，应排净泵内积水（自吸泵和自动泵倒掉贮水箱内蓄水），将主要部件擦洗干净，涂上防锈油，置于通风干燥处备用。
2024年自吸泵类安装使用及注意事项（二）引言：自吸泵是一种常见的水泵设备，它具有自吸能力，可以在一段时间内从原始位置开始自动抽取液体，无需额外的外部力量。
自吸泵在许多领域中都有广泛的应用，如建筑、农业、工业等。
然而，尽管自吸泵的使用已经很普遍，但在安装和使用过程中仍需注意一些事项，以确保其安全和有效运行。
本文将为您介绍2024年自吸泵类的安装使用以及注意事项。
一、自吸泵安装：1.选址合理：自吸泵的选址应考虑到供水源的位置、使用场所的情况、水泵管道的走向等因素。
通常，自吸泵应安装在靠近供水源的地方，并且地势应较低，以利于自吸。
同时，应确保自吸泵周围没有障碍物，以充分发挥其工作效能。
2.基础牢固：为了确保自吸泵的稳定运行，应确保其基础牢固可靠。
WFB 无密封自控自吸泵操作规范
作用：电控阀是自吸泵的重要组成部分之一，启泵时电控阀密闭泵体吸液管上的进气口，使自吸泵腔内形成真空，完成自吸全过程。
停泵时电控阀开启，空气从密闭进口入水泵吸液管内迅速隔离吸液管内共流的介质，确保泵腔的介质不随吸液管腔内的介质回落到吸液池中，以达到消除虹吸的目的，确保自吸泵二次自吸时正常自吸及运行。
原理：电控阀被同步启动，电控阀延时电路开始充电，当充电完毕后继电器断开，电容器对电磁线圈放电，驱动阀芯杆密闭吸液管上进气口，使亦歆自吸泵开始自吸并进入正常运行状态。
当停电使电机断电，电控阀电磁线圈同时断电，受压缩弹簧反作用的控制。
电控阀芯杆复位后打开密闭口使空气进入吸液管腔，使泵腔内的介质与吸液管内的介质隔离，消除虹吸，确保自吸泵腔内介质贮量，供下次启泵时自吸及正常运行。
1、非专业电气人员，请勿打开护罩，以防触电事故。
2、更新或维修后安装时，电缆务必与水泵电机接线柱连接可靠。
3、和水泵连接管丝扣，必须拧紧不漏气，否则影响自吸。
4、以下两种情况不用电控阀：⑴停泵后的静压泄露；⑵替代管道泵和封闭式循环系统。
5、电控阀经过长时间的使用（约六个月），活塞与密闭垫之间会产生少量的磨损或变形，必要时可做微量调整。
6、调整方法及步骤：a、松开固定（调整）螺钉；b、顺时针转动阀体密封拼帽四分之一圈；c、锁紧固定螺钉。
WFB自控自吸泵操作注意事项模版一、安全注意事项1. 在操作前，请确保自控自吸泵的电源已经关闭，并已经切断所连接的电源线。
2. 在操作过程中，应穿戴个人防护装备，比如安全鞋、安全帽等，以确保您的人身安全。
3. 在操作过程中，切勿将手指或其他物体伸入泵内部，以避免发生意外伤害。
4. 切勿用湿手操作自控自吸泵，以防触电。
5. 当发现任何异常情况时，应立即停止操作，并寻求专业人士的帮助。
二、操作准备1. 检查自控自吸泵的各个部件是否完好，如泵轴、泵壳、密封等，确保没有破损或松动现象。
2. 检查自控自吸泵周围环境是否存在可燃物或易燃气体，以及是否存在其他有害物质，以确保操作环境的安全。
3. 熟悉自控自吸泵的操作面板和控制按钮，了解其功能和使用方法。
4. 检查泵内是否有异物，如果有，应及时清理。
三、启动与停止1. 打开自控自吸泵的电源，确保电源正常。
2. 按下启动按钮，启动自控自吸泵。
3. 在自控自吸泵正常运转后，可进行出水操作。
4. 当需要停止自控自吸泵时，先将出水管道关闭，再按下停止按钮停止泵的运转。
5. 在停止泵的运转后，应及时关闭电源。
四、故障排除1. 如果自控自吸泵发生异常停机，应先切断电源，并检查是否存在过载、短路等电气故障。
2. 如果自控自吸泵运转时出现异常声音或振动，应立即停机检查泵内是否有异常物体，如异物、结垢等，并清理。
3. 如果自控自吸泵无法启动，可能是因为电源故障或电机损坏等原因，应及时联系售后服务人员进行维修。
五、日常维护1. 定期检查自控自吸泵的密封件和轴承是否正常，如有破损或松动现象，应及时更换。
2. 定期清洗自控自吸泵的过滤网，以保持其畅通性能。
3. 定期检查自控自吸泵的电源线是否完好，如有损坏应及时更换。
4. 定期清洗和检查自控自吸泵的内部部件，以确保其正常运转。
5. 定期校准自控自吸泵的控制参数，以保证其稳定性和工作效率。
六、其他注意事项1. 在操作自控自吸泵时，应遵循厂家提供的使用手册和操作指南，按照正确的操作流程进行操作。
WFB型无密封自控自吸泵体为基准安装电动机。
因为一般的泵体比电动机重，而且它要与其他设备用管路相互连接，当其他设备安装好后，WFB型无密封自控自吸泵体的位置也就确定了，而电动机的位置则可根据WFB型无密封自控自吸泵体的位置来作适当的调整。
WFB型无密封自控自吸泵体的安装步骤如下
1.WFB型无密封自控自吸泵体的吊装
对于小型泵，可用2?4人抬起放到基座上。
对于中型泵，可利用拖运架和滚杠在斜面上滚动的方法来运输和安装。
对于大中型泵，可利用人字木起重架进行吊装，有时也利用单木起重杆和其他滑轮组配合起来进行吊装。
此外，还可利用厂房内或基础上空原
有的起重机械（如桥式起重机、电动葫芦等）将泵直接吊装到基础上。
吊装时，应将吊索捆绑在WFB型无密封自控自吸泵体的下部，不得捆绑在轴或轴承上。
2.WFB型无密封自控自吸泵体的测量和调整
泵体的测量与调整包括找正、找标高及找平三个方面。
（1）找正就是找正WFB型无密封自控自吸泵体的纵、横中心线。
WFB型无密封自控自吸泵体的纵向中心线是以泵轴中心线为准；横向中心线以出口管的中心线为准。
在找正时，要按照已装好的设备中心线（或基础和墙柱的中心线）来进行测量和调整，使WFB型无密封自控自吸泵体的纵、横中心线符合图纸的要求，并与其他设备很好地连接。
WFB型无密封自控自吸泵体的纵、横中心线按图纸尺寸允许偏差为士5mm范围之内。
（2）找标高泵的标高是以泵轴的中心线为准。
找标高时一般都用水准仪来进行测量。
测量时，把标杆放在厂房内设置的基准点上，测出水准仪的镜心高度，然后将标杆移到轴颈上，测出轴面到镜心的距离，然后便可按公式计算出泵轴中心线的标高。
泵轴中心的标高=（镜心的高度一轴面到镜心的距离一泵轴的直径）/2
标高的调整，也是用增减WFB型无密封自控自吸泵体的支脚与机座之间的垫片来完成的。
泵轴中心标高的觔偏差为士10mm。
（3）找平WFB型无密封自控自吸泵体的中心线位置及标高找好后，便开始调整WFB 型无密封自控自吸泵体的水平，首先用精齡0.05mm/m的方水平仪，在WFB型无密封自控
自吸泵体前后两端的轴颈上进行测量。
调整水平时，可在WFB型无密封自控自吸泵体支脚与机座之间加减薄铁皮来调整。
WFB型无密封自控自吸泵体的水平允许偏差一般为0.3-0.5mm/m。
WFB型无密封自控自吸泵体的中心线位置、标高和水平度找好后，便可把WFB型无密封自控自吸泵体与机座的连接螺栓拧紧，然后再用水平仪检査其水平是否有变动，如果没有变动，便可进行电动机的安装。
电动机的安装
安装电动机的主要工作就是把电动机轴的中心线调整到与离心泵轴的中心线在一条直线上。
卧室多级离心泵与电动机的轴是用各种联轴器连接在一起的，所以电动机的安装工作主要的就是联轴器的找正，具体的找正方法将在联轴器的装配中介绍。
电动机两半联轴器之间必须有轴向间隙，其作用是防止卧式多级离心泵轴的窜动作用传到电动机的轴上去，或电动机轴的窜动作用传到的轴上。
因此，这个间隙必须有一定的大小，一般要大于离心泵轴和电动机轴的窜动量之和。
通常图纸上对此间隙都有规定，如图纸上无此规定，则可参照下列数字进行调整：小型离心泵为2-4mm;中型离心泵为4-5mm;大型离心泵为4-8mm。
二次灌浆
电动机完全装好后，就可进行二次灌浆。
待二次灌浆时的水泥砂浆硬化后，须再校正一次联轴器的中心，看是否有变动，并作记录。
