125wfb自吸泵

一、概述WFB系列立式特种无密封自控自吸泵，是引用国外先进技术、填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，不同造型共壹仟余规格。

在冶金、电力、化工、化肥、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘，选矿、民用建筑等行业中广泛应用，深受用户的好评。

二、独特的优点1．本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、潜水泵、潜污泵等最理想的设备。

2．运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。

3．采用真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。

4．振动小、噪音低，移动灵活、拆卸简便、易于安装、不需地脚固定。

5．具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6.可以输送含固体颗粒的混合液体，特别适用于钢铁厂氧化铁皮水、电厂灰浆水、输煤专业污水输送。

7.可配套蒸汽盘管伴热，输送低温稠化类介质，特别适用于原油及含沙量较大的污油输送。

三、不同造型的用途特点长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿推移到您所需要的任何工位上作业。

四、关于配套电机功率的说明易爆环境；户外型借推车移动型可将水泵为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等。

本说明书中配套的电机功率，是根据A级等级匹配的。

您如在B、C 级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件：连续运行，吸程、流量、扬程三项性能均需达标(选定型号规定的标准)；B级工况条件：连续运行，三项性能只须两项达标。

WFB自控自吸泵操作注意事项WFB自控自吸泵是一种常见的自吸泵型号，广泛应用于工业生产过程中。

为了确保WFB自控自吸泵的正常运行和延长其使用寿命，有一些操作注意事项需要注意。

下面将详细介绍WFB自控自吸泵的操作注意事项。

一、选用合适的自控自吸泵在使用WFB自控自吸泵前，需要根据工作要求选择合适的型号。

根据所需流量、扬程和介质等参数，选择合适的自控自吸泵型号，并确保其满足工作要求。

二、安装1. 安装前应仔细检查自控自吸泵内部是否有异物，如有需要清除。

2. 自控自吸泵应安装在水平位置，避免长期工作在不良的倾角状态。

3. 自控自吸泵的安装基础牢固，能承受其重量和工作过程中的振动。

4. 安装时需保证进、出口管道与自控自吸泵的连接牢固，密封良好，避免泄漏。

三、启动前的准备1. 在启动前，需要确保电源线和控制线连接正确。

2. 打开自控自吸泵出口阀门，关闭进口阀门。

3. 自控自吸泵的进口管道应有足够的吸液高度，以确保自控自吸泵能够正常吸入介质。

4. 自控自吸泵的进口和出口管道都应保持通畅，无任何阻塞物。

四、启动和停止1. 启动前应先检查自控自吸泵是否与其输出管道连接，并检查电源线和控制线是否正常连接。

2. 启动前应打开进口阀门，关闭出口阀门。

然后启动自控自吸泵，待其正常运行后再逐渐调整出口阀门，使自控自吸泵达到预期的工作状态。

3. 停止自控自吸泵时，应先关闭进口阀门，然后关闭出口阀门，最后停止自控自吸泵的运行。

五、运行中的注意事项1. 自控自吸泵的运行过程中，需要定期检查自控自吸泵的运行情况，包括运行声音、振动、温度等指标是否正常。

若出现异常，应及时停机检修。

2. 注意观察自控自吸泵的出口压力和进口压力是否正常，如有异常应及时排除故障。

3. 定期清洗自控自吸泵的过滤器和进口管道，以防止杂物堵塞。

4. 自控自吸泵运行中，严禁长时间干转，以免损坏自控自吸泵。

如需长时间停机，应将自控自吸泵内介质排空。

5. 自控自吸泵在运行过程中，温度升高属正常现象，但应确保设备周围环境通风良好。

WFB型自吸泵型号意义及特点上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、WFB型无密封自控自吸泵概述：WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温、耐压、耐磨“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共千余种规格。

在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染，采掘选矿、民用建筑等行业中广泛适用。

本厂采用“自控自吸泵用连环式多面离心密封装置”，革除了传统水泵的填料密封，盘根密封，机械密封，彻底制服了“跑、冒、滴、漏”，是替代原各种长轴液下泵、潜水泵、潜污泵等最理想的设备。

运行过程中密封装置不磨擦、不磨损，使用寿命较同类产品长10倍以上。

移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终身自吸”。

振动小，噪音低，移动灵活，拆卸简便，易于安装，不需地脚固定。

具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

二、WFB型无密封自控自吸泵用途特点：长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适应于易燃、易爆环境；户外型借助安全的立体户外罩，在露天作业的情况下，有效地防雨、防露、防潮、防湿、推车移动型可将水泵推移到您所需要的任何工位上作业。

WFB二级自吸泵安装拆卸提示一、注意事项1、WFB二级自吸泵的泵轴（24）与吸液轮（03）、导轴套（39）、二级叶轮（40）密封装置（30）及叶轮锁紧螺母（31）的联系方式均采用左螺纹联接。

2、装拆时请注意进出口的位置，一般应按水泵原样布置，也可根据泵座上的螺栓孔布置成任意角度，但有可能影响水泵的自吸性能。

（拆卸时可适当做一些记号）3、安装和拆卸时不要损坏密封槽内的橡胶密封垫；如损坏应及时更换，以免影响水泵性能或引起后果。

二、拆卸程序1、切断电源，拆除导线。

2、松开二级连接体（09）与泵座结合体（02）之间的连接螺丝。

3、将电机（20）连同二级连接体（09）整体提升，再移至别处将其轻轻平放于地面或悬空。

4、将吸液轮（14）吸口处的轴端紧定螺丝松开并取出压板。

再去除吸液轮（14）与水泵轴（8）结合处的焊点。

5、将吸液轮（03）旋下，去除焊接处的焊点。

6、松开导轴承座（36）与而据连接体（09）的连接螺丝，取下导轴承座（36）。

7、松开导轴套（39）和二级叶轮（40）。

8、松开二级泵体（09）与泵支架（16）之间的连接螺丝。

9、松开密封装置（30）及其锁紧螺母（31）。

10、松开水泵支架（9）与电机（10）之间的连接螺丝。

11、松开泵轴（24）与电机轴的紧定螺钉（22），取下泵轴（24）。

三、安装程序1、在泵轴轴孔内加入少许黄油，将泵轴（24）及密封转板（21）安装到电机轴上并拧紧紧定螺钉（22）。

注意：电机轴上的定位沉孔要与水泵轴（8）上的定位螺孔同心，以保证水泵各零部件的配合维持原尺寸。

2、将水泵支架（16）安装到电机（20）上。

3、将密封装置（30）及其锁紧螺母（31）安装到泵轴（8）上。

注意：密封装置与水泵支架平面间隙应控制在1±0.2mm，否则应进行调整。

4、连接二级泵体（09）与水泵支架（16）。

5、先将二级叶轮（40）及导轴套（39）安装到泵轴（24）上，再安装导轴承座（36）。

wfb自吸泵操作规程
《wfb自吸泵操作规程》
一、前言
自吸泵是一种常用的输送液体的设备，适用于各种工业领域。

为了保证自吸泵的正常运行和安全操作，制定了本操作规程。

二、操作规程
1. 确认设备状态：在操作自吸泵之前，需要确认设备的状态是否正常，包括电源是否接通，各个部件是否完好，液体是否清洁等。

2. 启动设备：确认设备状态正常后，可以按照设备说明书的要求，启动自吸泵。

需要注意的是，启动时要确保周围人员不在危险区域内。

3. 调节流量和压力：根据工艺需要，可以适当调节自吸泵的流量和压力，但需注意不要超出设备的额定工作范围。

4. 停止设备：当自吸泵工作结束时，需要按照设备说明书的要求，停止设备并切断电源。

同时需要排空管道内的液体，以防止管道内残留的液体对设备造成损坏。

5. 日常维护：定期对自吸泵进行日常维护，包括清洁设备表面，检查密封件是否损坏，润滑轴承等。

6. 安全注意事项：操作自吸泵时，需要注意安全防护，避免直接接触液体，确保设备周围无障碍物等。

7. 应急措施：在自吸泵操作过程中出现异常情况时，要立即停止设备，并进行相应的应急处理，同时及时汇报有关部门。

三、结语
本操作规程的制定旨在规范自吸泵的操作，确保设备的正常运行，也提醒操作人员在操作自吸泵时要注意安全，做好日常维护工作，保证设备的长期稳定运行。

WFB自控自吸泵操作注意事项WFB自控自吸泵是一种常见的泵类设备，用于抽取液体。

在操作过程中，需要注意以下事项：1. 安全操作：首先，使用人员要熟悉自控自吸泵的相关操作规程，并佩戴必要的安全装备，如防护眼镜、手套等。

在操作过程中，要注意避免与旋转部件接触，以免发生意外伤害。

2. 泵体清洁：在使用自控自吸泵之前，必须确保泵体内部和外部的清洁，以保证液体的纯度和流动性。

可用清水或专用清洗液进行清洗，必要时可以使用刷子或布擦拭，但避免使用有腐蚀性的溶剂。

3. 泵内液体：在操作自控自吸泵之前，要确保泵内液体的种类和性质与泵的工作要求相匹配。

不同的液体可能对泵的材质有不同的要求，所以在选择液体类型时要仔细查看产品说明书，并与供应商确认。

4. 连接管路：自控自吸泵的工作需要与管路连接。

在连接过程中，要确保管路的密封性良好，避免漏液和气体泄漏。

同时，还要根据泵的进出口口径选择适当的连接件，确保连接牢固可靠。

5. 电气接线：自控自吸泵通常需要与电源连接，所以在接线过程中要格外小心。

首先，要确保电源电压与泵的额定电压相匹配；其次，在接线之前，要检查电源线路是否正常，避免漏电和短路的情况发生；最后，在接线完成后，要仔细检查接线是否牢固，并进行必要的绝缘处理。

6. 启动和停止：在启动自控自吸泵之前，要确保泵的旋钮或开关处于关闭状态，并确认液体进出口阀门已经打开。

启动泵后，要观察泵的运行状态，确保泵的工作正常。

在停止泵之前，应先关闭液体进出口阀门，然后再关闭泵的旋钮或开关。

7. 维护保养：自控自吸泵在工作过程中，要定期检查泵体、连接件和电气部件的工作状态，确保其正常运行。

如果发现异常或故障，应及时采取措施进行修理或更换部件。

同时，定期清洗泵体和更换润滑油，可延长自控自吸泵的使用寿命。

8. 停电处理：当停电或故障发生时，要及时采取措施，切断电源，防止泵无法正常停止运行或发生其他意外情况。

9. 禁止超负荷运行：自控自吸泵在使用过程中，要避免超负荷运行，即使遇到液体流量增加或阻力增大的情况，也要及时调整工作状态，以避免对泵设备产生过大压力和损坏。

【WFB型无密封自控自吸泵,自吸式污水泵】产品：【WFB型无密封自控自吸泵,自吸式污水泵】产品简介：WFB型无密封自控自吸泵在吸收国内外相关产品的先进经验基础上，加以改进、创新的产品，是国内传统同类产品的替换产品。

该产品具有耐温、耐压、耐磨、“首次引流、永久自吸”等优点。

产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。

各种不同造型多种规格。

本产品具有高效节能，结构独特等功能。

产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。

【WFB型无密封自控自吸泵,自吸式污水泵】型号意义：【WFB型无密封自控自吸泵,自吸式污水泵】产品特点：1.WFB型无密封自控自吸泵产品特点无密封自控自吸泵密封可靠，采用无泄漏密封装置，具体由动力密封和辅助密封组成。

替代了传统水泵的填料密封、机械密封，彻底解决了传统密封的‘‘跑、冒、滴、漏’’等问题。

是替代原长轴液下泵、潜水泵、潜污泵等最理想产品。

2.WFB型无密封自控自吸泵的优点无密封自控自吸泵运行过程中密封装置不摩擦、无磨损，使用寿命较传统产品长1 O倍以上。

移植真空泵原理自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了首次引流，永久自吸，该泵机组振动小、噪音低、移动灵活、拆装方便。

具有优越的自控功能、可与相关控制系统配套实现高度自动化。

3.WFB型无密封自控自吸泵造型分类及用途特点●造型分类：性能参数表中“类别代码”栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。

“材质符号”栏中G、PP、BXG、Mo2Ti、316L五组字母分别代表：Q235钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)等五种材质。

●用途特点：长方型、圆锥型可根据现场的安装空间进行选择；防爆型适用于易燃、易爆环境；户外型配套户外电机，可在露天场合使用工作；推车移动型可随时更换工作场地。

【WFB型无密封自控自吸泵,自吸式污水泵】性能参数范围：●转速：2900 r／min，1450r／min ●吸液口径：16～800 mm ●流量：0.75～685 0m3／h●介质温度：-40℃～180℃ ●扬程：4～130m ●自吸深度：2.5～7 m●出液口径：10～ 600mm ●环境温度：≤40℃ ●工作压力：≤1.6 MPa【WFB型无密封自控自吸泵,自吸式污水泵】电机功率说明：为了合理的配套电机，我们借鉴发达国家的经验，把水泵分为A、B、C三种工况等级，该样本中的配套电机功率，是根据A级等级匹配的。

自吸泵操作说明自吸泵是一种常用的水泵设备，广泛用于工业、农业和家庭等领域，用于输送清水、废水、化工液体等。

本文将为您提供自吸泵的操作说明，以帮助您正确、安全地使用自吸泵。

一、泵的安装与接线1. 在安装自吸泵之前，您需要选择一个平整、坚固、防滴漏的基础，以确保泵的稳定运行。

2. 在安装泵时，请确保泵的进出口管道与阀门的连接牢固，管道的密封性好，以防止泄漏和漏水。

3. 在进行电气接线之前，请确认供电电源与泵的额定电压和电流相匹配。

同时，检查接线盒的电缆是否连接牢固，接线是否正确。

二、启动和停止1. 在启动自吸泵之前，确保泵的进口已充满介质，以帮助泵正常自吸。

2. 打开电源开关，启动自吸泵。

在泵启动后，您需要注意泵的运行情况，确保泵的运行平稳。

3. 在停止泵之前，先关闭自吸泵的电源开关，然后再关闭进出口阀门，以防止回流和压力泄露。

三、维护和保养1. 定期检查泵的进出口阀门和管道的连接是否牢固，有无泄漏情况。

如发现泄漏问题，及时修复。

2. 定期清理自吸泵的进口过滤器和滤网，以防止进口堵塞，影响泵的正常工作。

3. 在使用过程中，如果自吸泵出现异常噪音、振动或温度升高等情况，请及时停止使用，并联系专业人员进行检修。

四、安全注意事项1. 在操作自吸泵时，务必佩戴符合安全标准的防护眼镜和手套，以避免溅泼的液体对眼睛和皮肤的伤害。

2. 在清洗自吸泵或维修时，请先切断电源，并确保泵完全停止运行，以免发生触电事故。

3. 不允许擅自更改自吸泵的结构或参数，以免影响其性能和安全性。

4. 在长时间不使用自吸泵时，应将其储存在干燥、通风的地方，避免受潮或长时间暴露在阳光下。

总结：自吸泵是一种功能强大的水泵设备，但在使用过程中需要注意安全操作，如正确安装与接线、启动与停止顺序、定期维护和保养等。

只有正确使用和合理保养自吸泵，才能确保其长期稳定运行，提高工作效率。

希望本文所提供的自吸泵操作说明对您有所帮助。

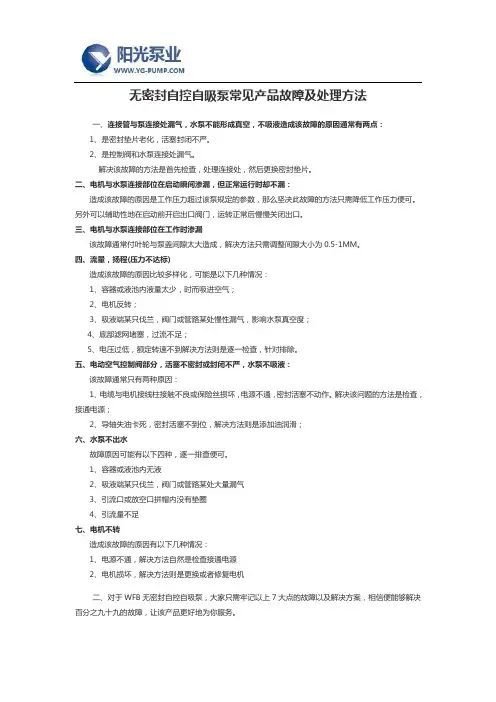

无密封自控自吸泵常见产品故障及处理方法一、连接管与泵连接处漏气，水泵不能形成真空，不吸液造成该故障的原因通常有两点：1、是密封垫片老化，活塞封闭不严。

2、是控制阀和水泵连接处漏气。

解决该故障的方法是首先检查，处理连接处，然后更换密封垫片。

二、电机与水泵连接部位在启动瞬间渗漏，但正常运行时却不漏：造成该故障的原因是工作压力超过该泵规定的参数，那么坚决此故障的方法只需降低工作压力便可。

另外可以辅助性地在启动前开启出口阀门，运转正常后慢慢关闭出口。

三、电机与水泵连接部位在工作时渗漏该故障通常付叶轮与泵盖间隙太大造成，解决方法只需调整间隙大小为0.5-1MM。

四、流量，扬程(压力不达标)造成该故障的原因比较多样化，可能是以下几种情况：1、容器或液池内液量太少，时而吸进空气；2、电机反转；3、吸液端某只伐兰，阀门或管路某处慢性漏气，影响水泵真空度；4、底部滤网堵塞，过流不足；5、电压过低，额定转速不到解决方法则是逐一检查，针对排除。

五、电动空气控制阀部分，活塞不密封或封闭不严，水泵不吸液：该故障通常只有两种原因：1、电缆与电机接线柱接触不良或保险丝损坏，电源不通，密封活塞不动作。

解决该问题的方法是检查，接通电源；2、导轴失油卡死，密封活塞不到位，解决方法则是添加油润滑；六、水泵不出水故障原因可能有以下四种，逐一排查便可。

1、容器或液池内无液2、吸液端某只伐兰，阀门或管路某处大量漏气3、引流口或放空口拼帽内没有垫圈4、引流量不足七、电机不转造成该故障的原因有以下几种情况：1、电源不通，解决方法自然是检查接通电源2、电机损坏，解决方法则是更换或者修复电机二、对于WFB无密封自控自吸泵，大家只需牢记以上7大点的故障以及解决方案，相信便能够解决百分之九十九的故障，让该产品更好地为你服务。
