单齿辊破碎机参数
单齿辊破碎机是一种重要的破碎设备，广泛应用于冶金、矿山、化工、水泥等行业。
其主要技术参数包括型号、入料粒度、出料粒度、齿辊外径、齿辊长度、齿辊排数、单排齿数、生产能力、电机功率等。
首先，单齿辊破碎机的型号多样，常见的有PG1100×1620、PG1100×1860、PG1500×2400等。
这些型号中的数字分别代表齿辊的外径和长度，单位为毫米。
例如，PG1100×1620型号的齿辊破碎机，其齿辊外径为1100mm，齿辊长度为1620mm。
其次，单齿辊破碎机的入料粒度范围较大，从1500×1000×500mm到3000×2000×700mm 不等，具体根据型号和生产需求而定。
出料粒度则通常在100-200mm以下，可通过调整齿辊间距和转速来控制。
此外，齿辊的排数和单排齿数也是单齿辊破碎机的重要参数。
齿辊排数一般有5-10排，单排齿数通常为3-4个。
这些参数的设计直接影响到破碎机的破碎效果和生产能力。
生产能力方面，单齿辊破碎机每小时的生产能力在110-450吨之间，具体取决于型号、入料粒度、出料粒度等因素。
电机功率则根据生产能力和设备重量来选择，一般在22-90KW 之间。
总的来说，单齿辊破碎机的技术参数多样且灵活，可根据不同的生产需求进行调整和优化。
同时，这些参数也是衡量单齿辊破碎机性能和质量的重要指标，对于设备的选购和使用具有重要的参考价值。

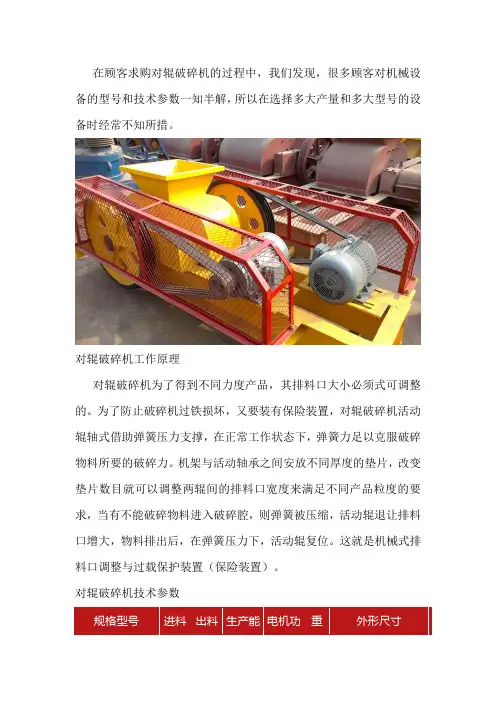

在顾客求购对辊破碎机的过程中，我们发现，很多顾客对机械设备的型号和技术参数一知半解，所以在选择多大产量和多大型号的设备时经常不知所措。
对辊破碎机工作原理对辊破碎机为了得到不同力度产品，其排料口大小必须式可调整的。
为了防止破碎机过铁损坏，又要装有保险装置，对辊破碎机活动辊轴式借助弹簧压力支撑，在正常工作状态下，弹簧力足以克服破碎物料所要的破碎力。
机架与活动轴承之间安放不同厚度的垫片，改变垫片数目就可以调整两辊间的排料口宽度来满足不同产品粒度的要求，当有不能破碎物料进入破碎腔，则弹簧被压缩，活动辊退让排料口增大，物料排出后，在弹簧压力下，活动辊复位。
这就是机械式排料口调整与过载保护装置（保险装置）。
对辊破碎机技术参数规格型号进料出料生产能电机功重外形尺寸2PG400×250 <35 ≤2-8 2-10 2×5.5 1.3 2150×980×800 2PG400×400 <35 ≤2-8 5-12 2×7.5 2.3 2360×1100×8002PG610×400 <65≤2-205-20 2×15 3.93510×1420×10302PG750×500 <75≤2-2510-402×18.59.54210×1630×12602PG800×600 <80≤2-2512-45 2×22 10.84505×1780×13202PG1000×700 <100≤3-3020-65 2×30 14.95310×2175×15952PG1200×800 <120≤3-3535-80 2×37 25.56290×2270×18702PG1500×800 <130≤3-4550-122×75 33.77460×2410×22902PG1600×1000 <150≤3-5060-142×90 41.28220×2680×2475以上对辊破碎机型号参数会在设备更新换代时有所改变，所以对辊破碎机型号参数以电话联系为准。

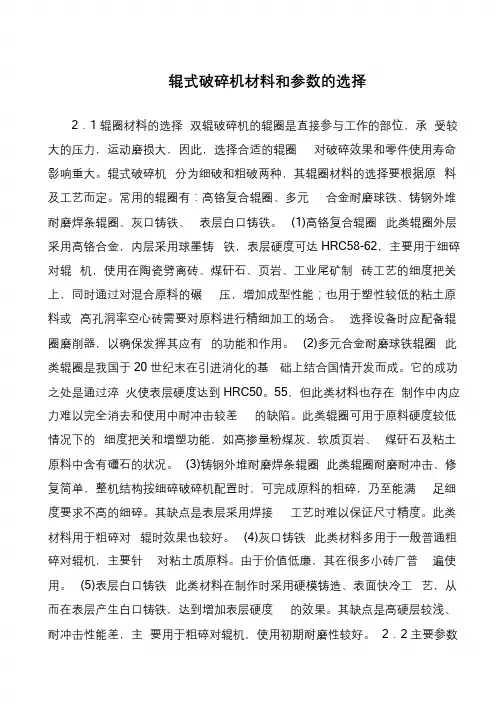

书山有路勤为径，学海无涯苦作舟辊式破碎机材料和参数的选择2．1 辊圈材料的选择双辊破碎机的辊圈是直接参与工作的部位，承受较大的压力，运动磨损大，因此，选择合适的辊圈对破碎效果和零件使用寿命影响重大。
辊式破碎机分为细破和粗破两种，其辊圈材料的选择要根据原料及工艺而定。
常用的辊圈有：高铬复合辊圈、多元合金耐磨球铁、铸钢外堆耐磨焊条辊圈、灰口铸铁、表层白口铸铁。
(1)高铬复合辊圈此类辊圈外层采用高铬合金，内层采用球墨铸铁，表层硬度可达HRC58-62，主要用于细碎对辊机，使用在陶瓷劈离砖、煤矸石、页岩、工业尾矿制砖工艺的细度把关上，同时通过对混合原料的碾压，增加成型性能；也用于塑性较低的粘土原料或高孔洞率空心砖需要对原料进行精细加工的场合。
选择设备时应配备辊圈磨削器，以确保发挥其应有的功能和作用。
(2)多元合金耐磨球铁辊圈此类辊圈是我国于20 世纪末在引进消化的基础上结合国情开发而成。
它的成功之处是通过淬火使表层硬度达到HRC50。
55，但此类材料也存在制作中内应力难以完全消去和使用中耐冲击较差的缺陷。
此类辊圈可用于原料硬度较低情况下的细度把关和增塑功能，如高掺量粉煤灰、软质页岩、煤矸石及粘土原料中含有礓石的状况。
(3)铸钢外堆耐磨焊条辊圈此类辊圈耐磨耐冲击、修复简单，整机结构按细碎破碎机配置时，可完成原料的粗碎，乃至能满足细度要求不高的细碎。
其缺点是表层采用焊接工艺时难以保证尺寸精度。
此类材料用于粗碎对辊时效果也较好。
(4)灰口铸铁此类材料多用于一般普通粗碎对辊机，主要针对粘土质原料。
由于价值低廉，其在很多小砖厂普遍使用。
(5)表层白口铸铁此类材料在制作时采用硬模铸造、表面快冷工艺，从而在表层产生白口铸铁，达到增加表层硬度的效果。
其缺点是高硬层较浅、耐冲击性能差，主要用于粗碎对辊机，使用初期耐磨性较好。
2．2 主要参数。
破碎机选型样本尊敬的客户：欢迎选用我厂产品。
莱芜中煤矿机械有限公司是国内较著名的破碎机设计、制造专业化公司，我公司凭借多年的设计制造经验，在广大工程技术人员的努力下，现已开发出两大类，几十种产品。
主要应用在冶金、建材、煤炭、有色金属、制盐业等众多领域，世界各地的客户都受益于我们的创新产品。
客户对产品无论是标准选型，还是特殊设计，我们都将一如既往地与客户密切合作，提供完善的售前、售后服务。
一、齿辊式破碎机1、单齿辊破碎机1.1用途系列单齿辊破碎机主要适用于冶金烧结厂对烧结矿的破碎。
1.2结构特点该类型破碎机结构紧凑、运行可靠平稳、锤头寿命长。
系列单齿辊破碎机外形图1.3技术参数型号技术参数PGC1100×1860PGC1500×2400PGC1800-×3240齿辊直径（mm）1100 1500 1800 工作长度（mm）1860 2400 3240 转速（r/min）6.06 6 9.28最大给料粒度1500×1000×250 300×1000×2000 3000×2000×700（mm）出料粒度（mm）150 120 200 120 处理能力（t/h）140 160 200 450电动机型号Y200L2—6 Y280M—8 Y315L1-8 功率（kW）22 45 90转速（r/min）970 740 740整机重量（kg）12791 33035 45973.74 长×宽×高（L×B×H）mm 5500×1800×1450 6745×2500×16008630×2790×26201.4订货须知该系列破碎机有左式和右式两种形式。
用户可根据现场实际情况选用左式或右式，并在订货合同中注明。
2、PF系列分级破碎机2.1用途分级破碎机主要应用在煤矿或选煤厂破碎原煤，业使用于其他行业破碎硬度≤10（普氏硬度）的脆性物料。
小型对辊破碎机参数小型对辊破碎机是一种广泛应用于矿山、冶金、建筑材料等领域的设备，具有高效、节能、环保等特点。
在使用该设备前，需要对其参数有一定的了解，以下是小型对辊破碎机的参数及相关说明。
1. 破碎机型号：小型对辊破碎机的型号有很多种，根据不同的用户需求可以选择相应的型号，常见的型号有2PG400×250、2PG610×400、2PGC450×500等。
2. 破碎机进料口尺寸：小型对辊破碎机进料口尺寸较小，一般在150mm以下，根据用户需求可以定制不同尺寸的进料口。
3. 破碎机处理能力：小型对辊破碎机的处理能力一般在5-50t/h之间，具体处理能力取决于不同机型的轴速、电机功率等参数。
4. 破碎机排料口尺寸：小型对辊破碎机的排料口尺寸一般在2-10mm 之间，也可以根据用户需求定制不同尺寸的排料口。
5. 破碎机转速：小型对辊破碎机的转速一般在50-300rpm之间，转速越高，破碎效率越高，但对电机功率的要求也越高。
6. 破碎机电机功率：小型对辊破碎机的电机功率一般在2.2-30kW之间，功率越大，处理能力越强，但对设备造价、能耗等方面也有影响。
小型对辊破碎机具有紧凑、简单的结构，易于安装、维修和操作，对设备操作人员的技术要求不高。
同时，该设备具有较高的破碎效率，能够将物料迅速破碎成所需粒度，极大地提高了生产效率和质量。
在使用小型对辊破碎机时，需要注意设备的保养和维护，定期检查设备的各项参数是否正常，及时处理设备故障，确保设备的正常使用和生产效率。
总之，小型对辊破碎机是一种高效、节能、环保的破碎设备，具有多种型号和参数可供选择，对于矿山、冶金、建筑材料等领域有着广泛的应用前景。
在使用时，需要注意设备的各项参数，及时进行维护和检查，确保设备长期稳定运行，提高生产效率和质量。
附表1 2PG 辊式破碎机JB/T10245-2001附表2 2PGC齿式破碎机双齿辊破碎机JB/T11112-2010附表3 4PG(C) 四(齿)辊式破碎机JB/T11116-2010附表4 2PGCX 高效齿辊式破碎机附表5 辊式破碎机选型计算附表7 PFJ（D）煤用反击式破碎机JB/T3274-93 D为电厂J为焦煤附表9 2PF 双转子反击式破碎机JB/T2259-2005附表10 反击式破碎机选型计算附表11PE型颚式破碎机复摆颚式破碎机JB/T1388-2002附表12PEX 型颚式破碎机复摆细碎颚式破碎机JB/T3279-2005附表13 颚式破碎机选型计算附表14 PCM煤用锤式破碎机K：转子可逆用于细碎不可逆式用于中碎JB/T3765-2008附表15 PC石灰石用锤式破碎机JB/T3766-2008 K为可逆式Y为一段式不可逆式不标注附表16 PH环锤式破碎机JB/T8911-2008 Q为轻型重型不标注/带旁路槽为P，不带不标注附表17 PCD单段锤式破碎机JB/T7354-2005附表18 PCF(K)型可逆反击锤式破碎机JB/T10876-2008附表19 锤式破碎机选型计算附表20 PCL型立轴锤式破碎机JB/T10520-2005附表21 立轴式破碎机选型计算附表23 KRC系列环锤式破碎机DL/T512-931.破碎系统的计算 破碎系统要求产量计算：5432101K K K K G G K G +=G —要求破碎系统小时产量，吨／小时G ０—水泥厂熟料年产量，吨／年G １—其他需要量，吨／年 K １—单位熟料石灰石消耗量，吨／吨熟料K ２—石灰石全年工作天数，天K ３—石灰石破碎车间每天工作班数，K ４--石灰石破碎车间每班工作时数K ５—矿山运输不均匀系数；汽车运输取:K ５ =０.9颚式破碎机：主要优点：构造简单，管理和维修方便，工作安全可靠，适用范围广 。
液压对辊破碎机参数
1.破碎机型号和尺寸：液压对辊破碎机的型号通常以机身宽度来表示，常见的型号有800、1000、1200等，尺寸也随之变化。
2. 破碎辊直径和长度：液压对辊破碎机的破碎辊直径和长度对破碎效果有着很大的影响，通常辊直径越大、长度越长，破碎效果越好。
3. 进料口尺寸：液压对辊破碎机的进料口尺寸需要根据加工物料的大小和形状来选择，常见的进料口尺寸有400*400、500*500、600*600等。
4. 出料粒度：液压对辊破碎机的出料粒度可以通过调整辊缝实现，一般来说辊缝越小出料粒度越细。
5. 动力配置：液压对辊破碎机通常采用电动机或柴油发动机作为动力源，根据加工物料的硬度和产量要求来选择适当的动力。
6. 液压系统：液压对辊破碎机采用液压系统来控制辊缝的调整和保护机器，液压系统的性能和质量也会影响破碎机的工作效率和稳定性。
7. 重量和外形尺寸：液压对辊破碎机的重量和外形尺寸会影响运输和安装的难度，需要根据实际情况来选择合适的型号。
- 1 -。

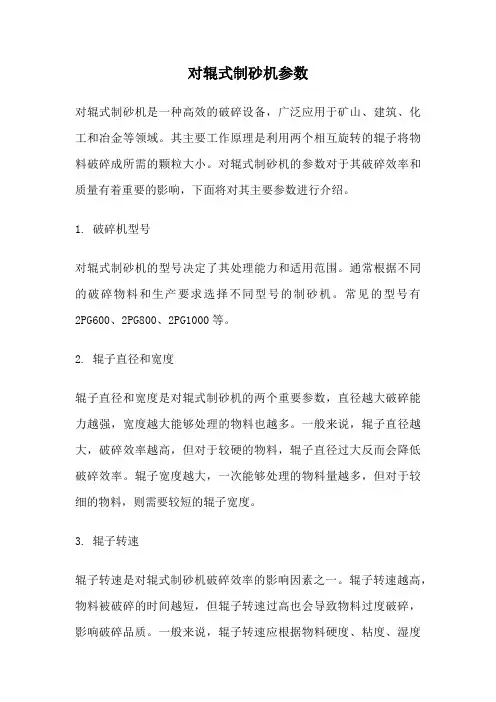

对辊式制砂机参数对辊式制砂机是一种高效的破碎设备，广泛应用于矿山、建筑、化工和冶金等领域。
其主要工作原理是利用两个相互旋转的辊子将物料破碎成所需的颗粒大小。
对辊式制砂机的参数对于其破碎效率和质量有着重要的影响，下面将对其主要参数进行介绍。
1. 破碎机型号对辊式制砂机的型号决定了其处理能力和适用范围。
通常根据不同的破碎物料和生产要求选择不同型号的制砂机。
常见的型号有2PG600、2PG800、2PG1000等。
2. 辊子直径和宽度辊子直径和宽度是对辊式制砂机的两个重要参数，直径越大破碎能力越强，宽度越大能够处理的物料也越多。
一般来说，辊子直径越大，破碎效率越高，但对于较硬的物料，辊子直径过大反而会降低破碎效率。
辊子宽度越大，一次能够处理的物料量越多，但对于较细的物料，则需要较短的辊子宽度。
3. 辊子转速辊子转速是对辊式制砂机破碎效率的影响因素之一。
辊子转速越高，物料被破碎的时间越短，但辊子转速过高也会导致物料过度破碎，影响破碎品质。
一般来说，辊子转速应根据物料硬度、粘度、湿度等因素确定，不可盲目提高。
4. 进料口尺寸进料口尺寸是对辊式制砂机破碎适用范围的限制因素之一。
进料口尺寸应与物料尺寸相匹配，过大会导致物料过度破碎，过小则会无法进料。
一般来说，进料口尺寸应略大于物料最大粒度，以保证较好的进料效果。
5. 电机功率电机功率是对辊式制砂机驱动能力的衡量因素之一。
电机功率越大，破碎能力越强，但也会增加耗电量和设备成本。
一般来说，电机功率应根据制砂机型号、辊子直径和宽度等参数确定，以保证设备正常运行。
6. 外形尺寸外形尺寸是对辊式制砂机安装和运输的限制因素之一。
外形尺寸应根据工厂或现场实际情况确定，以保证设备能够顺利安装和运输。
以上是对辊式制砂机的主要参数介绍，不同的参数对于破碎效率和质量有着不同的影响。
在选择和使用对辊式制砂机时，应根据实际情况确定合适的参数，以保证设备的正常运行和破碎效果。

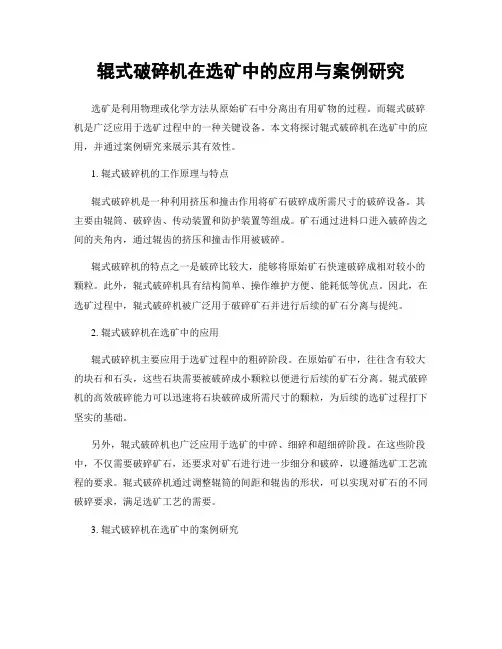

辊式破碎机在选矿中的应用与案例研究选矿是利用物理或化学方法从原始矿石中分离出有用矿物的过程。
而辊式破碎机是广泛应用于选矿过程中的一种关键设备。
本文将探讨辊式破碎机在选矿中的应用，并通过案例研究来展示其有效性。
1. 辊式破碎机的工作原理与特点辊式破碎机是一种利用挤压和撞击作用将矿石破碎成所需尺寸的破碎设备。
其主要由辊筒、破碎齿、传动装置和防护装置等组成。
矿石通过进料口进入破碎齿之间的夹角内，通过辊齿的挤压和撞击作用被破碎。
辊式破碎机的特点之一是破碎比较大，能够将原始矿石快速破碎成相对较小的颗粒。
此外，辊式破碎机具有结构简单、操作维护方便、能耗低等优点。
因此，在选矿过程中，辊式破碎机被广泛用于破碎矿石并进行后续的矿石分离与提纯。
2. 辊式破碎机在选矿中的应用辊式破碎机主要应用于选矿过程中的粗碎阶段。
在原始矿石中，往往含有较大的块石和石头，这些石块需要被破碎成小颗粒以便进行后续的矿石分离。
辊式破碎机的高效破碎能力可以迅速将石块破碎成所需尺寸的颗粒，为后续的选矿过程打下坚实的基础。
另外，辊式破碎机也广泛应用于选矿的中碎、细碎和超细碎阶段。
在这些阶段中，不仅需要破碎矿石，还要求对矿石进行进一步细分和破碎，以遵循选矿工艺流程的要求。
辊式破碎机通过调整辊筒的间距和辊齿的形状，可以实现对矿石的不同破碎要求，满足选矿工艺的需要。
3. 辊式破碎机在选矿中的案例研究以某金矿选矿工厂为例，该工厂使用辊式破碎机进行原矿碎石工作。
该辊式破碎机具有较大的破碎比和高破碎效率，能够迅速将原始矿石破碎成所需尺寸的颗粒，为后续的选矿提供了高质量的原料。
在该工厂的选矿过程中，辊式破碎机发挥了重要作用。
首先，矿石从采矿场通过输送带运输到辊式破碎机前，辊式破碎机根据选矿工艺的要求调整好辊筒间距与辊齿形状。
矿石进入辊式破碎机后，经过挤压和撞击作用被迅速破碎成粒度适中的颗粒。
随后，破碎后的矿石进入分选系统进行矿石分离。
由于辊式破碎机破碎的颗粒尺寸均匀，矿石分离的效果较好。
机械工程及自动化专业毕业设计指导书（专科）中国矿业大学成人教育学院2010年2月摘要我国目前原煤的破碎一般采用锤式破碎机或齿辊式破碎机。
锤式破碎机是以高速运动的锤头打击物料，在破碎腔内受到相互破碎冲击和剪切，可控性很差，容易产生过粉碎，而且对入料度有限制，不适合煤炭的粗、中碎作业。
而齿辊式破碎机是在齿的作用下对物料进行劈碎，破碎后的物料直接排出，因此破碎粒度比较均匀。
目前的双齿辊破碎机由于整体结构的不合理和破碎齿磨损快不能修复等原因，使用效果大大降低甚至很差。
2PGC—450×500新型双齿辊破碎机是在吸取国内外先进技术的基础上研制和设计出来的高强力破碎机，很有发展前景和市场前景。
关键词：双齿辊破碎机；破碎机；产品粒度目录摘要 (1)目录 (2)第一章引言 (5)1.1破碎作业分类 (5)1.2发展历史 (6)1.3应用效果 (7)第二章双齿辊破碎机总体设计方案 (8)2.1辊式破碎机的类型 (8)2.2双齿辊破碎机的工作原理 (8)2.3双齿辊破碎机的基本构造 (9)第三章力能参数计算 (11)3.1啮角的计算 (11)3.2生产率的计算 (11)3.3电动机功率计算 (12)3.4联轴器的选择与校核 (13)3.4.1 联轴器类型的选择 (13)3.4.2 联轴器的安全校核 (13)第四章主要零部件的设计和校核 (15)4.1总体设计方案 (15)4.2减速器传动比的分配 (15)4.3齿轮的设计 (17)4.3.1 高速级传动齿轮的设计 (17)4.3.2 按齿面接触强度设计 (17)4.3.3 按齿根弯曲度设计 (20)4.3.4 各级齿轮传动 (23)第五章主要零部件的设计和校核 (25)5.1主轴的材料 (25)5.2.1主轴功率P、转速n和转矩T (25)5.2.2轴的最小直径的确定 (25)5.2.3轴的结构设计 (26)5.3主轴受力分析与计算 (27)5.3.1主轴的受力分析 (27)5.3.2主轴力的计算 (28)5.3.3主轴弯矩、扭矩的计算 (30)5.4主轴的安全校核 (32)5.4.1主轴的强度校核 (32)5.4.2精确校核轴的疲劳强度 (33)5.5动轴承的选择和寿命验算 (34)5.5.1滚动轴承的选择 (34)5.5.2寿命验算 (34)5.6齿轮的校核 (36)5.6.1齿面接触强度校核 (36)5.6.2齿根弯曲强度校核 (37)第六章系统润滑 (39)6.1润滑剂的作用 (39)6.2润滑方法 (40)6.3润滑剂的种类 (40)6.4破碎机润滑剂的选择特点 (41)6.5润滑方式的选择 (41)6.5.1减速器的润滑 (41)6.5.2万向联轴器的润滑 (41)6.5.3其余零部件的润滑 (41)第七章设备的经济技术分析 (42)7.1设备的环保措施 (42)7.2设备磨损的补偿及其经济分析 (42)7.2.1设备的磨损 (42)7.2.2设备的无形磨损 (42)7.2.3设备磨损的补偿 (43)致谢 (46)参考文献 (47)第一章引言1.1破碎作业分类破碎是一种使大块物料变成小块物料的过程。
对辊破碎机型号技术参数一、对辊破碎机的基本介绍对辊破碎机是一种常用的破碎设备，主要用于中等硬度以下的物料破碎。
其工作原理是通过两个转动的辊轮将物料压缩和剪切，使其达到破碎的效果。
对辊破碎机广泛应用于冶金、建材、化工、电力等行业。
二、对辊破碎机型号及技术参数1. 型号：2PG0402CT2. 破碎能力：5-10t/h3. 进料粒度：≤25mm4. 出料粒度：≤2mm5. 电机功率：11kw×26. 重量：4.8t7. 外形尺寸（长×宽×高）：2730×1400×1850mm8. 系统控制方式：PLC自动控制系统三、对辊破碎机主要特点及优点1. 采用先进的PLC自动控制系统，具有智能化程度高、操作简单方便等特点。
2. 设备结构紧凑，占地面积小，适合在有限空间内使用。
3. 对辊破碎机具有高效节能的特点，能够降低生产成本，提高生产效率。
4. 设备的维护保养简单方便，使用寿命长。
5. 对辊破碎机具有破碎效果好、粒度均匀等优点，能够满足不同行业的需求。
四、对辊破碎机的工作原理对辊破碎机主要由两个辊轮、电机、减速器、减震器等组成。
物料经过进料口进入破碎机内部，在两个转动的辊轮之间被压缩和剪切，达到破碎的效果。
经过多次破碎后，物料达到所需粒度后从出料口排出。
五、对辊破碎机的使用注意事项1. 在使用前应检查设备是否完好无损，并进行必要的润滑和清洁工作。
2. 确保进入设备内部的物料符合设备规定的进料粒度范围，防止堵塞和损坏设备。
3. 在使用过程中应注意设备的运行状态，如发现异常情况及时停机检查并处理。
4. 定期进行设备维护保养工作，延长设备使用寿命。
5. 在停机前应将设备内部的物料清空，防止下次使用时对设备造成影响。
六、对辊破碎机的市场前景随着国家经济的快速发展，对辊破碎机作为一种重要的破碎设备，在建材、冶金、化工等行业中得到了广泛应用。
随着技术的不断进步和市场需求的增加，对辊破碎机在未来的市场前景也将更加广阔。
单对辊破碎机是一种常见的破碎设备，广泛应用于矿山、冶炼、建材、公路等行业的碎石加工领域。
以下是该设备的部分技术参数表，供您参考：型号：XGJ-A进料粒度：≤150mm出料粒度：≤8mm（可调）生产能力：15-35m3/h电机功率：55kW外形尺寸：22×16×2.5m重量：约3t设备特点：1. 结构简单，操作方便，维护容易。
2. 破碎效率高，能耗低，成本低。
3. 可根据不同物料调整出料粒度，适应性广。
适用范围：适用于各种硬度以下的矿石和岩石的破碎加工，如石灰石、河卵石、花岗岩、玄武岩等。
型号：XGJ-B进料粒度：≤200mm出料粒度：≤6mm（可调）生产能力：40-70m3/h电机功率：75kW外形尺寸：26×16×2.7m重量：约4t设备特点：1. 设备尺寸较大，处理能力更强，适用于大规模破碎加工。
2. 可配备双电机驱动，提高生产效率。
3. 破碎效率高，能耗低，成本低。
适用范围：适用于大型矿山、冶炼、建材等行业的粗碎或中碎作业，如铁矿石、金矿石、花岗岩等。
在使用单对辊破碎机时，需要注意以下几点：1. 根据不同物料选择合适的破碎方式，如软物料采用柔性碾压式破碎，硬物料采用冲击式破碎。
2. 根据设备型号和进料粒度选择合适的进料方式，如采用挖掘机或装载机送料。
3. 定期检查设备各部件的磨损情况，及时更换易损件。
4. 根据生产需要调整出料粒度，以保证产品质量和产量。
总之，单对辊破碎机具有结构简单、操作方便、维护容易、破碎效率高等优点，适用于各种矿石和岩石的破碎加工。
在选择设备型号时，应根据实际生产需要和进料条件进行综合考虑。
同时，需要注意设备的维护和保养，以确保设备的稳定运行和延长使用寿命。
书山有路勤为径，学海无涯苦作舟辊式破碎机的主要参数1.啮角以双辊式（光面）破碎机为例，假设矿石为球形，从矿石与两辊子的接触点分别引切线，两切线的夹角即为双辊式破碎机的啮角。
其值一般在33°40′~38°40′之间选取。
2.给料粒度和转子直径一般说来，光面辊式破碎机的转子直径应等于最大给料粒度的20 倍左右，这种类型的破碎机通常用作矿石的中、细碎。
齿面或槽面辊式破碎机的转子直径和给料粒度的比值要比光面破碎机小，一般齿面取2~6;槽面取10~12，这类破碎机可用于石灰石或煤的粗碎。
3.辊子转速破碎机的辊子转速与辊子表面特性、物料的物理性质和给料粒度等因素有关。
一般给料粒度愈大、矿石愈硬，则辊子的转速应愈低。
齿面或槽面辊式破碎机的转速比光面辊式破碎机要低。
由于破碎机的生产能力随辊子的转速成正比地增加，所以，近年来趋向选用高转速的破碎机。
不过，转速的增加是有限度的。
通常，光面辊子的圆周速度为2~7.7m/s，其限值为11.5m/s；齿面或槽面辊子的圆周速度为1.5~1.9m/s，其限值为7.5m/s. 4.生产率辊式破碎机的生产率Q 可按下式进行计算：Q＝188.4eLDnμδ（t/h）式中，e——排料口宽度（m）；L——辊子长度（m）；D——辊子直径(m);n——辊子转速(r/min)；μ——矿石的松散系数，对中硬矿石，μ=0.2~0.3；潮湿矿石和薪性矿石产＝0.4-0.6；δ——矿石的松散密度（t/m3）。
当破碎坚硬矿石时，其生产率可按上式增大25％来计算。
5.电动机功率光面辊式破碎机（处理中硬以下的矿石）的电动机功率P 可按下述经验公式计算：P＝（100~110）Q /0.735en（kW）式中，Q——生产率（t/h）；e——排料口宽度（cm）; n——辊子转速（r/min）。
齿面辊式破碎机的电动机功率可按下式计算：P=KLDn （kW）式中，K——系数，碎煤时，K=0.85；L——辊子长度(m)；D——辊子直径(m)；n——辊子转速(r/min)。
双辊破碎机参数双辊破碎机是一种常见的破碎设备，广泛应用于矿山、冶金、建筑材料、化工等行业。
它由主要部件——辊子、轴承座、传动装置、底座等组成，其参数的选择对其破碎效果有着重要影响。
本文将从双辊破碎机的参数入手，详细介绍其各项参数的作用和选择要点。
一、辊子直径和长度辊子直径和长度是双辊破碎机最关键的参数之一。
辊子直径越大，破碎机的破碎能力越大，处理能力也就越大。
而辊子长度则决定了破碎机的破碎效果，长度越大，破碎机的产量也就越高。
因此，在选择双辊破碎机时，需要根据需要的产量和破碎能力来确定辊子的直径和长度。
二、进料粒度进料粒度是双辊破碎机参数中的重要指标之一。
不同的破碎机对进料粒度有不同的要求，一般来说，进料粒度越小，破碎机的破碎效果越好。
因此，在选择双辊破碎机时，要根据原料的粒度来选择合适的破碎机型号和参数。
三、出料粒度出料粒度是双辊破碎机的另一个重要参数。
不同的行业对出料粒度有不同的要求，一般来说，出料粒度越小，破碎机的破碎效果越好。
因此，在选择双辊破碎机时，要根据生产工艺的要求来确定出料粒度，从而选择合适的破碎机参数。
四、转速转速是指双辊破碎机辊子的转动速度。
转速的选择直接影响到破碎机的破碎效果和能耗。
一般来说，转速越高，破碎机的破碎效果越好，但能耗也会相应增加。
因此，在选择双辊破碎机时，要根据具体的生产需求来确定合适的转速，以在破碎效果和能耗之间取得平衡。
五、功率功率是指双辊破碎机所需的电机功率。
功率的选择直接影响到破碎机的破碎能力和能耗。
一般来说，功率越大，破碎机的破碎能力越大，但能耗也会相应增加。
因此，在选择双辊破碎机时，要根据需要的产量和能耗来确定合适的功率。
六、产量产量是指双辊破碎机的生产能力，通常以吨/小时为单位。
产量的选择要根据具体的生产需求来确定，同时也要考虑到设备的稳定性和可靠性。
一般来说，产量越大，设备的规模和能耗也会相应增加，因此需要根据实际情况进行合理选择。
七、设备重量设备重量是指双辊破碎机的整机重量。
破碎机选型样本尊敬的客户：欢迎选用我厂产品。
莱芜中煤矿机械有限公司是国内较著名的破碎机设计、制造专业化公司，我公司凭借多年的设计制造经验，在广大工程技术人员的努力下，现已开发出两大类，几十种产品。
主要应用在冶金、建材、煤炭、有色金属、制盐业等众多领域，世界各地的客户都受益于我们的创新产品。
客户对产品无论是标准选型，还是特殊设计，我们都将一如既往地与客户密切合作，提供完善的售前、售后服务。
一、齿辊式破碎机1、单齿辊破碎机1.1用途系列单齿辊破碎机主要适用于冶金烧结厂对烧结矿的破碎。
1.2结构特点该类型破碎机结构紧凑、运行可靠平稳、锤头寿命长。
系列单齿辊破碎机外形图1.3技术参数型号技术参数PGC1100×1860PGC1500×2400PGC1800-×3240齿辊直径（mm）1100 1500 1800 工作长度（mm）1860 2400 3240 转速（r/min）6.06 6 9.28最大给料粒度1500×1000×250 300×1000×2000 3000×2000×700（mm）出料粒度（mm）150 120 200 120 处理能力（t/h）140 160 200 450电动机型号Y200L2—6 Y280M—8 Y315L1-8 功率（kW）22 45 90转速（r/min）970 740 740整机重量（kg）12791 33035 45973.74 长×宽×高（L×B×H）mm 5500×1800×1450 6745×2500×16008630×2790×26201.4订货须知该系列破碎机有左式和右式两种形式。
用户可根据现场实际情况选用左式或右式，并在订货合同中注明。
2、PF系列分级破碎机2.1用途分级破碎机主要应用在煤矿或选煤厂破碎原煤，业使用于其他行业破碎硬度≤10（普氏硬度）的脆性物料。
书山有路勤为径，学海无涯苦作舟
辊式破碎机选型举例
辊式破碎机由于结构简单、工作可靠、成本低廉，特别是过粉碎少，因而适合于烧结矿、煤、焦炭、页岩等中等硬度以下脆性物料的破碎，但由于它处理能力较低，一般只用于中小型厂矿进行中、细碎作业。
目前，我国主要生产双光辊、双齿辊、四光辊和四齿辊破碎机，总共只有10 多种规格。
型号表示方式：双（四）光辊表示为2(4)PG 或2(4)PGG，双（四）齿辊表示为2 （4）PGC;规格一般用辊子直径×长度（mm×mm）表示，或者单用辊子直径（mm）表示。
比较规范、具体的型号规格表示方式是沈重所采用的方式，如
辊子直径1200mm、长度1000mm，液压调整（弹簧调整）煤用（烧结矿用）双光辊破碎机表示为2PGG-M(S)Y(T)1210，不标明煤用(M)或烧结矿用(S)的则是通用的。
下面分别介绍国内主要厂家生产的辊式破碎机。
1.中重该厂生产双光辊、双齿辊和四齿辊破碎机，规格品种较多，其技术性能分别列于表1、2，2PG-600 型、2PGG450 型和四齿辊破碎机的外形和安装尺寸分别示于图
1~2。
[next][next] 2.沈重该厂生产双光辊破碎机和四辊破碎机，其技术性能列于表3，安装基础尺寸分别示于图3、4 和表4。
[next] 3.山矿该厂生产双光辊和双齿辊破碎机，各有2 个和7 个规格，其技术性能分别列于表5、6,设备外形尺寸和安装尺寸分别示于图6~10 及表7。
目前，该厂还生产Φ900×700四辊破碎机；这是一种结构简单、紧凑、轻便、价廉和可靠的中、细碎破碎机，可用来破碎石灰石、泥灰页岩、砖块、炉渣、熟料、长石、焦炭等。
[next][next] 4. 上海重型机器厂（以下简称上重）、南昌重机、沈矿、赣矿、石矿、上建和大
华重机这些厂生产的2PG 型双光辊破碎机和2PGC 型双齿辊破碎机的技术性能分别列于表8~13。
上建生产的PGC 单齿辊型破碎机的技术参数列于表14，2PGC 型双齿破碎机的技术参数列于表15，2PGG 型双光辊破碎机的技术参数。
