十核磁共振的稳定吸收

核磁共振的三个基本条件一、核磁共振简介核磁共振（Nuclear Magnetic Resonance，简称NMR）是一种基于核自旋和磁场相互作用的物理现象。

它通过在恒定磁场中施加射频脉冲，使原子核自旋发生共振吸收或发射能量的过程来获取核磁共振信号。

核磁共振在医学、材料科学、化学等领域有重要应用，如核磁共振成像（MRI）在医学诊断中的广泛应用。

二、核磁共振的三个基本条件核磁共振的观测需要满足三个基本条件，即静态磁场条件、射频场条件和梯度磁场条件。

2.1 静态磁场条件静态磁场条件是指实验过程中需要产生一个强而稳定的静态磁场。

静态磁场的强度通常用磁场强度的单位——特斯拉（Tesla，简称T）来表示。

对于核磁共振实验，通常需要较高的磁场强度，如1.5T、3.0T、7.0T等。

2.2 射频场条件射频场条件是指实验中需要施加一定频率的射频脉冲场。

射频脉冲场的频率需要与核磁共振现象中的Larmor频率相匹配，以实现对核自旋的激发。

Larmor频率由核自旋、外磁场强度和核磁旋磁比共同决定。

2.3 梯度磁场条件梯度磁场条件是指实验中需要产生梯度磁场，用于定位和空间编码。

梯度磁场可用来控制核磁共振信号的频率和位置。

通常采用线圈产生额外的梯度磁场，使得不同位置的核磁共振频率不同，从而可以通过频率编码来获得空间位置信息。

三、核磁共振实验步骤3.1 样品制备与装填核磁共振实验需要准备样品，并将其装填到核磁共振仪的探头中。

样品通常是含有核自旋的化合物，如水、乙醇等。

3.2 施加静态磁场核磁共振实验中需要施加一个强大的静态磁场。

静态磁场的强度决定了核磁共振信号的强度和分辨率。

施加静态磁场需要一个稳定而均匀的磁场源，如超导磁体。

3.3 施加射频脉冲在静态磁场的基础上，需要施加一定频率的射频脉冲场。

射频脉冲场可以通过射频线圈产生，并与静态磁场垂直。

3.4 探测核磁共振信号在施加射频脉冲后，观察样品中的核磁共振信号。

核磁共振信号可以通过感应线圈进行接收，并通过谱仪等装置进行信号放大和处理。

核磁共振稳态吸收的新用法
管式核磁共振（NMR）是一种利用原子核的磁性共振等特性进行成像扫描及分析分析的技术。

最近这种技术又发展出一种新的应用：稳态吸收（SNAP）。

SNAP通过管式NMR获得信号和参数，用于衡量在特定位置，特定温度，特定比例的溶剂中溶质的浓度，从而较低的研究成本取得准确的范围之内的溶质的浓度变化数据。

SNAP的测量数据可以用来应用于对溶剂与溶质安全性及析出数据的获取，从而研究溶剂与溶质相互作用大到可见性变化以及安全性变化。

SNAP可以被应用于各种科学领域，例如生物、材料、食品及医药行业，特别是活体细胞及器官或结构及生物材料浓度动态变化的原理及表征等方面，这项技术能够提供四维数据，能够精准表达参数、状态及性质变化。

管式NMR的SNAP的优势主要来自于它的耐受性、敏感度及快速性；耐受性意味着可以用较弱的磁场进行操作；敏感度指的是能够在短时间内获得高质量大量的数据；快速性表示整个过程仅需极短时间完成，以致在实验操作上变得更为简单易行。

同时，它也具有潜在的成本优势，管式NMR器材及仪器设备体积都相对较小，而且操作简单，提高了数据从收集到分析过程的效率，进而降低研究成本。

SNAP是一项创新的技术，具有可实时复杂系统状态、动态跟踪及表征改变等特点，有望成为科研工作的新里程碑。

通过管式NMR的SNAP这种新的用法，在获得更多复杂性的数据的同时，也大大降低了收集信息的成本，极大地拓展了NMR领域的发展机会。

核磁共振成像原理浅析核磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，通过利用核磁共振现象来获取人体内部组织的高分辨率图像。

本文将对核磁共振成像的原理进行浅析，包括核磁共振现象、信号获取和图像重建等方面。

1. 核磁共振现象核磁共振现象是指在外加静磁场和射频脉冲作用下，原子核会发生能级跃迁并释放能量。

具体来说，当原子核处于外加静磁场中时，其自旋会沿着静磁场方向取向。

当外加射频脉冲与原子核的共振频率相匹配时，原子核会吸收能量并发生能级跃迁。

当射频脉冲停止后，原子核会重新释放吸收的能量，并产生一个特定的信号。

2. 信号获取在核磁共振成像中，首先需要建立一个强大且稳定的静磁场。

这个静磁场可以使得人体内的原子核自旋取向，并保持稳定。

然后，通过发送射频脉冲来激发原子核的共振，使其吸收能量并发生能级跃迁。

接下来，通过接收原子核释放的信号来获取图像信息。

信号获取的过程可以分为两个步骤：激发和接收。

在激发阶段，通过发送射频脉冲来激发原子核的共振。

在接收阶段，通过接收原子核释放的信号来获取图像信息。

这些信号经过放大、滤波等处理后，被转换成数字信号，并送入计算机进行进一步处理。

3. 图像重建图像重建是核磁共振成像中的关键步骤，它将接收到的信号转化为人体内部组织的图像。

图像重建的过程可以分为两个步骤：空间编码和图像生成。

在空间编码阶段，通过应用梯度磁场来对信号进行空间编码。

梯度磁场可以使得不同位置的原子核具有不同的共振频率，从而实现对空间位置的编码。

通过改变梯度磁场的强度和方向，可以对不同位置的原子核进行编码。

在图像生成阶段，利用空间编码的信息来重建图像。

通过对接收到的信号进行傅里叶变换，可以得到频域上的图像信息。

然后，通过逆傅里叶变换将频域图像转换为空域图像，从而得到最终的核磁共振成像图像。

4. 应用领域核磁共振成像在医学领域有着广泛的应用。

它可以提供高分辨率、无辐射的人体内部组织图像，对于诊断和治疗疾病具有重要意义。

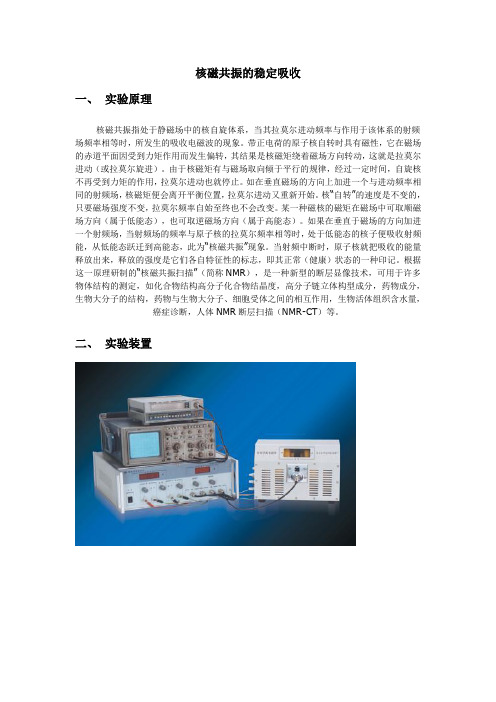

核磁共振的稳定吸收
一、实验原理
核磁共振指处于静磁场中的核自旋体系，当其拉莫尔进动频率与作用于该体系的射频场频率相等时，所发生的吸收电磁波的现象。

带正电荷的原子核自转时具有磁性，它在磁场的赤道平面因受到力矩作用而发生偏转，其结果是核磁矩绕着磁场方向转动，这就是拉莫尔进动（或拉莫尔旋进）。

由于核磁矩有与磁场取向倾于平行的规律，经过一定时间，自旋核不再受到力矩的作用，拉莫尔进动也就停止。

如在垂直磁场的方向上加进一个与进动频率相同的射频场，核磁矩便会离开平衡位置，拉莫尔进动又重新开始。

核“自转”的速度是不变的，只要磁场强度不变，拉莫尔频率自始至终也不会改变。

某一种磁核的磁矩在磁场中可取顺磁场方向（属于低能态），也可取逆磁场方向（属于高能态）。

如果在垂直于磁场的方向加进一个射频场，当射频场的频率与原子核的拉莫尔频率相等时，处于低能态的核子便吸收射频能，从低能态跃迁到高能态，此为“核磁共振”现象。

当射频中断时，原子核就把吸收的能量释放出来，释放的强度是它们各自特征性的标志，即其正常（健康）状态的一种印记。

根据这一原理研制的“核磁共振扫描”（简称NMR），是一种新型的断层显像技术，可用于许多物体结构的测定，如化合物结构高分子化合物结晶度，高分子链立体构型成分，药物成分，生物大分子的结构，药物与生物大分子、细胞受体之间的相互作用，生物活体组织含水量，癌症诊断，人体NMR断层扫描（NMR-CT）等。

二、实验装置
五、思考题。

核磁共振的稳态吸收一、 引言核磁共振（简称NMR ）是指受电磁波作用的原子核系统在外磁场中磁能级之间发生共振跃迁的现象，它源于1939年美国物理学家拉比（I.I.Rabi ）所创立的分子束共振法实现了核磁共振这一物理思想，并通过实验精确地测定了原子核的磁矩，为此他获得了1944年的诺贝尔物理学奖。

1946年伯塞尔（E.M.Purcell ）小组和布洛赫（F.Bloch ）小组分别在石蜡和水这类一般凝聚态物质中观测到稳态的NMR 信号，为此他们分享了1952年的诺贝尔物理学奖。

NMR 技术在当代科技中有着极其重要的作用，已广泛应用于许多学科的研究，成为分析测试不可缺少的技术手段。

核磁共振可采用稳态法和瞬态法两种不同的射频技术，本实验采用连续射频场作用于原子核系统，观测NMR 的稳态吸收过程。

二、 实验目的1、 了解核磁共振的基本原理；2、 利用核磁共振的方法测量样品的旋磁比、核朗德因子和原子核磁矩。

3、 了解利用核磁共振精确测量磁场强度的方法。

三、 实验原理（一）核磁共振的量子力学描述 通常将原子核的总磁矩在其角动量P 方向上的投影μ称为核磁矩，它们之间的关系通常写成：γμ=或m e g p N⋅=2μ （2-1-1） 式中pN m e g 2=γ称为旋磁比；e 为电子电荷；p m 为质子质量；N g 为朗德因子。

对氢核来说，5851.5=N g 。

按照量子力学，原子核角动量的大小由下式决定：)1(+=I I P （2-1-2）式中 为普朗克常数。

I 为核的自旋量子数，可以取⋅⋅⋅=,23,1,21,0I 对氢核来说，21=I 。

把氢核放入外磁场B 中，可以取坐标轴z 方向为B 的方向。

核的角动量在B 方向上的投影值由下式决定⋅=m P B （2-1-3）式中m 称为磁量子数，可以取I I I I m ---⋅⋅⋅-=),1(,,1,。

核磁矩在B方向上的投影值为 m m eh g P m e g p N B p N B ⎪⎪⎭⎫ ⎝⎛==22μ 将它写为 m g N N B μμ= （2-1-4） 式中T J N /10050787.527-⨯=μ称为核磁子，是核磁矩的单位。

核磁共振实验原理
核磁共振实验原理
核磁共振实验是一种利用原子核在外加磁场作用下发生的共振吸收现
象进行分析的方法。

核磁共振是一种原子核自旋和外磁场相互作用的
量子效应。

其原理是当核自旋和外磁场方向相同或反向时，能量最低，而在不同方向时能量较高，核磁共振实验通过外加强磁场和射频场控
制核自旋变化，从而得到样品的结构和信息。

核磁共振实验的基础是常见的原子核自旋运动。

原子核的自旋量子数
是1/2或其倍数，自旋运动时产生了磁矩，这种磁矩可通过磁学方法
获得，将原子核自旋置于外磁场中，将会出现两种能量水平，称之为
能量态。

当外磁场较强时，处于更高能级的自旋状态将转移到低能级，从而产生能量差异。

核磁共振实验所用的样品通常是含有有机分子和核磁共振活性元素的
分子物质，如氢、碳、氮和氟等。

样品放置在核磁共振谱仪的磁场中，该磁场通常是用超导磁体制成的，其磁场强度可达到几十万高斯。

在
外加强磁场作用下，样品中核自旋将处于两种能量状态之一。

此时，
通过加入恒定强度和频率的射频场，将可使处于低能态的核子升至高
能态，从而使其处于不稳定态，核磁共振发生。

当外来射频场的频率
等于核磁共振频率时，将发生共振吸收，样品将吸收一些能量使处于高能态的核子降至低能态，生成核磁共振信号，该信号将表示样品的结构和化学成分。

总结一下，核磁共振实验是一种高精度分析化学技术。

通过引入恒定的外磁场和辐射场，对样品进行非破坏性分析。

核磁共振实验可以与其他分析方法相结合，如质谱分析和色谱分析等，对样品进行全面分析，用来解决分子结构、功能和化学反应过程研究中的分析问题。

核磁共振的三个基本条件核磁共振（NMR）是一种常用的分析技术，它基于原子核在强磁场中的行为来确定化合物的结构和组成。

在进行核磁共振实验时，需要满足三个基本条件，包括强磁场、射频辐射和样品旋转。

一、强磁场强磁场是进行核磁共振实验的必要条件之一。

在强磁场中，原子核会产生一个自旋角动量，这个自旋角动量会导致原子核在外加射频辐射下发生共振吸收。

只有在足够强的恒定磁场中才能观察到核磁共振现象。

通常使用超导体制造的大型电磁铁来产生足够强度的恒定磁场。

这些电磁铁可以产生高达20T以上的恒定磁场，比地球表面上的地球磁场大数万倍。

二、射频辐射除了强恒定磁场外，还需要使用射频辐射来激发样品中原子核的能级跃迁。

当外加一个与样品中原子核自旋角动量相互作用的射频场时，原子核会吸收能量并跃迁到更高的能级。

这种跃迁会导致原子核发出电磁波，从而在检测器中产生一个信号。

射频辐射需要具有足够的能量和频率以激发样品中的原子核。

通常使用具有特定频率和强度的射频脉冲来激发样品中的原子核。

这些脉冲可以通过调节其时长、强度和频率来控制样品中不同种类的原子核被激发的程度。

三、样品旋转最后一个基本条件是样品旋转。

在进行核磁共振实验时，需要将样品放置在一个旋转探头中，并以一定速度旋转样品。

这是因为当样品不旋转时，由于各种不同方向上的相位问题，信号会被干扰而无法准确检测。

通过将样品放置在旋转探头中并以一定速度旋转，可以使信号更加稳定和可靠，并且可以消除干扰。

在进行二维或多维核磁共振实验时，还需要使用额外的脉冲序列来操纵样品中原子核之间的相互作用，从而得到更加准确的结果。

总结以上三个基本条件是进行核磁共振实验的必要条件，只有同时满足这三个条件才能得到准确可靠的结果。

强磁场提供了原子核自旋角动量，射频辐射激发原子核能级跃迁并产生信号，样品旋转消除干扰并获得更加准确的结果。

在实际应用中，还需要根据不同实验需求进行调节和优化。
