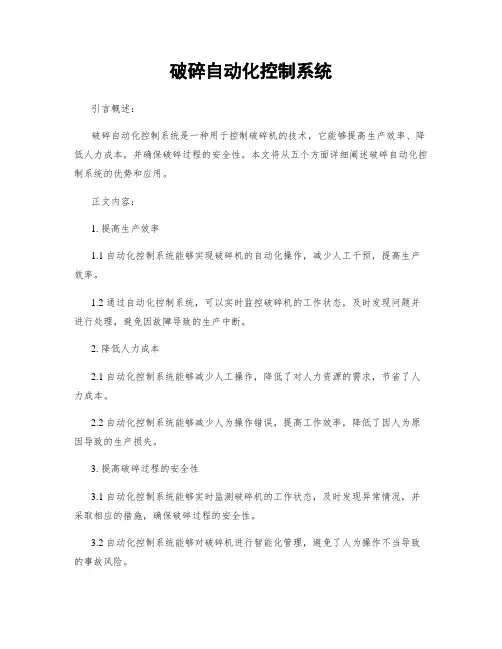

破碎自动化控制系统引言概述：破碎自动化控制系统是一种用于控制破碎机的技术，它能够提高生产效率、降低人力成本，并确保破碎过程的安全性。
本文将从五个方面详细阐述破碎自动化控制系统的优势和应用。
正文内容：1. 提高生产效率1.1 自动化控制系统能够实现破碎机的自动化操作，减少人工干预，提高生产效率。
1.2 通过自动化控制系统，可以实时监控破碎机的工作状态，及时发现问题并进行处理，避免因故障导致的生产中断。
2. 降低人力成本2.1 自动化控制系统能够减少人工操作，降低了对人力资源的需求，节省了人力成本。
2.2 自动化控制系统能够减少人为操作错误，提高工作效率，降低了因人为原因导致的生产损失。
3. 提高破碎过程的安全性3.1 自动化控制系统能够实时监测破碎机的工作状态，及时发现异常情况，并采取相应的措施，确保破碎过程的安全性。
3.2 自动化控制系统能够对破碎机进行智能化管理，避免了人为操作不当导致的事故风险。
4. 实现远程监控和管理4.1 自动化控制系统能够实现对破碎机的远程监控和管理，方便了生产管理人员的工作。
4.2 通过远程监控，可以实时获取破碎机的工作状态和数据，及时进行调整和优化，提高生产效率。
5. 适应不同生产环境和需求5.1 自动化控制系统具有良好的灵活性和可扩展性，可以根据不同的生产环境和需求进行定制和调整。
5.2 自动化控制系统能够与其他设备和系统进行集成，实现更高效的生产流程和管理。
总结：破碎自动化控制系统通过提高生产效率、降低人力成本、提高破碎过程的安全性、实现远程监控和管理以及适应不同生产环境和需求等方面的优势，为破碎机的操作和管理带来了便利和效益。
随着技术的不断发展，破碎自动化控制系统将在各个行业得到广泛应用，并为企业带来更高的生产效益和竞争力。

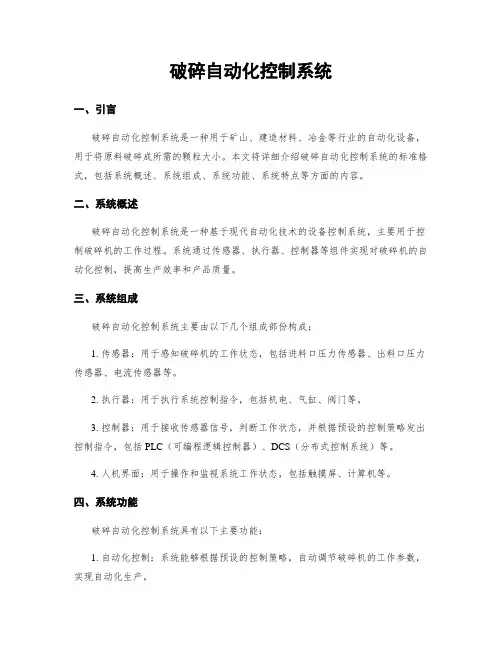

破碎自动化控制系统一、引言破碎自动化控制系统是一种用于矿山、建造材料、冶金等行业的自动化设备，用于将原料破碎成所需的颗粒大小。
本文将详细介绍破碎自动化控制系统的标准格式，包括系统概述、系统组成、系统功能、系统特点等方面的内容。
二、系统概述破碎自动化控制系统是一种基于现代自动化技术的设备控制系统，主要用于控制破碎机的工作过程。
系统通过传感器、执行器、控制器等组件实现对破碎机的自动化控制，提高生产效率和产品质量。
三、系统组成破碎自动化控制系统主要由以下几个组成部份构成：1. 传感器：用于感知破碎机的工作状态，包括进料口压力传感器、出料口压力传感器、电流传感器等。
2. 执行器：用于执行系统控制指令，包括机电、气缸、阀门等。
3. 控制器：用于接收传感器信号，判断工作状态，并根据预设的控制策略发出控制指令，包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）等。
4. 人机界面：用于操作和监视系统工作状态，包括触摸屏、计算机等。
四、系统功能破碎自动化控制系统具有以下主要功能：1. 自动化控制：系统能够根据预设的控制策略，自动调节破碎机的工作参数，实现自动化生产。
2. 报警与保护：系统能够监测破碎机的工作状态，一旦发现异常情况，及时发出报警信号，并采取相应的保护措施，保证设备的安全运行。
3. 数据采集与分析：系统能够采集破碎机的工作数据，并进行实时监测和分析，为生产管理提供参考依据。
4. 远程监控与操作：系统支持远程监控和操作，通过互联网等通信方式，实时获取设备状态，进行远程控制。
五、系统特点破碎自动化控制系统具有以下特点：1. 稳定可靠：系统采用先进的控制算法和可靠的硬件设备，保证系统的稳定性和可靠性。
2. 灵便可调：系统支持多种工作模式和参数设置，能够根据不同的生产需求进行灵便调整。
3. 易于操作：系统采用直观的人机界面，操作简单方便，减少人为操作错误的可能性。
4. 扩展性强：系统具有良好的扩展性，能够根据生产需求进行功能扩展和升级。
详细分析自动化技术控制在选矿中的应用及未来发展摘要：由于现代科技的不断迅速发展，矿山企业选矿技术也在不断的改进，本文主要对自动化技术控制在选矿厂的应用作了介绍，同时对选矿自动化应用中存在的若干问题，进行研究及思考，提出了个人看法，供同行参考。
关键词：铁矿；选矿过程；自动化技术；发展趋势0 引言随着矿产资源的不断减少和矿业市场竞争的日益激烈，如何充分有效地利用有限的资源，提高企业的市场竞争力，实现生产过程信息化、自动化是中国矿业深化改革、技术创新及生产管理上台阶的必由之路。
近年来，国内许多大型选矿企业在技术改造中，大力推广电子信息技术应用与信息资源的开发，工业生产过程控制广泛采用了微电子与计算机技术。
用新工艺、新技术、新方法开展了创新改造工作，使企业管理信息化、生产过程自动化、设备智能化的水平有了较大提高。
很多大企业已从单项开发应用向集成化、综合化发展，向管一控一体化、现代集成制造系统方向推进，特别是大型选矿企业的整体自动化水平提高较快、绩效明显。
实现选矿生产过程自动化，可提高破碎机、磨矿机台时处理能力，降低生产成本，提高劳动生产率和产品质量，使能耗和原材料消耗显著降低，劳动强度大大地减轻。
实现选矿生产过程自动化主要包括：破碎、磨矿分级、选别、脱水过滤及浓缩、尾矿输送等生产过程的自动控制。
通过计算机网络系统实现在线优化生产调度和管理，使整个选矿生产过程处于最佳状态，最大限度地提高产量、精矿品位和金属回收率等技术经济指标，达到高产优质、节能降耗的目的。
1 破碎流程自动控制近年来，新型破碎设备及其控制系统发展很快。
国内外众多厂商从产品结构上对该类设备不断地进行改进、完善，取得了比较好的效果，并相继推出众多高效、可靠、节能的新产品。
相比较而言，因受自动化发展水平的影响，国内在破碎机控制方面的研究相对落后。
近十几年来，国外在一些产品上，装备了相应的检测仪表和自动控制装置，在设备保护、稳定操作、提高生产能力等方面起到了一定的作用。

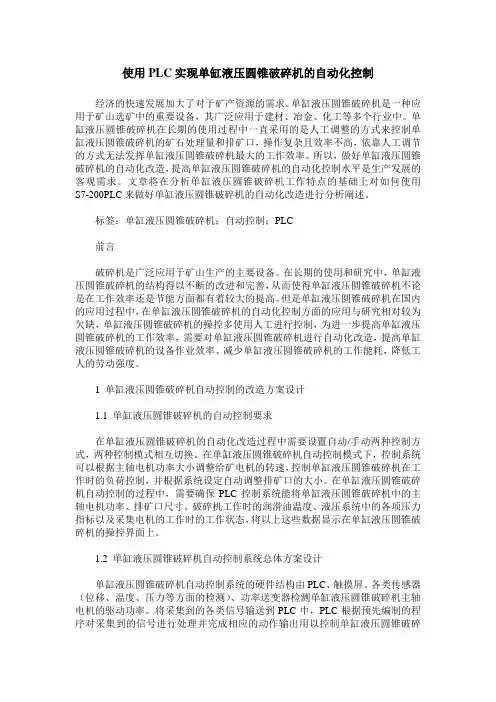

使用PLC实现单缸液压圆锥破碎机的自动化控制经济的快速发展加大了对于矿产资源的需求。
单缸液压圆锥破碎机是一种应用于矿山选矿中的重要设备，其广泛应用于建材、冶金、化工等多个行业中。
单缸液压圆锥破碎机在长期的使用过程中一直采用的是人工调整的方式来控制单缸液压圆锥破碎机的矿石处理量和排矿口，操作复杂且效率不高，依靠人工调节的方式无法发挥单缸液压圆锥破碎机最大的工作效率。
所以，做好单缸液压圆锥破碎机的自动化改造，提高单缸液压圆锥破碎机的自动化控制水平是生产发展的客观需求。
文章将在分析单缸液压圆锥破碎机工作特点的基础上对如何使用S7-200PLC来做好单缸液压圆锥破碎机的自动化改造进行分析阐述。
标签：单缸液压圆锥破碎机；自动控制；PLC前言破碎机是广泛应用于矿山生产的主要设备。
在长期的使用和研究中，单缸液压圆锥破碎机的结构得以不断的改进和完善，从而使得单缸液压圆锥破碎机不论是在工作效率还是节能方面都有着较大的提高。
但是单缸液压圆锥破碎机在国内的应用过程中，在单缸液压圆锥破碎机的自动化控制方面的应用与研究相对较为欠缺，单缸液压圆锥破碎机的操控多使用人工进行控制，为进一步提高单缸液压圆锥破碎机的工作效率，需要对单缸液压圆锥破碎机进行自动化改造，提高单缸液压圆锥破碎机的设备作业效率、减少单缸液压圆锥破碎机的工作能耗，降低工人的劳动强度。
1 单缸液压圆锥破碎机自动控制的改造方案设计1.1 单缸液压圆锥破碎机的自动控制要求在单缸液压圆锥破碎机的自动化改造过程中需要设置自动/手动两种控制方式，两种控制模式相互切换。
在单缸液压圆锥破碎机自动控制模式下，控制系统可以根据主轴电机功率大小调整给矿电机的转速，控制单缸液压圆锥破碎机在工作时的负荷控制，并根据系统设定自动调整排矿口的大小。
在单缸液压圆锥破碎机自动控制的过程中，需要确保PLC控制系统能将单缸液压圆锥破碎机中的主轴电机功率、排矿口尺寸、破碎机工作时的润滑油温度、液压系统中的各项压力指标以及采集电机的工作时的工作状态，将以上这些数据显示在单缸液压圆锥破碎机的操控界面上。

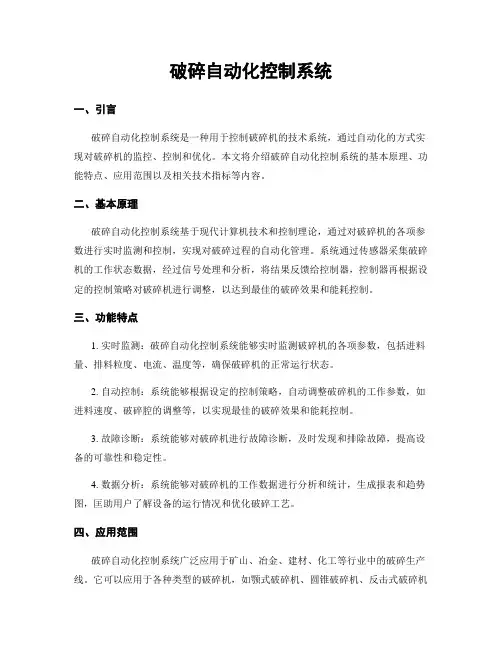

破碎自动化控制系统一、引言破碎自动化控制系统是一种用于控制破碎机的技术系统，通过自动化的方式实现对破碎机的监控、控制和优化。
本文将介绍破碎自动化控制系统的基本原理、功能特点、应用范围以及相关技术指标等内容。
二、基本原理破碎自动化控制系统基于现代计算机技术和控制理论，通过对破碎机的各项参数进行实时监测和控制，实现对破碎过程的自动化管理。
系统通过传感器采集破碎机的工作状态数据，经过信号处理和分析，将结果反馈给控制器，控制器再根据设定的控制策略对破碎机进行调整，以达到最佳的破碎效果和能耗控制。
三、功能特点1. 实时监测：破碎自动化控制系统能够实时监测破碎机的各项参数，包括进料量、排料粒度、电流、温度等，确保破碎机的正常运行状态。
2. 自动控制：系统能够根据设定的控制策略，自动调整破碎机的工作参数，如进料速度、破碎腔的调整等，以实现最佳的破碎效果和能耗控制。
3. 故障诊断：系统能够对破碎机进行故障诊断，及时发现和排除故障，提高设备的可靠性和稳定性。
4. 数据分析：系统能够对破碎机的工作数据进行分析和统计，生成报表和趋势图，匡助用户了解设备的运行情况和优化破碎工艺。
四、应用范围破碎自动化控制系统广泛应用于矿山、冶金、建材、化工等行业中的破碎生产线。
它可以应用于各种类型的破碎机，如颚式破碎机、圆锥破碎机、反击式破碎机等。
无论是中小型的破碎生产线还是大型的矿山破碎系统，都可以通过引入破碎自动化控制系统来提高生产效率和设备稳定性。
五、相关技术指标1. 控制精度：破碎自动化控制系统的控制精度是衡量其性能的重要指标之一。
通常使用误差百分比来表示，控制精度越高，系统对破碎机的控制能力越强。
2. 响应时间：破碎自动化控制系统的响应时间是指系统从接收到输入信号到作出相应调整的时间间隔。
响应时间越短，系统对破碎机的控制能力越强。
3. 故障诊断能力：破碎自动化控制系统的故障诊断能力是指系统对破碎机故障进行诊断和判断的能力。
故障诊断能力越强，系统对设备故障的检测和排除能力越强。

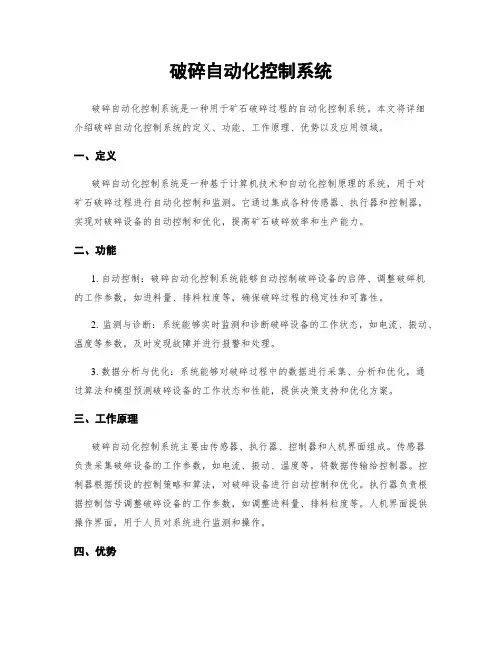

破碎自动化控制系统破碎自动化控制系统是一种用于矿石破碎过程的自动化控制系统。
本文将详细介绍破碎自动化控制系统的定义、功能、工作原理、优势以及应用领域。
一、定义破碎自动化控制系统是一种基于计算机技术和自动化控制原理的系统，用于对矿石破碎过程进行自动化控制和监测。
它通过集成各种传感器、执行器和控制器，实现对破碎设备的自动控制和优化，提高矿石破碎效率和生产能力。
二、功能1. 自动控制：破碎自动化控制系统能够自动控制破碎设备的启停、调整破碎机的工作参数，如进料量、排料粒度等，确保破碎过程的稳定性和可靠性。
2. 监测与诊断：系统能够实时监测和诊断破碎设备的工作状态，如电流、振动、温度等参数，及时发现故障并进行报警和处理。
3. 数据分析与优化：系统能够对破碎过程中的数据进行采集、分析和优化，通过算法和模型预测破碎设备的工作状态和性能，提供决策支持和优化方案。
三、工作原理破碎自动化控制系统主要由传感器、执行器、控制器和人机界面组成。
传感器负责采集破碎设备的工作参数，如电流、振动、温度等，将数据传输给控制器。
控制器根据预设的控制策略和算法，对破碎设备进行自动控制和优化。
执行器负责根据控制信号调整破碎设备的工作参数，如调整进料量、排料粒度等。
人机界面提供操作界面，用于人员对系统进行监测和操作。
四、优势1. 提高生产效率：破碎自动化控制系统能够实时监测和控制破碎设备的工作状态，及时调整工作参数，提高破碎效率和生产能力。
2. 降低能耗：系统能够通过优化破碎设备的工作参数，减少能耗和资源浪费，降低生产成本。
3. 提高安全性：系统能够实时监测破碎设备的工作状态，及时发现故障并进行报警和处理，提高工作安全性。
4. 降低人工干预：系统能够自动控制破碎设备的工作，减少人工操作和干预，提高工作效率和准确性。
五、应用领域破碎自动化控制系统广泛应用于矿山、冶金、建材等行业的破碎生产线。
在矿山行业中，系统能够对矿石的破碎过程进行自动化控制和优化，提高破碎效率和产能；在冶金行业中，系统能够对冶金矿石的破碎过程进行自动化控制，提高冶金矿石的粒度和品位；在建材行业中，系统能够对破碎设备进行自动化控制和监测，提高产品的质量和产能。

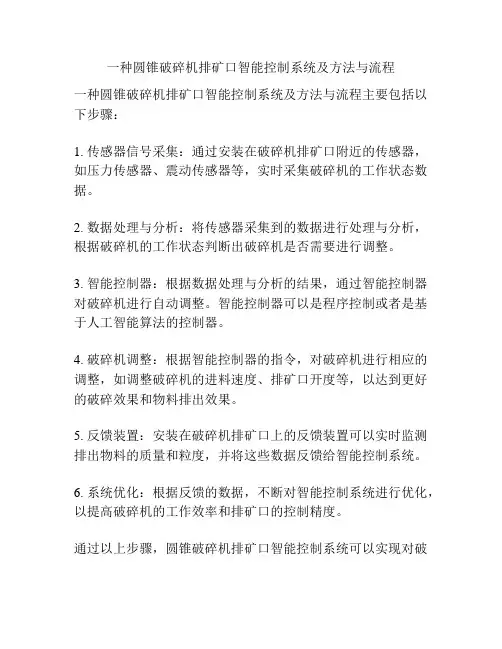

一种圆锥破碎机排矿口智能控制系统及方法与流程
一种圆锥破碎机排矿口智能控制系统及方法与流程主要包括以下步骤：
1. 传感器信号采集：通过安装在破碎机排矿口附近的传感器，如压力传感器、震动传感器等，实时采集破碎机的工作状态数据。
2. 数据处理与分析：将传感器采集到的数据进行处理与分析，根据破碎机的工作状态判断出破碎机是否需要进行调整。
3. 智能控制器：根据数据处理与分析的结果，通过智能控制器对破碎机进行自动调整。
智能控制器可以是程序控制或者是基于人工智能算法的控制器。
4. 破碎机调整：根据智能控制器的指令，对破碎机进行相应的调整，如调整破碎机的进料速度、排矿口开度等，以达到更好的破碎效果和物料排出效果。
5. 反馈装置：安装在破碎机排矿口上的反馈装置可以实时监测排出物料的质量和粒度，并将这些数据反馈给智能控制系统。
6. 系统优化：根据反馈的数据，不断对智能控制系统进行优化，以提高破碎机的工作效率和排矿口的控制精度。
通过以上步骤，圆锥破碎机排矿口智能控制系统可以实现对破
碎机的自动调整和精确控制，提高其破碎效率和排矿效果，减少能耗和设备故障率，提高生产效益。

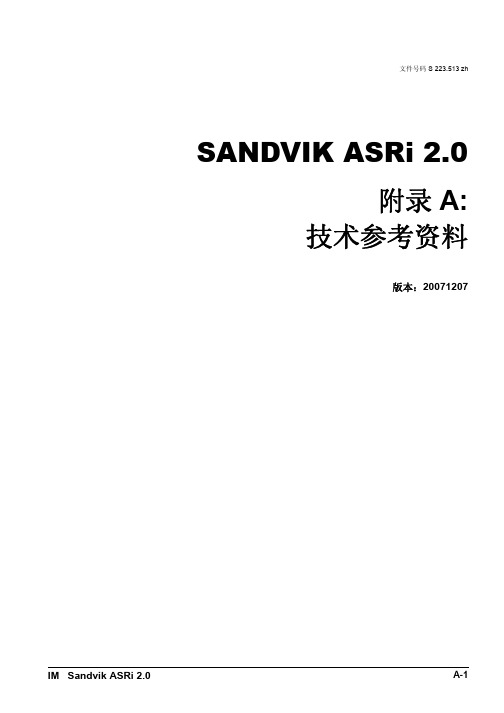

SANDVIK 圆锥破碎机电气及ASRi自动控制系统技
术分析
李建新
引言：
SANDVIK 圆锥破碎机是目前新疆有色集团“亚克斯4000吨选矿厂”，选用的自动化程度较高的矿石破碎设备，特别是电气控制部分，采用了“软起装置”及智能型ASRi自动控制系统，使设备运转的安全性，灵活性和适应性大大增强。
然而由于ASRi控制系统的引入，从另一个方面来讲，对我们工程技术人员，在设备安装、使用、维修与维护方面的思路和方法,也相应提出来了新的要求。
也就是说：要保证此类设备的正常运转并发挥其优良的性能，我们不但要熟练传统电气控制技术，还要进一步了解掌握ASRi控制系统的工作原理及应用技术。
为了使有关工程技术人员能够尽快掌握ASRi控制系统应用的基本知识基本技能，本文从以下几个方面，对SANDVIK圆锥破碎机电控系统基本结构及工作原理进行了简要的阐述和分析，以供参考。
因笔者水平有限，不足之处请指正。
一、整机电控系统的基本构成及作用：
以315kw SANDVIK圆锥破碎机为例，其电控系统主要是由启动回路、控制回路、ASRi 自动调节控制系统构成的。
1 启动回路是由MCD3315软起装置与一个旁路接触器组成的。
当破碎机接入电网，且其他条件（油压、油温）满足机械运转条件要求时，软起装置即可在设定时间内(软起面板设置），将破碎机电机以减压启动方式启动起来。
并且通过软起装置内部继电器接点，联通旁路接触器线圈，使旁路接触器闭合，实现电动机减压启动与常压工作状态平稳转换。
破碎机转入正常运行后，MCD3315软起装置可按照预先设置的各种参数（过电流、过电压、缺相等......详见MCD软起动设置说明）对启动运行回路的电气元件、线路、电动机执行监控与保护功能。
2、控制回路：是按照破碎机、润滑、温度、正压风机等辅助系统设备的“启动”“、运行”、“停止”、“检测”及“安全保护联锁”功能等要求，设置的普通机电保护连锁回路，它是独立的，不受ASRI系统的控制，是设备安全运行的前提。
以SANDVIK1800系列破碎机为例：主机启动运行之前，首先、a启动润滑
油泵，b、检测油温c、加热或冷却润滑油，使油温达到要求，这几个条件满足之后破碎机才允许启动。
也就是说在控制回路中，主回路软起装置的启动，受到润滑油泵回油传感器接点、和油温检测传感器接点的联锁保护。
3、如图所示：ASRi 自动调节控制系统是由显示器ASR-OP、隔离电源ASR-PS、协议转换器ASRI-L3、协议转换器CB-T、功率变送器UIN、温度变送器、压力变送器、位移传感器、等基本单元组成。
a 、显示器ASR-OP包含监控和调节破碎机的一台计算机，它也可以显示统计报表和历史数据，存储不同的破碎程序等，ASR-OP为与破碎环节其它系统提供一种可能的通讯方式，控制器的界面是一个彩色触摸屏，同时它也可以连接一个外部监控器、一个键盘和一个鼠标。
ASRi含有一个便于接线检查的电缆和传感器的图解说明。
为了与更高级别的系统通讯，ASRi系统有一个100 Mbit的以太网连接。
ASRi系统有一个10 Mbit的以太网连接，与企业内其它的ASRi系统通讯。
ASR Plus系统也可以通过网关与10 Mbit的以太网通讯。
ASRi有一个串行接口可以与现有的Winplus程序或与运行其它程序但必须应用
ASR Plus系统的Comli协议的PC机通讯
从触摸屏界面上，操作人员可以设定调整破碎工艺中，要求的各种参数。
使设备运转达到最佳状态
b 、隔离电源ASR-PS：是一个隔离变压器与直流24v电源组成一个独立的交直流电源、保证了系统控制电源的可靠性和稳定性。
c 、协议转换器ASRI-L3：是由一个PLC模块与一组输出接触器组成。
其功能1：是将功率变送器采集的4-20mA电流信号，从功率变送器X1接口通过信号电缆引入ASRI-L3的X2接口，转换为数字信号后、再由ASRI-L3的X1接口由信号电缆将信号传入显示器ASRI-OP的X2接口，实现破碎机功率的显示功能。
功能2：显示器ASRI-OP设定的料口调整指令，也是从ASR-OP的X2接口通过同一颗信号电缆引入ASRI-L3的X1接口，ASRI-L3通过PLC的DO端控制一组接触器实现对主轴油缸电机的正反转控制，从而达到排料口自动控制的目的。
d、协议转换器CB-T：其功能是将检测元件——压力传感器、温度传感器、位移传感器采集的4-20mA电流信号分别从CB-T的P/I、T/I、S/I接口引入，由CB-T 转换为数字信后，从CB-T的X2接口通过信号电缆引入显示器ASR-OP的X1接口，实现对压力、温度、主轴位移、等监控功能。
e 、功率变送器、温度变送器、压力变送器、位移传感器、分别按装在（图示）控制柜、油箱、破碎机主轴底部，组成系统基本的检测单元、由这些单元将功率、压力、温度主轴位移（排料口）等参数，在设备运行中的变化量转化为4-20mA 的电流信号从CB-T P/I、T/I、S/I 输入端接入，为整机运行提供基本的检测信息
结束语：
ASRi系统能够使破碎机获得更高的生产能力和破碎比，可以改进矿石的粒度分布，由于主轴压力与排料口是从显示屏设定控制的，增加了设备的安全性，特别是中细碎两台破碎机配合使用，可以大幅提高产量和破碎质量。
,。
