变电站通讯简介

PLC
电力线载波通信也称PLCPower Line Carrier是利用高压输电线作为传输通路的载波通信方式;用于电力系统的调度通信 远动 保护 生产指挥 行政业务通信及各种信息传输 电力线路是为输送50Hz强电设计的;线路衰减小;机械强度高;传输可靠;电力线载波通信复用电力线路进行通信不需要通信线路建设的基建投资和日常维护费用;在电力系统中占有重要地位 电力线载波通信是电力系统特有的通信方式
ADSS结构图
ADSS实物图
束管式光缆 GYXTW
技术特点: 结构紧凑 外径小 重量轻;复合钢带 紧包束管;阻挡析氢渗透适合穿管 架空敷设 光缆用途: 变电站内多用于通信机房至保护小室之间的通信使用
GYXTW结构图
GYXTW实物图
单模光纤与多模光纤
多模光纤可以传输多束光;传输速率低 成本低适合近距离传输;单模光纤只能传输单速光;传输速率高适合远距离传输
电力系统通信设备分类
传输复用设备 电话交换设备 接入设备 通信配线设备 通信电源设备
变电站常见的通信设备
光端机 ＰＣＭ 调度电话系统 ＡＴＭ交换机 调度数据网路由器 各类配线设备 通信常用线缆 通信电源系统
通信光缆的类别
目前;我们所使用的光缆类型主要为： 架空地线复合光缆OPGW 全介质自承式光缆ADSS 束管式光缆 GYXTW
架空地线复合光缆OPGW
具有普通地线和通信光纤光缆的双重功能 用于电力系统内部的通信极输电线路维护保养信息的传送;也可用于一般的公共服务网络;作为电力系统继电保护的高频通道 运动信号及通信频道等使用;同时能起到良好导体屏蔽地线的作用
光缆外观
光缆熔解盒
全介质自承式光缆ADSS
产品特点： 缆内无金属;安全避免了雷击的可能； 安装线路维护方便 温度范围广;线膨胀系数小 优越的抗电痕腐蚀性能 扭距平衡的芳纶缠绕;使光缆具有极高的抗拉强度和防弹性能 直径小 重量轻;可以减少冰凌 风力的影响;同时减轻塔架和支撑物的负荷

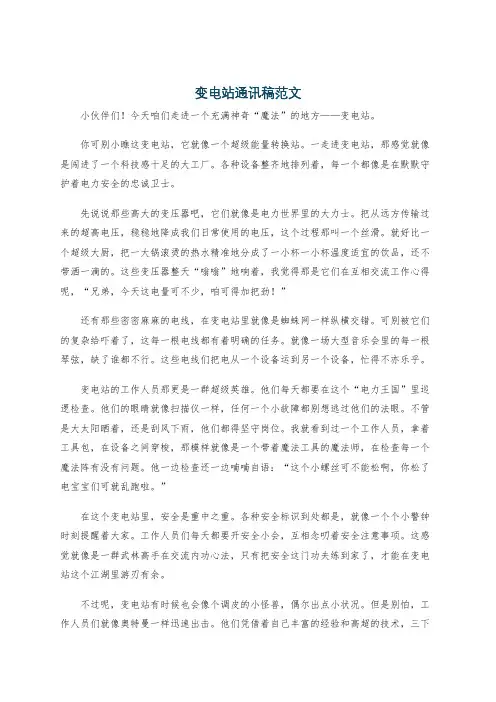

变电站通讯稿范文小伙伴们！今天咱们走进一个充满神奇“魔法”的地方——变电站。

你可别小瞧这变电站，它就像一个超级能量转换站。

一走进变电站，那感觉就像是闯进了一个科技感十足的大工厂。

各种设备整齐地排列着，每一个都像是在默默守护着电力安全的忠诚卫士。

先说说那些高大的变压器吧，它们就像是电力世界里的大力士。

把从远方传输过来的超高电压，稳稳地降成我们日常使用的电压，这个过程那叫一个丝滑。

就好比一个超级大厨，把一大锅滚烫的热水精准地分成了一小杯一小杯温度适宜的饮品，还不带洒一滴的。

这些变压器整天“嗡嗡”地响着，我觉得那是它们在互相交流工作心得呢，“兄弟，今天这电量可不少，咱可得加把劲！”还有那些密密麻麻的电线，在变电站里就像是蜘蛛网一样纵横交错。

可别被它们的复杂给吓着了，这每一根电线都有着明确的任务。

就像一场大型音乐会里的每一根琴弦，缺了谁都不行。

这些电线们把电从一个设备运到另一个设备，忙得不亦乐乎。

变电站的工作人员那更是一群超级英雄。

他们每天都要在这个“电力王国”里巡逻检查。

他们的眼睛就像扫描仪一样，任何一个小故障都别想逃过他们的法眼。

不管是大太阳晒着，还是刮风下雨，他们都得坚守岗位。

我就看到过一个工作人员，拿着工具包，在设备之间穿梭，那模样就像是一个带着魔法工具的魔法师，在检查每一个魔法阵有没有问题。

他一边检查还一边喃喃自语：“这个小螺丝可不能松啊，你松了电宝宝们可就乱跑啦。

”在这个变电站里，安全是重中之重。

各种安全标识到处都是，就像一个个小警钟时刻提醒着大家。

工作人员们每天都要开安全小会，互相念叨着安全注意事项。

这感觉就像是一群武林高手在交流内功心法，只有把安全这门功夫练到家了，才能在变电站这个江湖里游刃有余。

不过呢，变电站有时候也会像个调皮的小怪兽，偶尔出点小状况。

但是别怕，工作人员们就像奥特曼一样迅速出击。

他们凭借着自己丰富的经验和高超的技术，三下五除二就把问题解决了。

记得有一次，一个设备突然有点小异常，警报声就响起来了。

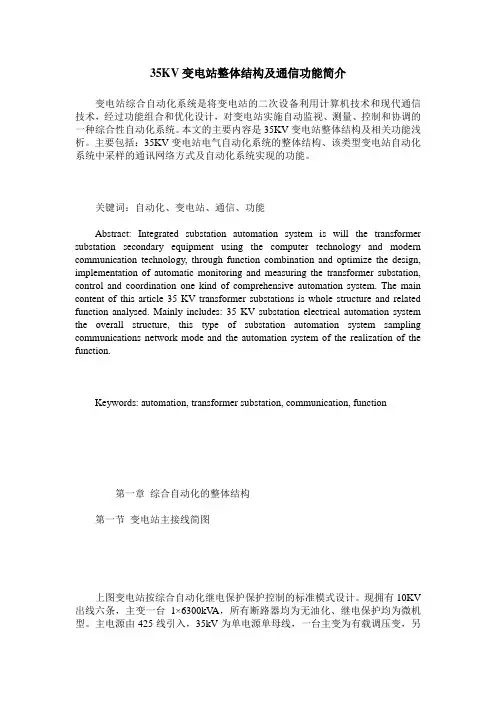

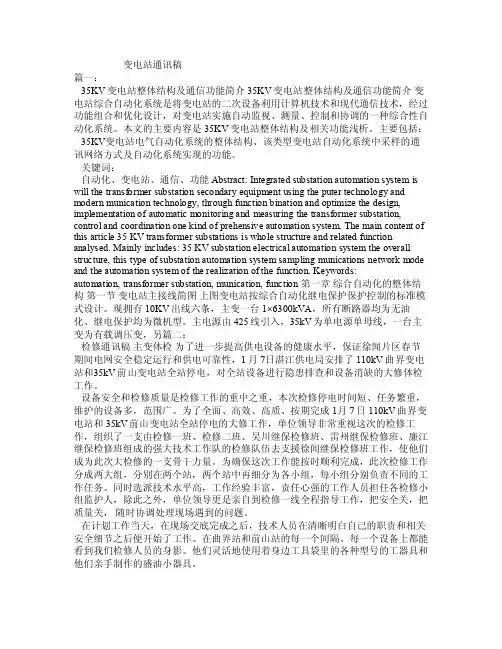

‎‎‎‎变电站通讯‎稿篇一：‎3‎5KV变电‎站整体结构‎及通信功能‎简介 35‎K V变电站‎整体结构及‎通信功能简‎介变电站‎综合自动化‎系统是将变‎电站的二次‎设备利用计‎算机技术和‎现代通信技‎术，经过功‎能组合和优‎化设计，对‎变电站实施‎自动监视、‎测量、控制‎和协调的一‎种综合性自‎动化系统。
