JAROL，以推动节能技术为已任！前言首先感谢您购买JR6000系列变频器！本使用说明书介绍了如何正确使用JR6000系列变频器。
在使用（安装、运行、维护、检查等）前，请务必认真阅读本使用说明书。
另外，请在理解产品的1嘉兴市佳乐科仪有限公司－JR6000系列产品目录前言 (1)第1章安全信息及注意事项 (4)第2章产品信息 (9)第3章安装 (12)3.1安装环境 (12)3.2安装方向与空间 (12)3.3多台变频器安装 (12)3.4变频器外形尺寸 (13)3.5键盘的安装尺寸 (13)第4章配线 (14)4.1外围设备的连线图 (15)4.2主回路端子接线 (15)4.3控制回路端子连接 (19)4.4符合EMC要求的安装指导 (22)第5章操作面板及操作方法 (25)5.1操作面板说明 (25)5.2操作流程 (27)5.3运行状态 (29)5.4快速菜单 (30)2JAROL，以推动节能技术为已任！第6章详细功能说明 (31)F0组基本功能组 (31)F1组起停控制组 (37)F2组电机参数组 (40)F3组矢量控制功能组 (41)F4组V/F控制功能组 (43)F5组输入端子组 (45)F6组输出端子组 (50)F7组人机界面组 (53)F8组增强功能组 (57)F9组PID控制组 (61)FA组简易PLC及多段速控制组 (64)F B组保护参数组 (68)FC组串行通讯组 (71)F D组预留功能组 (73)FE组厂家功能组 (73)第7章通讯协议 (73)7.1协议内容 (73)7.2应用方式 (73)7.3总线结构 (73)7.4协议说明 (73)7.5通讯帧结构 (74)7.6命令码及通讯数据描述 (75)3嘉兴市佳乐科仪有限公司－JR6000系列产品4第8章 故障对策 (83)8.1故障信息及排除方法 .............................................................................................. 83 8.2 常见故障及其处理方法 .......................................................................................... 87 9.1 日常维护 ............................................................................................................... 88 9.2 定期维护 ............................................................................................................... 88 9.3 变频器易损件更换 ................................................................................................. 89 9.4 变频器的保修 ........................................................................................................ 89 第10章 周边设施选用及配置 .. (89)10.1 制动电阻配置表 .................................................................................................. 89 10.2 断路器、电缆、接触器规格 ................................................................................. 90 10.3输入交流电抗器、输出交流电抗器、直流电抗器规格 ........................................... 91 第十一章 功能参数简表 .. (92)第1章 安全信息及注意事项安全定义：在本手册中，安全注意事项分一下两类：危险：由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况；注意：由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况；请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全注意事项进行操作。
【最新整理，下载后即可编辑】目录第1章序言 (6)1.1特别需要注意的事项 (6)1.2安全注意事项标志 (7)1.3警告标签 (8)1.4开箱检查 (9)1.5产品搬运 (10)1.6产品保存 (10)1.7产品保修 (11)第2章产品概述 (11)2.1JR7000综合技术指标 (12)【最新整理，下载后即可编辑】2.1.1 输入输出特性 (12)2.1.2 外围接口特性 (12)2.1.3 技术性能特性 (13)2.1.4 功能特性 (13)2.2变频器铭牌说明 (14)2.3变频器系列型号 (15)2.4变频器各部件名称说明 (21)第3章安装 (25)3.1安装环境 (25)3.2安装方向与空间 (26)3.3多台变频器安装 (27)3.4变频器外形尺寸 (28)【最新整理，下载后即可编辑】第4章 ....................................................................... 配线314.1外围设备的连线图 (31)4.2主回路接线端子图 (32)4.3主板控制端子 (37)4.5主回路端子功能 (40)4.6标准连接图 (46)4.7主回路的连接 (48)4.7.1 主回路电源侧的连接 (48)4.7.2 主回路变频器侧的连接 (50)4.7.3 主回路电机侧的连接 (51)4.7.4 接地线的连接 (52)【最新整理，下载后即可编辑】4.8控制回路的连接 (52)4.8.1 注意事项 (53)4.8.2 控制板跳线意义 (53)第5章操作面板及操作方法 (54)5.1操作面板说明 (54)5.1.1 面板示意图 (54)5.1.2指示灯说明 (55)5.2操作流程 (57)5.3试运行 (59)5.3.1 运行前检查和准备 (60)5.3.2 简单试运行 (61)第6章详细功能说明 (64)【最新整理，下载后即可编辑】6.1主要功能参数 (65)第7章MODBUS通讯协议 (191)第8章故障对策 (205)8.1变频器故障诊断和纠正措施 (205)第9章保养与维护 (220)9.1基本维护和检查方法 (220)9.2定期检查项目 (222)9.3变频器易损件更换 (224)9.4变频器的保修 (224)第10章功能参数简表 (224)【最新整理，下载后即可编辑】第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！【最新整理，下载后即可编辑】4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！【最新整理，下载后即可编辑】警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
目录第1章序言 ............................... 错误!未定义书签。
特别需要注意的事项....................... 错误!未定义书签。
安全注意事项标志......................... 错误!未定义书签。
警告标签................................. 错误!未定义书签。
开箱检查................................. 错误!未定义书签。
产品搬运................................. 错误!未定义书签。
产品保存................................. 错误!未定义书签。
产品保修................................. 错误!未定义书签。
第2章产品概述 ........................... 错误!未定义书签。
JR7000综合技术指标....................... 错误!未定义书签。
输入输出特性........................... 错误!未定义书签。
外围接口特性........................... 错误!未定义书签。
技术性能特性........................... 错误!未定义书签。
功能特性............................... 错误!未定义书签。
变频器铭牌说明........................... 错误!未定义书签。
变频器系列型号........................... 错误!未定义书签。
变频器各部件名称说明..................... 错误!未定义书签。
第3章安装 ............................... 错误!未定义书签。
安装环境................................. 错误!未定义书签。
目录第1章序言 (4)1.1特别需要注意的事项 (4)1.2安全注意事项标志 (5)1.3警告标签 (5)1.4开箱检查 (5)1.5产品搬运 (6)1.6产品保存 (6)1.7产品保修 (6)第2章产品概述 (6)2.1JR7000综合技术指标 (6)2.1.1 输入输出特性 (6)2.1.2 外围接口特性 (7)2.1.3 技术性能特性 (7)2.1.4 功能特性 (7)2.2变频器铭牌说明 (8)2.3变频器系列型号 (8)2.4变频器各部件名称说明 (10)第3章安装 (10)3.1安装环境 (11)3.2安装方向与空间 (11)3.3多台变频器安装 (11)3.4变频器外形尺寸 (11)第4章配线 (13)4.1外围设备的连线图 (13)4.2主回路接线端子图 (13)4.3主板控制端子 (14)4.4控制端子说明 (14)4.5主回路端子功能 (15)4.6标准连接图 (18)4.7主回路的连接 (18)4.7.1主回路电源侧的连接 (18)4.7.2 主回路变频器侧的连接 (19)4.7.3主回路电机侧的连接 (19)4.7.4接地线的连接 (20)4.8控制回路的连接 (20)4.8.1注意事项 (20)4.8.2控制板跳线意义 (20)第5章操作面板及操作方法 (21)5.1操作面板说明 (21)5.1.1 面板示意图 (21)5.1.2指示灯说明 (21)5.2操作流程 (22)5.3试运行 (22)5.3.1运行前检查和准备 (22)5.3.2简单试运行 (23)第6章详细功能说明 (24)6.1主要功能参数 (24)第7章 MODBUS通讯协议 (69)第8章故障对策 (75)8.1变频器故障诊断和纠正措施 (75)8.2电动机故障和纠正措施 (78)第9章保养与维护 (80)9.1基本维护和检查方法 (80)9.2定期检查项目 (80)9.3变频器易损件更换 (81)9.4变频器的保修 (81)第10章功能参数简表 (82)附录一简单应用举例 (97)第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。

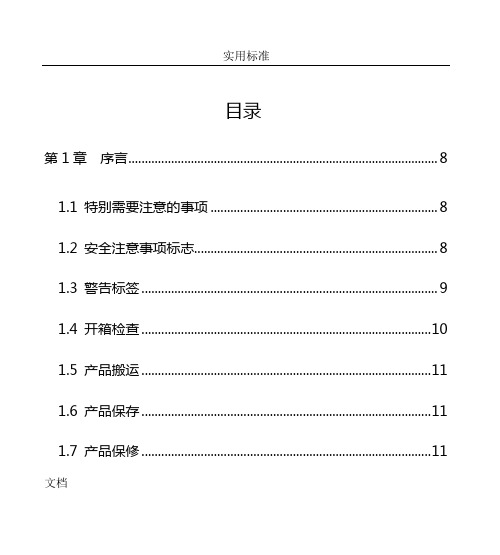

目录第1章序言 (8)1.1 特别需要注意的事项 (8)1.2 安全注意事项标志 (8)1.3 警告标签 (9)1.4 开箱检查 (10)1.5 产品搬运 (11)1.6 产品保存 (11)1.7 产品保修 (11)文档第2章产品概述 (12)2.1 JR7000综合技术指标 (12)2.1.1 输入输出特性 (12)2.1.2 外围接口特性 (12)2.1.3 技术性能特性 (12)2.1.4 功能特性 (13)2.2 变频器铭牌说明 (13)2.3 变频器系列型号 (14)2.4 变频器各部件名称说明 (17)2第3章安装 (21)3.1 安装环境 (21)3.2 安装方向与空间 (21)3.3 多台变频器安装 (22)3.4 变频器外形尺寸 (23)第4章配线 (25)4.1 外围设备的连线图 (25)4.2 主回路接线端子图 (26)4.3 主板控制端子 (31)文档4.4 控制端子说明 (32)4.5 主回路端子功能 (33)4.6 标准连接图 (38)4.7 主回路的连接 (39)4.7.1 主回路电源侧的连接 (39)4.7.2 主回路变频器侧的连接 (40)4.7.3 主回路电机侧的连接 (41)4.7.4 接地线的连接 (41)4.8 控制回路的连接 (42)44.8.1 注意事项 (42)4.8.2 控制板跳线意义 (42)第5章操作面板及操作方法 (43)5.1 操作面板说明 (43)5.1.1 面板示意图 (43)5.1.2指示灯说明 (44)5.2 操作流程 (45)5.3 试运行 (46)5.3.1 运行前检查和准备 (46)文档5.3.2 简单试运行 (47)第6章详细功能说明 (49)6.1 主要功能参数 (49)第7章ModBus通讯协议 (112)第8章故障对策 (119)8.1 变频器故障诊断和纠正措施 (119)8.2 电动机故障和纠正措施 (123)第9章保养与维护 (125)69.1 基本维护和检查方法 (125)9.2 定期检查项目 (126)9.3 变频器易损件更换 (127)9.4 变频器的保修 (127)第10章功能参数简表 (127)文档第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志8标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
目录第1章序言 (5)1.1特别需要注意的事项 (5)1.2安全注意事项标志 (5)1.3警告标签 (6)1.4开箱检查 (7)1.5产品搬运 (7)1.6产品保存 (7)1.7产品保修 (7)第2章产品概述 (8)2.1JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (9)12.2变频器铭牌说明 (9)2.3变频器系列型号 (10)2.4变频器各部件名称说明 (12)第3章安装 (16)3.1安装环境 (16)3.2安装方向与空间 (16)3.3多台变频器安装 (17)3.4变频器外形尺寸 (18)第4章配线 (20)4.1外围设备的连线图 (20)4.2主回路接线端子图 (21)4.3主板控制端子 (25)4.4控制端子说明 (26)4.5主回路端子功能 (27)4.6标准连接图 (31)4.7主回路的连接 (33)4.7.1主回路电源侧的连接 (33)24.7.2 主回路变频器侧的连接 (34)4.7.3主回路电机侧的连接 (35)4.7.4接地线的连接 (35)4.8控制回路的连接 (36)4.8.1注意事项 (36)4.8.2控制板跳线意义 (36)第5章操作面板及操作方法 (37)5.1操作面板说明 (37)5.1.1 面板示意图 (37)5.1.2指示灯说明 (38)5.2操作流程 (39)5.3试运行 (40)5.3.1运行前检查和准备 (40)5.3.2简单试运行 (41)第6章详细功能说明 (43)6.1主要功能参数 (43)3第7章 MODBUS通讯协议 (108)第8章故障对策 (114)8.1变频器故障诊断和纠正措施 (114)8.2电动机故障和纠正措施 (118)第9章保养与维护 (120)9.1基本维护和检查方法 (120)9.2定期检查项目 (121)9.3变频器易损件更换 (121)9.4变频器的保修 (122)第10章功能参数简表 (122)附录一简单应用举例 (140)4第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!5危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
嘉兴市佳乐科仪有限企业－JR8000系列产品目录第1章前言.....................................................1第2章概括. (2)开箱检查············································· (2)产品搬运············································· (2)产品保存············································· (2)产品保修············································· (2)铭牌说明············································· (3)第安全注意·········································3章事项··4安装······················································4配线······················································5送电······················································6保护······················································6其余······················································6对于机械负载··········································7对于变频器 (8)第4章产品标准规格··········································11产品个别规格··················· (11)产品技术指标··················· (12)第安·························5章装·····························14安装环境····························· (14)安装方向与空间 (14)变频器外形尺寸······························ (15)第6章配线......................................................17主回路配线表示图. (17)接线端子说明图······························ (18)基本连结图····························· (27)主电路配用设备、电线尺寸 (28)第7章操作面板及操作方法····························· (31)I嘉兴市佳乐科仪有限企业－JR8000系列产品第8章简单运行 (34)运行前检查和准备······························ (34)试运行·················································34第9章详尽功能介绍······························ (36)第10章串行通信...........................................101第11章故障对策. (102)故障诊疗和纠正举措 (102)代码比较表 (103)报警显示和解说 (106)电动机故障和纠正举措 (107)第12章养护与保护····························· (110)基本保护和检查方法 (110)按期检查项目······································110第13章周边设备采纳及配置·············· (112)制动电阻配置表·················· (112)第14章应用事例····························· (114)外面电位器的使用····························· (114)内控多段速运行················· (11)4多台变频器连动问题（两种方式）······· (116)工频/变频切换运行·······························119恒压供水 (120)一般变频器的设置所考虑的参数 (121)第15章功能参数简表 (122)II嘉兴市佳乐科仪有限企业－JR8000系列产品第1章前言特别感谢您使用JR8000系列通用变频器！JR8000系列变频器是采纳先进的电力电子技术，由靠谱的元件，优秀的资料精心制造而成。
目录之巴公井开创作创作时间：贰零贰壹年柒月贰叁拾日第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在装置本变频器时，请用规定的螺丝固定装置在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不成将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不成将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不克不及把零线（中性线）接到N(-)上!1.2 平安注意事项标记标记标记意义标记说明危险指出潜在的危险情况，如果不防止，可能会导致人身伤亡！警告指出潜在的危险情况，如果不防止，可能会导致人身轻度或中度的伤害和设备损坏。
这也可用来对不服安操纵进行警戒！1.3警告标识表记标帜贴在变频器的前盖上。
使用变频器时要遵守这些指导。
如下图所示：图1－1 警告标签1.4 开箱检查1、确认变频器在运输过程中无任何损坏(机体上的损坏或缺口)。
2、确认包装箱中有无说明书和保修卡。
3、检查变频器铭牌并确认是否是您所订购的产品。
4、如果您订购了变频器的选配件，请先确认您收到的选配件是否是您所需要的。
5、如有任何疑问，请致电当地经销商。
1.5 产品搬运搬运时，请务必抓住机体底板，如果挪动变频器时仅仅抓住面板或其他非金属部位，则可能造成跌落或破损事故。
带包装多台叠放时，不克不及多于包装箱上标明的可叠放台数，否则可能损坏设备。
1.6 产品保管如果设备在调试之前要存放一段时间，请检查存入地点的环境状态。
变频器应存放在空气流通，周围介质温度在-25℃到+55℃范围内，空气最大相对湿度不超出90％，及无腐蚀性的气体、液体、无污垢的仓库中。
1.7 产品保修JR7000系列变频器的保修期为18个月，保修期从购买本产品之日算起。
厂商只对因产品设计和生产过程中出现的不当所造成的质量问题负责，对于本产品在运输或开箱过程中造成的人为损坏不承担责任，对于不正确的装置使用，如温度，灰尘，腐蚀等不符合规定的工作条件以及过载运行等造成的损坏，厂商不负责任。
目录第1章序言 (5)1.1 特别需要注意的事项 (5)1.2 安全注意事项标志 (5)1.3 警告标签 (6)1.4 开箱检查 (6)1.5 产品搬运 (7)1.6 产品保存 (7)1.7 产品保修 (7)第2章产品概述 (8)2.1 JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2 变频器铭牌说明 (9)文档2.3 变频器系列型号 (10)2.4 变频器各部件名称说明 (12)第3章安装 (15)3.1 安装环境 (15)3.2 安装方向与空间 (15)3.3 多台变频器安装 (16)3.4 变频器外形尺寸 (17)第4章配线 (19)4.1 外围设备的连线图 (19)4.2 主回路接线端子图 (20)4.3 主板控制端子 (23)4.4 控制端子说明 (24)4.5 主回路端子功能 (25)4.6 标准连接图 (28)4.7 主回路的连接 (29)4.7.1 主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)24.7.3 主回路电机侧的连接 (31)4.7.4 接地线的连接 (31)4.8 控制回路的连接 (32)4.8.1 注意事项 (32)4.8.2 控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1 操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2 操作流程 (34)5.3 试运行 (35)5.3.1 运行前检查和准备 (35)5.3.2 简单试运行 (36)第6章详细功能说明 (38)6.1 主要功能参数 (38)第7章 ModBus通讯协议 (98)第8章故障对策 (104)文档8.1 变频器故障诊断和纠正措施 (104)8.2 电动机故障和纠正措施 (107)第9章保养与维护 (109)9.1 基本维护和检查方法 (109)9.2 定期检查项目 (110)9.3 变频器易损件更换 (110)9.4 变频器的保修 (111)第10章功能参数简表 (111)4第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！文档警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
加的功能。
载能力，而且支持 SVC 的转矩控制。
更丰富的功能，下表简单罗列了 JAC580 在 JR6000 基础上增全新的 SVC (无速度传感器矢量控制) 相比 JR6000 变频器，带来更好的低速稳定性，更强的低频带 全新的无速度传感器矢量控制算法支持差分编码器、开路集电极编码器、旋转变压器等。
丰富的编码器类型除有速度传感器失量控制、无速度传感器矢量控制、V/F 控制外，还支持 VF 分离控制。
丰富的控制方式支持三相交流异步电机的矢量控制。
相对于JR7000，JR6000 变频器主要在以下几个方面有明显提升: 请 外务中心联系。
客服电话: 400-680-9991令 如果您使用中有问题，请与本公司各区域代理商联系，或直接与本公司客户服恕不另行通知。
令 木公司致力于产品的不断改善, 产品功能会不断升级，所提供的资料如有变更，人 本手册中的图例仅为了说明，可能会与您订购的产品有所不同。
使用本产品时，请务必按规定装好外壳或遮盖物，并按照手册的内容进行操作。
@ 为说明产品的细节部分, 本手册中的图例有时为人卸下外单或安全遮盖物的状态。
注意事项 方便后续的使用参考。
维护检查等，使用前请务必认真阅读本说明书，设备配套厂家请将此说明书随设备发送给终端用户，本说明书介绍了 JAC580 系列变频器的功能特性及使用方法，包括产品选型、参数设置、运行调试、动。
功能强大。
可用于纺织、和造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱 JAC580 系列变频器是一款通用高性能电流矢量变频器，专用于驱动异步电机，支持多种 PG 卡等， 首先感谢您购买 JAC580 系列变频器!前 言一。
目录第1章序言 (5)1.1特别需要注意的事项 (5)1.2安全注意事项标志 (5)1.3警告标签 (6)1.4开箱检查 (6)1.5产品搬运 (7)1.6产品保存 (7)1.7产品保修 (7)第2章产品概述 (8)2.1JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2变频器铭牌说明 (9)12.3变频器系列型号 (10)2.4变频器各部件名称说明 (12)第3章安装 (15)3.1安装环境 (15)3.2安装方向与空间 (15)3.3多台变频器安装 (16)3.4变频器外形尺寸 (17)第4章配线 (19)4.1外围设备的连线图 (19)4.2主回路接线端子图 (20)4.3主板控制端子 (23)4.5主回路端子功能 (25)4.6标准连接图 (28)4.7主回路的连接 (29)4.7.1主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)4.7.3主回路电机侧的连接 (31)24.7.4接地线的连接 (31)4.8控制回路的连接 (32)4.8.1注意事项 (32)4.8.2控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2操作流程 (34)5.3试运行 (35)5.3.1运行前检查和准备 (35)5.3.2简单试运行 (36)第6章详细功能说明 (38)6.1主要功能参数 (38)第7章 MODBUS通讯协议 (98)第8章故障对策 (104)38.1变频器故障诊断和纠正措施 (104)第9章保养与维护 (109)9.1基本维护和检查方法 (109)9.2定期检查项目 (109)9.3变频器易损件更换 (110)9.4变频器的保修 (110)第10章功能参数简表 (111)4第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！5警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
佳乐变频器说明书一．佳乐科仪JAC580系列变频器是高性能V/F风机水泵系列变频器。
JAC580B系列是一款无传感器矢量驱动算法迷你变频器，它是在JAC780系列的基础上升级而成，具备了面板电位器频率调节功能，支持多种频率源给定方式：电位器给定、数字给定、模拟电压给定、模拟电流给定。
矢量控制对电机参数的敏感性降低，现成应用性更强●开环矢量，启动转矩：0.5HZ/150%；精度：±0.5%；转矩响应＜20ms；●闭环矢量，启动转矩：0HZ/180%；精度：±0.02%；转矩响应＜5ms；外配件&通讯：●差分型编码器、集电极开路输出型编码器、旋转变压器；● IO扩展卡，点对点通信，支持MODBUS通信；应用功能：各种工业控制中经常用出现的控制逻辑在JAC580中均有集成。
硬件特色：●某些功率段新设计中，内置了直流电抗器（11KW-30KW）目标行业：印刷包装、金属制品、轨道牵引机车、矿井皮带机、起重机械、高端数控机床、石材磨边机、螺母攻丝机、无纺布设备JAC580系列闭环矢量变频器电压等级：220V(单相电源)：0.4KW~2.2KW380V(三相电源)：0.75KW~400KW丰富的电机种类支持：支持三相交流异步电机、三相交流永磁同步电机的闭环矢量控制。
丰富的控制方式：支持V/F控制、V/F分离控制、无速度传感器矢量控制、有速度传感器矢量控制。
丰富的编码器类型：支持差分编码器、开路集电极编码器、旋转变压器等。
功能丰富：出厂可调的AIAO、多电机切换、电机过热保护。
产品特点■16段简易PLC、多段速控制及PID控制；■支持多种频率设定方式：数字设定、模拟量设定、PID设定、通讯设定等；■支持启动、停机直流制动；■输入、输出端子均自由编程，用户可根据需要组合出多种工作模式；■具备跳跃率控制功能，避免机械共振，使系统更加稳定可靠；■具备瞬时掉电不停机功能；■具备休眠唤醒延时设置功能；■具备过转矩检测功能；■多种上限频率设定源选择；■具备转速追踪再启动功能：实现对旋转中的电机的无冲击平滑启动；■QUICK/JOG功能：用启可自由定义多功能快捷键，通过设定此参数可以快速浏览修改后与出厂缺省不同的相关功能代码；■具备自动电压调整功能：当电网电压变化时，自动保持输出电压恒定；■具备振荡抑制功能；■提供多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能；二．JR7000系列通用型变频器参数380V电源：380 ± 15%；220V电源：220 ± 15%显示频率、电流、转速、电压、计数器、温度、正反转状态、故障等。
目录第1章序言 (5)1.1特别需要注意的事项 (5)1.2安全注意事项标志 (5)1.3警告标签 (6)1.4开箱检查 (6)1.5产品搬运 (7)1.6产品保存 (7)1.7产品保修 (7)第2章产品概述 (8)2.1JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2变频器铭牌说明 (9)专业知识整理分享2.3变频器系列型号 (10)2.4变频器各部件名称说明 (12)第3章安装 (15)3.1安装环境 (15)3.2安装方向与空间 (15)3.3多台变频器安装 (16)3.4变频器外形尺寸 (17)第4章配线 (19)4.1外围设备的连线图 (19)4.2主回路接线端子图 (20)4.3主板控制端子 (23)4.5主回路端子功能 (25)4.6标准连接图 (28)4.7主回路的连接 (29)4.7.1 主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)4.7.3 主回路电机侧的连接 (31)24.7.4 接地线的连接 (31)4.8控制回路的连接 (32)4.8.1 注意事项 (32)4.8.2 控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2操作流程 (34)5.3试运行 (35)5.3.1 运行前检查和准备 (35)5.3.2 简单试运行 (36)第6章详细功能说明 (38)6.1主要功能参数 (38)第7章 MODBUS通讯协议 (99)第8章故障对策 (105)专业知识整理分享8.1变频器故障诊断和纠正措施 (105)第9章保养与维护 (110)9.1基本维护和检查方法 (110)9.2定期检查项目 (111)9.3变频器易损件更换 (111)9.4变频器的保修 (112)第10章功能参数简表 (112)4第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！专业知识整理分享警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
目次之袁州冬雪创作第1章序言非常感谢您使用JR7000 系列通用变频器！特别需要注意的事项1、在装置本变频器时，请用规定的螺丝固定装置在金属板上！2、实施接线前，务必切断电源！3、变频器外部的电子元件对静电敏感，因此不成将异物置入变频器外部或用手触摸主电路板及元件！4、切断交流电源后，变频器外部部分器件仍有高压余电，请勿触摸外部电路及零件，以防电击！5、变频器调速接地端子务必正确靠得住接地！6、毫不成将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不克不及把零线（中性线）接到N(-)上!平安注意事项标记标记标记意义标记说明危险指出潜在的危险情况，如果不防止，能够会导致人身伤亡！正告指出潜在的危险情况，如果不防止，能够会导致人身轻度或中度的伤害和设备损坏.这也可用来对不服安操纵停止鉴戒！正告标签正告标识表记标帜贴在变频器的前盖上.使用变频器时要遵守这些指导.如下图所示：图1－1 正告标签开箱检查1、确认变频器在运输过程中无任何损坏(机体上的损坏或缺口).2、确认包装箱中有无说明书和保修卡.3、检查变频器铭牌并确认是否是您所订购的产品.4、如果您订购了变频器的选配件，请先确认您收到的选配件是否是您所需要的.5、如有任何疑问，请致电当地经销商.产品搬运搬运时，请务必抓住机体底板，如果移动变频器时仅仅抓住面板或其他非金属部位，则能够造成跌落或破损事故.带包装多台叠放时，不克不及多于包装箱上标明的可叠放台数，否则能够损坏设备.产品保管如果设备在调试之前要存放一段时间，请检查存入地点的环境状态.变频器应存放在空气畅通，周围介质温度在-25℃到+55℃范围内，空气最大相对湿度不超出90％，及无腐蚀性的气体、液体、无污垢的仓库中.产品保修JR7000系列变频器的保修期为18个月，保修期从购买本产品之日算起.厂商只对因产品设计和生产过程中出现的不当所造成的质量问题负责，对于本产品在运输或开箱过程中造成的人为损坏不承担责任，对于不正确的装置使用，如温度，灰尘，腐蚀等不符合规定的工作条件以及过载运行等造成的损坏，厂商不负责任.第2章产品概述2.1 JR7000综合技术指标2.1.1 输入输出特性输入电压范围：380/220V±15%输入频率范围：47～63HZ输出电压范围：0～额定输入电压输出频率范围：0～400HZ2.1.2 外围接口特性可编程数字输入：6路输入可编程摹拟量输入：FV：0～10V输入，FI：0～20mA 输入开路集电极输出：1路输出(1.5KW以下)，2路输出（2.2KW 以上）继电器输出：1路输出（1.5KW以下），2路输出（2.2KW以上）摹拟量输出：1路输出，0～10V2.1.3 技术性能特性节制方式：SPWM过载才能：150%额定电流 60s；180%额定电流 10s V/F曲线：可任意设定V/F曲线加减速节制：4段加减速时间任意选择2.1.4 功能特性频率设定方式：数字设定、摹拟设定、串行通讯设定、多段速、PID设定PID节制功能多段速节制功能：8段速节制内置PLC功能：外控多段速，内控多段速转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动自动电压调整功能：当电网电压变更时，能自动坚持输出电压恒定提供20多种故障呵护功能：过流、过压、欠压、过温、缺相、过载等呵护功能 2.2 变频器铭牌说明JR7000-011G-4-80303.机型定义;0无意义(功率后面跟随G,P.G 代表通用机,P 代表风机水泵型)、1代表木匠专用机4.暂不定义5.功率大小定义:数字暗示功率大小,从0.2-315KW 不等,G 代表通用机P 代表风机水泵型6.相数定义:三相380V 用4暗示、单相220V 用S2暗示、三相220V 用2暗示、三相220V 和单相220V 合一用S4暗示7.外壳型号定义:根据此款机型所用外壳型号而定. 2.3 变频器系列型号2.4图2－图2－图2－4 5.5KW～185KW（铁壳）变频器各部件称号图2-5 220KW以上变频器各部件称号第3章装置装置环境1、使用环境为-10℃～50℃，若环境温度超出40℃，请置于通风杰出之处.2、使用环境相对湿度必须在0％～95％之间，且无结露.3、无水滴、蒸气、灰尘及油性灰尘之场合.4、无漂浮性的尘埃及金属微粒.5、固定无振动之场合.6、无电磁杂讯干扰之场合.7、无易燃物品，无放射性资料.装置方向与空间为了使冷却循环效果杰出，最好将变频器装置在垂直方向，因为变频器底部装有冷却风扇以强制制冷，其上下左右与相邻的物品和档板必须坚持足够的空间.如下图3－1所示：图3－1 装置空间间隔图多台变频器装置图3－2 多台变频器装置示意图两台变频器采取上下装置时，中间要加导流板.3.4 变频器外形尺寸图3－3 变频器外形尺寸示意图第4章配线外围设备的连线图图4－1 外围设备毗连图4.2主回路接线端子图0.4KW～1.5KW 主回路接线端子图4－2 0.4KW～1.5KW主回路接线端子图（塑壳）（220V）等级1.5KW～2.2KW 主回路接线端子(以实物为准)图4－3（220V等级）～2.2KW主回路接线端子图（塑壳）2.2KW～4.0KW 主回路接线端子图4－～4.0KW功率段主回路接线端子图（塑壳）4.0KW～7.5KW 主回路接线端子（塑壳）图4－～7.5KW功率段主回路接线端子图（塑壳）5.5KW～22KW 主回路接线端子（铁壳）图4－～22KW功率段主回路接线端子图（铁壳）30KW～55KW 主回路接线端子图4－7 30KW～55KW功率段主回路接线端子图75KW～90KW 主回路接线端子图4－8 75KW～90KW功率段主回路接线端子图110KW～315KW 主回路接线端子图4－9 110KW～315KW功率段主回路接线端子图主板节制端子图4－6 0.4KW～（塑壳）节制端子说明主回路端子功能尺度毗连图图4－8 尺度毗连图注意：1.5KW（380V）以下变频器,少一路Y2输出和多功能继电器输出MC1,MB1,MA1.主回路的毗连主回路电源侧的毗连断路器在三相交流电源和电源输入端子（R、S、T）之间，需接入适合变频器功率的断路器（MCCB）.短路器的容量选为变频器额定电流的1.5～2倍之间.电磁接触器为了能在系统故障时，有效的切除变频器的输入电源，可以在输入侧装置电磁接触器节制主回路电源的通断，以包管平安.输入交流电抗器为了防止电网高压输入时，大电流流入输入电源回路而损坏整流部分元器件，需在输入侧接入交流电抗器，同时也可改善输入侧的功率因数.输入侧噪声滤波器使用变频器时能够会通过电线干扰周围设备，使用此滤波器可以减小干扰.如下图所示：图4－9 主回路电源侧毗连图主回路变频器侧的毗连直流电抗器直流电抗器可以改善功率因数，可以防止因接入大容质变压器而使变频器输入电流过大导致整流桥损坏，可以防止电网电压突变或相控负载造成的谐波对整流电路造成损害.制动单元和制动电阻JR7000系列变频器在18.5KW以下机型内置制动单元，为了释放制动运行时回馈的能量，必须在＋、PR端毗连制动电阻.制动电阻的配线长度应小于5M.制动电阻会因为释放能量温度有所升高，装置制动电阻时应注意平安防护和杰出通风.JR7000系列变频器18.5KW以上机型需外接制动单元，为了释放制动运行时回馈的能量，需要使用外部制动单元和制动电阻.主回路电机侧的毗连4.7.3.1 输出电抗器当变频器和电机之间的间隔超出50米时，由于长电缆对地的寄生电容效应导致漏电流过大，变频器容易频繁发生过流呵护，同时为了防止电机绝缘损坏，须加输出电抗器抵偿.4.7.3.2 输出侧噪声滤波器增加输出噪声滤波器可以减小由于变频器和电机之间电缆造成的无线电噪声以及导线的漏电流.如下图所示：图4－10 主回路电机侧毗连图接地线的毗连2以上的多股铜芯线.多个变频器接地时，建议尽能够不要使用公共地线，防止接地线形成回路.节制回路的毗连注意事项接到节制电路端子的接线，请用屏敝线或绞合绕线，此外，接线时应充分分开主电路、强电电路，建议采取垂直布线，以防止外部干扰使发生变频器的误动作.跳线2-3：频率由端子FV 给定第5章 操纵面板及操纵方法5.1 操纵面板说明5.1.1 面板示意图图5－1 操纵面板1）功能指示灯说明：指示灯称号 指示灯说明正转 灯亮暗示处于正转状态 反转 灯亮暗示处于反转状态HZ 灯亮暗示显示当前设定频率或输出频率 A 灯亮暗示显示输出电流 r/min 灯亮暗示显示电机转速A r/min 灯亮暗示显示输出电压或直流母线电压 HZ r/min 灯亮暗示显示计数值 HZ A r/min灯亮暗示显示变频器温度2）功能指示灯说明：5.2 操纵流程5.3 试运行运行前检查和准备 ●运行开端前应重点检查以下各项： 1、核对接线是否正确.特别是检查变频器的输出端子U 、V 、W 不克不及毗连至电源，并确认接地端子接地杰出.2、确认端子间或各吐露的带电部位没有短路或对地短路情况.3、确认端子毗连、插接式毗连器和螺钉等均紧固无松动.4、投入电源时，使所有开关都处于断开状态. ●投入电源后核对以下各点： 1、键盘面板没有故障显示.2盖板装置好后才干接通电源. 电源接通时，不克不及取去盖板.湿润的手不克不及操纵开关防止电击事故.简单试运行检查确认无异常情况后，正确设置好变频器运行所需的各项功能参数.参数设置完成后，可以停止试运行.试运行时，建议先以较低的频率运行变频器及电机，通过观察无操纵步调 面板显示 说明上电↓ 数码管测试，显示JAROL编程↓ Pr000进入编程状态显示功能码Pr000数据∕确定 显示Pr000的内容▲↓← 确定 ↓ 编程 --- -→ Pr000 修改Pr000的内容确定修改数值显示--- -→→Pr001退出编程状态 ↓运行 运行↓左移位 监视画面切换，显示运行频率↓编程 切换回主画面，显示设定频率 ↓正转∕反转 正反转切换↓左移位 ▲ 修改设定频率↓数据∕确定 确认数据修改↓停止 停机注意：运行时检查以下各点： 1、电动机旋转方向是否符合. 2、电动机旋转是否平稳（无啸啼声或振动）.3、加速/减速是否平稳.如无异常情况，则用键∧、∨提高频率继续试运行.颠末以上试运行，确认无任何异常情况，然后可以正式投入运行如变频器和电动机的运行发生异常，则应当即停止运行，并参照故障对策，核查发生异常情况的原因，变频器停止输出后，如未断开主电路电源，端子R 、S 、T 仍带电.这时，如触及变频器的U 、V 、W 则发生电击，另处，即使切除主电源，由于滤波电容器上有充电电压主电源切断10分钟后，有直流电压表测试中间直流电路电压，确认已低于平安电压值，然后才干接触变频器外部电路.6.1 主要功能参数功能码 称号 说明 设定范围缺省值 Pr000键盘频率率运行.在运行中可以用▲▼键来改变频率，在多段速运行中，作为第一段速频率.此参数受最大输出频率限制.相关参数：Pr034、Pr076，该参数在运行中可调.功能码 称号 说明 设定范围 缺省值 Pr001最高电压V ～*～*220/380V可适当提高该设定值.功能码 称号 说明 设定范围 缺省值 Pr002基准频率～～根据电机铭牌上电机额定频率设定，请不要随意改变基准频率设定值，如果配用特殊电机，请根据电机参数特性适当设置，否则会引起不良后果.功能码 称号 说明 设定范围 缺省值 Pr003中间电压V ～*～**设定任意V/F 曲线的中间电压值，此参数若设不当，会引起电机过流或转矩缺乏，甚至导致变频器跳脱.增大中间频率时电压可以增大输出转矩，同时输出电流也会增加，修改该参数时，请注意监视输出电流，以防止变频器过流跳脱.当中间频率时电压增大到某一数值时，转矩抵偿会失去效用，调整该参数时，应根据机械负载，变频器输出电流由小到大渐渐增加，直至知足启动要求即可，不要轻易大幅度提升，否则能够出现变频器跳脱或设备损坏.操纵步调 面板显示 说明上电↓ JAROL 显示JAROL左移位↓ 切换到面板频率可调状态左移位▲确定 改变设定频率为5.0Hz ，即改变Pr000的内容 ↓运行运行在5Hz↓停止 停机起动转矩缺乏或电机过流，甚至导致变频器跳脱..下图表是定值，详细曲线设定根据机械负载特性，详细设定.的设定值.0.此参数可防止误设定其他参数.参数锁定后，可由▲▼键改变运转频率.08，恢复出厂值后，再重新设置，在参数锁定后（Pr010=1时），参数无法重t1, 减速时间是指变频器从最大输出频率减速至0Hz所需时间，见图中t2.本系列变频器一共定义了四种加减速时间，第二加减速至第四加减速，用户可以根据需要，通过外部端子、加减速时间切换选择分歧的加减速时间，在内控多段速运行中，可以通过简易PLC选择分歧的加减速时间.一般情况下，变频器默许第一加减速时间，第一加减速时间出厂参数按机型设定，第四加减速时间为点动加减速时间..0：由启动频率开端启动当Pr141设定为0即启动时直流制动无效时，启动时由启动频率开端起动.当Pr141设定非零时，即启动时直流制动有效，启动时，先停止直流制动，然后由启动频率开端起动.相关参数拜见Pr040、Pr140、Pr141.1：转速追踪再起动此参数设定可用于大惯量负载的再启动，再启动时，变频器以设定频率开端向下作频率追踪，如有大惯量设备，再启动时，不需等设备完全停止，就可以执行运行指令，可以作追踪起动，节俭时间.注意：变频器以频率追踪起动时，变频器是以设定频率向下作频率追踪，并以最疾速度停止追踪，在起动时，电流能够会较大，出现过流或失速等现象，必须注意频率追踪电流准位的调整，一般情况下Pr144调整为.停车方式可以设定为二种方式，以适应分歧的设备需要0：减速停止变频器依照减速方式及定义的加减速时间降低输出频率，频率降为0后停机.相关参数拜见Pr042、Pr140、Pr142.1：自由停车变频器接到停止指令后，变频器当即停止输出，负载依照机械惯性自由停车.。
佳乐JR7000(JAC780)系列变频器说明书目录第1章序言 (9)1.1 特别需要注意的事项 (9)1.2 安全注意事项标志 (9)1.3 警告标签 (10)1.4 开箱检查 (11)1.5 产品搬运 (11)1.6 产品保存 (11)1.7 产品保修 (12)2第2章产品概述 (12)2.1 JR7000综合技术指标 (12)2.1.1 输入输出特性 (12)2.1.2 外围接口特性 (12)2.1.3 技术性能特性 (13)2.1.4 功能特性 (13)2.2 变频器铭牌说明 (13)2.3 变频器系列型号 (14)2.4 变频器各部件名称说明 (17)3第3章安装 (21)3.1 安装环境 (21)3.2 安装方向与空间 (21)3.3 多台变频器安装 (22)3.4 变频器外形尺寸 (23)第4章......................................... 配线 25 4.1 外围设备的连线图. (25)4.2 ...................... 主回路接线端子图 26 4.3 主板控制端子 (31)44.4 控制端子说明 (33)4.5 主回路端子功能 (34)4.6 标准连接图 (39)4.7 主回路的连接 (40)4.7.1 主回路电源侧的连接 (40)4.7.2 主回路变频器侧的连接 (41)4.7.3 主回路电机侧的连接 (42)4.7.4 接地线的连接 (42)4.8 控制回路的连接 (43)54.8.1 注意事项 (43)4.8.2 控制板跳线意义 (43)第5章操作面板及操作方法 (44)5.1 操作面板说明 (44)5.1.1 面板示意图 (44)5.1.2指示灯说明 (45)5.2 操作流程 (46)5.3 试运行 (47)5.3.1 运行前检查和准备 (47)65.3.2 简单试运行 (48)第6章详细功能说明 (50)6.1 主要功能参数 (50)第7章ModBus通讯协议 (113)第8章故障对策 (119)8.1 变频器故障诊断和纠正措施119 8.2 电动机故障和纠正措施 (122)第9章保养与维护 (124)79.1 基本维护和检查方法 (124)9.2 定期检查项目 (125)9.3 变频器易损件更换 (126)9.4 变频器的保修 (126)第10章功能参数简表 (126)8第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2安全注意事项标志9标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
松下佳乐变频器说明书详解松下变频器可是属于机电控制设备中的一员，这种设备可以应用于变频技术呢，不仅如此，对于微电子技术松下变频器也是可以胜任的。
在工业的领域内，松下变频器的运用早已经变得非常的广泛了。
在国内市场上，企业购买变频器的几率是非常大的，当然，每年对于松下变频器的使用率也是相当高的。
购买松下变频器之后，首当其冲就要了解它如何使用了。
松下变频器说明书：原理：松下变频器可分为电压型和电流行两种变频器。
电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。
是整流器，整流器，逆变器。
而变频器的主电路由整流器、平波回路和逆变器三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路。
如何设定：首先，按PRG键显示菜单——按FUNC键显示菜单明细——按∧，∨键可移动游标选择项目——按FUNC键显示相应的内容——输入数据，用SHIFT》键任意选择要改变数据的位——按FUNC 键将它存入存贮器——按RESET和PRG键可返回到原来的状态。
自学习时参数的设置步骤与上述相同，将参数F02设为0即可，然后按FWD或RWD键——机床主轴自动运转至停止后按STOP键——再将参数F02设为1即完成变频器的运行。
其中各项参数设置如下：F00=0F01=1(频率设定)F02=1(自学习=0)F03=155(最高频率)(90:6140V)F04=33或50(基本频率)F05=380(额定电压)F06=380(最高电压)F05=380(额定电压)F10=1(热继电器1)F11=11.6或15.6(OL设定值)F13=2F15=160(上限频率)F16=0(下限频率)F23=0.5(起动频率)E20=9(零速信号)P01=4(极数)P02=5.5或7.5(容量)P03=11.6或15.6(额定电流)P04=2(自学习时设2)E01=9(外部故障信号连接时设)E02=8(外部故障信号连接时设)功能差异操作说明：1.上盖卡钩压下后，朝变频器正面拉起，即可将上盖拆卸下来。
嘉兴市佳乐科仪有限公司－JR8000系列产品目录第1章序言 (1)第2章概述 (2)2.1开箱检查 (2)2.2产品搬运 (2)2.3产品保存 (2)2.4产品保修 (2)2.5铭牌说明 (3)第3章安全注意事项 (4)3.1安装 (4)3.2配线 (5)3.3送电 (6)3.4维护 (6)3.5其它 (6)3.6关于机械负载 (7)3.7关于变频器 (8)第4章产品标准规格 (11)4.1产品个别规格 (11)4.2产品技术指标 (12)第5章安装 (14)5.1安装环境 (14)5.2安装方向与空间 (14)5.3变频器外形尺寸 (15)第6章配线 (17)6.1主回路配线示意图 (17)6.2接线端子说明图 (18)6.3基本连接图 (25)6.4主电路配用设备、电线尺寸 (26)第7章操作面板及操作方法 (28)I嘉兴市佳乐科仪有限公司－JR8000系列产品第8章简单运行 (31)8.1运行前检查和准备 (31)8.2试运行 (31)第9章详细功能介绍 (33)第10章串行通信 (91)第11章故障对策 (92)11.1故障诊断和纠正措施 (92)11.2代码对照表 (92)11.3报警显示和解释 (95)11.4电动机故障和纠正措施 (96)第12章保养与维护 (99)12.1基本维护和检查方法 (99)12.2定期检查项目 (99)第13章周边设施选用及配置 (101)13.1制动电阻配置表 (101)第14章应用案例 (103)14.1 外部电位器的使用 (103)14.2 内控多段速运行 (103)14.3多台变频器连动问题（两种方式） (105)14.4工频/变频切换运行 (107)14.5恒压供水 (108)14.6一般变频器的设置所考虑的参数 (109)第15章功能参数简表 (110)II嘉兴市佳乐科仪有限公司－JR8000系列产品第1章序言非常感谢您使用JR8000 系列通用变频器！JR8000系列变频器是采用先进的电力电子技术，由可靠的元件，优良的材料精心制造而成。
本手册描述了JR8000系列的使用安装、参数设定、异常诊断及日常维护等相关注意事项。
为确保能够正确的安装及操作本变频器，在装机之前，请仔细阅读本手册，敬请妥善保存并交由该机器的使用者。
以下为特别需要注意的事项：1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件!4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击!5、变频器接地端子务必正确可靠接地!6、绝不可将变频器输出端子接到电源!7、在长时间不使用时，请务必切断电源！8、绝不可将主回路接线端子N接到中性线（零线）！1嘉兴市佳乐科仪有限公司－JR8000系列产品第2章概述2.1开箱检查1、确认变频器在运输过程中无任何损坏(机体上的损坏或缺口)。
2、确认包装箱中有无说明书和保修卡。
3、检查变频器铭牌并确认是否是您所订购的产品。
4、如果您订购了变频器的选配件，请先确认您收到的选配件是否是您所需要的。
如有任何疑问，请致电当地经销商。
2.2产品搬运搬运时，请务必抓住机体金属部位，如果挪动变频器时仅仅抓住面板或其他非金属部位，则可能造成跌落或破损事故。
带包装多台叠放时，不能多于包装箱上标明的可叠放台数，否则可能损坏设备。
2.3产品保存如果设备在调试之前要存放一段时间，请检查存入地点的环境状态。
变频器应存放在空气流通，周围介质温度在-25℃到+55℃范围内，空气最大相对湿度不超过90％，及无腐蚀性的气体、液体、无污垢的仓库中。
2.4产品保修JR8000系列变频器的保修期为一年半，保修期从购买本产品之日算起。
厂商只对因产品设计和生产过程中可能出现的不当所造成的质量问题负责，对于本产品，在运输或开箱过程中造成的人为损坏不承担责任，对于不正确的安装使用，如温度，灰尘，腐蚀等不符合规定的工作条件以及过载运行等造成的损坏，厂商不负责任。
2嘉兴市佳乐科仪有限公司－JR8000系列产品2.5铭牌说明3嘉兴市佳乐科仪有限公司－JR8000系列产品4第3章 安全注意事项为了您的安全，请特别注意本说明书中用到的标记危险：如没有按要求操作，可能会造成死亡或重伤的后果。
注意：如没有按要求操作，可能会造成中等程度伤害或轻伤或造成物质损害的后果。
嘉兴市佳乐科仪有限公司－JR8000系列产品5嘉兴市佳乐科仪有限公司－JR8000系列产品6嘉兴市佳乐科仪有限公司－JR8000系列产品7嘉兴市佳乐科仪有限公司－JR8000系列产品不适合电压在允许工作电压范围之外使用JR8000系列变频器，如果需要，请使用相应的升压或降压装置进行变压处理。
变频器内装有雷击过电流装置，对于感应雷有自保护能力。
8KM1KM2KM3KMnKM1～KMn的选择必须与电机M1～Mn的额定值相匹配，在此情况下，变频器对单台电机无法当变频器接上电源后，不要对变频器内部电路做任何的测量。
第4章产品标准规格4.2 产品技术指标第5章安装5.1 安装环境1、使用环境为-10℃～50℃，若环境温度超过40℃，请置于通风良好之处。
2、使用环境相对湿度必须在0％～95％之间，且无结露。
3、无水滴、蒸气、灰尘及油性灰尘之场所。
4、无漂浮性的尘埃及金属微粒。
5、固定无振动之场所。
6、无电磁杂讯干扰之场所。
5.2 安装方向与空间为了使冷却循环效果良好，最好将变频器安装在垂直方向，因为变频器底部装有冷却风扇以强制制冷，其上下左右与相邻的物品和档板必须保持足够的空间。
如下图5－1所示：图5－1 安装空间距离图0.4KW-7.5KW变频器外形尺寸示意图5.5KW-315KW变频器外形尺寸5.5KW-315KW变频器外形尺寸示意图外形尺寸及安装尺寸第6章配线6.1 主回路配线示意图6.2 接线端子说明图（1）主电路端子排列JR800-0R4G-S2—JR800-2R2G-S2 （塑壳）主回路接线端子JR800-0R7G-4—JR800-3R0G-4 （塑壳）主回路接线端子JR800-4R0G-4—JR800-7R5G-4（塑壳）主回路接线端子JR800-5R5G/7R5P-4—JR800-015G/018P-4主回路接线端子JR800-018G/022P-4 – JR800-055G/075P-4主回路接线端子JR800-075G/090P-4—JR800-090G/110P-4主回路接线端子JR800-100G/132P-4—JR800-315G/350P-4主回路接线端子(2). 控制端子排列0.4KW-7.5KW(塑壳)主板控制端子5.5KW-55KW主板控制端子75KW-315KW主板控制端子（3）控制电路端子功能描述6.3 基本连接图变频器配线部分，分为主回路及控制回路，用户可将外壳的盖子打开，此时可看到主回路端子及控制回路端子，用户必须依照下列之配线回路正确连接。
图为JR8000系列出厂时的标准配置6.4 主电路配用设备、电线尺寸注意∶A、主电路电线的种类为600V IV塑料绝缘电线时的情况。
B、推荐电线截面积假定环境温度为20℃。
C、所谓最大电线截面积为受端子盘限制的最大截面积。
●务必在电源和输入电源端子(R、S、T)之间装上MCCB(断路开关)。
(使用漏电源断路开关时，请使用带高频对策用的开关。
)●接到输入电源端子(R、S、T ) 的配线，无需考虑相序。
●请把电机同输出端子( U 、V 、W ) 正确接线。
●电源线、电机线、控制线的端子，请使用带套管的压接接头。
●输入，输出线的长度以10 米为基准，如果超过10 米，请使用比推荐电线截面积更粗的电线。
●接到控制电路端子的接线，请用屏敝线或绞合绕线，此外，接线时应充分离开主电路、强电电路（包括200V 继电器的时序电路）。
●为防止接到控制电路端子的继电器接触不良，请使用微小信号用接点或是双接点的继电器。
●请将接地端(EG)切实接地。
第7章操作面板及操作方法操作面板说明图7-1 LED操作面板外观●在监视画面下：当变频器处与停止状态时，6位LED数码管闪烁显示监视内容。
当变频器处与运行状态时，6位LED数码管稳定显示监视内容。
LED控制面板的操作：●监视内容画面下的频率设定注意：当操作面板控制功能有效时，在进入频率设置时，START和STOP 键无效。
●监视内容的切换：在监视内容画面下按ENTER键可切换监视参数，键入时先显示监视参数的●功能参数的设置：（例：将第一频率改位：50.00Hz）第8章简单运行8.1 运行前检查和准备运行开始前应重点检查以下各项：●核对接线是否正确。
特别是检查变频器的输出端子U、V、W不能连接至电源，并确认接地端子EG接地良好。
●确认端子间或各暴露的带电部位没有短路或对地短路情况。
●确认端子连接、插接式连接器和螺钉等均紧固无松动。
●投入电源时，使所有开关都处于断开状态，保证投入电源时，变频器不会启动和不发生意外动作。
●投入电源后核对以下各点：◇键盘面板没有故障显示；◇变频器内装的冷却风扇无异物遮挡，风道通畅。
8.2 试运行检查确认无异常情况后，正确设置好变频器运行所需的各项功能参数。
参数设置完成后，可以进行试运行。
试运行时，建议先以较低的频率运行变频器及电机，通过观察无异常情况后逐步提高运行频率。
产品出厂时，设定为REM3（遥控运行）控制方式，可通过参数“Pr-A03”的设定，或STOP+RESET组合键切换控制。
表8-1，常用的操作方法●开始运行按START键，要减速停止按STOP 键。
●运行时检查以下各点。
◇电动机旋转方向是否符合。
◇电动机旋转是否平稳（无啸叫声或振动）。
◇加速/减速是否平稳。
●如无异常情况，则用▲▼键提高频率继续试运行。
经过以上试运行，确认无任何异常情况，然后可以正式投入运行。
第9章详细功能介绍Pr-A01 参数选择出厂值：0设定范围：0～7说明：0：可更改数据1：不可更改数据（用户设置的参数不会被更改，保护数据。
）2－6：保留7：初始化设定（变更为出厂时的设定值）如果操作者不慎将各参数值调乱，可将此参数设为7，并按“ENTER”键，数据将恢复出厂值，再重新设置所需参数。
Pr-A02 控制方式选择出厂值：1设定范围：0～1说明：0：V/F控制方式，在一台变频器拖动多台电机时使用此模式。
1：通用矢量控制，可提高转矩的响应，提供高质量的运转效果。
Pr-A03 操作方式出厂值：3设定范围：0～8说明：此参数主要设置变频器的频率指令来源和运行指令来源。
JR8000系列有LOCAL（本地）和REMOTE（远程）。
当运转停止时，这两种方式才可通过操作面板上“RESET+STOP”组合键来切换。
