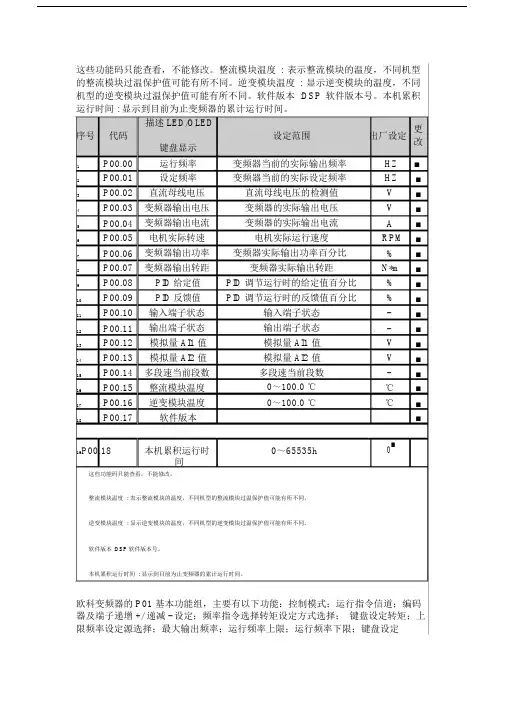

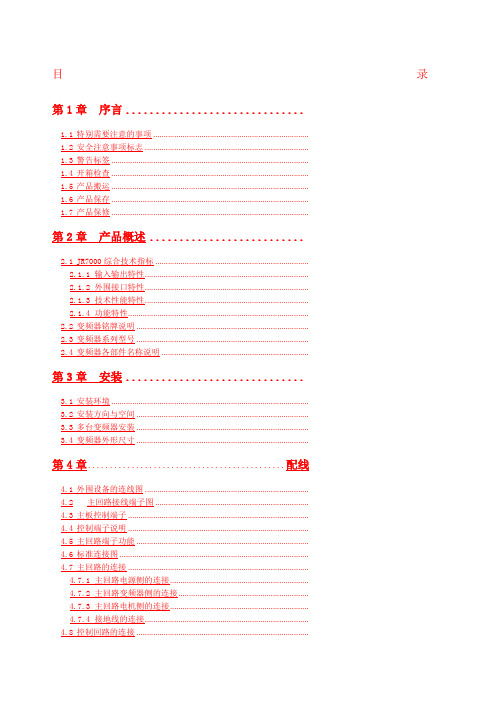

目录第1章序言..............................1.1特别需要注意的事项 ..........................................................................1.2安全注意事项标志 ..............................................................................1.3警告标签 ..............................................................................................1.4开箱检查 ..............................................................................................1.5产品搬运 ..............................................................................................1.6产品保存 ..............................................................................................1.7产品保修 ..............................................................................................第2章产品概述..........................2.1JR7000综合技术指标 .........................................................................2.1.1 输入输出特性..............................................................................2.1.2 外围接口特性..............................................................................2.1.3 技术性能特性..............................................................................2.1.4 功能特性......................................................................................2.2变频器铭牌说明 ..................................................................................2.3变频器系列型号 ..................................................................................2.4变频器各部件名称说明 ......................................................................第3章安装..............................3.1安装环境 ..............................................................................................3.2安装方向与空间 ..................................................................................3.3多台变频器安装 ..................................................................................3.4变频器外形尺寸 ..................................................................................第4章.............................................配线4.1外围设备的连线图 ..............................................................................4.2主回路接线端子图 .........................................................................4.3主板控制端子 ......................................................................................4.4控制端子说明 ......................................................................................4.5主回路端子功能 ..................................................................................4.6标准连接图 ..........................................................................................4.7主回路的连接 ......................................................................................4.7.1主回路电源侧的连接..................................................................4.7.2 主回路变频器侧的连接..............................................................4.7.3主回路电机侧的连接..................................................................4.7.4接地线的连接..............................................................................4.8控制回路的连接 ..................................................................................4.8.1注意事项......................................................................................4.8.2控制板跳线意义..........................................................................第5章操作面板及操作方法 ................5.1操作面板说明 ......................................................................................5.1.1 面板示意图..................................................................................5.1.2指示灯说明...................................................................................5.2操作流程 ..............................................................................................5.3试运行 ..................................................................................................5.3.1运行前检查和准备......................................................................5.3.2简单试运行..................................................................................第6章详细功能说明 .......................6.1主要功能参数 ......................................................................................第7章 MODBUS通讯协议.....................第8章故障对策...........................8.1变频器故障诊断和纠正措施 ..............................................................8.2电动机故障和纠正措施 ......................................................................第9章保养与维护.........................9.1基本维护和检查方法 ..........................................................................9.2定期检查项目 ......................................................................................9.3变频器易损件更换 ..............................................................................9.4变频器的保修 ......................................................................................第10章功能参数简表 ......................附录一简单应用举例 .......................第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.21.3警告标签警告标记贴在变频器的前盖上。
目录第1章序言 (4)1.1特别需要注意的事项 (5)1.2安全注意事项标志 (5)1.3警告标签 (5)1.4开箱检查 (6)1.5产品搬运 (6)1.6产品保存 (7)1.7产品保修 (7)第2章产品概述 (7)2.1JR7000综合技术指标 (7)2.1.1 输入输出特性 (7)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2变频器铭牌说明 (8)2.3变频器系列型号 (9)2.4变频器各部件名称说明 (11)第3章安装 (15)3.1安装环境 (15)3.2安装方向与空间 (15)3.3多台变频器安装 (16)3.4变频器外形尺寸 (17)第4章配线 (18)4.1外围设备的连线图 (19)4.2主回路接线端子图 (19)4.3主板控制端子 (22)4.4控制端子说明 (23)4.5主回路端子功能 (24)4.6标准连接图 (28)4.7主回路的连接 (29)4.7.1主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)4.7.3主回路电机侧的连接 (31)4.7.4接地线的连接 (31)4.8控制回路的连接 (32)4.8.1注意事项 (32)4.8.2控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2操作流程 (35)5.3试运行 (35)5.3.1运行前检查和准备 (35)5.3.2简单试运行 (36)第6章详细功能说明 (37)6.1主要功能参数 (38)第7章 MODBUS通讯协议 (98)第8章故障对策 (104)8.1变频器故障诊断和纠正措施 (104)8.2电动机故障和纠正措施 (107)第9章保养与维护 (109)9.1基本维护和检查方法 (109)9.2定期检查项目 (110)9.3变频器易损件更换 (111)9.4变频器的保修 (111)第10章功能参数简表 (111)附录一简单应用举例 (127)第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。

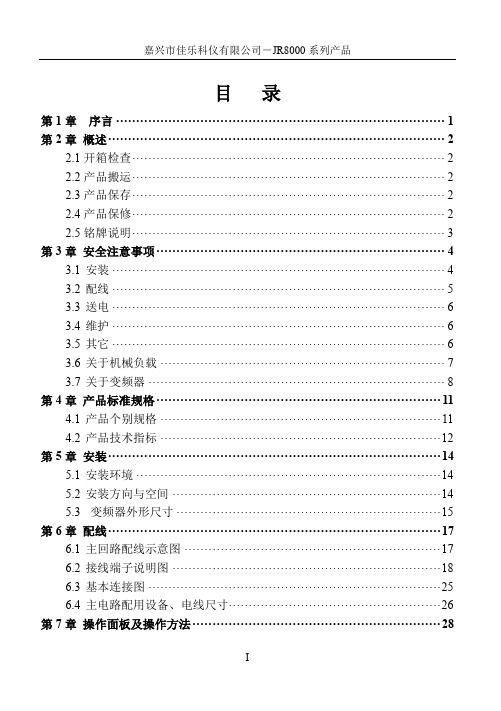

嘉兴市佳乐科仪有限公司－JR8000系列产品目录第1章序言 (1)第2章概述 (2)2.1开箱检查 (2)2.2产品搬运 (2)2.3产品保存 (2)2.4产品保修 (2)2.5铭牌说明 (3)第3章安全注意事项 (4)3.1安装 (4)3.2配线 (5)3.3送电 (6)3.4维护 (6)3.5其它 (6)3.6关于机械负载 (7)3.7关于变频器 (8)第4章产品标准规格 (11)4.1产品个别规格 (11)4.2产品技术指标 (12)第5章安装 (14)5.1安装环境 (14)5.2安装方向与空间 (14)5.3变频器外形尺寸 (15)第6章配线 (17)6.1主回路配线示意图 (17)6.2接线端子说明图 (18)6.3基本连接图 (25)6.4主电路配用设备、电线尺寸 (26)第7章操作面板及操作方法 (28)I嘉兴市佳乐科仪有限公司－JR8000系列产品第8章简单运行 (31)8.1运行前检查和准备 (31)8.2试运行 (31)第9章详细功能介绍 (33)第10章串行通信 (91)第11章故障对策 (92)11.1故障诊断和纠正措施 (92)11.2代码对照表 (92)11.3报警显示和解释 (95)11.4电动机故障和纠正措施 (96)第12章保养与维护 (99)12.1基本维护和检查方法 (99)12.2定期检查项目 (99)第13章周边设施选用及配置 (101)13.1制动电阻配置表 (101)第14章应用案例 (103)14.1 外部电位器的使用 (103)14.2 内控多段速运行 (103)14.3多台变频器连动问题（两种方式） (105)14.4工频/变频切换运行 (107)14.5恒压供水 (108)14.6一般变频器的设置所考虑的参数 (109)第15章功能参数简表 (110)II嘉兴市佳乐科仪有限公司－JR8000系列产品第1章序言非常感谢您使用JR8000 系列通用变频器！JR8000系列变频器是采用先进的电力电子技术，由可靠的元件，优良的材料精心制造而成。

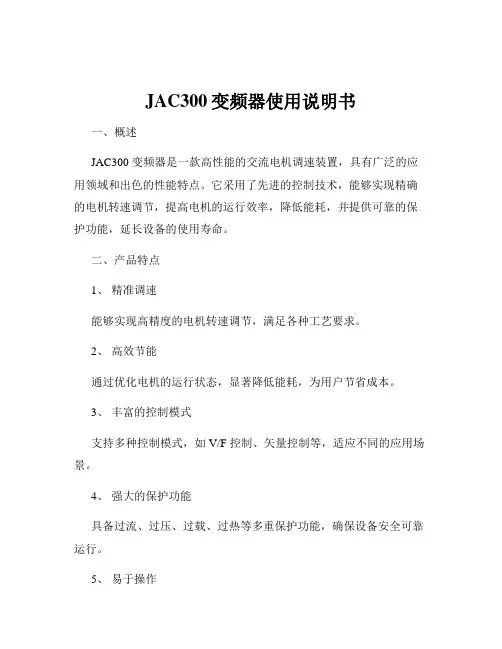

JAC300变频器使用说明书一、概述JAC300 变频器是一款高性能的交流电机调速装置，具有广泛的应用领域和出色的性能特点。
它采用了先进的控制技术，能够实现精确的电机转速调节，提高电机的运行效率，降低能耗，并提供可靠的保护功能，延长设备的使用寿命。
二、产品特点1、精准调速能够实现高精度的电机转速调节，满足各种工艺要求。
2、高效节能通过优化电机的运行状态，显著降低能耗，为用户节省成本。
3、丰富的控制模式支持多种控制模式，如 V/F 控制、矢量控制等，适应不同的应用场景。
4、强大的保护功能具备过流、过压、过载、过热等多重保护功能，确保设备安全可靠运行。
5、易于操作人机界面友好，操作简单方便，参数设置直观易懂。
三、技术规格1、输入电源电压范围：＿____频率范围：＿____2、输出频率范围：＿____精度：＿____3、控制方式V/F 控制、矢量控制等4、过载能力＿____%额定电流，持续_____秒四、安装与接线1、安装环境选择通风良好、干燥、无腐蚀性气体的场所。
避免阳光直射和强烈震动。
2、安装方式可以采用壁挂式或柜式安装，确保安装牢固。
3、接线要求按照接线图正确连接输入电源、输出电机线和控制线。
注意接线端子的紧固，避免松动导致接触不良。
五、操作面板1、显示屏显示变频器的运行状态、参数值等信息。
2、按键功能包括启动、停止、调速、参数设置等按键，操作简单便捷。
六、参数设置1、基本参数如电机额定电压、额定电流、额定频率等。
2、调速参数设定目标转速、加减速时间等。
3、保护参数根据实际情况设置过流、过压等保护值。
七、运行操作1、启动与停止通过操作面板或外部控制信号启动和停止变频器。
2、调速方式可以通过操作面板上的按键、外接电位器或模拟量输入进行调速。
八、故障诊断与排除1、常见故障代码列举常见的故障代码及其含义。
2、故障排除方法针对不同的故障，提供相应的排除步骤和建议。
九、维护与保养1、定期清洁清除变频器表面的灰尘和杂物，保持通风良好。

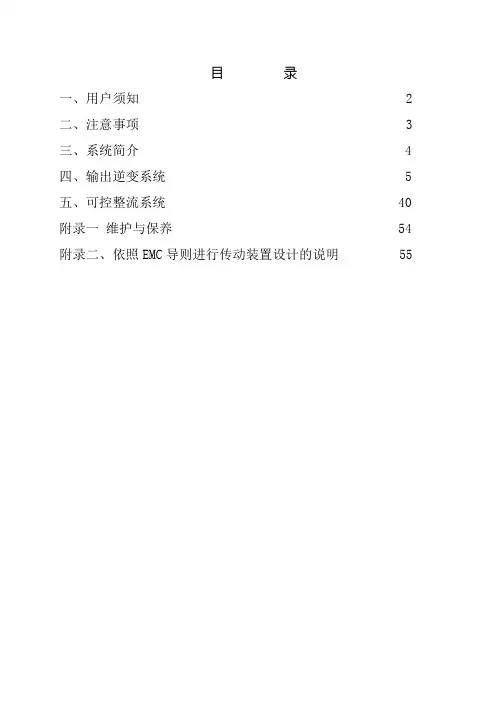

目录一、用户须知2二、注意事项3三、系统简介 4四、输出逆变系统 5五、可控整流系统40附录一维护与保养54附录二、依照EMC导则进行传动装置设计的说明55一、用户须知该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。
该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于米。
长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。
使用之前，必须详细阅读用户手册。
二、注意事项变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。
设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。
（注：本安接线腔不受此限制）外壳应接地良好。
电源接线隔爆腔在接线时请注意按图接线,不得接错。
装置防爆主腔内进行操作时，手上必须带接地导线或静电环。
装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。
停电以后1分钟内禁止再次给电。
负载运行过程中尽量减少瞬时停电次数。
禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。
测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。
变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。
该系统输出端不可以加装进项电容或阻容吸收装置。
该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。
未经唐山开诚电器有限责任公司许可，用户不得随意改动本系统安装调试后设置的ZJT-MSC参数及ZJT-MSC2参数（尤其是不允许通过操作防爆主腔内部的键盘更改ZJT-MSC2参数）。
嘉兴市佳乐科仪有限公司－JR8000系列产品目录第1章序言 (1)第2章概述 (2)2.1开箱检查 (2)2.2产品搬运 (2)2.3产品保存 (2)2.4产品保修 (2)2.5铭牌说明 (3)第3章安全注意事项 (4)3.1安装 (4)3.2配线 (5)3.3送电 (6)3.4维护 (6)3.5其它 (6)3.6关于机械负载 (7)3.7关于变频器 (8)第4章产品标准规格 (11)4.1产品个别规格 (11)4.2产品技术指标 (12)第5章安装 (14)5.1安装环境 (14)5.2安装方向与空间 (14)5.3变频器外形尺寸 (15)第6章配线 (17)6.1主回路配线示意图 (17)6.2接线端子说明图 (18)6.3基本连接图 (25)6.4主电路配用设备、电线尺寸 (26)第7章操作面板及操作方法 (28)I嘉兴市佳乐科仪有限公司－JR8000系列产品第8章简单运行 (31)8.1运行前检查和准备 (31)8.2试运行 (31)第9章详细功能介绍 (33)第10章串行通信 (91)第11章故障对策 (92)11.1故障诊断和纠正措施 (92)11.2代码对照表 (92)11.3报警显示和解释 (95)11.4电动机故障和纠正措施 (96)第12章保养与维护 (99)12.1基本维护和检查方法 (99)12.2定期检查项目 (99)第13章周边设施选用及配置 (101)13.1制动电阻配置表 (101)第14章应用案例 (103)14.1 外部电位器的使用 (103)14.2 内控多段速运行 (103)14.3多台变频器连动问题（两种方式） (105)14.4工频/变频切换运行 (107)14.5恒压供水 (108)14.6一般变频器的设置所考虑的参数 (109)第15章功能参数简表 (110)II嘉兴市佳乐科仪有限公司－JR8000系列产品第1章序言非常感谢您使用JR8000 系列通用变频器！JR8000系列变频器是采用先进的电力电子技术，由可靠的元件，优良的材料精心制造而成。
目录一、用户须知 2二、注意事项 3三、系统简介 4四、输出逆变系统 5五、可控整流系统 40附录一维护与保养 54附录二、依照EMC导则进行传动装置设计的说明 55一、用户须知该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。
该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于米。
长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。
使用之前，必须详细阅读用户手册。
二、注意事项变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。
设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。
（注：本安接线腔不受此限制）外壳应接地良好。
电源接线隔爆腔在接线时请注意按图接线,不得接错。
装置防爆主腔内进行操作时，手上必须带接地导线或静电环。
装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。
停电以后1分钟内禁止再次给电。
负载运行过程中尽量减少瞬时停电次数。
禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。
测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。
变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。
该系统输出端不可以加装进项电容或阻容吸收装置。
该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。
未经唐山开诚电器有限责任公司许可，用户不得随意改动本系统安装调试后设置的ZJT-MSC参数及ZJT-MSC2参数（尤其是不允许通过操作防爆主腔内部的键盘更改ZJT-MSC2参数）。
目录第1章序言 (5)1.1 特别需要注意的事项 (5)1.2 安全注意事项标志 (5)1.3 警告标签 (6)1.4 开箱检查 (6)1.5 产品搬运 (7)1.6 产品保存 (7)1.7 产品保修 (7)第2章产品概述 (8)2.1 JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2 变频器铭牌说明 (9)文档2.3 变频器系列型号 (10)2.4 变频器各部件名称说明 (12)第3章安装 (15)3.1 安装环境 (15)3.2 安装方向与空间 (15)3.3 多台变频器安装 (16)3.4 变频器外形尺寸 (17)第4章配线 (19)4.1 外围设备的连线图 (19)4.2 主回路接线端子图 (20)4.3 主板控制端子 (23)4.4 控制端子说明 (24)4.5 主回路端子功能 (25)4.6 标准连接图 (28)4.7 主回路的连接 (29)4.7.1 主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)24.7.3 主回路电机侧的连接 (31)4.7.4 接地线的连接 (31)4.8 控制回路的连接 (32)4.8.1 注意事项 (32)4.8.2 控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1 操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2 操作流程 (34)5.3 试运行 (35)5.3.1 运行前检查和准备 (35)5.3.2 简单试运行 (36)第6章详细功能说明 (38)6.1 主要功能参数 (38)第7章 ModBus通讯协议 (98)第8章故障对策 (104)文档8.1 变频器故障诊断和纠正措施 (104)8.2 电动机故障和纠正措施 (107)第9章保养与维护 (109)9.1 基本维护和检查方法 (109)9.2 定期检查项目 (110)9.3 变频器易损件更换 (110)9.4 变频器的保修 (111)第10章功能参数简表 (111)4第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！文档警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
起重专用变频器三垦力达1986年进入中国通用变频传动领域的外资品牌1986年，香港力达企业作为中国变频控制领域拓荒者，将日本三垦通用变频器和UPS产品引入中国，成为通用变频器行业先驱，荣幸地开启了国内马达控制调速时代。
1999年，三垦力达电气 (江阴)有限公司成立，成为早期实现研发、生产国产化的外资品牌。
自成立以来，三垦力达始终致力于节能事业，在国内变频控制技术革新的历史上不断篆刻自己的名字：全力以赴地为变频控制技术在国内的应用和推广贡献力量。
现今，三垦力达已集研发、生产、销售、服务为一体，凭借掌握的先进“功率转换、控制”技术和30多年来对变频控制应用的丰富经验，获得众多客户的认可和支持！未来，三垦力达仍将传承匠人精神，致力于在电力电子领域推动中国工业自动化的集约型发展，除了带来更高性能和附加值的变频器和电源产品外，还全力以赴地开发新的产品，拓展新的市场……应用案例■适应起重设备的低频高转矩性能■特有的防溜沟保护功能■完善的保护功能■标配 PG 接口■长寿命设计■符合欧盟EMC 指令■符合欧盟低电压指令实现卓尔不凡的提升性能目录02企业综述03SVC06-Q 性能特点04产品优势06应用案例08技术资料08― 型号说明、型号一览09― 共通规格10― 标准规格12― 端子接线图13― 外形尺寸14― 通讯功能规格14选购件14― 部分选购基板15―制动单元完善的电路联锁设计通过独特的电路联锁设计，可以使设备在故障或紧急情况下，保证机械抱闸处于闭合状态。
零伺服功能零速时实现最大150%的转矩输出，对各类起重类负载实现空中自由悬停应用自如，机械电气双保险，确保精准可靠。
即使抱闸机械处于打开状态，重物也可自由悬在空中。
※ 仅在PG 矢量模式下有效励磁准备功能起动之前，首先自动进行直流强励磁，获得足够大的转矩准备，使电动机的启动与机械抱闸释放无缝配合，可以避免起动溜钩；而在制动停车时，根据制动励磁和抱闸优先功能抱住机械机构，电动机再停止工作，避免出现溜钩现象。
【最新整理，下载后即可编辑】目录第1章序言 (6)1.1特别需要注意的事项 (6)1.2安全注意事项标志 (7)1.3警告标签 (8)1.4开箱检查 (9)1.5产品搬运 (10)1.6产品保存 (10)1.7产品保修 (11)第2章产品概述 (11)2.1JR7000综合技术指标 (12)【最新整理，下载后即可编辑】2.1.1 输入输出特性 (12)2.1.2 外围接口特性 (12)2.1.3 技术性能特性 (13)2.1.4 功能特性 (13)2.2变频器铭牌说明 (14)2.3变频器系列型号 (15)2.4变频器各部件名称说明 (21)第3章安装 (25)3.1安装环境 (25)3.2安装方向与空间 (26)3.3多台变频器安装 (27)3.4变频器外形尺寸 (28)【最新整理，下载后即可编辑】第4章 ....................................................................... 配线314.1外围设备的连线图 (31)4.2主回路接线端子图 (32)4.3主板控制端子 (37)4.5主回路端子功能 (40)4.6标准连接图 (46)4.7主回路的连接 (48)4.7.1 主回路电源侧的连接 (48)4.7.2 主回路变频器侧的连接 (50)4.7.3 主回路电机侧的连接 (51)4.7.4 接地线的连接 (52)【最新整理，下载后即可编辑】4.8控制回路的连接 (52)4.8.1 注意事项 (53)4.8.2 控制板跳线意义 (53)第5章操作面板及操作方法 (54)5.1操作面板说明 (54)5.1.1 面板示意图 (54)5.1.2指示灯说明 (55)5.2操作流程 (57)5.3试运行 (59)5.3.1 运行前检查和准备 (60)5.3.2 简单试运行 (61)第6章详细功能说明 (64)【最新整理，下载后即可编辑】6.1主要功能参数 (65)第7章MODBUS通讯协议 (191)第8章故障对策 (205)8.1变频器故障诊断和纠正措施 (205)第9章保养与维护 (220)9.1基本维护和检查方法 (220)9.2定期检查项目 (222)9.3变频器易损件更换 (224)9.4变频器的保修 (224)第10章功能参数简表 (224)【最新整理，下载后即可编辑】第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！【最新整理，下载后即可编辑】4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！【最新整理，下载后即可编辑】警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
这也可用来对不安全操作进行警戒！警告标记贴在变频器的前盖上。
使用变频器时要遵守这些指导。
如下图所示：【最新整理，下载后即可编辑】图1－1 警告标签1.4 开箱检查1、确认变频器在运输过程中无任何损坏(机体上的损坏或缺口)。
2、确认包装箱中有无说明书和保修卡。
【最新整理，下载后即可编辑】3、检查变频器铭牌并确认是否是您所订购的产品。
4、如果您订购了变频器的选配件，请先确认您收到的选配件是否是您所需要的。
5、如有任何疑问，请致电当地经销商。
1.5 产品搬运搬运时，请务必抓住机体底板，如果挪动变频器时仅仅抓住面板或其他非金属部位，则可能造成跌落或破损事故。
带包装多台叠放时，不能多于包装箱上标明的可叠放台数，否则可能损坏设备。
1.6 产品保存如果设备在调试之前要存放一段时间，请检【最新整理，下载后即可编辑】查存入地点的环境状态。
变频器应存放在空气流通，周围介质温度在-25℃到+55℃范围内，空气最大相对湿度不超过90％，及无腐蚀性的气体、液体、无污垢的仓库中。
1.7 产品保修JR7000系列变频器的保修期为18个月，保修期从购买本产品之日算起。
厂商只对因产品设计和生产过程中出现的不当所造成的质量问题负责，对于本产品在运输或开箱过程中造成的人为损坏不承担责任，对于不正确的安装使用，如温度，灰尘，腐蚀等不符合规定的工作条件以及过载运行等造成的损坏，厂商不负责任。
第2章产品概述【最新整理，下载后即可编辑】2.1 JR7000综合技术指标2.1.1 输入输出特性输入电压范围：380/220V±15%输入频率范围：47～63HZ输出电压范围：0～额定输入电压输出频率范围：0～400HZ2.1.2 外围接口特性可编程数字输入：6路输入可编程模拟量输入：FV：0～10V输入，FI：0～20mA 输入开路集电极输出：1路输出(1.5KW以下)，2路输出（2.2KW以上）继电器输出：1路输出（1.5KW以下），2【最新整理，下载后即可编辑】路输出（2.2KW以上）模拟量输出：1路输出，0～10V2.1.3 技术性能特性控制方式：SPWM过载能力：150%额定电流60s；180%额定电流10s起动转矩：1.0Hz/150%载波频率：1.0K～20.0KHZV/F曲线：可任意设定V/F曲线加减速控制：4段加减速时间任意选择2.1.4 功能特性频率设定方式：数字设定、模拟设定、串行通讯设定、多段速、PID设定【最新整理，下载后即可编辑】PID控制功能多段速控制功能：8段速控制内置PLC功能：外控多段速，内控多段速转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定提供20多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能2.2 变频器铭牌说明【最新整理，下载后即可编辑】图2－1 变频器铭牌2.3 变频器系列型号变频器型输额定驱动额定输适配【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】2.4 变频器各部件名称说明1、0.75KW-1.5KW塑料外壳各部件【最新整理，下载后即可编辑】图2－2 0.75KW-1.5KW塑料外壳各部件名称【最新整理，下载后即可编辑】2、2.2KW-7.5KW塑料外壳各部件【最新整理，下载后即可编辑】图2－3 1.5KW-5.5KW塑料外壳各部件名称图2－4 5.5KW～185KW（铁壳）以下变频器各部件名称【最新整理，下载后即可编辑】图2-5 220KW以上变频器各部件名称第3章安装3.1 安装环境1、使用环境为-10℃～50℃，若环境温度超过40℃，请置于通风良好之处。
2、使用环境相对湿度必须在0％～95％之间，且无结露。
【最新整理，下载后即可编辑】3、无水滴、蒸气、灰尘及油性灰尘之场所。
4、无漂浮性的尘埃及金属微粒。
5、固定无振动之场所。
6、无电磁杂讯干扰之场所。
7、无易燃物品，无放射性材料。
3.2 安装方向与空间为了使冷却循环效果良好，最好将变频器安装在垂直方向，因为变频器底部装有冷却风扇以强制制冷，其上下左右与相邻的物品和档板必须保持足够的空间。
如下图3－1所示：【最新整理，下载后即可编辑】图3－1 安装空间距离图3.3 多台变频器安装图3－2 多台变频器安装示意图【最新整理，下载后即可编辑】两台变频器采用上下安装时，中间要加导流板。
3.4 变频器外形尺寸0.4KW-1.5KW变频器外形尺寸【最新整理，下载后即可编辑】图3－3 变频器外形尺寸示意图外形尺寸及安装尺寸（以三相380等级为说明）【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】4.1 外围设备的连线图【最新整理，下载后即可编辑】图4－1 外围设备连接图4.2主回路接线端子图【最新整理，下载后即可编辑】0.4KW～1.5KW 主回路接线端子图4－2 0.4KW～1.5KW主回路接线端子图（塑壳）（220V）等级1.5KW～2.2KW 主回路接线端子图4－3（220V等级）1.5KW～2.2KW主回路接线端子图（塑壳）2.2KW～3.0KW 主回路接线端子【最新整理，下载后即可编辑】图4－4 2.2KW～3.0KW 功率段主回路接线端子图（塑壳）4.0KW～5.5KW 主回路接线端子（塑壳）图4－5 4.0KW～5.5KW功率段主回路接线端子图（塑壳）5.5KW～22KW 主回路接线端子（铁壳）图4－6 5.5KW～22KW功率段主回路接线【最新整理，下载后即可编辑】端子图（铁壳）30KW～55KW 主回路接线端子图4－7 30KW～55KW功率段主回路接线端子图75KW～90KW 主回路接线端子接线端子【最新整理，下载后即可编辑】图4－8 75KW～90KW 功率段主回路接线端子图110KW～315KW 主回路接线端子图4－9 110KW～315KW功率段主回路接线端子图【最新整理，下载后即可编辑】4.3 主板控制端子0.4KW～1.5KW控制端子图4－6 0.4KW～1.5KW 功率段控制端子图（塑壳）2.2KW以上控制端子【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】4.4 控制端子说明 端子名称 端子用途及说明 S1～S6 开关量输入端子，与SC 短接形成光耦隔离输入 输入电压范围：9～30V ，输入阻抗：3.3K ΩSP 为本机提供的正24V 电源（电流：【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】【最新整理，下载后即可编辑】4.6 标准连接图【最新整理，下载后即可编辑】图4－8 标准连接图【最新整理，下载后即可编辑】注意：1.5KW（380V）以下变频器,少一路Y2输出和多功能继电器输出MC1,MB1,MA1。
4.7 主回路的连接4.7.1 主回路电源侧的连接4.7.1.1 断路器在三相交流电源和电源输入端子（R、S、T）之间，需接入适合变频器功率的断路器（MCCB）。
短路器的容量选为变频器额定电流的1.5～2倍之间。
4.7.1.2 电磁接触器为了能在系统故障时，有效的切除变频器的输入电源，可以在输入侧安装电磁接触器控制主回路电源的通断，以保证安全。
【最新整理，下载后即可编辑】4.7.1.3 输入交流电抗器为了防止电网高压输入时，大电流流入输入电源回路而损坏整流部分元器件，需在输入侧接入交流电抗器，同时也可改善输入侧的功率因数。
