《变频器大全V1.3》修正版说明

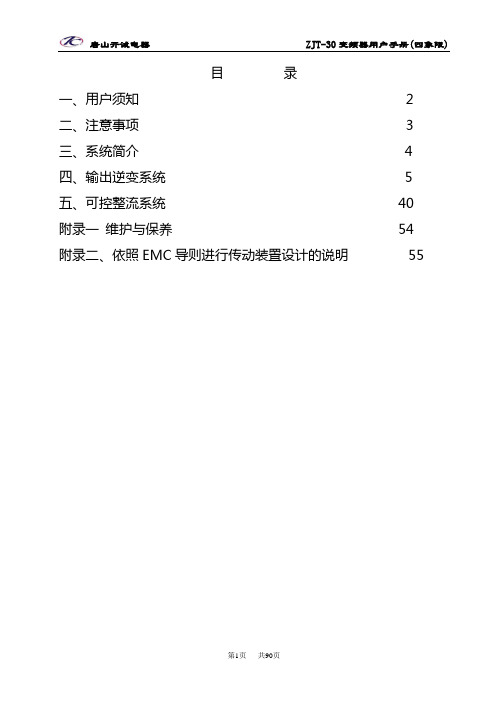

目录一、用户须知 2二、注意事项 3三、系统简介 4四、输出逆变系统 5五、可控整流系统40 附录一维护与保养54 附录二、依照EMC导则进行传动装置设计的说明55一、用户须知1.1该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。

1.2该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于1.0米。

1.3长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。

1.4 使用之前，必须详细阅读用户手册。

二、注意事项2.1变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。

2.2设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。

（注：本安接线腔不受此限制）2.3外壳应接地良好。

2.4电源接线隔爆腔在接线时请注意按图接线,不得接错。

2.5装置防爆主腔内进行操作时，手上必须带接地导线或静电环。

2.6装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。

停电以后1分钟内禁止再次给电。

2.7负载运行过程中尽量减少瞬时停电次数。

2.8禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。

2.9测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。

2.10变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。

2.11该系统输出端不可以加装进项电容或阻容吸收装置。

2.12该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。

2.13未经唐山开诚电器有限责任公司许可，用户不得随意改动本系统安装调试后设置的ZJT-MSC参数及ZJT-MSC2参数（尤其是不允许通过操作防爆主腔内部的键盘更改ZJT-MSC2参数）。

目录一、用户须知 2二、注意事项 3三、系统简介 4四、输出逆变系统 5五、可控整流系统40 附录一维护与保养54 附录二、依照EMC导则进行传动装置设计的说明55一、用户须知1。

1该变频调速装置为电力电子器件组成，在运输及安装过程中,尽量避免强烈的震动,尽量垂直运输.1.2该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁(或遮挡物）距离应大于1.0米。

1.3长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。

1.4 使用之前，必须详细阅读用户手册。

二、注意事项2。

1变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。

2.2设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖"。

（注：本安接线腔不受此限制）2.3外壳应接地良好。

2.4电源接线隔爆腔在接线时请注意按图接线，不得接错。

2.5装置防爆主腔内进行操作时,手上必须带接地导线或静电环。

2。

6装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作,且必须用仪表确认机内电容已放电完毕，方可实施机内作业.停电以后1分钟内禁止再次给电.2.7负载运行过程中尽量减少瞬时停电次数。

2。

8禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断.2。

9测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确.2.10变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。

2。

11该系统输出端不可以加装进项电容或阻容吸收装置.2。

12该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。

目录一、用户须知 2二、注意事项 3三、系统简介 4四、输出逆变系统 5五、可控整流系统 40 附录一维护与保养 54 附录二、依照EMC导则进行传动装置设计的说明 55一、用户须知1.1该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。

1.2该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于1.0米。

1.3长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。

1.4 使用之前，必须详细阅读用户手册。

二、注意事项2.1变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。

2.2设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。

（注：本安接线腔不受此限制）2.3外壳应接地良好。

2.4电源接线隔爆腔在接线时请注意按图接线,不得接错。

2.5装置防爆主腔内进行操作时，手上必须带接地导线或静电环。

2.6装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。

停电以后1分钟内禁止再次给电。

2.7负载运行过程中尽量减少瞬时停电次数。

2.8禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。

2.9测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。

2.10变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。

2.11该系统输出端不可以加装进项电容或阻容吸收装置。

2.12该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。

变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。

需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。

加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。

需要留意的是，您必需在变频调速运行中，此按钮才能起作用。

另外，您也可以通过P50直接设定到所要达到得频率值。

详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。

减速：按触摸屏的“减速”按钮，变频器输出频率将下降。

其步长已经设定为1Hz。

需要留意的是：必需在变频调速运行中，此按钮才能起作用。

另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。

停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。

此时，变频器将进入预启动状态。

停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。

需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。

篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。

系统最好采用独立接地，接地电阻小于1欧。

系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。

2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。

因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。

3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。
