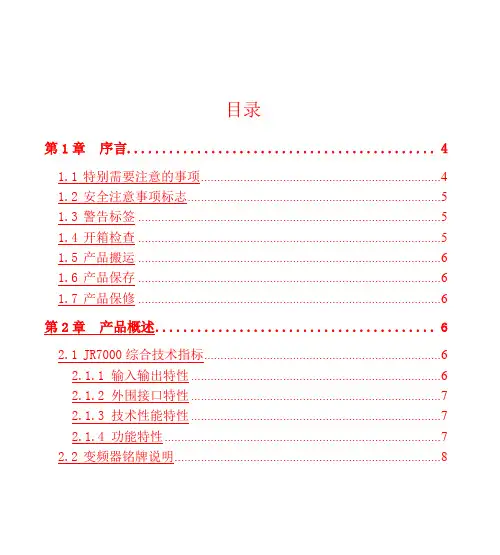

目录第1章序言 (4)1.1特别需要注意的事项 (4)1.2安全注意事项标志 (5)1.3警告标签 (5)1.4开箱检查 (5)1.5产品搬运 (6)1.6产品保存 (6)1.7产品保修 (6)第2章产品概述 (6)2.1JR7000综合技术指标 (6)2.1.1 输入输出特性 (6)2.1.2 外围接口特性 (7)2.1.3 技术性能特性 (7)2.1.4 功能特性 (7)2.2变频器铭牌说明 (8)2.3变频器系列型号 (8)2.4变频器各部件名称说明 (10)第3章安装 (10)3.1安装环境 (11)3.2安装方向与空间 (11)3.3多台变频器安装 (11)3.4变频器外形尺寸 (11)第4章配线 (13)4.1外围设备的连线图 (13)4.2主回路接线端子图 (13)4.3主板控制端子 (14)4.4控制端子说明 (14)4.5主回路端子功能 (15)4.6标准连接图 (18)4.7主回路的连接 (18)4.7.1主回路电源侧的连接 (18)4.7.2 主回路变频器侧的连接 (19)4.7.3主回路电机侧的连接 (19)4.7.4接地线的连接 (20)4.8控制回路的连接 (20)4.8.1注意事项 (20)4.8.2控制板跳线意义 (20)第5章操作面板及操作方法 (21)5.1操作面板说明 (21)5.1.1 面板示意图 (21)5.1.2指示灯说明 (21)5.2操作流程 (22)5.3试运行 (22)5.3.1运行前检查和准备 (22)5.3.2简单试运行 (23)第6章详细功能说明 (24)6.1主要功能参数 (24)第7章 MODBUS通讯协议 (69)第8章故障对策 (75)8.1变频器故障诊断和纠正措施 (75)8.2电动机故障和纠正措施 (78)第9章保养与维护 (80)9.1基本维护和检查方法 (80)9.2定期检查项目 (80)9.3变频器易损件更换 (81)9.4变频器的保修 (81)第10章功能参数简表 (82)附录一简单应用举例 (97)第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
{品质管理质量认证}佳乐变频器JR说明书佳乐变频器JR是一种用于驱动电动机的设备，具有很高的品质和质量认证。
在品质管理方面，佳乐公司采用了严格的质量管理体系，确保产品的每一个环节都符合国际标准和客户需求。
首先，佳乐公司在原材料选择方面非常重视。
所有的原材料都经过严格的筛选和测试，确保它们符合质量要求，并且能够达到产品的性能指标。
佳乐公司与多家供应商建立了长期的合作关系，能够为产品提供稳定的原材料供应。
其次，佳乐公司在生产过程中采用了先进的生产设备和工艺。
所有的生产设备都经过严格的筛选和测试，确保它们能够稳定可靠地工作，并且能够满足产品的生产需求。
佳乐公司也不断投资研发，引进新的生产设备和工艺，提高生产效率和产品质量。
另外，佳乐公司还采用了严格的质量控制措施。
在每个生产环节，都有专门的质量检测人员进行抽样检测，确保产品的质量符合要求。
佳乐公司还建立了一套完善的质量记录和追溯系统，能够随时追踪和记录产品的质量情况。
此外，佳乐公司还在产品研发和设计方面下了大量的功夫。
佳乐公司拥有一支专业的研发团队，他们不断进行技术创新和产品改进，以满足市场的需求和客户的要求。
佳乐公司还与国内外知名的研究机构和大学合作，进行技术共享和技术创新，不断提升产品的品质和性能。
最后，佳乐公司还通过多项国际质量认证来验证产品的品质。
佳乐公司的产品通过了ISO9001质量管理体系认证、CE认证等国际认证，证明其具备了符合国际标准和客户要求的品质。
总的来说，佳乐变频器JR具有很高的品质和质量认证。
在品质管理方面，佳乐公司采用了严格的质量管理体系，从原材料选择到生产过程再到最终产品的质量控制，都严格按照标准进行。
通过不断的技术创新和产品改进，佳乐公司不断提升产品的品质和性能。
而且，通过多项国际质量认证的认证，佳乐公司的产品品质得到了国际认可。
作为用户，你可以放心购买佳乐变频器JR，它将会为您提供高品质的驱动体验。

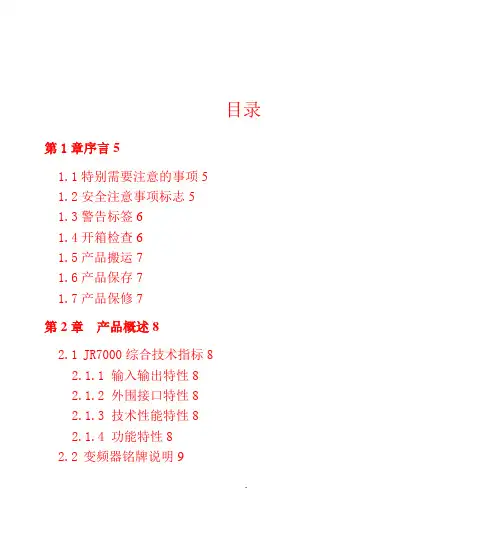

目录第1章序言51.1特别需要注意的事项51.2安全注意事项标志51.3警告标签61.4开箱检查61.5产品搬运71.6产品保存71.7产品保修7第2章产品概述82.1JR7000综合技术指标82.1.1 输入输出特性82.1.2 外围接口特性82.1.3 技术性能特性82.1.4 功能特性82.2变频器铭牌说明9.2.3变频器系列型号102.4变频器各部件名称说明12第3章安装153.1安装环境153.2安装方向与空间153.3多台变频器安装163.4变频器外形尺寸17第4章配线194.1外围设备的连线图194.2主回路接线端子图204.3主板控制端子234.4控制端子说明244.5主回路端子功能254.6标准连接图284.7主回路的连接29主回路电源侧的连接294.7.2 主回路变频器侧的连接302主回路电机侧的连接31接地线的连接314.8控制回路的连接32注意事项32控制板跳线意义32第5章操作面板与操作方法335.1操作面板说明335.1.1 面板示意图33指示灯说明345.2操作流程355.3试运行35运行前检查和准备35简单试运行36第6章详细功能说明386.1主要功能参数38第7章 MODBUS通讯协议99第8章故障对策105.8.1变频器故障诊断和纠正措施1058.2电动机故障和纠正措施108第9章保养与维护1109.1基本维护和检查方法1109.2定期检查项目1109.3变频器易损件更换1119.4变频器的保修111第10章功能参数简表112附录一简单应用举例1284第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板与元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路与零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！.警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
目录第1章序言 (5)1.1 特别需要注意的事项 (5)1.2 安全注意事项标志 (5)1.3 警告标签 (6)1.4 开箱检查 (6)1.5 产品搬运 (7)1.6 产品保存 (7)1.7 产品保修 (7)第2章产品概述 (8)2.1 JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2 变频器铭牌说明 (9)文档2.3 变频器系列型号 (10)2.4 变频器各部件名称说明 (12)第3章安装 (15)3.1 安装环境 (15)3.2 安装方向与空间 (15)3.3 多台变频器安装 (16)3.4 变频器外形尺寸 (17)第4章配线 (19)4.1 外围设备的连线图 (19)4.2 主回路接线端子图 (20)4.3 主板控制端子 (23)4.4 控制端子说明 (24)4.5 主回路端子功能 (25)4.6 标准连接图 (28)4.7 主回路的连接 (29)4.7.1 主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)24.7.3 主回路电机侧的连接 (31)4.7.4 接地线的连接 (31)4.8 控制回路的连接 (32)4.8.1 注意事项 (32)4.8.2 控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1 操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2 操作流程 (34)5.3 试运行 (35)5.3.1 运行前检查和准备 (35)5.3.2 简单试运行 (36)第6章详细功能说明 (38)6.1 主要功能参数 (38)第7章 ModBus通讯协议 (98)第8章故障对策 (104)文档8.1 变频器故障诊断和纠正措施 (104)8.2 电动机故障和纠正措施 (107)第9章保养与维护 (109)9.1 基本维护和检查方法 (109)9.2 定期检查项目 (110)9.3 变频器易损件更换 (110)9.4 变频器的保修 (111)第10章功能参数简表 (111)4第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！文档警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
加的功能。
载能力，而且支持 SVC 的转矩控制。
更丰富的功能，下表简单罗列了 JAC580 在 JR6000 基础上增全新的 SVC (无速度传感器矢量控制) 相比 JR6000 变频器，带来更好的低速稳定性，更强的低频带 全新的无速度传感器矢量控制算法支持差分编码器、开路集电极编码器、旋转变压器等。
丰富的编码器类型除有速度传感器失量控制、无速度传感器矢量控制、V/F 控制外，还支持 VF 分离控制。
丰富的控制方式支持三相交流异步电机的矢量控制。
相对于JR7000，JR6000 变频器主要在以下几个方面有明显提升: 请 外务中心联系。
客服电话: 400-680-9991令 如果您使用中有问题，请与本公司各区域代理商联系，或直接与本公司客户服恕不另行通知。
令 木公司致力于产品的不断改善, 产品功能会不断升级，所提供的资料如有变更，人 本手册中的图例仅为了说明，可能会与您订购的产品有所不同。
使用本产品时，请务必按规定装好外壳或遮盖物，并按照手册的内容进行操作。
@ 为说明产品的细节部分, 本手册中的图例有时为人卸下外单或安全遮盖物的状态。
注意事项 方便后续的使用参考。
维护检查等，使用前请务必认真阅读本说明书，设备配套厂家请将此说明书随设备发送给终端用户，本说明书介绍了 JAC580 系列变频器的功能特性及使用方法，包括产品选型、参数设置、运行调试、动。
功能强大。
可用于纺织、和造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱 JAC580 系列变频器是一款通用高性能电流矢量变频器，专用于驱动异步电机，支持多种 PG 卡等， 首先感谢您购买 JAC580 系列变频器!前 言一。
目录第1章序言 (5)1.1特别需要注意的事项 (5)1.2安全注意事项标志 (5)1.3警告标签 (6)1.4开箱检查 (6)1.5产品搬运 (7)1.6产品保存 (7)1.7产品保修 (7)第2章产品概述 (8)2.1JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2变频器铭牌说明 (9)1 / 1522.3变频器系列型号 (10)2.4变频器各部件名称说明 (12)第3章安装 (15)3.1安装环境 (15)3.2安装方向与空间 (15)3.3多台变频器安装 (16)3.4变频器外形尺寸 (17)第4章配线 (19)4.1外围设备的连线图 (19)4.2 主回路接线端子图 (20)4.3主板控制端子 (23)4.4控制端子说明 (24)4.5主回路端子功能 (25)4.6标准连接图 (28)4.7主回路的连接 (29)4.7.1 主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)4.7.3 主回路电机侧的连接 (31)4.7.4 接地线的连接 (31)4.8控制回路的连接 (32)4.8.1 注意事项 (32)4.8.2 控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2操作流程 (35)5.3试运行 (35)5.3.1 运行前检查和准备 (35)5.3.2 简单试运行 (36)第6章详细功能说明 (38)6.1主要功能参数 (38)第7章MODBUS通讯协议 (99)第8章故障对策 (105)8.1变频器故障诊断和纠正措施 (105)8.2电动机故障和纠正措施 (108)第9章保养与维护 (110)9.1基本维护和检查方法 (110)9.2定期检查项目 (110)9.3变频器易损件更换 (111)9.4变频器的保修 (111)第10章功能参数简表 (112)附录一简单应用举例 (128)第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。
这也可用来对不安全操作进行警戒！警告标记贴在变频器的前盖上。
使用变频器时要遵守这些指导。
如下图所示：图1－1 警告标签1.4 开箱检查1、确认变频器在运输过程中无任何损坏(机体上的损坏或缺口)。
2、确认包装箱中有无说明书和保修卡。
3、检查变频器铭牌并确认是否是您所订购的产品。
4、如果您订购了变频器的选配件，请先确认您收到的选配件是否是您所需要的。
5、如有任何疑问，请致电当地经销商。
1.5 产品搬运搬运时，请务必抓住机体底板，如果挪动变频器时仅仅抓住面板或其他非金属部位，则可能造成跌落或破损事故。
带包装多台叠放时，不能多于包装箱上标明的可叠放台数，否则可能损坏设备。
1.6 产品保存如果设备在调试之前要存放一段时间，请检查存入地点的环境状态。
变频器应存放在空气流通，周围介质温度在-25℃到+55℃范围内，空气最大相对湿度不超过90％，及无腐蚀性的气体、液体、无污垢的仓库中。
1.7 产品保修JR7000系列变频器的保修期为18个月，保修期从购买本产品之日算起。
厂商只对因产品设计和生产过程中出现的不当所造成的质量问题负责，对于本产品在运输或开箱过程中造成的人为损坏不承担责任，对于不正确的安装使用，如温度，灰尘，腐蚀等不符合规定的工作条件以及过载运行等造成的损坏，厂商不负责任。

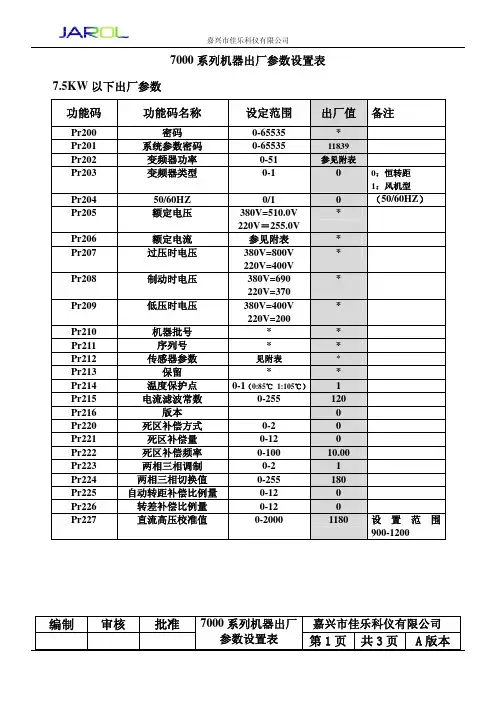

第2章产品概述2.1 JR7000综合技术指标2.1.1 输入输出特性输入电压范围：380/220V±15%输入频率范围：47～63HZ输出电压范围：0～额定输入电压输出频率范围：0～400HZ2.1.2 外围接口特性可编程数字输入：6路输入可编程模拟量输入：FV：0～10V输入，FI：0～20mA 输入开路集电极输出：1路输出(1.5KW以下)，2路输出（2.2KW以上）继电器输出：1路输出（1.5KW以下），2路输出（2.2KW以上）模拟量输出：1路输出，0～10V2.1.3 技术性能特性控制方式：SPWM过载能力：150%额定电流 60s；180%额定电流 10s起动转矩：1.0Hz/150%载波频率：1.0K～20.0KHZV/F曲线：可任意设定V/F曲线加减速控制：4段加减速时间任意选择2.1.4 功能特性频率设定方式：数字设定、模拟设定、串行通讯设定、多段速、PID设定PID控制功能多段速控制功能：8段速控制内置PLC功能：外控多段速，内控多段速转速追踪再起动功能：实现对旋转中的电机的无冲击平滑起动自动电压调整功能：当电网电压变化时，能自动保持输出电压恒定提供20多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能2.2 变频器铭牌说明1.系列定义:代表不同的系列，目前有JR7系列、JR8系列、JR9系列2.材质定义:0代表模块、1代表单管3.机型定义;0无意义(功率后面跟随G,P.G代表通用机,P代表风机水泵型)、1代表木工专用机4.暂不定义5.功率大小定义:数字表示功率大小,从0.2-315KW不等,G代表通用机P代表风机水泵型6.相数定义:三相380V用4表示、单相220V用S2表示、三相220V用2表示、三相220V和单相220V合一用S4表示7.外壳型号定义:根据此款机型所用外壳型号而定.2.4 变频器各部件名称说明1、0.75KW-1.5KW塑料外壳各部件图2－2 0.75KW-1.5KW塑料外壳各部件名称2、1.5KW-7.5KW塑料外壳各部件图2－3 1.5KW-7.5KW塑料外壳各部件名称图2－4 5.5KW～185KW（铁壳）变频器各部件名称图2-5 220KW以上变频器各部件名称第3章安装3.1 安装环境1、使用环境为-10℃～50℃，若环境温度超过40℃，请置于通风良好之处。
2、使用环境相对湿度必须在0％～95％之间，且无结露。
3、无水滴、蒸气、灰尘及油性灰尘之场所。
4、无漂浮性的尘埃及金属微粒。
5、固定无振动之场所。
6、无电磁杂讯干扰之场所。
7、无易燃物品，无放射性材料。
3.2 安装方向与空间为了使冷却循环效果良好，最好将变频器安装在垂直方向，因为变频器底部装有冷却风扇以强制制冷，其上下左右与相邻的物品和档板必须保持足够的空间。
如下图3－1所示：图3－1 安装空间距离图3.3 多台变频器安装图3－2 多台变频器安装示意图两台变频器采用上下安装时，中间要加导流板。
3.4 变频器外形尺寸0.4KW-1.5KW变频器外形尺寸图3－3 变频器外形尺寸示意图外形尺寸及安装尺寸（以三相380V等级为说明）第4章配线4.1 外围设备的连线图图4－1 外围设备连接图4.2主回路接线端子图0.4KW～1.5KW 主回路接线端子图4－2 0.4KW～1.5KW主回路接线端子图（塑壳）（220V）等级1.5KW～2.2KW 主回路接线端子(以实物为准)图4－3（220V等级）1.5KW～2.2KW主回路接线端子图（塑壳）2.2KW～4.0KW 主回路接线端子4.0KW～7.5KW 主回路接线端子（塑壳）图4－5 4.0KW～7.5KW功率段主回路接线端子图（塑壳）5.5KW～22KW 主回路接线端子（铁壳）图4－6 5.5KW～22KW功率段主回路接线端子图（铁壳）30KW～55KW 主回路接线端子图4－7 30KW～55KW功率段主回路接线端子图75KW～90KW 主回路接线端子图4－8 75KW～90KW功率段主回路接线端子图110KW～315KW 主回路接线端子图4－9 110KW～315KW功率段主回路接线端子图4.3 主板控制端子0.4KW～1.5KW控制端子图4－6 0.4KW～1.5KW功率段控制端子图（塑壳）2.2KW以上控制端子4.6 标准连接图图4－8 标准连接图注意：1.5KW（380V）以下变频器,少一路Y2输出和多功能继电器输出MC1,MB1,MA1。
4.7 主回路的连接4.7.1 主回路电源侧的连接4.7.1.1 断路器在三相交流电源和电源输入端子（R、S、T）之间，需接入适合变频器功率的断路器（MCCB）。
短路器的容量选为变频器额定电流的1.5～2倍之间。
4.7.1.2 电磁接触器为了能在系统故障时，有效的切除变频器的输入电源，可以在输入侧安装电磁接触器控制主回路电源的通断，以保证安全。
4.7.1.3 输入交流电抗器为了防止电网高压输入时，大电流流入输入电源回路而损坏整流部分元器件，需在输入侧接入交流电抗器，同时也可改善输入侧的功率因数。
4.7.1.4 输入侧噪声滤波器使用变频器时可能会通过电线干扰周围设备，使用此滤波器可以减小干扰。
如下图所示：图4－9 主回路电源侧连接图4.7.2 主回路变频器侧的连接4.7.2.1 直流电抗器直流电抗器可以改善功率因数，可以避免因接入大容量变压器而使变频器输入电流过大导致整流桥损坏，可以避免电网电压突变或相控负载造成的谐波对整流电路造成损害。
4.7.2.2 制动单元和制动电阻JR7000系列变频器在18.5KW以下机型内置制动单元，为了释放制动运行时回馈的能量，必须在＋、PR端连接制动电阻。
制动电阻的配线长度应小于5M。
制动电阻会因为释放能量温度有所升高，安装制动电阻时应注意安全防护和良好通风。
JR7000系列变频器18.5KW以上机型需外接制动单元，为了释放制动运行时回馈的能量，必要使用外部制动单元和制动电阻。
4.7.3 主回路电机侧的连接4.7.3.1 输出电抗器当变频器和电机之间的距离超过50米时，由于长电缆对地的寄生电容效应导致漏电流过大，变频器容易频繁发生过流保护，同时为了避免电机绝缘损坏，须加输出电抗器补偿。
4.7.3.2 输出侧噪声滤波器增加输出噪声滤波器可以减小由于变频器和电机之间电缆造成的无线电噪声以及导线的漏电流。
如下图所示：图4－10 主回路电机侧连接图4.7.4 接地线的连接为了保证安全，防止电击和火警事故，变频器的接地端子必须良好接地。
