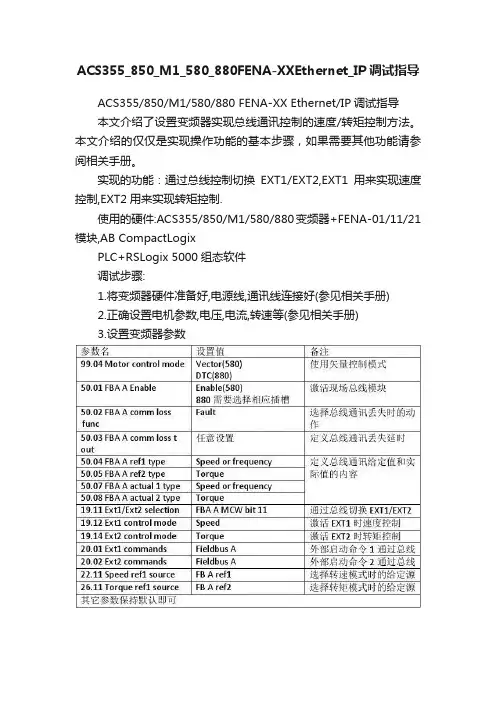

ACS355_850_M1_580_880FENA-XXEthernet_IP调试指导ACS355/850/M1/580/880 FENA-XX Ethernet/IP调试指导本文介绍了设置变频器实现总线通讯控制的速度/转矩控制方法。

本文介绍的仅仅是实现操作功能的基本步骤，如果需要其他功能请参阅相关手册。

实现的功能：通过总线控制切换EXT1/EXT2,EXT1用来实现速度控制,EXT2用来实现转矩控制.使用的硬件:ACS355/850/M1/580/880变频器+FENA-01/11/21模块,AB CompactLogixPLC+RSLogix 5000组态软件调试步骤:1.将变频器硬件准备好,电源线,通讯线连接好(参见相关手册)2.正确设置电机参数,电压,电流,转速等(参见相关手册)3.设置变频器参数4.设置通讯模块相关参数注:ACS880通讯模块为FBA A时是51组,FBA B时是54组5.进行PLC组态设置a.在RSLogix 5000中建立PLC组态,在硬件树中的Ethernet/IP设备上点击右键,选择”新建Module”b.在选择窗口中选择”常规以太网Module”,点击确定c.在弹出的窗口中进行如下设置,点击确定名称:可以任意指派通信格式:选择数据-INT,因为变频器的控制字,状态字,给定值等都是16位的IP地址:根据变频器上的设置指派连接参数区:输入汇编实例(Assembly instance)为52,大小3;输出汇编实例2,大小3此为ABB Drives命令格式的设置,如要使用其它格式参阅FENA-01/11/21手册d.在属性窗口中指定一个请求信息包间隔(RPI)时间e.将程序下载至PLC就可以进行正常通讯了,变量表中会自动建立变量,其中I.DATA分别为状态字,实际值1(转速),实际值2(转矩);O.DATA分别为控制字,速度给定,转矩给定变频器转速模式启动:控制字写入十六进制047Fh变频器转矩模式启动: 控制字写入十六进制0C7Fh变频器停止:向控制字写入十六进制047Eh速度给定:向速度给定寄存器相应速度,十进制20000对应最高转速,使电机反转只需写入负值即可转矩给定:向转矩给定寄存器写入相应转矩,十进制10000对应最大转矩,使转矩反向写入负值即可故障复位:向控制字写入十六进制04FEh。

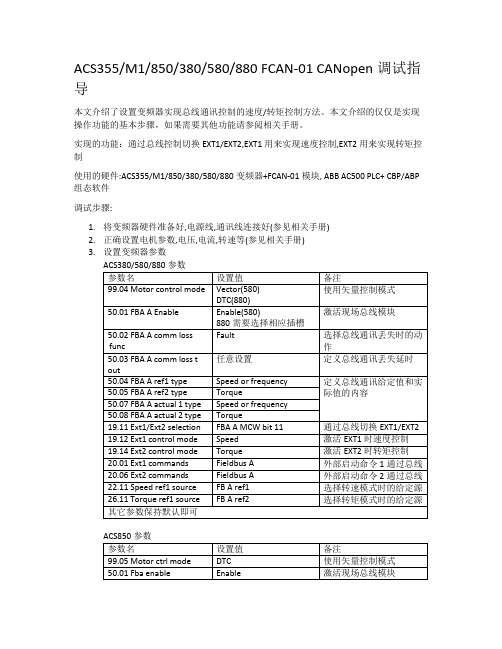

ACS355/M1/850/380/580/880 FCAN-01 CANopen调试指导本文介绍了设置变频器实现总线通讯控制的速度/转矩控制方法。

本文介绍的仅仅是实现操作功能的基本步骤，如果需要其他功能请参阅相关手册。

实现的功能：通过总线控制切换EXT1/EXT2,EXT1用来实现速度控制,EXT2用来实现转矩控制使用的硬件:ACS355/M1/850/380/580/880变频器+FCAN-01模块, ABB AC500 PLC+ CBP/ABP 组态软件调试步骤:1.将变频器硬件准备好,电源线,通讯线连接好(参见相关手册)2.正确设置电机参数,电压,电流,转速等(参见相关手册)3.设置变频器参数4.设置通讯模块相关参数设置通讯模块参数注:ACS880通讯模块为FBA A时是51组,FBA B时是54组刷新总线模块参数注:ACS880通讯模块为FBA A时是51组,FBA B时是54组5.进行PLC组态设置a.在AC 500组态软件中建立工程并配置好硬件组态并导入需要的eds文件。

注意eds文件要与使用的变频器型号、版本相对应b.在AC500的CANopen主站模块下插入需要的变频器型号，本例中使用ACS880，其他变频器配置方法相同c.配置CANopen主站模块及CANopen总线参数，Baudrate要与变频器设置一致。

本例中关闭了Heartbeat，实际可以根据自己的需要打开d.配置变频器从站设置，Node ID要设为与变频器一致。

建议开启Nodeguarding，以使从站掉线又恢复时可以自动回复。

e.配置PDO映射。

本例中只使用了RPDO1和TPDO1，所有的PDO的内容可以根据自己的需要自由定义。

PDO的COB-ID设定范围如下表：PDO的COB-ID可以设置为表中范围内的任意值，但一般建议将RPDO1的COB-ID设为200h+节点号，TPDO1的COB-ID设为180h+节点号，这样方便查找。

参数组一览表组内容页码01 实际值传动监测用基本信号。

11103 输入给定接收自各信号源的给定值。

11304 报警和故障最后发生的警告和故障信息。

11305 诊断传动维护相关的各运行时类型计数器和测量值。

11406 控制和状态字传动控制字和状态字。

11507 系统信息传动硬件和固件信息。

11910 标准 DI、RO数字输入和继电器输出的配置。

11911 标准 DIO、FI、FO频率输入的配置。

12212 标准 AI标准模拟输入配置。

12313 标准 AO标准模拟输出配置。

127 15 I/O 扩展模块安装在插槽 2 中的 I/O 扩展模块的配置。

133 19 运行模式外部控制位置源和运行模式选择。

138139 20 启动/停止/方向启动/停止/方向和运行/启动/点动允许信号源选择；正/负给定允许信号源选择。

21 启动/停车模式启动和停车模式；急停模式和信号源选择；直流励磁设置。

14722 速度给定选择速度给定选择；电动电位器设置。

15223 速度给定斜坡速度给定斜坡设置（为传动的加速率和减速率编程）。

15924 速度给定条件速度误差计算；速度误差窗口控制配置；速度误差步阶。

16225 速度控制速度控制器设置。

16326 转矩给定链转矩给定链设置。

167 28 频率给定控制链频率给定控制链设置。

17030 限值传动操作限制。

17831 故障功能配置外部事件；选择故障情况下传动的行为。

18232 监控信号监测功能 1...3 配置。

188 34 定时功能定时功能的配置。

192198 35 电机热保护电机热保护设置，如温度测量配置、负载曲线定义和电机风机控制配置。

36 负载分析器峰值和幅度记录器设置。

20537 用户负载曲线用户负载曲线的设置。

20740 过程 PID 参数集 1过程 PID 控制参数值。

21041 过程 PID 参数集 2过程 PID 控制的第二组参数值。

21943 制动斩波器内部制动斩波器的设置。

—LOW VO LTAG E AC DR I V E SABB general purpose drivesACS580, 0.75 to 500 kWDesigned to simplify driveselection, set up, operation andmaintenance, the ACS580 generalpurpose drives conquer moreapplications in more industrieswithout the head scratchingcomplexities.One product, many applicationsThe drive includes all the essential components for typical lightindustry applications. The ACS580 is ready to control compressors,conveyors, mixers, chippers, extruders, as well as many other variableand costant torque applications.Reliability and constant high qualityACS580 drives are designed for customers who value high quality androbustness in their applications. Coated control boards, high enclosureclasses, and motor temperature monitoring along with supervision andother protection functions ensure your processes will run smoothly – evenin harsh conditions. In addition, all the drives are tested during productionat maximum temperature and with nominal loads. We make sure thedrives perform as they should so you do not need to worry about it.Easier than ever beforeACS580 drives have all the essential features built-in, reducingcommissioning and setup time. The assistant control panel with a broadset of languages is standard for ACS580 drives. It can be also upgradeto an optional Bluetooth® control panel for wireless commissioning andmonitoring. Primary settings and control macros ensure quick setup andthe help button on the control panel offers instant advice in unclearsituations.Instant availabilityACS580 products are available from central stocks around the world forimmediate delivery up to 500 kW. The product is also widely availablefrom ABB distributors globally.3A U A 0000089905 R E V J 11.2.2019—For more information please contact your local ABB representative or visit://drives/drivespartners/motors&generators—We reserve the right to make technical changes or modify the contents of this document without prior notice. With regard to purchase orders, the agreed particulars shall prevail. ABB does not accept any responsibility whatsoever for potential errors or possible lack of information in this document.We reserve all rights in this document and in the subject matter and illustrations contained therein.Any reproduction, disclosure to third parties or utilization of its contents – in whole or in parts – is forbidden without prior written consent of ABB. Copyright© 2019 ABB. All rights reserved.—Technical dataEssential features inside• Integrated safe torque off (STO)• Removable Modbus RTU terminal• Two option slots, one for a fieldbus adapter and one for an I/O extension • External +24 V AC/DC• USB interface for PC tool connection • Optimized DC choke • Integrated EMC filterGet started, without the hassle• Optional Bluetooth assistant control panel for controlling the drive up to 75 meters and out of the arc flash boundary • Connection to all major industrial automation systems via plug-in fieldbus and Ethernet adapters• USB port for transferring information between PC and drive • Optional remote monitoring module for configuring the drive parameters, and monitoring various data such as load levels, runtime, energy consumption, I/O data, and bearing temperatures of the motor• Free DriveComposer software to program and monitor drive performanceLearn it once, use it everywhere• Common drives architecture enables a smooth transition to other all-compatible drives in the ABB portfolio, such as the ACS480 or ACS880• The drives share the same user interfaces and options, enabling users to use the knowledge gained with the ACS580 drives—There is more to this driveA wide power range includes drives for wallmounting, drive modules, and cabinet-built drives.Adaptive programming for customizing the drive for the application, without any previous programming knowledge.Motor control capabilities include asynchronous motors, permanent magnet motors and synchronous reluctance motors.—Simple. Connected. All-compatible.Online manuals for the ACS580 drivesVideo playlist: ACS580 how-tovideos。

检查输入电缆、电机电缆和电机的绝缘状况将输入电缆连接到变频器前，请检查电缆的绝缘状况。

检查电缆与变频器断开连接时电机电缆和电机的绝缘状况。

使用 1000 V DC 的测量电压来测量每条相导线与保护接地导线之间的绝缘电阻。

ABB 电机的绝缘电阻必须超过 100 Mohm （25°C 或 77°F 时的参考值）。

对于其他电机的绝缘电阻，请参见制造商的说明。

注意：电机机壳内的湿气会降低绝缘电阻。

如果怀疑有湿气，请干燥电机并重新测量。

连接到供电网络。

有关如何处理的信息，请参见ACQ531-01 硬件手册 B0-B2 (3AXD50000728237 [ 中文]）的电气安装一章。

连接动力电缆⏹接线图端子尺寸：B0…B2: 0.14…1.5 mm 2(所有端子)紧固力矩：0.5…0.6 N·m (0.4 lbf·ft)注：1)该信号源由外部供电。

参见制造商的的说明。

要使用由变频器辅助电压输出供电的传感器，请参阅变频器硬件手册 中电气安装一章的“两线制和三线制传感器的连接示例”一节。

2)对于控制电缆，在接地夹下方的接地架上对电缆的外屏蔽层进行 360 度接地。

3)出厂时已通过跳线连接。

4)注：对数字信号使用屏蔽双绞线。

安装可选模块（如果有）参见 ACQ531-01 硬件手册 B0-B2 (3AXD50000728237 [ 中文]）的电气安装 一章。

设置频率给定值子菜单“主”菜单项目具有您可以更改设置并设置操作的子菜单。

某些子菜单还具有菜单和/或选项列表。

子菜单的内容取决于变频器型号。

警告！ 请遵守这些说明。

忽略这些说明可能会导致受伤、死亡或设备损坏：不合格的电工不得执行电气安装作业。

在主电源接通时，请勿对变频器、电机电缆和电机进行作业。

如果变频器已连接到输入电源，请在断开输入电源后等待 5 分钟。

—ABB 水行业专用变频器ACQ531-01 变频器外形尺寸 B0 至 B2快速安装和启动指南ohmM 3~U1V1W1PE输入信号输出信号• 控制地(手动/自动)选择 (DI3)• 手动-频率给定值(AI1)• 手动-启动/停止选择(DI1)• 自动-频率给定值(AI2)• 自动-启动/停止选择 (DI6)• 模拟输出 AO1：输出频率• 模拟输出 AO2：电机电流• 继电器输出 1：准备就绪• 继电器输出 2：运行•继电器输出 3：故障 (-1)给定频率旋转方向 - 正向或反向当前故障当前报警启动和停止变频器要启动变频器，请按基本控制盘上的启动按钮。

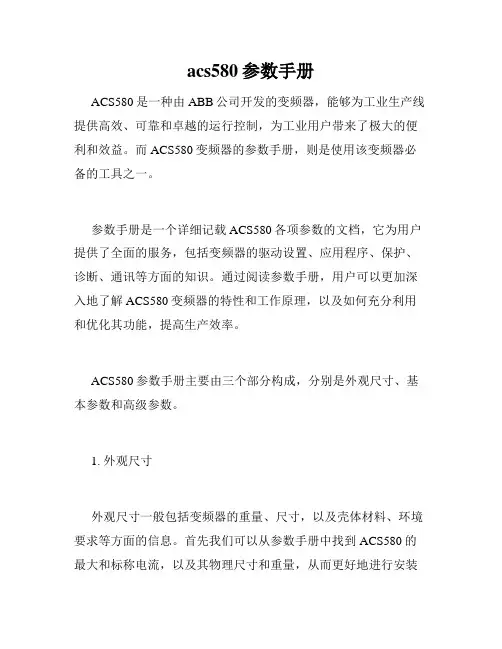

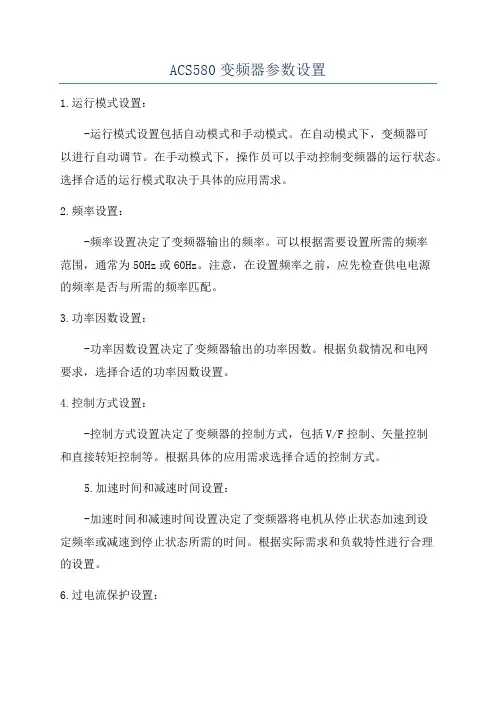

acs580参数手册ACS580是一种由ABB公司开发的变频器，能够为工业生产线提供高效、可靠和卓越的运行控制，为工业用户带来了极大的便利和效益。

而ACS580变频器的参数手册，则是使用该变频器必备的工具之一。

参数手册是一个详细记载ACS580各项参数的文档，它为用户提供了全面的服务，包括变频器的驱动设置、应用程序、保护、诊断、通讯等方面的知识。

通过阅读参数手册，用户可以更加深入地了解ACS580变频器的特性和工作原理，以及如何充分利用和优化其功能，提高生产效率。

ACS580参数手册主要由三个部分构成，分别是外观尺寸、基本参数和高级参数。

1. 外观尺寸外观尺寸一般包括变频器的重量、尺寸，以及壳体材料、环境要求等方面的信息。

首先我们可以从参数手册中找到ACS580的最大和标称电流，以及其物理尺寸和重量，从而更好地进行安装和布线。

其次，参数手册还提供了变频器的环境要求，如安装温度、海拔高度、存储温度、防护等级等，以便用户在安装过程中更好地区分环境条件和要求。

2. 基本参数基本参数主要指ACS580变频器的一些核心参数，如额定电压、额定功率、输出电流等，这些参数通常会根据用户的需求和应用场景进行调整和设置。

同时，参数手册也为用户提供了详细的参数设置方法，以便于用户根据自己的需求来对变频器进行调整和操作。

例如，当用户需要对输出电流进行更进一步的限制时，可以通过查看故障诊断代码和参数表格中的信息，来迅速定位和消除故障。

3. 高级参数高级参数涵盖了ACS580变频器更深层次的功能设置和参数设置。

用户可以通过参数手册了解到变频器的多种工作模式，如开环控制、闭环控制、恒扭矩控制、向量控制等，以及每种控制模式的参数设置方法和相关的示例应用场景。

此外，参数手册还介绍了ACS580变频器的多种保护功能，如过压、过流、过载、短路、欠压保护等，用户可以根据自己的需要设置不同的保护参数，以确保安全可靠的运行。

从以上介绍可以看出，ACS580参数手册对于使用该变频器的用户来说是非常重要的工具。

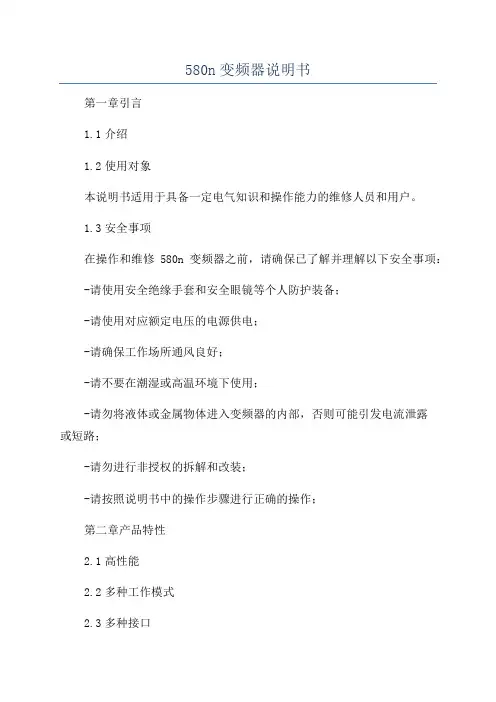

580n变频器说明书第一章引言1.1介绍1.2使用对象本说明书适用于具备一定电气知识和操作能力的维修人员和用户。

1.3安全事项在操作和维修580n变频器之前，请确保已了解并理解以下安全事项：-请使用安全绝缘手套和安全眼镜等个人防护装备；-请使用对应额定电压的电源供电；-请确保工作场所通风良好；-请不要在潮湿或高温环境下使用；-请勿将液体或金属物体进入变频器的内部，否则可能引发电流泄露或短路；-请勿进行非授权的拆解和改装；-请按照说明书中的操作步骤进行正确的操作；第二章产品特性2.1高性能2.2多种工作模式2.3多种接口2.4全方位保护功能第三章产品参数3.1基本参数-额定输入电压范围：AC380V±10%-额定输出电压范围：AC0-380V-额定输出功率范围：0.75kW-500kW3.2控制参数-控制方式：V/F控制、矢量控制-控制精度：±3%-调速范围：0-100%3.3保护参数-过流保护：设备过载时自动停机-过热保护：设备温度过高时自动停机-短路保护：设备短路时自动停机第四章使用方法4.1连接电源-将输入电源与580n变频器的输入端子连接，并确保电源电压符合规定范围。

-检查电源线是否接地良好。

4.2连接电机-将电机与580n变频器的输出端子连接，并确保连接牢固可靠。

-检查电机绕组是否接错或短路。

4.3参数配置-根据实际需求，通过控制面板或软件配置580n变频器的参数，如控制方式、控制精度、调速范围等。

4.4启动调试-按照说明书中的启动流程进行调试，检查设备各项功能是否正常。

-如有异常情况，及时停机并进行故障排除。

第五章故障排除5.1故障代码5.2常见故障及处理方法-电源故障：检查输入电源是否正常，是否符合额定电压范围。

-过载故障：检查负载是否过大，是否超过额定输出功率范围。

-温度故障：检查设备是否过热，工作环境是否通风良好。

第六章结束语6.1感谢使用6.2保修服务本产品提供一年免费保修服务，详情请参阅保修卡。

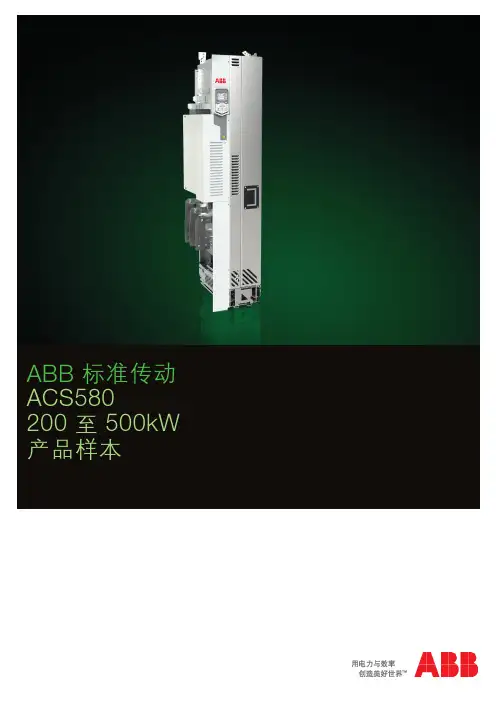

ABB标准传动ACS580200 至 500kW产品样本2 ABB ACS580 标准传动 | 产品样本内容3 全兼容ACS580标准传动4 简单与效率亦可兼得6 如何选择一款传动产品7 技术数据7 尺寸 8 额定值，类型和电压9 标准接口和插件扩展连接10 功能丰富的标准软件11 简便的传动调试和使用控制面板12 PC 工具用于传动监控和过程调整12 远程监控13 灵活地连接到自动化网络14 用于功能扩展的输入/输出可选件15 EMC– 电磁兼容性15 冷却和噪音等级16 熔断器16 du/dt 滤波器16 制动斩波器17 R9 标准配置和可选件18 R10&R11 标准配置和可选件全兼容的概念很简单：一个更符合您的应用、适合您的客户、业务和环境目标的传动单元，会使您更快的开始享受它所带来的益处。

在选择传动时，因为传动的许多内置功能简化了选择过程，为您节省了时间。

范围广泛的可选件更易于传动的功能扩展。

这些简单的特性同样也延续到了传动的安装和调试中。

先进的用户界面和传动设计使安装和设置变得更容易和最优化。

由于传动确保了您的生产效率、可靠的运行，从而降低您的成本和对环境的影响。

控制盘和PC 工具可以帮助您监控与分析传动，这样一来，您可以对传动进行微调以获得更多的应用而消耗更少的能源。

ACS580传动是ABB 全兼容传动家族的一分子。

ACS580和其它全兼容传动共享相同的架构和用户界面。

一旦您使用了一个全兼容的传动，你就可以使用其它所有全兼容传动。

每一次新的安装都是您知识的积累，从而拥有更有效的应用和业务。

总而言之，全兼容意味着更好的商业意识。

全兼容对您意味着什么全兼容ACS580标准传动ACS580传动是全兼容ABB标准传动。

它将复杂的控制流程变得简单有效。

ACS580传动单元在不同行业中可应用的范围很广泛，但设置或调试却非常简便。

控制盘初始设置菜单的助手功能为您提供智能、快捷的方式来快速调试与运行传动单元。

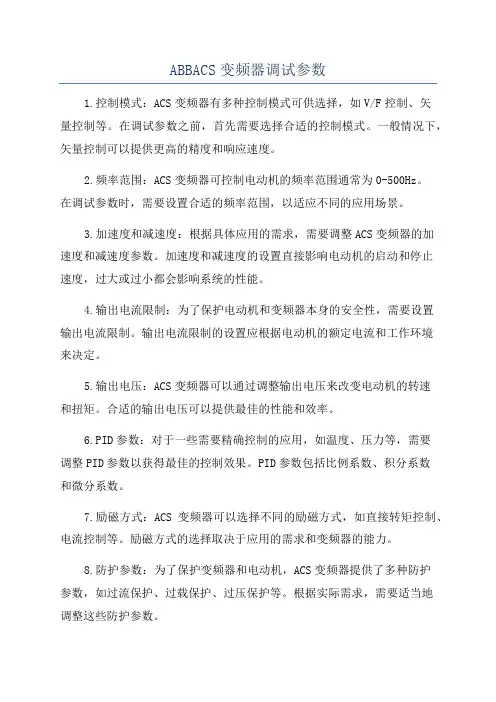

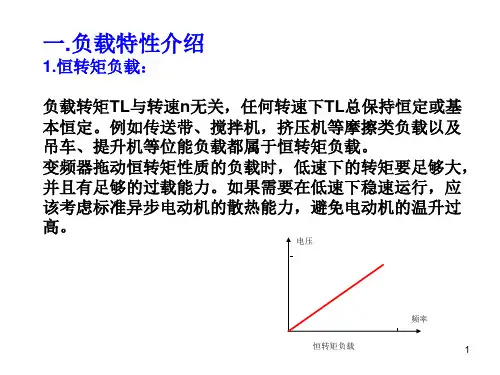

ABBACS变频器调试参数1.控制模式：ACS变频器有多种控制模式可供选择，如V/F控制、矢量控制等。
