图解综合布线系统管路与线缆布设施工缆线的布放1.缆线的型式、规格应与设计规定相符；2.缆线在各种环境中的敷设方式、布放间距均应符合设计要求；建筑内各种布线方式示意图3.缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤；4.缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确.标签应选用不易损坏的材料；5.缆线应有余量以适应终接、检测和变更，缆线预留长度按照电信间、设备间内安装的机架数量以及在同一架内、不同架间进行终接和变更的需要进行预留.对绞电缆预留长度在工作区为3~6cm，电信间宜为0.5~2m，设备间宜为3~5m；光缆布放路由宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度；建筑物内布线路由示意图6.缆线的弯曲半径应符合下列规定：(1)非屏4对对绞电缆的弯曲半径应至少为电缆外径的4倍(2)屏蔽4对对较电缆的弯曲半径应至少为电缆外径的8倍;(3)主干大对数对绞电缆的夸曲半径应至少为电缆外径的10倍;(4)2芯或4芯水平光缆的弯曲半径应大于25mm;其他芯数的水平光缆、主干光缆和室外光缆的夸曲半径应至少为光缆外径的10倍;(5)当缆线采用电缆桥架布放时,桥架内侧的弯曲半径不应小于0.3m。
缆线吊顶内敷设方式7缆线应远离高温和电磁于扰的场地8缆线间的最小净距应符合如下设计要求(1)电源线、综合布线系统缆线应分隔布放,并应符合相关规定;(2)综合布线与配电箱、变电室、电梯机房、空调机房之间最小净距宜符合相关规定;(3)建筑物内电、光缆暗管敷设与其他管线最小净距应符合相关规定(4)综合布线缆线宜单独敷设,与其他弱电系统各子系统缆线间距应符合设计要求缆线地面穿管敷设方式(5)对于有安全保密要求的工程，综合布线缆线与信号线、电力线、接地线应符合相应的保密规定，对于具有安全保密要求的线缆应釆取独立的金属管或金属线槽敷设(6)屏蔽电缆的屏蔽层端到端应保持完好的导通性,由于屏蔽布线系统的屏蔽效果与系统投入运行后的各系统设备配置、建筑物内外电磁干扰环境变化等因素密切相关,并且现场测试仪仅能对屏蔽电缆屏蔽层两端做导通凋试,目前尚无有效的现场检测手段对屏蔽效果的其他技术参数(如耦合衰减值等)进行测试,因此应根据相关标准或生产厂家提供的技术参数进行对比验收。
综合布线系统的结构结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构,它一般可分为六个子系统:1工作区子系统包括从终端设备出线，到信息插座的整个区域.工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和信息口I/O之间搭桥.在进行终端设备和I/O连接时，可能需要某种传输电子装置，但是这种装置并不是工作区子系统的一部分. 例如，调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号.2水平布线子系统由建筑物各层配电间至各个水平区之间的电缆组成.水平布线子系统是整个布线系统的一部分，将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座上. 在现有建筑物内，垂直干线子系统都由光缆组成；而水平电缆数限制为4对UTP (非屏蔽双绞线)及光缆（语音），它们能支持大多数现代通信设备. 在需要某些带宽应用时，可以采用光缆到桌面.3管理子系统由各层分设的配电间构成.管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。
交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路.I/O位在用户工作区和其他房间，使你在移动终端设备时能方便地进行插拔.在使用跨接线或插入线时，交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线，可将交叉连接处的两条导线端点连接起来；插入线包含几根导线，而且每根导线末端有一个连接插座重新提供一种简易的方法，而且不需要安装跨接线时使用的专用工具.互连完成交叉连接的相同目的，但不使用跨接线或插入线，只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆.4垂直干线子系统由连接设备间与各层配电间的干线电缆构成.干线子系统是整个建筑物综合布线系统的一部分. 它提供建筑物的干线(馈电线)电缆的路由. 它通常是在两个单元之间，特别是在位于中央点的公共系统设备处，提供多个线路设施; 该子系统由所有的布线电缆组成，或者由导线和光缆以及将此光缆连到其它地方的相关支撑硬件组合而成；传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆或从主要单元(如计算机房或设备间和其他干线间)来的电缆.为了与建筑群中的其他建筑物进行连接和通信，干线子系统把设备间的中继线和布线叉连接点与建筑物之间设施相连，以组成建筑群子系统.5设备间子系统通常位于主机房内，使主干线经跳线架连接到各系统主机.设备布线子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来. 该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来; 该子系统还包括设备间和邻近单元(如建筑物的入口区)中的导线, 这些导线将设备或雷电保护装置连接到符合美国电气法规(NEC)的有效建筑物接地点.一般设备间子系统分作两部分考虑：第一部分为计算机房，放置网络设备，在网络设备上可接服务器、主机等；第二部分为通信中心，放置PABX及边接PABX与垂直干缆的主配线架等。

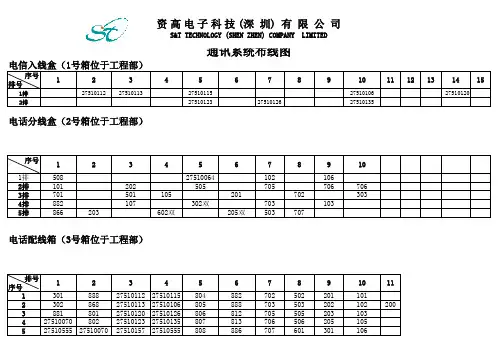

对讲系统现场布线要求1、 通讯线布线标示要求①每条（一段）通讯线两端需有挂牌标识，驳接点处也需挂牌标识，如下图；②弱电房：如果通讯线存在干线和支线，必须标明干线进出的地方，以及支线去向哪个机房； ③电梯机房：引入及引出电梯机房的通讯线，应标明来、去的地点； ④监控中心：引入监控中心的通讯线，应标明每条缆线来于何处。
2、 敷设要求①通讯线必须避开动力线、变压器、中央空调、广播、有限电视等干扰源； ②通讯线不能布放于电梯、供水、供气、供暖、强电等竖井中；③通讯线布线区域内，存在电磁干扰场强大于3V/m 时，必须采取防护措施：加金属管槽或钢管保护缆线；④通讯线必须与附近可能产生高频电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距（15cm 以上）。
3、 通讯线与电力电缆的间距要求参考<<GBT-T-50311-2007建筑与建筑群综合布线工程系统设计规范>>，通讯线与电力电缆的间距要求应符合下列表规定：①通讯线与220V 、380V 电力电缆的间距建筑1建筑2建筑3建筑n注：a、当380v电力电缆<2kV.A，双方各自在接地的线槽中，且双方的平行长度≤10m时，最小间距可以是10mm。
b、数字对讲的电话线和普通电话线在同一个金属管槽或钢管中，两线之间平行距离必须>10mm；不得缠绕在一起。
c、当平行长度>10m以上时，通讯线与电力电缆的间距应>1.5m。
②墙上敷设的缆线与其他管线的间距应符合下表的规定注：如墙壁缆线敷设高度超过6000mm时候，与避雷引下线交叉净距应按下式计算：S≥0.05L——式中：S—交叉净距（mm）；L—交叉处避雷引下线距地面高度（mm）。
4、敷线注意事项①敷设通讯线时,不许损坏护套；当电线在金属线槽中时,金属线槽接驳处必须良好导通，金属线槽做好接地措施（必须良好接地，接地电阻小于4欧）；②监控中心预留的通讯线必须满足要求：通讯线应到达监控中心对讲主机后，再多预留2米以上线缆；③电梯机房预留的通讯线必须满足要求：通讯线应到达电梯控制柜处后，再多预留2米以上线缆；④现场施工需有布线图，施工过程中将每段通讯线两端的挂牌标识、驳接点挂牌标识以及位置在布线图上标注清楚，以便查线使用；⑤现场线缆需有合格证书（需附有该线缆所符合的国标／厂标型号）⑥通讯线驳接点不能设置在容易进水的地方、不能设置在不易打开的空间；⑦通讯线不得浸泡在水中，也都不能浸泡在具腐蚀性的液体中；⑧通讯线路在垂直弱电井中，每2米需安装一个固定点；⑨通讯线接头的塑料外皮剥离长度应规范操作，即不可裸露铜线过短造成接触不良，也不可裸露铜线过长以免短路造成设备的毁坏，影响系统的正常工作；⑩对于终端与电梯机柜之间的线材布线，不能与380V或220V的电力线走在同一金属槽。
