综合布线最详细的讲解

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

综合布线工具
线缆敷设工具
缆线端接工具
管槽和设备安装工具
线缆敷设工具
综合布线产品

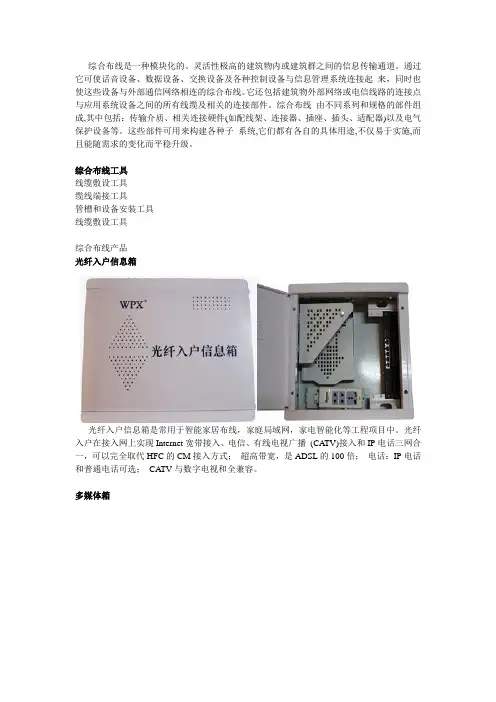

光纤入户信息箱
光纤入户信息箱是常用于智能家居布线，家庭局域网，家电智能化等工程项目中。

光纤入户在接入网上实现Internet宽带接入、电信、有线电视广播(CA TV)接入和IP电话三网合一，可以完全取代HFC的CM接入方式；超高带宽，是ADSL的100倍；电话：IP电话和普通电话可选；CA TV与数字电视和全兼容。

多媒体箱
广泛应用于智能家居、智能建筑、建筑智能化、智能电气、弱电工程、系统集成、弱电工程等工程项目中。

其主要用于对家庭弱电信号进行统一管理分配布线的作用，包括网络、电话、电视、安防等弱电布线，主要避免弱电信号受强电的干扰，提升家庭生活质量。

综合布线基础知识综合布线是指在建筑物内部，通过电缆系统将各种信息传输设备连接起来，实现数据、语音、视频等信息的传输和共享。

综合布线作为现代建筑物的基础设施之一，扮演着至关重要的角色。

本文将从综合布线的定义、分类、组成部分以及设计原则等方面进行详细介绍。

一、综合布线的定义综合布线是一种基础设施技术，用于在建筑物内部实现各种信息传输设备之间的连接和通信。

它可以同时传输数据、语音、视频等各种信号，为建筑物内部提供高效、稳定的信息传输通道。

二、综合布线的分类根据应用环境的不同，综合布线可以分为以下几类：1. 局域网布线（LAN）：用于建筑物内部的数据通信，包括办公室、学校、医院等场所的计算机网络。

2. 电话布线（Telecom）：用于传输语音信号，包括电话线路、传真设备等。

3. 电视布线（TV）：用于传输视频信号，包括电视信号、监控摄像头等。

4. 控制布线（Control）：用于传输控制信号，包括自动化设备、楼宇管理系统等。

三、综合布线的组成部分综合布线系统主要由以下几个组成部分构成：1. 传输介质：综合布线系统常用的传输介质包括双绞线、光纤、同轴电缆等。

不同的传输介质具有不同的传输性能和传输距离，根据实际需求选择合适的传输介质。

2. 连接硬件：综合布线系统的连接硬件包括插座、连接器、面板等。

它们负责将传输介质与终端设备连接起来，确保信号的传输质量和稳定性。

3. 终端设备：综合布线系统的终端设备包括计算机、电话、电视、监控摄像头等。

它们通过连接硬件与综合布线系统相连，实现信息的接收和发送。

四、综合布线的设计原则在进行综合布线设计时，需要遵循以下几个原则：1. 标准化：综合布线系统的设计应符合相关的国际或行业标准，确保系统的互操作性和兼容性。

2. 可扩展性：综合布线系统的设计应具备一定的扩展性，能够满足未来的信息传输需求。

3. 安全性：综合布线系统的设计应考虑信息的安全性，采取相应的安全措施，防止信息泄露和非法访问。

最全综合布线系统知识（图文）综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。

工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。

包括：信息插座、插座盒、连接跳线和适配器组成。

水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

管理子系统管理子系统设置在楼层分配线设备的房间内。

管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。

管理子系统应采用单点管理双交接。

垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。

一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。

设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。

设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。

它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。

常用名词1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。

2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。

综合布线基础知识综合布线是指将各种通信设备通过一定的方式和规范连接起来，形成一个整体的网络系统。

它是现代建筑物中不可或缺的一部分，为各种信息的传输提供了可靠的基础。

一、综合布线的作用综合布线的主要作用是实现各种设备之间的连接和信息传输。

它能够满足不同设备和系统之间的互联互通需求，如计算机网络、电话系统、安防系统等。

通过综合布线，各种设备可以共享资源，提高工作效率，降低成本。

二、综合布线的组成部分1. 水平布线：水平布线是指建筑物内部的布线系统，将各个工作区域的设备连接到配线架上。

水平布线通常采用双绞线或光纤作为传输介质。

2. 垂直布线：垂直布线是指建筑物内不同楼层之间的布线系统，将各个楼层的配线架连接起来，形成一个整体的网络系统。

3. 配线架：配线架是综合布线系统中的重要组成部分，它提供了连接和管理各种设备的接口。

配线架通常分为主配线架和水平配线架两种类型。

4. 端口：端口是指配线架上的接口，用于连接各种设备。

不同设备通常具有不同类型的端口，如RJ45接口、SC接口等。

5. 线缆：线缆是综合布线系统中的传输介质，常见的线缆有双绞线、光纤和同轴电缆等。

不同类型的线缆适用于不同的应用场景。

三、综合布线的分类根据国际标准，综合布线可以分为五个类别，即Cat5、Cat5e、Cat6、Cat6a和Cat7。

这些分类主要根据线缆的传输性能来划分，不同类别的线缆适用于不同的网络需求。

1. Cat5：传输带宽为100MHz，适用于传输速率不超过100Mbps的网络。

2. Cat5e：传输带宽为100MHz，适用于传输速率不超过1Gbps的网络。

3. Cat6：传输带宽为250MHz，适用于传输速率不超过10Gbps的网络。

4. Cat6a：传输带宽为500MHz，适用于传输速率不超过10Gbps的网络，且支持更远的传输距离。

5. Cat7：传输带宽为600MHz，适用于传输速率不超过10Gbps的网络，且具有更好的抗干扰性能。

2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内，以实现数据、语音、视频等多种信号的传输。

它是建筑物内部通信设备的基础建设，对于现代化办公、住宅环境的建立和提高提供了有力的保障。

综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。

二、综合布线施工前期准备1. 设计阶段：确定弱电系统的需求，包括数据、语音、视频传输的类型和数量，以及接口类型和布置方式等。

2. 材料选择：选择适合具体场景的弱电设备，包括网线、光纤、设备支架等。

3. 材料预订：根据设计方案，提前预订所需的材料，以确保施工过程的顺利进行。

4. 动力施工准备：布线前需要与动力施工方沟通，确定共用的通道和设备间。

三、综合布线施工的基本流程1. 开槽和铺管：根据布线方案，使用电刨、开槽机等工具开槽，铺设管道，将弱电线缆引入管道。

2. 弱电线缆布线：根据设计方案，将弱电线缆从起始点引入管道，沿着预定的路径进行布线。

3. 弱电设备安装：根据布线方案，将各种弱电设备（如交换机、路由器、配线架等）安装在预留位置上。

4. 终端设备连接：将终端设备（如电脑、电话等）通过网线、光纤等连接到交换机、配线架上。

5. 验收测试：使用专业测试设备对布线的质量进行检测，包括信号强度、传输速度等方面的测试。

6. 杂物清理：清理施工过程中产生的杂物和垃圾，保持施工现场的整洁。

四、综合布线施工的注意事项1. 安全第一：施工过程中要注意工作场所的安全，做好防护措施，避免人员和设备受到损害。

2. 施工质量：严格按照设计方案进行施工，做好线缆标识和布线记录，确保布线质量和后期维护。

3. 材料使用：选择合格的弱电设备和材料，确保其符合相关标准，并严格按照要求进行使用。

4. 环境保护：注意施工对环境的影响，做好施工现场的清理工作，避免对环境造成污染。

5. 工期控制：合理安排施工工期，做好施工计划和进度管理，确保项目能够按时完工。

综合布线系统基础知识及施工要点一、综合布线是什么？所谓综合布线系统，就是一套用于建筑物内或建筑物群之间的、模块化的、灵活性极高的信息传输通道，是一个支持语音、图形、影像等各种信息传输的布线系统。

它能够实现多产品的兼容，模块化更新、拓展和重组，既满足了用户对现代化系统的要求又节约了维护成本。

综合布线一般采用高品质标准材料，统一进行规划设计，采用标准化的组合压接方式组成一套完整的布线系统，所以综合布线系统是现代化互联智能控制系统的重要组成部分，是互联网络的基础。

二、综合布线系统的组成综合布线系统采用是开放式的星型拓扑结构，在该结构中各个分支的子系统都是相对独立的作业单元。

综合布线系统由六个子系统组成：工作区子系统、水平区干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统。

综合布线系统一般由几种不同功能的部件组成，包括传输介质（非屏蔽双绞线、大对数电缆和光纤等）、设备连接硬件（如配线架、连接转换器、适配器、标准信息插座、插头等）以及相适应的电器保护设备等。

这些部件构成各种不同功能子系统，它们都有各自的具体职能，采用通用标准建设，这样就易于整个系统的构建，而且可以根据实际需求变化不断完善升级。

随着现代技术的发展，智能化设备对互联网络的依赖越来越严重，人们对综合布线的意识和要求不断提高，相信综合布线技术的开放性、可靠性和兼容性会进一步提高。

1.工作区子系统（Work Location )工作区子系统主要负责完成各个信息点与设备终端的匹配与连接。

该系统主要包括机房内各服务器分布下来的面板及信息插座（FD-TO)、连接信息插座和终端设备的跳线和适配器等非有源配件。

其中，现代化的信息插座都应该支持多种多媒体设备，包括计算机、电话、数据终端和显示器等（为这些设备预留的相关物理接口可以统称成为信息点，有时具体来讲信息点可以指代计算机，语点可以指代电话机）。

其中双绞线可分为屏蔽双绞线与非屏蔽双绞线（UTP)，大多数局域网采用非屏蔽双绞线作为局域网内传输介质来组网，网线则由一定距离长度的双绞线与RJ45头（俗称“水晶头”的一种，为塑料接头）组成。

综合布线知识点综合布线是指在建筑物或办公场所内，对网络、电话和其他数据通信设备进行有序连接的过程。

它是建筑物内部的基础设施，直接关系到数据通信的稳定性和可靠性。

下面是一些关于综合布线的知识点，希望能够帮助你理解和应用综合布线技术。

1.布线系统的分类：综合布线系统可以分为两类：水平布线和垂直布线。

水平布线是指建筑物内部不同楼层或不同房间之间的布线，通常包括光缆、高速以太网电缆和电话线等。

垂直布线是指建筑物内部不同楼层之间的布线，通常使用光纤电缆。

2.布线系统的组成：综合布线系统由多个组成部分组成，包括垂直和水平布线电缆、连接器、设备连接器、配线架、连接模块、配线管道及其它相关设备等。

3.不同的布线标准：综合布线系统一般遵循国际或行业标准，例如ISO/IEC11801、TIA/EIA-568和EN50173等。

这些标准规定了布线系统的要求、测试方法和性能参数等。

4.不同类型的布线电缆：布线系统中常用的电缆包括双绞线、光纤电缆和同轴电缆。

双绞线可分为不同类别，如Cat5e、Cat6、Cat6a和Cat7等，其传输带宽和距离有所不同。

光纤电缆可分为单模光纤和多模光纤，它们在传输距离和带宽上也有所不同。

5.布线系统的测试：为了确保布线系统的性能，需要对其进行测试。

测试的内容包括连接的合规性、传输性能（如带宽和衰减）以及物理链路的完整性和正常工作状态等。

6.布线系统的拓扑结构：布线系统的拓扑结构可以是星型、总线型或环形。

星型是最常用的拓扑结构，每个设备都与中心节点（例如配线架）相连。

总线型拓扑结构是所有设备连接在一条主干电缆上，而环形拓扑结构则是设备间形成一个环。

7.布线系统的容量和扩展性：在规划布线系统时，需要考虑当前和未来的数据需求。

布线系统需要具备足够的容量和扩展性，以适应日益增长的数据流量。

8.布线系统的标识和管理：为了方便管理和维护布线系统，每个布线点（例如插座、光纤接头等）都应该进行标识，并建立详细的记录。

综合布线基本知识综合布线是一项技术性极强的工作，它是现代化办公室、数据中心必不可少的基础条件之一。

综合布线是指通过在办公室、数据中心等场所内设计合理的光缆和电缆网络、安装标准化连接器、机架等设备来实现数据通信和电力传输，并且这种布线方式还支持网络新技术的应用。

下面我们通过对综合布线的基础知识的探讨，详细介绍综合布线的组成、分类、原则、应用以及维护等方面的问题，以供读者参考。

一、综合布线的组成综合布线的组成包括传输媒介、连接器、机柜和配线架等元件，其中最重要的是传输媒介和连接器。

1.传输媒介综合布线的传输媒介主要包括：铜缆、光缆、无线电波三种媒介，而在这三种媒介中，最为常见和主流的传输媒介是铜缆和光缆。

铜缆又分为双绞线和同轴电缆两种类型，其中双绞线又分为5类、5e类、6类、6A类、7类五种规格，而同轴电缆则分为50欧姆和75欧姆两种类型。

光缆则根据其研制材料的不同，可分为各种不同种类，例如：单模光缆、多模光缆等。

2.连接器相对于传输媒介，连接器或许更加复杂和多样化。

常见的连接器有fiber连接器、RJ45型插口、BNC型插座、LC、MT-RJ、SC和ST等等，每种连接器都有其独特的优缺点和适用场景。

一件成功的综合布线工程离不开合理选择连接器的格（种）式、品质和匹配。

无论是配线架和机柜还是光纤及铜缆，合适的连接器才能尽可能的发挥优点，让综合布线能够实现高质量的数据传输和电力传输。

3.机柜和配线架综合布线机柜是用于存放网络和服务器设备的容器，有固定式机柜、壁挂式机柜、移动式机柜等多种类型。

在安装配线时，需要使用到合适的机柜，不同的机柜有其各自的规格和使用方法，如果不合理的选择机柜，可能会影响整个综合布线的稳定性和可靠性。

配线架的作用是将墙上的或顶上的电线和数据线连接起来，它们能够桥接来自终端的信号，确保数据、电力的无误传输。

二、综合布线的分类根据不同的分类标准，综合布线可分为几种不同类型的布线方式。

下面我们介绍几种常见的。
