折弯机操作工艺指导书

10．操作工检验外观发现的质量问题，能返工返修的应给予返工返修处理，不能返工返修的直接报告质量检验员，由质检员给予记录处理，门架出现的质量问题可退回到仓库重新领取。
11．操作工检验发现的有质量问题产品应和合格品分开摆放，
12．操作工在生产作业过程中，应对折弯的数量和订单的批次数量进行核对，折弯数量和订单批次数量相等。
3．设备运行正常做好折板准备工作，把刀模装上调节好，把折板的板料放入到折板机刀模内，脚踩脚踏开关，折板完成。
4．折板成型工序依据折板工艺图纸执行。
5．操作工在折门架时，应对调节定位器进行检测，每折弯成型一道工序，定位器符合尺寸检验标准。
6．操作工在折门面成型90°时，折弯压力使门面向上成一定的角度，操作工应顺着向上的力用手轻托拿住门面，严禁用手压着门面（向上的力与压着的力产生力的作用），使门面变形损伤。
13．操作工在生产作业过程中，生产完的产品应按批次的顺利摆放及标识，严禁不同尺寸的产品混乱摆放在一起。
14．操作工折弯完成的批次订单，在生产任务通知单上用红色的笔记录（划线），以示作业完成，未完成的批次数量可用负数表示。
15．操作工生产作业完毕，把折弯的半成品移交给下一道工序。
16．操作工作业完毕，把电源关闭，然后把工作区域及设备工作台整理、清扫干净。
7．操作工在生产作业过程中，应对折弯的第一个产品进行尺寸检验，不符合尺寸检验标准的应查明原因给予处理，不能处理的问题直接报告上级主管。
8． 符合尺寸检验标准的继续作业生产，每50数量为一检验控制点，以防
批次数量出现连续性的质量问题。
9．操作工在折门面与门架时，就对折弯的半成品进行外观质量检验，无凹凸点，无划伤、碰伤，花型成型良好，无严重的折痕产生。
公司名称
XX门业有限公司

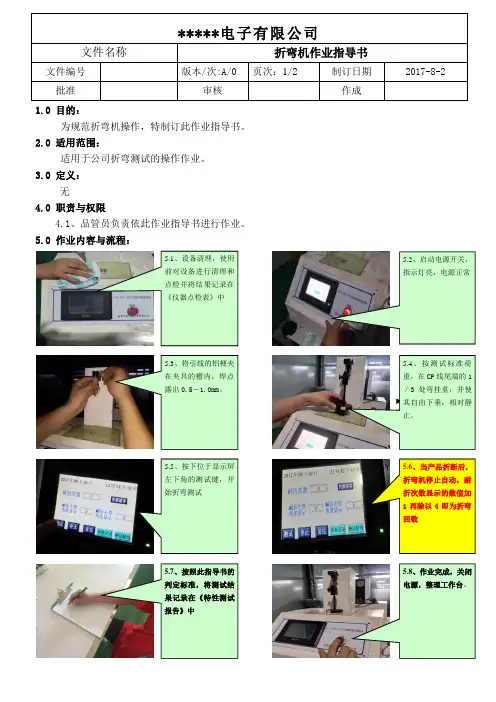

1.0 目的：
为规范折弯机操作，特制订此作业指导书。

2.0 适用范围：
适用于公司折弯测试的操作作业。

3.0 定义：
无
4.0 职责与权限
4.1
、品管员负责依此作业指导书进行作业。

5.0 作业内容与流程：
6.0 注意事项
6.1 当动作中出现死机（CP 线未断而骤停），关闭电源约10秒后重新启动，若重新启动无效，
找专业人员排除故障，不得擅自折卸。

6.2 当测试结果小于2回时，目视判定是CP 线折断，还是焊点脱落，反馈上报，要求制程停机并相应改善。

6.3 不合格处理
对于折弯次数不足2回的CP 线断或焊点脱落，经追踪隔离出来的危险范围内产品，若怀疑因焊点大小、变异造成的，则经过筛选处理后，再作加严折弯检测，严加折弯检测时：按∮1.5以下（含∮1.5）的引线每万支取30支；∮1.5以上的引线每0.4万支取30支，符合要求的作“特采”处理，并在相关表单上做好“特采”记录，不符合要求的作报废处理、属CP 线断的应将检验批号、供应商资料报采购通知供应商处理。

6.4判定标准：
7.0 相关文件
：无 8.0
相关表单：
《特性测试报告》。

机加工折弯作业指导书
1）开机前必须排除折弯机周围任何不安全因素（不必要的产品,杂物废渣是否在刀具和V型槽之间），在折弯机各润滑点加注润滑油（左、右导轨，同步连杆，后挡料丝杆、光杆等）。

检查紧固螺丝是否将刀模及下模紧固在折弯机上,防止刀、模具的跌落而发生事故。

折弯机工作台、车上堆放的产品重量应在工作台、车（特别是液压拖车）的承重范围内，不能过载（特别是液压拖车）及偏载,防止倒塌而发生安全事故或工用具的损坏。

2）由车间技术员或主任下发任务单和图纸，根据任务单和图纸要求找相应长度，宽度以及V型槽的宽度模具。

3.先把下模放在折弯机卡槽内，锁紧。

如果折弯机底座比下模大于10毫米以上，应用方铁垫上，在锁紧。

再把上模放在卡槽内向上顶住，用相应的扳手锁紧螺丝。

注意安装上下模时，必须检查在关机状态下进行。

4.对模
把上模对准下模槽中心.手动缓缓放入后，仔细观察左侧的间隙是否均匀，右侧间隙是否均匀。

再将下模底盘锁紧。

5.调节深度
上模落到最低点后，将深浅摇臂调节到距离下模1毫米左右，再用废板试折，逐步微调到90度。

6.定尺
根据图纸要求的数据，定尺后用同等板厚废料，进行尺寸和角度校准，再用正品作业，经首件确认合格后，批量生产。

折弯全过程中，操作员身体的任何部位始终不能放入刀具和V型槽之间模，在单次折弯中脚迅速的踩下脚踏开关并离开，不允许将放在开关上，防止误踩而发生安全事故。

加工好的本工序产品应整齐摆放在指定的待检位置并作好标示，以便下道工序取料方便，不易造成混料现象。

1.范围本标准规定了折弯工件展开尺寸的计算和折弯操作要点.本标准适用于数控折弯机.2 安全注意事项2.1 操作人员必须穿戴工作服、工作鞋、手套等2.2 若折比较宽或重的零部件需两人合作时，需两人分别操作踏脚开关,应密切配合,协调动作。

2.3 双手绝不能置于折弯刀排下，若需要更换上模或下模，必须先关闭机床电源开关，再关闭空气开关，切断电源后方可。

2.4 严禁把安全光幕或其他保护装置卸下进行运转。

2.5 在机床接通电源之前，应确保机床周围区域的安全；2.6 在更换部件或检查维修之前应先使机床停止并切断电源；2.7 不得移去安全设备盖罩或其他用于防止事故部件；2.8 控制柜的门及接线盒必须关好；2.9 开关机床前应检查工作区不得有任何障碍物；3.0 机床运行时，不得试图接近或触摸机床；3.1 操作控制盒时，必须先脱调手套。

3.2 若工件尺寸较大，需旋转工件，必须要确认旋转时工件不会伤及他人。

3.3 折弯作业完成后，关闭机床电源开关，关闭空气开关。

3.折弯操作工操作工必须熟悉折弯机的结构性能和安全操作方法,经考核合格持有相应的操作证,实行定人定机操作.4.折弯工件展开尺寸的计算板材弯曲时,外侧纤维受拉伸长,内侧受压缩短,只有中性层的长度在弯曲前后没有变化,而中性层的位置随弯曲半径的大小而变动,弯曲内半径R与板材厚度之比称为弯曲的相对半径,在弯曲角度为90°,相对半径≥8时,中性层位置就在板厚的中间,即中性层与中心层相重合,当R/t＜8时,中性层偏向板材内侧如图一所示中性层位置可按下列经验公式计算R0=R+X0t其中R0——中性层的曲率半径(mm)R ——板材内侧表面曲率半径(mm)t ——板材厚度X0——中性层位置的经验系数,其数值如下表所示R/t 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 1.0X00.21 0.22 0.23 0.24 0.25 0.26 0.28 0.3 0.32R/t 1.2 1.3 1.5 2.0 2.5 3.0 4.0 ≥5X00.33 0.34 0.36 0.38 0.39 0.40 0.42 0.50展开长度为L=A+B+(π×a)/180(R+X0t)图一中如A=120mm B=150mm a=90°t=4 R=2则R/t=2/4=0.5查表得X0=0.25L=120+150+90π/180(2+0.25×4)=270+1.57×3=274.71mm如果一个零件有几个弯曲时,可把所有直线部分长度和所有圆弧部分长度相加求得,其展开长度为:L=ΣL直+ΣL弯ΣL直——各直线段之和(mm)ΣL弯——各弯曲部分中性层的展开长度之和例:求图二零件的展开长度5. 折弯操作的注意要点. 5.1根据图纸上的弯曲角度、内R尺寸、板厚、选择通用模具上的合适槽形,调整好上下模的正确位置及挡板位置.5.2检查坯料尺寸是否与计算的展开长度相等，如呸料边缘有剪切产生的毛刺应先予清除，边缘毛刺容易出现弯裂。
