(整理)9014单管收音机.

9011,9012,9013,9014,8050,8550三极管的主要参数数据9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-809012 PNP 50V 500mA 600mW 低频管放大倍数30-909013 NPN 20V 625mA 500mW 低频管放大倍数40-1109014 NPN 45V 100mA 450mW 150MHz 放大倍数20-908050 NPN 25V 700mA 200mW 150MHz 放大倍数30-1008550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140详情如下：90系列三极管参数90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN集电极-发射极电压30V集电极-基电压50V射极-基极电压5V集电极电流0.03A耗散功率0.4W结温150℃特怔频率平均370MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989012 结构：PNP集电极-发射极电压-30V集电极-基电压-40V射极-基极电压-5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-3009014 结构：NPN集电极-发射极电压45V集电极-基电压50V射极-基极电压5V集电极电流0.1A耗散功率0.4W结温150℃特怔频率最小150MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009015 结构：PNP集电极-发射极电压-45V集电极-基电压-50V射极-基极电压-5V集电极电流0.1A耗散功率0.45W结温150℃特怔频率平均300MHZ放大倍数：A60-150 B100-300 C200-600 D400-10009016 结构：NPN集电极-发射极电压20V集电极-基电压30V射极-基极电压5V集电极电流0.025A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-1989018 结构：NPN集电极-发射极电压15V集电极-基电压30V射极-基极电压5V集电极电流0.05A耗散功率0.4W结温150℃特怔频率平均620MHZ放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198三极管85508550是一种常用的普通三极管。

9013三极管目录9014、9013、8050对比s9013的引脚图参数编辑本段9014、9013、8050对比s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc，s8050，8550，C2078也是和这个一样的。

用下面这个引脚图(管脚图)表示三极管引脚图ebc9013三极管[1]当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a)判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b)判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

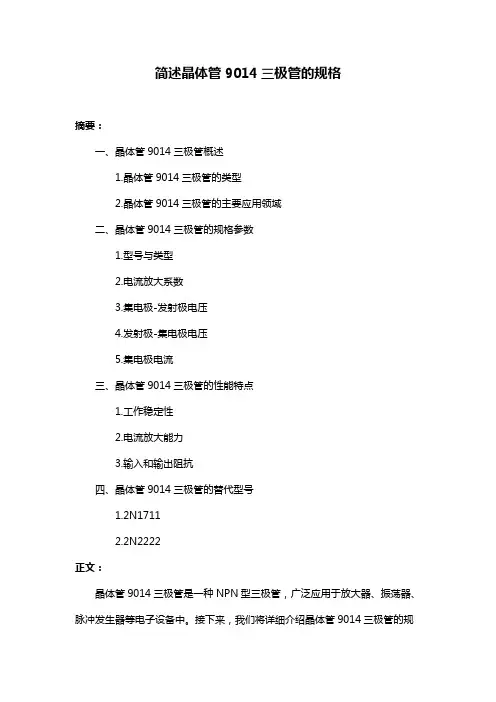

简述晶体管9014三极管的规格摘要：一、晶体管9014三极管概述1.晶体管9014三极管的类型2.晶体管9014三极管的主要应用领域二、晶体管9014三极管的规格参数1.型号与类型2.电流放大系数3.集电极-发射极电压4.发射极-集电极电压5.集电极电流三、晶体管9014三极管的性能特点1.工作稳定性2.电流放大能力3.输入和输出阻抗四、晶体管9014三极管的替代型号1.2N17112.2N2222正文：晶体管9014三极管是一种NPN型三极管，广泛应用于放大器、振荡器、脉冲发生器等电子设备中。

接下来，我们将详细介绍晶体管9014三极管的规格参数及性能特点。

一、晶体管9014三极管的规格参数1.型号与类型：晶体管9014的型号为9014，是一种NPN型三极管。

2.电流放大系数：晶体管9014的电流放大系数在100-200之间。

3.集电极-发射极电压：晶体管9014的集电极-发射极电压为25V。

4.发射极-集电极电压：晶体管9014的发射极-集电极电压为0.7V。

5.集电极电流：晶体管9014的集电极电流为Ic=100mA。

二、晶体管9014三极管的性能特点1.工作稳定性：晶体管9014具有较高的静态工作稳定性。

2.电流放大能力：晶体管9014具有较好的电流放大能力，可在电路中发挥良好的放大作用。

3.输入和输出阻抗：晶体管9014具有较高的输入和输出阻抗，能够有效地隔离电路中的信号源和负载。

三、晶体管9014三极管的替代型号虽然晶体管9014在某些领域有很好的表现，但在实际应用中，也可以使用其他型号的三极管进行替代。

常见的替代型号包括2N1711和2N2222。

这些替代型号在参数和性能上与晶体管9014相近，可以满足大部分应用需求。

晶体三极管9013和9014参数C9013 NPN三极管△主要用途：作为音频放大和收音机1W推挽输出（C9012互补）参数符号测试条件最小值典型值最大值单位集电极漏电流ICBO VCB=30V,IE=0 100 nA发射极漏电流IEBO VBE=5V,IC=0 100 nA集电极、发射极击穿电压BVCEO IC=1mA,IB=0 25 V发射极、基极击穿电压BVEBO IE=100μA,IC=0 5 V集电极、基极击穿电压BVCBO IC=100μA,IE=0 30 V集电极、发射极饱和压降VCE(sat)IC=500mA,IB=50mA 0.6 V基极、发射极饱和压降VBE(sat)IC=500mA,IB=50mA 1.2 V基极、发射极压降VBE VCE=1V,IC=10mA 1.0 V直流电流增益HFE1 VCE=1V,IC=50mA 96 300HFE2 VCE=1V,IC=500mA 401.2参数符号标称值单位集电极、基极击穿电压VCBO 30 V集电极、发射极击穿电压VCEO 25 V发射极、基极击穿电压VEBO 5 V集电极电流IC 500 mA集电极功率PC 625 mW结温TJ 150 ℃贮存温TSTG -55-150 ℃6发射△电参数（Ta=25℃）（按HEF1分类）标准分档： F：96-135 G：112-166 H:144-202 I:200-300 TO-921. 发射极 E2. 基极 B3. 集电极 CF G H1 H2 I1 I296-120 120-150 150-170 170-200 200-250 250-300C9014 NPN三极管△主要用途：作为低频、低噪声前置放大，应用于电话机、VCD、DVD、电动玩具等电子产品（与C9015互补）参数符号测试条件最小值典型值最大值单位集电极漏电流ICBO VCB=60V,IE=0 100 nA发射极漏电流IEBO VBE=5V,IC=0 100 nA集电极、发射极击穿电压BVCEO IC=1mA,IB=0 50 V发射极、基极击穿电压BVEBO IE=10μA,IC=0 5 V集电极、基极击穿电压BVCBO IC=100μA,IE=0 60 V集电极、发射极饱和压降VCE(sat)IC=100mA,IB=10mA 0.25 V基极、发射极饱和压降VBE(sat)IC=100mA,IB=10mA 1.0 V直流电流增益HFE1 VCE=6V,IC=2mA 120 700HFE2 VCE=6V,IC=150mA 25参数符号标称值单位集电极、基极击穿电压VCBO 60 V集电极、发射极击穿电压VCEO 50 V发射极、基极击穿电压VEBO 5 V集电极电流IC 150 mA集电极功率PC 625 mW结温TJ 150 ℃贮存温TSTG -55-150 ℃6发射△电参数（Ta=25℃）（按HEF1分类）标准分档： B：100-300 C：200-600 D:400-1000 TO-921. 发射极 E2. 基极 B3. 集电极 CB C1 C2 D1 D2 D3120-200 200-300 300-400 400-500 500-600 600-700。

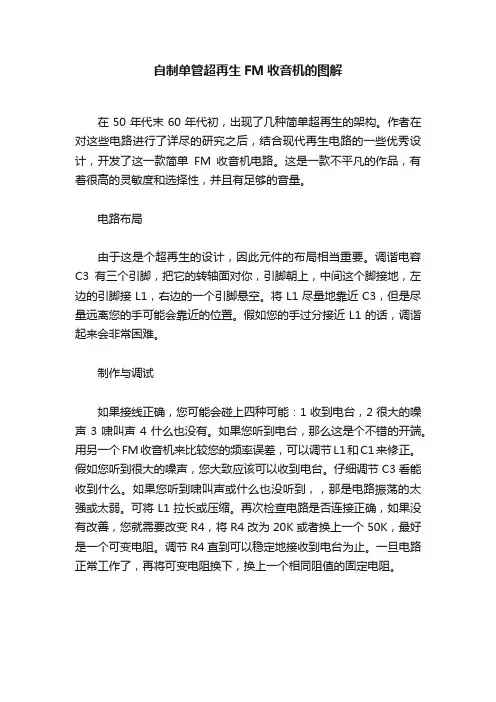

自制单管超再生FM收音机的图解
在50年代末60年代初，出现了几种简单超再生的架构。

作者在对这些电路进行了详尽的研究之后，结合现代再生电路的一些优秀设计，开发了这一款简单FM收音机电路。

这是一款不平凡的作品，有着很高的灵敏度和选择性，并且有足够的音量。

电路布局
由于这是个超再生的设计，因此元件的布局相当重要。

调谐电容C3有三个引脚，把它的转轴面对你，引脚朝上，中间这个脚接地，左边的引脚接L1，右边的一个引脚悬空。

将L1尽量地靠近C3，但是尽量远离您的手可能会靠近的位置。

假如您的手过分接近L1的话，调谐起来会非常困难。

制作与调试
如果接线正确，您可能会碰上四种可能：1 收到电台，2 很大的噪声 3 啸叫声 4 什么也没有。

如果您听到电台，那么这是个不错的开端。

用另一个FM收音机来比较您的频率误差，可以调节L1和C1来修正。

假如您听到很大的噪声，您大致应该可以收到电台。

仔细调节C3看能收到什么。

如果您听到啸叫声或什么也没听到，，那是电路振荡的太强或太弱。

可将L1拉长或压缩。

再次检查电路是否连接正确，如果没有改善，您就需要改变R4，将R4改为20K或者换上一个50K，最好是一个可变电阻。

调节R4直到可以稳定地接收到电台为止。

一旦电路正常工作了，再将可变电阻换下，换上一个相同阻值的固定电阻。

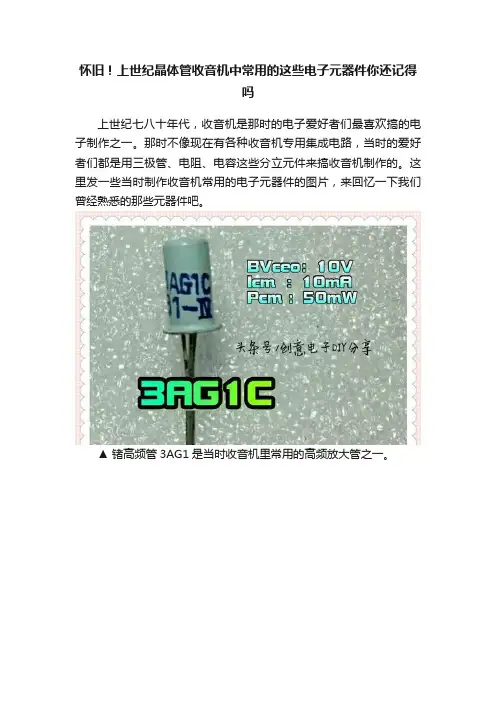

怀旧！上世纪晶体管收音机中常用的这些电子元器件你还记得
吗
上世纪七八十年代，收音机是那时的电子爱好者们最喜欢搞的电子制作之一。

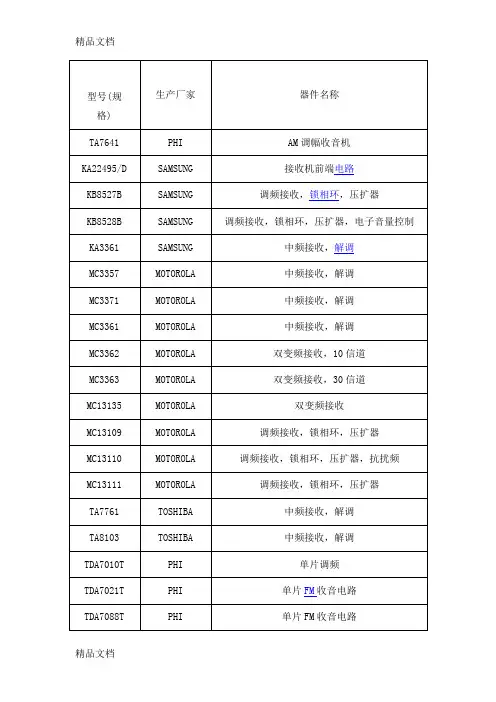

那时不像现在有各种收音机专用集成电路，当时的爱好者们都是用三极管、电阻、电容这些分立元件来搞收音机制作的。

这里发一些当时制作收音机常用的电子元器件的图片，来回忆一下我们曾经熟悉的那些元器件吧。

▲锗高频管3AG1是当时收音机里常用的高频放大管之一。

▲3DG201是当时收音机里常用的NPN型硅三极管，其参数与金属壳封装的3DG6基本一样。

▲ 3DX204与3CX204为互补管，它们常用于OTL功放电路中。

▲2AP9、2AP10锗二极管是当时收音机里最常用的检波二极管。

▲上图所示的铝电解电容为当时收音机里常用的一种电容，其外壳为铝壳，没有绝缘层。

▲这种云母电容也是当时收音机里常用的电容。

▲单管收音机。

这款收音机只用一个锗高频管3AG1放大信号，检波电路用两个2AP9，耳机为高阻抗耳机。

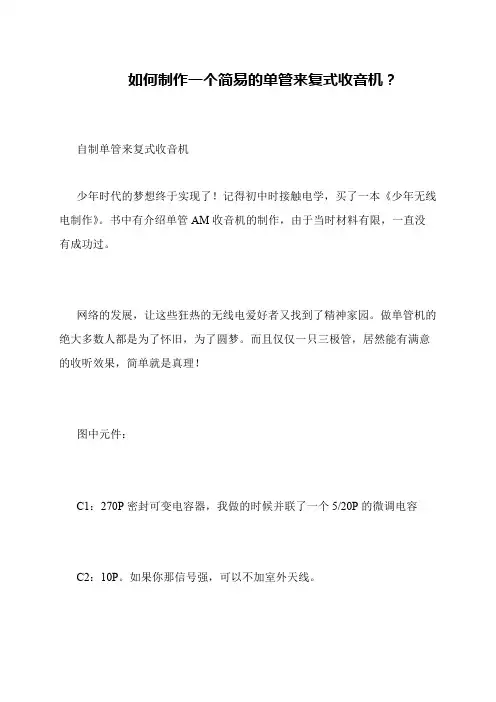

如何制作一个简易的单管来复式收音机？
 自制单管来复式收音机
 少年时代的梦想终于实现了！记得初中时接触电学，买了一本《少年无线电制作》。

书中有介绍单管AM收音机的制作，由于当时材料有限，一直没有成功过。

 网络的发展，让这些狂热的无线电爱好者又找到了精神家园。

做单管机的绝大多数人都是为了怀旧，为了圆梦。

而且仅仅一只三极管，居然能有满意的收听效果，简单就是真理！
 图中元件：
 C1：270P密封可变电容器，我做的时候并联了一个5/20P的微调电容
 C2：10P。

如果你那信号强，可以不加室外天线。

硅单管来复再生式收音机作者：bd1234567单管收音机：以精炼和小巧、简单和易制、节能和低耗、风迷了许多老一辈无线电爱好者，现今凡对无线电有一定兴趣的电子爱好的人们对它的制作、论极和使用也是乐此不疲：愚下椐多方资料考证、椐数以百次实验，椐多次设计和改进图样、元件及反复调整元件参数；设计这个以3DG6硅三极管为核心的单管来复再生式收音机电路图并加以试(实)制出较为满意和理想的样机它之所以满意和理想：(1)：电路稳定、灵敏度高(2)：线路简单、易于制作(3)：元器件用量少、制作成本低(4)：低能低耗、节约使用成本(5)：输出阻抗匹配广、低高阻耳机通用(6)：输出功率基本能推响1W内的舌簧喇叭和动圈式扬声器、20平米内能清晰正常收听(7)：配用80×50×25mm的米黄色机盒、整机精巧美观，让人爱不释手由于有以上特点特上传坛内：以供相互学习、相互交流，共同进步、共同求精同时也真诚恳求老师们和网友们指导、批评；以求新的进步、新的努力......一、电路图：注：图(1)为机器的电路图、同时作为元件安装方位的定位图图(2)为机器各元件连线走向的焊接布线图、实际操作每线应尽其短线和尽其少交叉二、元件：(一)必须元件：(1)：晶体管类：硅三极管：3DG6 一支普通二极管：2AP9 两支(2)：电器器类：圆中波磁棒：∮10×70mm一根李磁线：∮0.04X7 (2.5~3)米(3)：电容器类：可变电容器：CBM-223：(141＋60)P左右一个小瓷片固定电容器：33p 一个0.033uf 两个2200p 一个小电解固定电容器：47u 一个(4)：电阻器类：小炭膜固定电阻器：22k 一个4.7k 一个微调小炭膜电阻器：50k 一个(二)自定元件(制做者椐自己喜好和实情自定配用)：(5)：机盒：(俺选用的是80×50×25mm米黄色带盖电器接线盒) 一个(6)：电路安装板：(俺选用的是75×48×1mm电木胶合板) 一块(7)：二芯插座：∮3.5 一个(8)：与磁棒配套支架两个(9)：调谐拨盘：与机盒适配与CBM-223中轴配套一个(10)：调谐读盘：与机盒适配与拨盘配套一套(11)：铜铆钉：∮1×2：(每个元件备2个) 约32个(12)：电池架：(7号单节的) 一个(13)：高、低阻耳机及1W扬声器等注：若使用市售低阻立体声耳机：须改三芯插头为二芯插头；立体声耳机线有两根芯线和一根公共线，把公共线用绝缘胶布包好，两芯线分别焊接在二芯插头的两极上，这样两个耳机便成串联模式使用三、制做(一)：磁性线圈制做：(1)：用牛皮纸做一个∮11×40mm的纸筒(2)：在纸筒上离纸筒头约5mm处用∮0.04X7里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈(3)：推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再生线圈(4)：一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可(二)：电路板按图钉制铆钉：(三)：元器件定位安装：(四)：各元件连线走向的焊接：(五)：调试整机：焊接完毕在捡查各元器件连线无误后装上电池、插入耳机：(1)：调整微调电阻(50k的那个)使耳机发出清晰的待机电流声(2)：转动调谐中轴，使机器接收，在收到较大音量的节目时停转调谐中轴(3)：此时再来细调微调电阻，使收到的节目在最佳清晰度的前题下以求最大音量(4)：左右微小移动磁性线圈，使收到的节目在最佳清晰度的前题下以求最大音量机器调试完成：(六)：机板安装入盒：(七)：机盒面板调谐器中轴出头开孔：(八)：机盒侧面安装耳机开孔：(九)：安装调谐拨盘：(十)：安装调谐读盘：四、成品：五、使用情况：(1)：白天在俺地室内室外随时随地用耳机能正常收听3~4个节目：如中国之声、湖南人民广播电台的综合节目、萧湘文艺台等节目，音质清晰，音量完全满足个人收听使用用各类1W内扬声器20平米内清晰正常收听1~2个节目；如中国之声、湖南人民广播电台的综合节目；音质清晰，音量充实(2)：晚7时至12时左右在俺地室内室外随时随地用耳机能正常收听5~7个节目、此时中国之声等强台音量强劲震耳使用各类1W内扬声器20平米内清晰正常收听1~3个节目(3)：晚12时至次日早5时左右在俺地室内室外随时随地用耳机能正常收听约15个台的名种节目：远台、弱台信号清晰可听，择性高、音质好，能收到：中国之声、华夏之声、湘、粤、桂、鄂、赣、台、日本、朝、韩等地区和外国等国家的中波广插节目用各类1W内扬声器20平米内清晰正常收听1~2个节目(4)：不论白天晚上、不论室内室外，使用扬声器必须是小功率的、且喇叭外放收音机只能收到1~2个近台、强台的节目(5)：机器使用耳机每日工作2小时，7号电池可用15天左右，机器使用扬声器外放每日工作1小时，7号电池能用7天左右六、此机简单、可能网上也有类同，但此机从电路设计、元件参数计算、选材等实愚下精心实施；本着确实是：好的、完美的和质高的应大家来分享的友好原则，今亳无保守地推出此帖，方便广大网友......七、本帖错误和不正之处、恳望老师们和网友们批评指导，愚下虚心接受并深表感谢！！！。

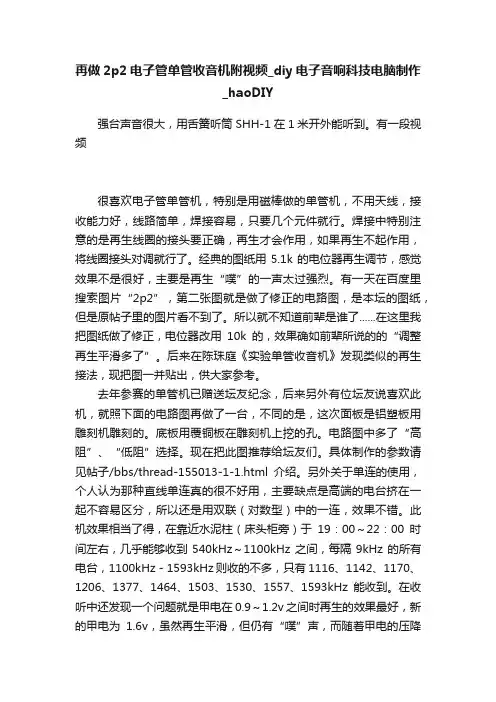

再做2p2电子管单管收音机附视频_diy电子音响科技电脑制作_haoDIY强台声音很大，用舌簧听筒SHH-1在1米开外能听到。

有一段视频很喜欢电子管单管机，特别是用磁棒做的单管机，不用天线，接收能力好，线路简单，焊接容易，只要几个元件就行。

焊接中特别注意的是再生线圈的接头要正确，再生才会作用，如果再生不起作用，将线圈接头对调就行了。

经典的图纸用5.1k的电位器再生调节，感觉效果不是很好，主要是再生“噗”的一声太过强烈。

有一天在百度里搜索图片“2p2”，第二张图就是做了修正的电路图，是本坛的图纸，但是原帖子里的图片看不到了。

所以就不知道前辈是谁了......在这里我把图纸做了修正，电位器改用10k的，效果确如前辈所说的的“调整再生平滑多了”。

后来在陈珠庭《实验单管收音机》发现类似的再生接法，现把图一并贴出，供大家参考。

去年参赛的单管机已赠送坛友纪念，后来另外有位坛友说喜欢此机，就照下面的电路图再做了一台，不同的是，这次面板是铝塑板用雕刻机雕刻的。

底板用覆铜板在雕刻机上挖的孔。

电路图中多了“高阻”、“低阻”选择。

现在把此图推荐给坛友们。

具体制作的参数请见帖子/bbs/thread-155013-1-1.html介绍。

另外关于单连的使用，个人认为那种直线单连真的很不好用，主要缺点是高端的电台挤在一起不容易区分，所以还是用双联（对数型）中的一连，效果不错。

此机效果相当了得，在靠近水泥柱（床头柜旁）于19：00～22：00时间左右，几乎能够收到540kHz～1100kHz之间，每隔9kHz的所有电台，1100kHz－1593kHz则收的不多，只有1116、1142、1170、1206、1377、1464、1503、1530、1557、1593kHz能收到。

在收听中还发现一个问题就是甲电在0.9～1.2v之间时再生的效果最好，新的甲电为1.6v，虽然再生平滑，但仍有“噗”声，而随着甲电的压降在0.9～1.2v之间时，再生的“噗”声几乎消失，处于比较理想的平滑状态。

仿中雍101真空管单灯再生式收音机当我第一次看见这部生产于70多年前（约1930-1940之间）的机器照片时便立刻为之打动，遂产生了仿制的冲动。

此想法也得到了论坛上一些资深爱好者的支持，如光说不练、尼摩船长、水晶无线电，福建张教授等等，尼摩船长语：“如果一定要我说，就是用30。

口口声声要仿造，就尽量原汁原味。

”张教授语：“仿中雍101确实可取；一是原机稀有，值得仿；二是机器简单，仿制相对容易；三是造型还不错，仿一台放在家里也是个摆设。

”水晶无线电则赠送一只1A6古董管，感谢！而我的看法则是从工程上看这个机器是半裸式，上面主要只外露真空管，机件全在肚子里看不见，这样就可以使用一些现代的零件，降低了仿制难度，并且面板上的刻度盘等都是百分刻度，也比较好制作。

一、原型机研究欲想仿制就要把原型机的来龙去脉搞清楚，然而手头的资料只有这张照片，照片的细节也不清楚，我们只好作一些推测了。

首先是机匣外部尺寸，这个图片上没有任何参照物可供参考，只好自己和自己比较了。

而图中唯一可以确定的尺寸就是30号电子管，它的管腰直径最大是1.165英寸，实测29mm。

以此为依据，张教授推测出该机的尺寸大约在6*4*1.75英寸，约合150*100*45mm。

确定了机壳的大致尺寸，再确定原型机各旋钮、插孔的功能。

原型机电路形式是标准的三回路再生式，以此作为出发点再做推测。

从照片上可以看出原型机面板上共有三个旋钮四个插孔三个接线柱（30管后面还有一个隐约可见）。

三个旋钮中带百分刻度的无疑是调谐旋钮，很好确定。

剩下两个中必有一个是再生调节，考虑到30号电子管灯丝电压是2V，那时通常的做法是用两节1.5V干电池串联成3V，再用一只电位器调节降到2V，电池电压下降后随时调节，那最后一个旋钮就应该是此灯丝电位器了。

但是究竟哪个是再生调节哪个是灯丝调节却实在无法从照片上分出，只好自己定义吧。

从程权等前辈的著作中得知再生机一般右侧旋钮为调谐左侧为再生，这样可以双手同时操作或左手调节再生右手抄报，那我们就暂时认定这中雍101也是如此吧。

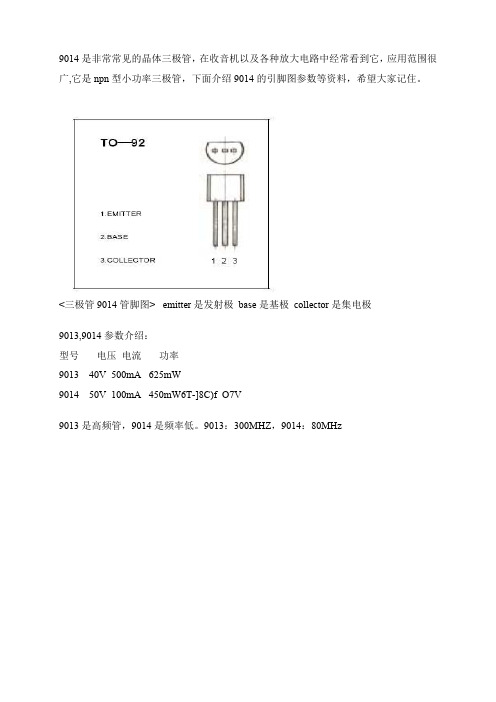

9014是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广,它是npn型小功率三极管，下面介绍9014的引脚图参数等资料，希望大家记住。

<三极管9014管脚图> emitter是发射极base是基极collector是集电极9013,9014参数介绍：型号电压电流功率9013 40V 500mA 625mW9014 50V 100mA 450mW6T-]8C)f O7V9013是高频管，9014是频率低。

9013：300MHZ，9014：80MHz9014应用电路:上图中都是由9014构成的放大电路。

三极管开关电路工作原理分析图1 NPN 三极管共射极电路图2 共射极电路输出特性曲838电子图一所示是NPN三极管的共射极电路，图二所示是它的特性曲线图，图中它有3 种工作区域：截止区(Cutoff Region)、线性区(Active Region) 、饱和区(Saturation Region)。

三极管是以B 极电流IB 作为输入，操控整个三极管的工作状态。

若三极管是在截止区，IB 趋近于0 (V BE亦趋近于0)，C 极与E 极间约呈断路状态，I C = 0，V CE = V CC。

若三极管是在线性区，B-E 接面为顺向偏压，B-C 接面为逆向偏压，IB 的值适中(V BE = 0.7 V)，I C =h F E I B呈比例放大，Vce = Vcc -Rc I c= V cc - Rc h FE I B可被I B操控。

若三极管在饱和区，I B很大，V BE= 0.8 V，V CE = 0.2 V，V BC = 0.6 V，B-C 与B-E 两接面均为正向偏压，C-E间等同于一个带有0.2 V 电位落差的通路，可得I c=( Vcc - 0.2 )/ Rc，Ic与I B无关了，因此时的I B大过线性放大区的I B值，Ic<h FE I B是必然的。

三极管在截止态时C-E 间如同断路，在饱和态时C-E 间如同通路(带有0.2 V 电位降)，因此可以作为开关。
