编辑本段收音机原理就是把从天线接收到的高频信号经检波(解调)还原成音频信号,送到耳机或喇叭变成音波。
由于科技进步,天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来,音频信号就会象处于闹市之中一样,许多声音混杂在一起,结果什么也听不清了。
为了设法选择所需要的节目,在接收天线后,有一个选择性电路,它的作用是把所需的信号(电台)挑选出来,并把不要的信号“滤掉”,以免产生干扰,这就是我们收听广播时,所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号,利用它直接推动耳机(电声器)是不行的,还必须把它恢复成原来的音频信号,这种还原电路称为解调,把解调的音频信号送到耳机,就可以收到广播。
最简单收音机称为直接检波机,但从接收天线得到的高频天线电信号一般非常微弱,直接把它送到检波器不太合适,最好在选择电路和检波器之间插入一个高频放大器,把高频信号放大。
即使已经增加高频放大器,检波输出的功率通常也只有几毫瓦,用耳机听还可以,但要用扬声器就嫌太小,因此在检波输出后增加音频放大器来推动扬声器。
高放式收音机比直接检波式收音机灵敏度高、功率大,但是选择性还较差,调谐也比较复杂。
把从天线接收到的高频信号放大几百甚至几万倍,一般要有几级的高频放大,每一级电路都有一个谐振回路,当被接收的频率改变时,谐振电路都要重新调整,而且每次调整后的选择性和通带很难保证完全一样,为了克服这些缺点,现在的收音机几乎都采用超外差式电路。
超外差的特点是:被选择的高频信号的载波频率,变为较低的固定不变的中频(465KHz),再利用中频放大器放大,满足检波的要求,然后才进行检波。
在超外差接收机中,为了产生变频作用,还要有一个外加的正弦信号,这个信号通常叫外差信号,产生外差信号的电路,习惯叫本地振荡。
在收音机本振频率和被接收信号的频率相差一个中频,因此在混频器之前的选择电路,和本振采用统一调谐线,如用同轴的双联电容器(PVC)进行调谐,使之差保持固定的中频数值。

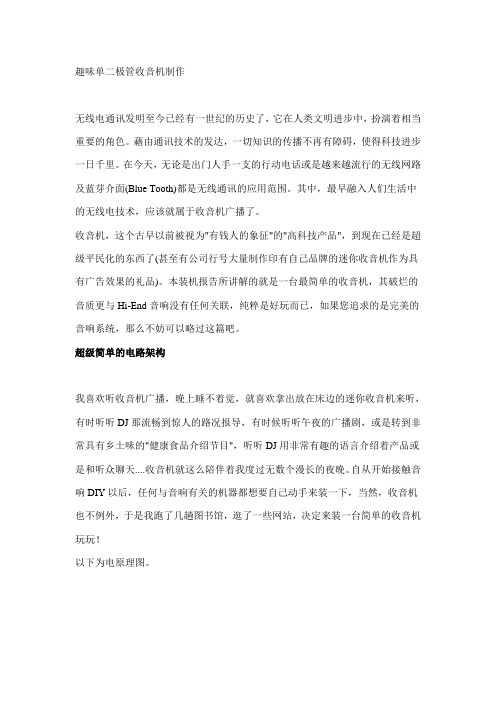

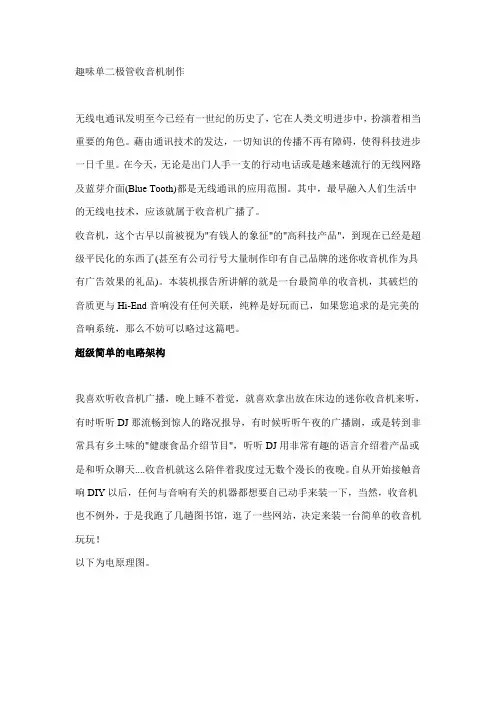

趣味单二极管收音机制作无线电通讯发明至今已经有一世纪的历史了,它在人类文明进步中,扮演着相当重要的角色。
藉由通讯技术的发达,一切知识的传播不再有障碍,使得科技进步一日千里。
在今天,无论是出门人手一支的行动电话或是越来越流行的无线网路及蓝芽介面(Blue Tooth)都是无线通讯的应用范围。
其中,最早融入人们生活中的无线电技术,应该就属于收音机广播了。
收音机,这个古早以前被视为"有钱人的象征"的"高科技产品",到现在已经是超级平民化的东西了(甚至有公司行号大量制作印有自己品牌的迷你收音机作为具有广告效果的礼品)。
本装机报告所讲解的就是一台最简单的收音机,其破烂的音质更与Hi-End音响没有任何关联,纯粹是好玩而已,如果您追求的是完美的音响系统,那么不妨可以略过这篇吧。
超级简单的电路架构我喜欢听收音机广播,晚上睡不着觉,就喜欢拿出放在床边的迷你收音机来听,有时听听DJ那流畅到惊人的路况报导,有时候听听午夜的广播剧,或是转到非常具有乡土味的"健康食品介绍节目",听听DJ用非常有趣的语言介绍着产品或是和听众聊天....收音机就这么陪伴着我度过无数个漫长的夜晚。
自从开始接触音响DIY以后,任何与音响有关的机器都想要自己动手来装一下,当然,收音机也不例外,于是我跑了几趟图书馆,逛了一些网站,决定来装一台简单的收音机玩玩!以下为电原理图。
您一定开始怀疑了..收音机的电路有这样简单吗?所以说才是最简单的收音机啊!这机器最特别的一点就是它根本不需要供应电源!看到这个电路,相信或许勾起一些火腿老前辈们的回忆吧.....。
这个电路在20世纪初就被发明,当时人们发现了一些天然矿石具有单向导通的特性,于是就制作出最早的二极管,利用这样的二极管,制成了最早期的收音机,于是就命名为矿石收音机(Crystal Radio或是缩写为X’tal Radio)。
在解释这个电路之前,必须要先来说明一下AM无线电的基本原理。
Radio ControlsSingle Knob RadioTwo Knobs RadioRadio On/OffRadio On/OffSelect Zone and ChannelSelect Zone and ChannelReceiving and Transmitting•On – Press and hold the MFK until the displaylights up.•Off – Press and hold the MFK until you see Poweroff?, then press Menu Select button below Yes.•On – Rotate the On/Off/Volume Control Knobclockwise until you hear a click.•Off – Rotate the On/Off/ Volume Control Knobcounterclockwise until you hear a click.1Press the MFK to see on the screen.2Turn the MFK to scroll to desired zone or channel.3Press MFK to select the desired zone or channeland exit Mode Change.1Rotate the preprogrammed 16-Position SelectKnob to the desired channel.1Select zone/channel.MOTOROLA, MOTO, MOTOROLA SOLUTIONS and theStylized M logo are trademarks or registered trademarks ofMotorola Trademark Holdings, LLC and are used underlicense. All other trademarks are the property of theirrespective owners.©2011 and 2015 by Motorola Solutions, Inc. All RightsReserved.1303 East Algonquin Road, Schaumburg, Illinois 60196,U.S.A.06/15m ASTRO® APX™ 2000 Model 2 Digital Portable Radios Quick Reference CardRF Energy Exposure and Product Safety Guide for Portable Two-Way RadiosATTENTION!This radio is restricted to Occupational use only. Before using the radio, read the RF Energy Exposure and Product Safety Guide for PortableTwo-Way Radios which contains important operating instructions for safe usage and RF energy awareness and control for Compliance withapplicable standards and Regulations.*PMLN6071F*PMLN6071FEnglishMenu Navigation < or > to Menu Entry.{, |, or } directly below Menu Entry to select.H to exit.U or D to scroll through sub-list. {, |, or } directly below Menu Entry to select.Sending an Emergency Alarm* Default timer of Emergency button press to activate Emergency is 50 milliseconds. This timer is programmable, see Emergency Operation in the user guide for details.To exit emergency at any time, press and hold the Emergency button.Sending an Emergency CallSending a Silent Emergency Call Display Status Icons2Listen for a transmission.ORPress and hold Volume Set button.ORPress Monitor button and listen for activity.3Adjust volume, if necessary.4Press the PTT button to transmit; release to receive.1Press and hold the Emergency button*.2The display shows Emergency and the current zone/channel. Radio sounds a short, medium-pitched tone, and the LED blinks red momentarily. 3When acknowledgment is received, you hear four beeps; alarm ends; and radio exits emergency.4Press and hold the Emergency button to exit emergency.1Press the Emergency button.2Press and hold the PTT button. Speak clearly into the microphone.3Release the PTT button to end call.4Press and hold Emergency button to exit emergency.1Press the Emergency button. 2The display does not change; the LED does notlight up, and there is no tone.3Silent emergency continues until you:Press and hold the Emergency button to exitemergency state.ORPress and release the PTT button to exit theSilent Emergency Alarm mode and enter regulardispatch or Emergency Call mode.MFK is in Mode Change feature.MFK is in Volume Change feature.Receiving a call or data.Transmitting a call or data.Blinks when the battery is low.The more stripes, the stronger the signalstrength for the current site (trunking only).Direct radio to radio communication orconnected through a repeater.On = DirectOff = RepeaterThis channel is being monitored.L = Radio is set at Low power.H = Radio is set at High power.ut8vOMH OR .Scanning a scan list.Blinking dot = Detects activity on thePriority-One Channel duringscan.Steady dot = Detects activity on thePriority-Two Channel duringscan.The vote scan feature is enabled.On = User is currently associated with theradio.Off = User is currently not associated withthe radio.Blinking = Device registration or userregistration with the server failed due to aninvalid username or pin.Data activity is present.Bluetooth is ready.Bluetooth is connected to the device.On = Secure operation.Off = Clear operation.Blinking = Receiving an encrypted voicecall.On = AES Secure operation.Off = Clear operation.Blinking = Receiving an encrypted voicecall.On = GPS enabled, and location signalavailable.Off = GPS disabled.Blinking = GPS enabled, but locationsignal unavailable.ijknobamlG。

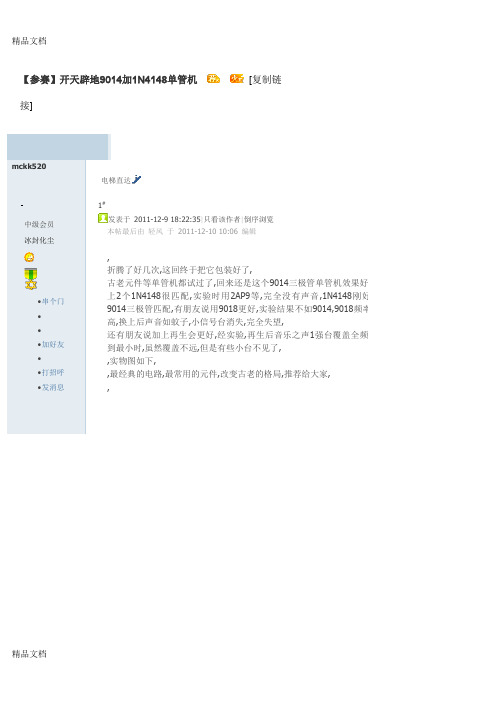

【参赛】开天辟地9014加1N4148单管机[复制链接]
mckk520
中级会员
冰封化尘
∙串个门
∙
∙
∙加好友
∙
∙打招呼
∙发消息
电梯直达
1#
发表于2011-12-9 18:22:35|只看该作者|倒序浏览
本帖最后由轻风于2011-12-10 10:06 编辑
,
折腾了好几次,这回终于把它包装好了,
古老元件等单管机都试过了,回来还是这个9014三极管单管机效果好,加上2个1N4148很匹配,实验时用2AP9等,完全没有声音,1N4148刚好和9014三极管匹配,有朋友说用9018更好,实验结果不如9014,9018频率虽高,换上后声音如蚊子,小信号台消失,完全失望,
还有朋友说加上再生会更好,经实验,再生后音乐之声1强台覆盖全频,调到最小时,虽然覆盖不远,但是有些小台不见了,
,实物图如下,
,最经典的电路,最常用的元件,改变古老的格局,推荐给大家,
,
,
磁棒本来是很长的,一不小心掉地上断了,再试,效果没差,刚好装机不占地方,
,
,
,纸盒外壳,加上泡沫垫空,这方法很自豪,
,硅胶棒用打火机加热粘纸板,很牢固,
自己写标识,
64,32欧耳机,我用手机耳机,和电脑耳机等都可以听,前者稍大音, ,
,
2011-12-12 11:40:29 上传
下载附件(42.43 KB) ,。
如何制作一个简易的单管来复式收音机?
自制单管来复式收音机
少年时代的梦想终于实现了!记得初中时接触电学,买了一本《少年无线电制作》。
书中有介绍单管AM收音机的制作,由于当时材料有限,一直没有成功过。
网络的发展,让这些狂热的无线电爱好者又找到了精神家园。
做单管机的绝大多数人都是为了怀旧,为了圆梦。
而且仅仅一只三极管,居然能有满意的收听效果,简单就是真理!
图中元件:
C1:270P密封可变电容器,我做的时候并联了一个5/20P的微调电容
C2:10P。
如果你那信号强,可以不加室外天线。

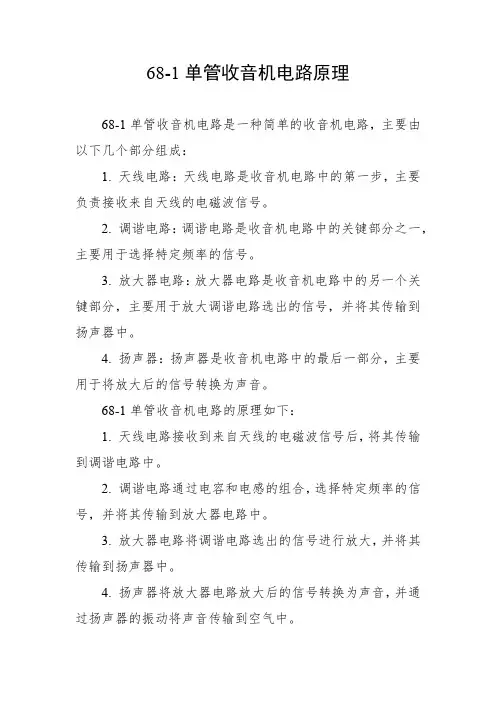

68-1单管收音机电路原理
68-1单管收音机电路是一种简单的收音机电路,主要由以下几个部分组成:
1. 天线电路:天线电路是收音机电路中的第一步,主要负责接收来自天线的电磁波信号。
2. 调谐电路:调谐电路是收音机电路中的关键部分之一,主要用于选择特定频率的信号。
3. 放大器电路:放大器电路是收音机电路中的另一个关键部分,主要用于放大调谐电路选出的信号,并将其传输到扬声器中。
4. 扬声器:扬声器是收音机电路中的最后一部分,主要用于将放大后的信号转换为声音。
68-1单管收音机电路的原理如下:
1. 天线电路接收到来自天线的电磁波信号后,将其传输到调谐电路中。
2. 调谐电路通过电容和电感的组合,选择特定频率的信号,并将其传输到放大器电路中。
3. 放大器电路将调谐电路选出的信号进行放大,并将其传输到扬声器中。
4. 扬声器将放大器电路放大后的信号转换为声音,并通过扬声器的振动将声音传输到空气中。
68-1单管收音机电路的优点在于其结构简单、易于制作,同时还具有较好的收音效果和稳定性,因此在DIY收音机制作领域得到了广泛应用。

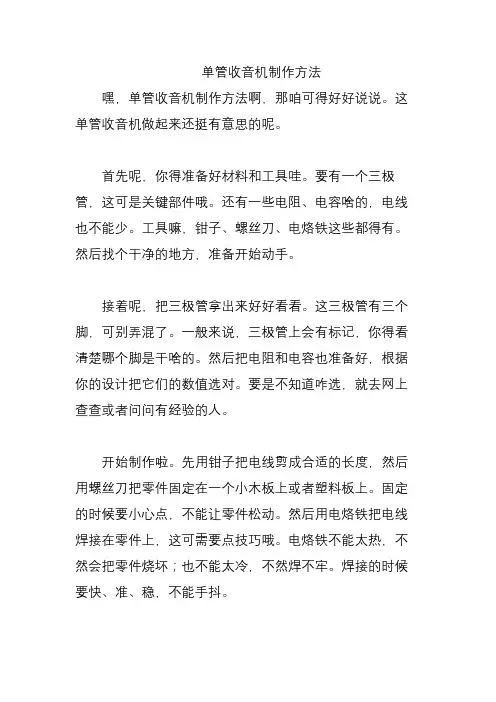

单管收音机制作方法嘿,单管收音机制作方法啊,那咱可得好好说说。
这单管收音机做起来还挺有意思的呢。
首先呢,你得准备好材料和工具哇。
要有一个三极管,这可是关键部件哦。
还有一些电阻、电容啥的,电线也不能少。
工具嘛,钳子、螺丝刀、电烙铁这些都得有。
然后找个干净的地方,准备开始动手。
接着呢,把三极管拿出来好好看看。
这三极管有三个脚,可别弄混了。
一般来说,三极管上会有标记,你得看清楚哪个脚是干啥的。
然后把电阻和电容也准备好,根据你的设计把它们的数值选对。
要是不知道咋选,就去网上查查或者问问有经验的人。
开始制作啦。
先用钳子把电线剪成合适的长度,然后用螺丝刀把零件固定在一个小木板上或者塑料板上。
固定的时候要小心点,不能让零件松动。
然后用电烙铁把电线焊接在零件上,这可需要点技巧哦。
电烙铁不能太热,不然会把零件烧坏;也不能太冷,不然焊不牢。
焊接的时候要快、准、稳,不能手抖。
把所有的零件都焊接好之后,就可以开始调试了。
这时候你需要一个电池,把电池接上,看看收音机能不能工作。
要是不能工作,就得检查一下哪里出了问题。
可能是焊接不好,也可能是零件选得不对。
这时候就得有耐心,一点一点地找问题。
调试好了之后,就可以找个地方试试收音机的效果了。
把天线拉出来,转动一下旋钮,看看能不能收到电台。
要是能收到电台,那就太棒了。
要是收不到,就得再调试一下。
我给你讲个事儿哈。
我有个朋友,他特别喜欢动手做东西。
有一次他看到别人做的单管收音机,觉得很有意思,就自己也想做一个。
他按照网上的教程,买了材料和工具,开始动手。
一开始他也遇到了很多问题,比如焊接不好啊,收不到电台啊啥的。
但是他没有放弃,一直努力调试。
最后,他终于做出了一个能正常工作的单管收音机。
他可高兴了,说以后还要做更多好玩的东西。
你要是也想做单管收音机,就一定要有耐心哦,相信你也能做出一个属于自己的收音机。
調諧至一個無線電台自動調諧1.按主機上的 TUNER 幾次以選擇"AM"或"FM"。
2.按 TUNING MODE ,使顯示螢幕上的"AUTO"指示燈亮起。
3.按 TUNING 開始自動調諧。
找到一個電台後搜尋即自動停止。
調諧至某個無線電台時,顯示幕上的"TUNED "指示燈亮起。
調到一個 FM 無線電台時,"FM STEREO"指示燈亮起。
"TUNED "指示燈熄滅時,無聲音輸出。
FM 無線電台的訊號微弱時:無線電波信號可能較弱,這取決於其構建結構與周圍環境情況。
在此種情況下,請按照下一節"手動調諧"說明的程序,手動選擇所需的電台。
手動調諧1.按主機上的 TUNER 幾次以選擇"AM"或"FM"。
AM/FM 接收詳情2.按 TUNING MODE,使顯示螢幕上的"AUTO"指示燈熄滅。
3.按 TUNING 選擇所需的無線電台。
每按一下按鈕,頻率改變 1 個步長。
按住按鈕時頻率會持續改變,鬆開後停止。
調台時注意顯示幕。
若要返回自動調諧:按主機上的 TUNING MODE。
本機自動調諧至一個無線電台。
這時通常應顯示"AUTO"。
直接調諧頻率用於直接輸入您要收聽的無線電台的頻率。
1.按遙控器上的 TUNER 幾次以選擇"AM"或"FM"。
2.按 D.TUN。
3.使用數字按鈕,在 8 秒內輸入無線電台的頻率。
例如,要輸入 87.5 (FM),請按 8、7、5 或 8、7、5、0。
如果輸入的數字錯誤,請按 D.TUN 並輸入正確值。
預設一個 AM/FM 無線電台可以記錄最多 40 個您最喜歡的 AM/FM 無線電台。
提前記錄無線電台讓您能夠直接調到喜歡的電台。
[精品]收音机收音机在1946年底,世界上一项新的发明诞生了:这就是晶体管。
从一开始人们就意识到这个小小的精灵会永远地改变收音机。
这确实发生了,但并不是在一夜之间。
第一个商品化的收音机于1954年面市 ( Regency TR1, 现被收藏者严重破坏). 菲力普在采用新技术时总是慢半拍,事实上,菲力普对开发老产品做的不错。
但是在1957年,他们终于等不住了,推出了第一个便携式收音机,这就是L3X71T。
1923年1月23日,美国人奥斯邦氏与华人曾君创办中国无线电公司,通过自建的无线电台首次在上海播送广播节目,同时出售收音机。
全市有500多台收音机接收该电台广播节目,这是上海地区出现的最早一批收音机。
之后,随着广播电台不断的建立,收音机在上海地区逐渐兴起,均为舶来品,以美国出品最多,其种类一是矿石收音机,二是电子管收音机,市民多喜用矿石收音机。
1924年8月,北洋政府交通部公布装用广播无线电接收机暂行规定,允许市民装用收音机。
市民中装置收音机者渐起,其方法以再生式线路联接为多。
同年8月,上海俭德储蓄会颜景焴采用超外差式线路联接法装置收音机成功。
翌年10月,亚美无线电股份有限公司在松江图书馆内,试验组装的矿石收音机与电子管收音机获得成功,不仅收到上海电台的无线电电波,同时也收到日本电台所播的音乐节目。
1933年10月,亚美无线电股份有限公司生产了1001号矿石收音机,外形小巧美观,价格低廉,收音良好,受到市民欢迎。
1935年10月,该公司生产出第一台1651型超外差式五灯收音机。
该机除电子管和碳质电阻外,所用的高周与中周变压器及电源变压器和线圈均自行设计制造。
此后,一批无线电制造厂相继生产收音机。
其中以中雍无线电机厂规模较大,仅次于亚美无线电股份有限公司,1936年生产出标准三回路一灯收音机与直流三灯收音机等产品。
此外,尚有华昌无线电机厂、亚尔电工社等,都先后生产过一灯到五灯收音机。
虽然生产手1936年,段较落后,产品数量不多,但这些产品在国内无线电制造业中占有一定地位。

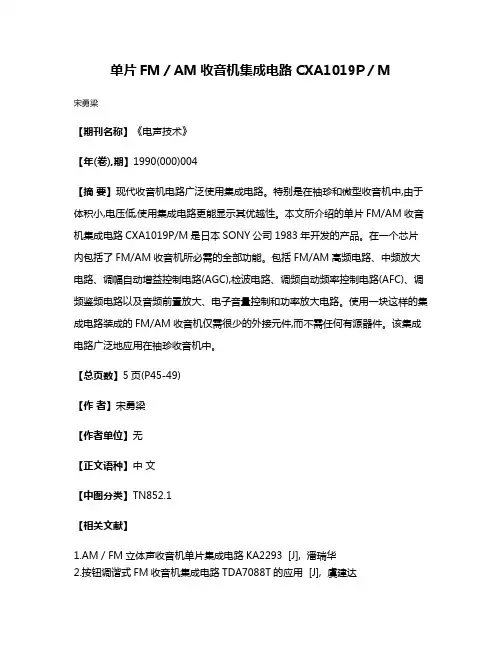

单片FM/AM收音机集成电路CXA1019P/M
