硅单管来复再生式收音机

超再生调频晶体管收音机电原理图超再生调频收音机,Q1是高放(缓冲级),Q2超再生检波,Q3低放,Q5Q5功放,Q6为Q2提供熄灭(频率)电压一，本机的Q3、Q4、Q5依次是电压放大、激励、输出，这个很普通，都是甲类放大器，没有必要说了。

二，Q1等组成输入不调谐，输出调谐的高放级。

三，Q2、Q6、VR2等组成三极管超再生检波器。

这部分是本机的核心部分：本机的输入调谐回路L1、C3、C4（C3C4串联）就是高放级Q1的负载。

Q2的发射极通过电阻R5接到调谐贿赂的线圈L1的抽头上，起再生（正回授）作用，提高收音机的灵敏度。

四，三极管（Q2）超再生检波器的调节电路：1，单结晶体管Q6等、电阻R4、R3等组成检波三极管Q2的偏置电路。

偏置电路给Q2提供的偏置信号是直流加上正脉冲，以确保三极管检波器高效、高质量工作。

2，单结晶体管Q6、电阻R11、电容C11、电位器VR2、电容C12等组成频率可调的脉冲振荡器。

3，单结晶体管Q6的基极（B）的电位的高低，决定了检波管Q2的基极电位的高低。

4，单结晶体管Q6的基极（B）的电位的高低，由其振荡频率决定。

调节电位器VR2，可以改变振荡频率。

5，R7、C6、C7是滤波电路，滤除脉冲信号。

从上述可知，只要调节电位器VR2就可以通过脉冲振荡器精细的调整检波三极管Q2的基极电位以及导通角度，从而使检波器工作于最佳状态。

五，超再生检波电路的优点，灵敏度高。

六，三极管检波器的优点：1、与二极管相比，在失真系数相当下，其检波效率大大提高，功率增益接近0db，而二极管检波器的功率增益约为-20db。

2、输入阻抗高，由二极管检波的1--2千欧提高到20千欧左右，这样可以提高调谐回路的Q值。

3、因为检波管BG2接成发射极输出器，所以其输出阻抗小约500欧，只有二极管检波器的1/2-1/3，使其带负载能力增强。

4、传输系数高，比二极管检波约大2-3倍，这使末级中放管不容易产生阻塞现象。

高频来复再生收音机DIY
在那火红的六七十年代，68-1型来复再生式单管晶体管收音机风魔一时，同时推出的还有倍压检波单管晶体管来复再生式收音机。

来复再生式收音机有很多机型，比如二管机，四管机，用喇叭放音。

还有的单管机更加简单，信号调谐检波后直接送给三极管放大，没有高频与来复再生。

在那个物质匮乏的火红年代，拥有一台单管耳塞收音机，是很多青少年梦寐以求的宿愿！
在很老的无线电书籍里，有很多书籍介绍过681来复再生式单管晶体管收音机。

1972年，我与朋友借过一台单管收音机，听了很长时间，晚上耳机里基本上是样板戏和革命歌曲，慢慢我喜欢上了样板戏，但记不清那台收音机是68-1还是倍压检波，反正是来复再生式单管机。

这是我人生第一次接触收音机，也是我喜欢上收音机的开始。

再生收音机原理嘿，朋友们！今天咱来聊聊再生收音机原理，这可真是个有趣的玩意儿啊！你想想看，一个小小的收音机，居然能接收到那么多来自远方的声音，是不是很神奇？再生收音机啊，就像是一个神奇的小盒子，里面藏着无数的秘密和惊喜。

它的原理呢，其实就像是一场声音的奇妙旅行。

广播电台发出各种信号，就像一群小精灵在空气中飞舞。

而收音机的天线呢，就像是一双敏锐的眼睛，能捕捉到这些小精灵。

然后，这些信号就进入到收音机里面啦。

在收音机里面，有各种神奇的电路和元件，它们就像是一群小精灵的伙伴，一起玩耍、一起工作。

其中有个很重要的部分叫做再生电路，这可厉害了！它就像是给这些小精灵加了一把火，让它们变得更加强大、更加活跃。

你说这像不像我们生活中的一些事情呢？有时候，一点点小小的助力，就能让事情变得完全不一样。

就好比我们学习，有了好的学习方法，不就像是再生电路一样，能让我们吸收知识的能力大大增强嘛！再生收音机工作的时候，那声音从喇叭里传出来，哇，真的是太美妙了！有时候是悠扬的音乐，有时候是有趣的故事，有时候又是各种新闻。

这就像是打开了一扇通往不同世界的门，让我们能领略到各种各样的精彩。

你难道不觉得这很奇妙吗？我们坐在家里，就能听到来自世界各地的声音，了解到不同地方的事情。

这可比古代的人厉害多了吧！他们可没有这么方便的东西呢。

而且啊，自己动手制作一个再生收音机，那感觉可太棒了！就像创造了一个属于自己的小世界。

从挑选零件，到焊接电路，每一个步骤都充满了乐趣和挑战。

当你最后成功听到声音的那一刻，那种成就感，真的是无法用言语来形容。

哎呀，说了这么多，再生收音机原理真的是既有趣又实用啊！它让我们的生活变得更加丰富多彩，让我们能随时与外界保持联系。

所以啊，大家不妨也去了解了解再生收音机原理，说不定你也会爱上这个神奇的小玩意儿呢！。

【火腿维修室】拯救一台老式晶体管收音机就是在修补历史锗晶体管时代的修复之路拯救一堆被丢弃的、不正常的旧收音机，并使它们恢复工作是一个笃定的收音机修补匠的初心，本文作者分享了自己在修理早期锗晶体管时代收音机的心路历程。

虽然不是科班出身，但是对于无线电设备的修修补补丰富了兴趣爱好，本文经SWL POST 论坛版主Thomas授权编译发布。

修补历史文：Bob Colegrove作为一种爱好，收音机是很吸引人的，它有许多专长来引导我们的时代。

我将这个爱好分为两类，倾听和修理。

我认为每个类别的含义都是相当直观的。

也许我们当中很少有人以同样的方式对收音机产生兴趣。

大多数人都涉足过不止对一台收音机倾听或修理。

也许我们已经被吸引到一个特定的兴趣领域，或者可能在一段时间内从一个跳到另一个。

我的情况就是后者。

修修修可能从一个简单的好奇心开始，想知道是什么让收音机能播放、发出嗡嗡声，然后逐渐发展成一种强迫症，让收音机能更好地播放、发出嗡嗡声。

不幸的是，在过去30年左右的时间里，专有集成电路的使用，以及机器人安装的、贴片安装的组件，极大地缩短了普通无线电修理工能做的事情。

例如，我注意到在这段时间里，人们对天线越来越感兴趣，我认为原因很简单。

天线是一个笃定的修补匠仍然可以修补一段电线和支撑结构的剩余区域，并获得一些满意的结果。

但由于收音机的高度集成的复杂性和缺乏足够的文件，在很大程度上使得我们只能保持新的收音机外壳完整，让我们的电烙铁待在一边凉快无用武之地。

当你的收音机过了保修期，此时拿出来就好玩了。

如果你确实遇到了难以应付的情况，通常不远处就会有人的表亲可以帮你。

下面是一个例子，展示了在现代，一个笃定的修补匠是如何克服收音机被锁住的问题的。

几年前，我想起了父亲的一台老式晶体管收音机。

嗯，严格来说，它是我父亲的，但我可以使用它，而且随着时间的推移，它当然是让我们俩都对收音机感兴趣的一个种子。

收音机没有区别。

1958年它的价格是20美元(相当于今天的200美元)。

做一台4管半导体收音机（续）由于怀旧思绪作祟，一直想装一台再生来复式的4管半导体收音机，前期做了一些准备工作，见如下链接：/thread-137276-1-7.html这几天有空儿，把剩下的工作做了，这台再生来复式的4管半导体收音机终于做出来了，感谢矢量极限刘兄给我寄来了4寸喇叭，声音比我原来的防水喇叭好多了，只是安装孔不一样，我把喇叭的4个安装孔锉大，可以安上了。

喇叭的磁铁磁性很强，锉下的铁削都吸到了喇叭的磁铁上，很难清理，最后想到了用胶粘带粘，一试果然很好，一会儿就清理干净了！原来实验用的推挽输入输出变压器是从一台破晶体管收音机上拆下来的，测试了一下性能很不好，电感量偏小，声音不好听，刚好有朋友送来一套推挽变压器，铁芯很好，是Z11的片子，测试发现这一套变压器绕组有问题，无论是输入变压器还是输出变压器，应该完全对称的两组线圈都不对称，而且输出变压器只有8欧阻抗端，没有4欧阻抗端，而刘兄送给我的喇叭是4欧的，只好把这套变压器拆了重新绕制了，拆开后发现，原来的绕组虽然也是双线并绕的，但是两根线不一样，所以绕好的两组线包电阻值不一样。

这套推挽变压器的重新绕制的数据如下：输入变压器：初级用0.07线绕1500匝。

次级用0.07线双线并绕500匝，一组的头和另一组的尾连接做中心抽头。

输出变压器：初级用0.15线双线并绕230匝，一组的头和另一组的尾连接做中心抽头。

次级用0.38线绕71匝，配4欧阻抗的喇叭。

上机实验，变压器改绕后效果很好。

下面是改变压器时的照片和改好的变压器：通过实验最后电路确定如下图：因是怀旧，这台收音机的底板原打算用棕色酚醛胶木板，无奈没找到合适的，只好用的2mm厚的环氧纤维板了，元件用镀银的空心铆钉焊接固定，铆钉直径2mm长3mm，因为镀了银非常容易焊接，只是贵了些，JS要2分钱一只，因为找不到其他的货源，之好买了250只应急。

由于前期准备的充分，这台机器的焊接、调试非常顺利，调好工作点后略加调整再生，效果就很好了，各级的工作点电流如下：来复级：1.5mA，低放级：2mA，推挽级静态电流：3mA。

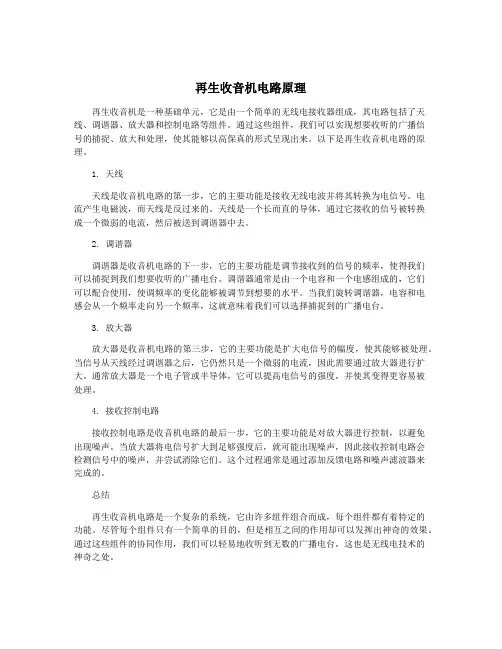

再生收音机电路原理再生收音机是一种基础单元，它是由一个简单的无线电接收器组成，其电路包括了天线、调谐器、放大器和控制电路等组件。

通过这些组件，我们可以实现想要收听的广播信号的捕捉、放大和处理，使其能够以高保真的形式呈现出来。

以下是再生收音机电路的原理。

1. 天线天线是收音机电路的第一步，它的主要功能是接收无线电波并将其转换为电信号。

电流产生电磁波，而天线是反过来的。

天线是一个长而直的导体，通过它接收的信号被转换成一个微弱的电流，然后被送到调谐器中去。

2. 调谐器调谐器是收音机电路的下一步，它的主要功能是调节接收到的信号的频率，使得我们可以捕捉到我们想要收听的广播电台。

调谐器通常是由一个电容和一个电感组成的，它们可以配合使用，使调频率的变化能够被调节到想要的水平。

当我们旋转调谐器，电容和电感会从一个频率走向另一个频率，这就意味着我们可以选择捕捉到的广播电台。

3. 放大器放大器是收音机电路的第三步，它的主要功能是扩大电信号的幅度，使其能够被处理。

当信号从天线经过调谐器之后，它仍然只是一个微弱的电流，因此需要通过放大器进行扩大。

通常放大器是一个电子管或半导体，它可以提高电信号的强度，并使其变得更容易被处理。

4. 接收控制电路接收控制电路是收音机电路的最后一步，它的主要功能是对放大器进行控制，以避免出现噪声。

当放大器将电信号扩大到足够强度后，就可能出现噪声，因此接收控制电路会检测信号中的噪声，并尝试消除它们。

这个过程通常是通过添加反馈电路和噪声滤波器来完成的。

总结再生收音机电路是一个复杂的系统，它由许多组件组合而成，每个组件都有着特定的功能。

尽管每个组件只有一个简单的目的，但是相互之间的作用却可以发挥出神奇的效果。

通过这些组件的协同作用，我们可以轻易地收听到无数的广播电台，这也是无线电技术的神奇之处。

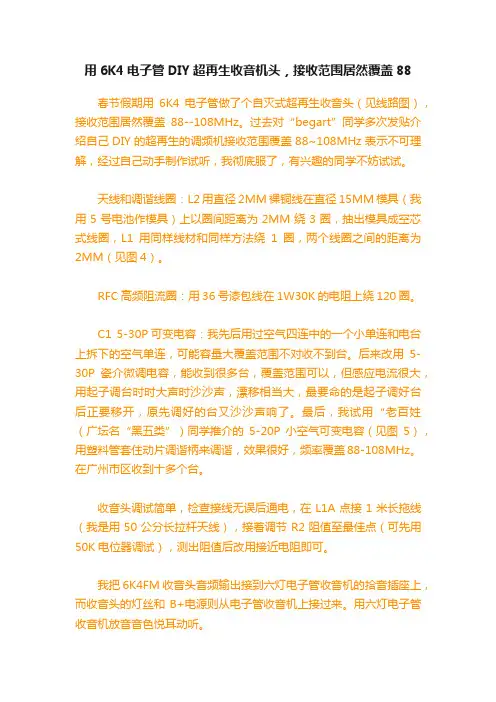

用6K4电子管DIY超再生收音机头，接收范围居然覆盖88春节假期用6K4电子管做了个自灭式超再生收音头（见线路图），接收范围居然覆盖88--108MHz。

过去对“begart”同学多次发贴介绍自己DIY的超再生的调频机接收范围覆盖88~108MHz表示不可理解，经过自己动手制作试听，我彻底服了，有兴趣的同学不妨试试。

天线和调谐线圈：L2用直径2MM裸铜线在直径15MM模具（我用5号电池作模具）上以圈间距离为2MM绕3圈，抽出模具成空芯式线圈，L1用同样线材和同样方法绕1圈，两个线圈之间的距离为2MM（见图4）。

RFC高频阻流圈：用36号漆包线在1W30K的电阻上绕120圈。

C1 5-30P可变电容：我先后用过空气四连中的一个小单连和电台上拆下的空气单连，可能容量大覆盖范围不对收不到台。

后来改用5-30P瓷介微调电容，能收到很多台，覆盖范围可以，但感应电流很大，用起子调台时时大声时沙沙声，漂移相当大，最要命的是起子调好台后正要移开，原先调好的台又沙沙声响了。

最后，我试用“老百姓（广坛名“黑五类”）同学推介的5-20P小空气可变电容（见图5），用塑料管套住动片调谐柄来调谐，效果很好，频率覆盖88-108MHz。

在广州市区收到十多个台。

收音头调试简单，检查接线无误后通电，在L1A点接1米长拖线（我是用50公分长拉杆天线），接着调节R2阻值至最佳点（可先用50K电位器调试），测出阻值后改用接近电阻即可。

我把6K4FM收音头音频输出接到六灯电子管收音机的拾音插座上，而收音头的灯丝和B+电源则从电子管收音机上接过来。

用六灯电子管收音机放音音色悦耳动听。

由于收音头元件少，我把全部元件装到一个交流电插座的底合里。

（见图1、图2、图3、）体会：由于FM收音头调频部分工作在超高频状态，这部分元件宜装在环氧板上，线圈应距离安装板15MM，接点要牢。

全部元件尽量紧靠6K4电子管，且接线尽可能短，以减少分布电容和杂散感应，以利调试6K4.jpg (67.73 KB, 下载次数: 77)线路图6k4-1.jpg (40.66 KB, 下载次数: 49)图16k4-2.jpg (40.35 KB, 下载次数: 47)#p#分页标题#e#图26k4-3.jpg (39.48 KB, 下载次数: 47)图36k4-4.jpg (25.08 KB, 下载次数: 49)图46k4-5.jpg (30.29 KB, 下载次数: 47)图5全机装好后检查接线无误，R2先用100K电位器代替，通电后调节电位器就会听到喇叭有“咝咝”超再生噪声，然后调节可变电容器C 1和调节线圈L2长度（拉长或压短），就会收到广播声，此时“咝咝”的超再生噪声就会被广播声盖去。

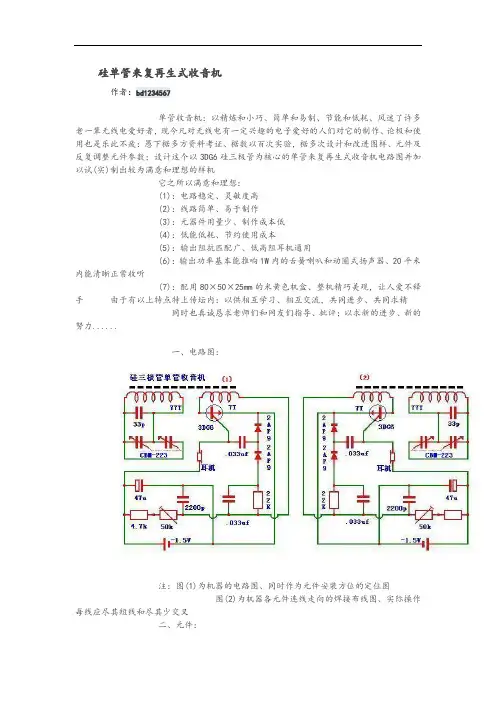

硅单管来复再生式收音机作者：bd1234567单管收音机：以精炼和小巧、简单和易制、节能和低耗、风迷了许多老一辈无线电爱好者，现今凡对无线电有一定兴趣的电子爱好的人们对它的制作、论极和使用也是乐此不疲：愚下椐多方资料考证、椐数以百次实验，椐多次设计和改进图样、元件及反复调整元件参数；设计这个以3DG6硅三极管为核心的单管来复再生式收音机电路图并加以试(实)制出较为满意和理想的样机它之所以满意和理想：(1)：电路稳定、灵敏度高(2)：线路简单、易于制作(3)：元器件用量少、制作成本低(4)：低能低耗、节约使用成本(5)：输出阻抗匹配广、低高阻耳机通用(6)：输出功率基本能推响1W内的舌簧喇叭和动圈式扬声器、20平米内能清晰正常收听(7)：配用80×50×25mm的米黄色机盒、整机精巧美观，让人爱不释手由于有以上特点特上传坛内：以供相互学习、相互交流，共同进步、共同求精同时也真诚恳求老师们和网友们指导、批评；以求新的进步、新的努力......一、电路图：注：图(1)为机器的电路图、同时作为元件安装方位的定位图图(2)为机器各元件连线走向的焊接布线图、实际操作每线应尽其短线和尽其少交叉二、元件：(一)必须元件：(1)：晶体管类：硅三极管：3DG6 一支普通二极管：2AP9 两支(2)：电器器类：圆中波磁棒：∮10×70mm一根李磁线：∮~3)米(3)：电容器类：可变电容器：CBM-223：(141＋60)P左右一个小瓷片固定电容器：33p 一个两个2200p 一个小电解固定电容器：47u 一个(4)：电阻器类：小炭膜固定电阻器：22k 一个一个微调小炭膜电阻器：50k 一个(二)自定元件(制做者椐自己喜好和实情自定配用)：(5)：机盒：(俺选用的是80×50×25mm米黄色带盖电器接线盒) 一个(6)：电路安装板：(俺选用的是75×48×1mm电木胶合板) 一块(7)：二芯插座：∮一个(8)：与磁棒配套支架两个(9)：调谐拨盘：与机盒适配与CBM-223中轴配套一个(10)：调谐读盘：与机盒适配与拨盘配套一套(11)：铜铆钉：∮1×2：(每个元件备2个) 约32个(12)：电池架：(7号单节的)一个(13)：高、低阻耳机及1W扬声器等注：若使用市售低阻立体声耳机：须改三芯插头为二芯插头；立体声耳机线有两根芯线和一根公共线，把公共线用绝缘胶布包好，两芯线分别焊接在二芯插头的两极上，这样两个耳机便成串联模式使用三、制做(一)：磁性线圈制做：(1)：用牛皮纸做一个∮11×40mm的纸筒(2)：在纸筒上离纸筒头约5mm处用∮里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈(3)：推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再生线圈(4)：一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可(二)：电路板按图钉制铆钉：(三)：元器件定位安装：(四)：各元件连线走向的焊接：(五)：调试整机：焊接完毕在捡查各元器件连线无误后装上电池、插入耳机：(1)：调整微调电阻(50k的那个)使耳机发出清晰的待机电流声(2)：转动调谐中轴，使机器接收，在收到较大音量的节目时停转调谐中轴(3)：此时再来细调微调电阻，使收到的节目在最佳清晰度的前题下以求最大音量(4)：左右微小移动磁性线圈，使收到的节目在最佳清晰度的前题下以求最大音量机器调试完成：(六)：机板安装入盒：(七)：机盒面板调谐器中轴出头开孔：(八)：机盒侧面安装耳机开孔：(九)：安装调谐拨盘：(十)：安装调谐读盘：四、成品：五、使用情况：(1)：白天在俺地室内室外随时随地用耳机能正常收听3~4个节目：如中国之声、湖南人民广播电台的综合节目、萧湘文艺台等节目，音质清晰，音量完全满足个人收听使用用各类1W内扬声器20平米内清晰正常收听1~2个节目；如中国之声、湖南人民广播电台的综合节目；音质清晰，音量充实(2)：晚7时至12时左右在俺地室内室外随时随地用耳机能正常收听5~7个节目、此时中国之声等强台音量强劲震耳使用各类1W内扬声器20平米内清晰正常收听1~3个节目(3)：晚12时至次日早5时左右在俺地室内室外随时随地用耳机能正常收听约15个台的名种节目：远台、弱台信号清晰可听，择性高、音质好，能收到：中国之声、华夏之声、湘、粤、桂、鄂、赣、台、日本、朝、韩等地区和外国等国家的中波广插节目用各类1W内扬声器20平米内清晰正常收听1~2个节目(4)：不论白天晚上、不论室内室外，使用扬声器必须是小功率的、且喇叭外放收音机只能收到1~2个近台、强台的节目(5)：机器使用耳机每日工作2小时，7号电池可用15天左右，机器使用扬声器外放每日工作1小时，7号电池能用7天左右六、此机简单、可能网上也有类同，但此机从电路设计、元件参数计算、选材等实愚下精心实施；本着确实是：好的、完美的和质高的应大家来分享的友好原则，今亳无保守地推出此帖，方便广大网友......七、本帖错误和不正之处、恳望老师们和网友们批评指导，愚下虚心接受并深表感谢！！！。

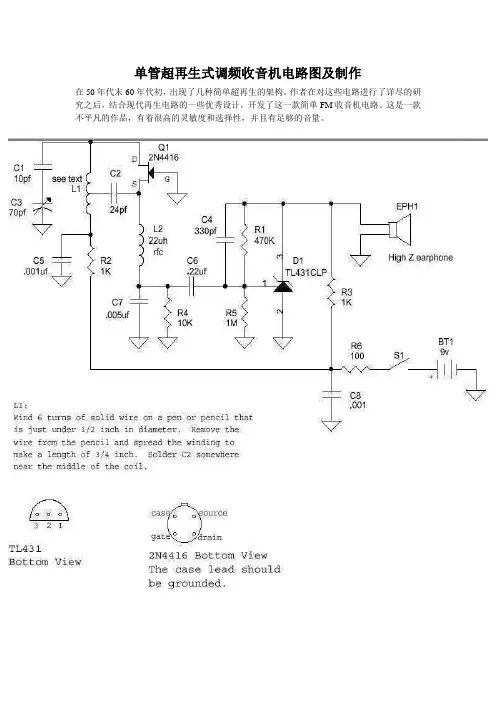

单管超再生式调频收音机电路图及制作在50年代末60年代初，出现了几种简单超再生的架构。

作者在对这些电路进行了详尽的研究之后，结合现代再生电路的一些优秀设计，开发了这一款简单FM收音机电路。

这是一款不平凡的作品，有着很高的灵敏度和选择性，并且有足够的音量。

电路布局由于这是个超再生的设计，因此元件的布局相当重要。

调谐电容C3有三个引脚，把它的转轴面对你，引脚朝上，中间这个脚接地，左边的引脚接L1，右边的一个引脚悬空。

将L1尽量地靠近C3，但是尽量远离您的手可能会靠近的位置。

假如您的手过分接近L1的话，调谐起来会非常困难。

电感天线L1的制作L1决定了收音机的频率，就和天线一样，在超再生电路中是一个主要的调整元件。

尽管是个很重要的工作，但是非常容易操作，任意找一个直径0.5英寸圆柱体做模架，用20号的裸铜线，（其他的导线也可以，但是要能保持一定的形状）密绕6圈，然后脱胎，将线圈拉长至1英寸。

在线圈的中点上焊上C2，线圈的引脚焊到PCB板子上的时候，要注意线圈与板子之间要留有空隙。

制作与调试如果接线正确，您可能会碰上四种可能：1 收到电台，2 很大的噪声3 啸叫声4 什么也没有。

如果您听到电台，那么这是个不错的开端。

用另一个FM收音机来比较您的频率误差，可以调节L1和C1来修正。

假如您听到很大的噪声，您大致应该可以收到电台。

仔细调节C3看能收到什么。

如果您听到啸叫声或什么也没听到，，那是电路振荡的太强或太弱。

可将L1拉长或压缩。

再次检查电路是否连接正确，如果没有改善，您就需要改变R4，将R4改为20K或者换上一个50K，最好是一个可变电阻。

调节R4直到可以稳定地接收到电台为止。

一旦电路正常工作了，再将可变电阻换下，换上一个相同阻值的固定电阻。

硅单管来复再生式收音机(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--硅单管来复再生式收音机作者：bd1234567单管收音机：以精炼和小巧、简单和易制、节能和低耗、风迷了许多老一辈无线电爱好者，现今凡对无线电有一定兴趣的电子爱好的人们对它的制作、论极和使用也是乐此不疲：愚下椐多方资料考证、椐数以百次实验，椐多次设计和改进图样、元件及反复调整元件参数；设计这个以3DG6硅三极管为核心的单管来复再生式收音机电路图并加以试(实)制出较为满意和理想的样机它之所以满意和理想：(1)：电路稳定、灵敏度高(2)：线路简单、易于制作(3)：元器件用量少、制作成本低(4)：低能低耗、节约使用成本(5)：输出阻抗匹配广、低高阻耳机通用(6)：输出功率基本能推响1W内的舌簧喇叭和动圈式扬声器、20平米内能清晰正常收听(7)：配用80×50×25mm的米黄色机盒、整机精巧美观，让人爱不释手由于有以上特点特上传坛内：以供相互学习、相互交流，共同进步、共同求精同时也真诚恳求老师们和网友们指导、批评；以求新的进步、新的努力......一、电路图：注：图(1)为机器的电路图、同时作为元件安装方位的定位图图(2)为机器各元件连线走向的焊接布线图、实际操作每线应尽其短线和尽其少交叉二、元件：(一)必须元件：(1)：晶体管类：硅三极管：3DG6一支普通二极管：2AP9两支(2)：电器器类：圆中波磁棒：∮10×70mm一根李磁线：∮~3)米(3)：电容器类：可变电容器：CBM-223：(141＋60)P左右一个小瓷片固定电容器：33p 一个两个2200p一个小电解固定电容器：47u 一个(4)：电阻器类：小炭膜固定电阻器：22k 一个一个微调小炭膜电阻器：50k 一个(二)自定元件(制做者椐自己喜好和实情自定配用)：(5)：机盒：(俺选用的是80×50×25mm米黄色带盖电器接线盒) 一个(6)：电路安装板：(俺选用的是75×48×1mm电木胶合板) 一块(7)：二芯插座：∮一个(8)：与磁棒配套支架两个(9)：调谐拨盘：与机盒适配与CBM-223中轴配套一个(10)：调谐读盘：与机盒适配与拨盘配套一套(11)：铜铆钉：∮1×2：(每个元件备2个) 约32个(12)：电池架：(7号单节的)一个(13)：高、低阻耳机及1W扬声器等注：若使用市售低阻立体声耳机：须改三芯插头为二芯插头；立体声耳机线有两根芯线和一根公共线，把公共线用绝缘胶布包好，两芯线分别焊接在二芯插头的两极上，这样两个耳机便成串联模式使用三、制做(一)：磁性线圈制做：(1)：用牛皮纸做一个∮11×40mm的纸筒(2)：在纸筒上离纸筒头约5mm处用∮里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈(3)：推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再生线圈(4)：一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可(二)：电路板按图钉制铆钉：(三)：元器件定位安装：(四)：各元件连线走向的焊接：(五)：调试整机：焊接完毕在捡查各元器件连线无误后装上电池、插入耳机：(1)：调整微调电阻(50k的那个)使耳机发出清晰的待机电流声(2)：转动调谐中轴，使机器接收，在收到较大音量的节目时停转调谐中轴(3)：此时再来细调微调电阻，使收到的节目在最佳清晰度的前题下以求最大音量(4)：左右微小移动磁性线圈，使收到的节目在最佳清晰度的前题下以求最大音量机器调试完成：(六)：机板安装入盒：(七)：机盒面板调谐器中轴出头开孔：(八)：机盒侧面安装耳机开孔：(九)：安装调谐拨盘：(十)：安装调谐读盘：四、成品：五、使用情况：(1)：白天在俺地室内室外随时随地用耳机能正常收听3~4个节目：如中国之声、湖南人民广播电台的综合节目、萧湘文艺台等节目，音质清晰，音量完全满足个人收听使用用各类1W内扬声器20平米内清晰正常收听1~2个节目；如中国之声、湖南人民广播电台的综合节目；音质清晰，音量充实(2)：晚7时至12时左右在俺地室内室外随时随地用耳机能正常收听5~7个节目、此时中国之声等强台音量强劲震耳使用各类1W内扬声器20平米内清晰正常收听1~3个节目(3)：晚12时至次日早5时左右在俺地室内室外随时随地用耳机能正常收听约15个台的名种节目：远台、弱台信号清晰可听，择性高、音质好，能收到：中国之声、华夏之声、湘、粤、桂、鄂、赣、台、日本、朝、韩等地区和外国等国家的中波广插节目用各类1W内扬声器20平米内清晰正常收听1~2个节目(4)：不论白天晚上、不论室内室外，使用扬声器必须是小功率的、且喇叭外放收音机只能收到1~2个近台、强台的节目(5)：机器使用耳机每日工作2小时，7号电池可用15天左右，机器使用扬声器外放每日工作1小时，7号电池能用7天左右六、此机简单、可能网上也有类同，但此机从电路设计、元件参数计算、选材等实愚下精心实施；本着确实是：好的、完美的和质高的应大家来分享的友好原则，今亳无保守地推出此帖，方便广大网友......七、本帖错误和不正之处、恳望老师们和网友们批评指导，愚下虚心接受并深表感谢！！！。
