煤矿道岔、矿用道岔、窄轨道岔、窄轨铁路道岔。
百科名片煤矿道岔是我国煤炭系统使用的专用铁路道岔，是窄轨道铁路线路连接的基本设备，量大面广、种类繁多，对实现窄轨铁路标准化、现代化、自动化和安全生产有着重要意义。
窄轨铁路道岔标准化、系列化对煤矿或其他矿山的设计、建设和生产也是非常重要的。
煤矿窄轨铁路道岔铺设方便、迅速，具有严格的制造、验收标准，其轨型、轨距、转辙角度系列化，适用于我国煤矿行业多变的使用情况。
类型煤炭工业部窄轨铁路计有600、762、和900mm三种轨距；15、22、30、38、和43、KG/m五种轨型；其中有单开道岔、对称道岔、渡线道岔和少量的交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨套线七种类型。
各种道岔按照不同类型分别有2#、3#、4#、5#、6#、7#、8 #、10#、八种辙叉号数、又按不同的辙叉号数配备了4、6、9、12、15、20、25、30、40、50、70m十一种曲线半径道岔标准设。
系列窄轨铁路道岔标准设计共有615、715、915、622、722、922、630、730、930、938、643十一个系列，设计共完成166个品种。
窄轨铁路道岔型号组成说明（1）型号第一个字母Z代表窄轨铁路道岔类型代号；（2）型号第二个和第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。
（3）主要参数中第一段数字的6、7、9、分别代表道岔轨距，6=600，7=700，9=900mm,主要参数第一段数字的15，22，30，38，43，分别代表道岔轨型，kg/m。
基本知识道岔是个大家族，最常见的是普通单开道岔。
它由转辙器、连接部分、辙叉及护轨三个单元组成。
转辙器包括基本轨、尖轨和转辙机械。
当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。
矿山窄轨道岔道岔是矿井窄轨铁道中不可缺少的重要组成部分。
它是把两条或两条以上的铁道，在平面上进行相互连接或交叉，从而引导机车车辆由一条铁道进入另一条铁道的设备。
道岔的零件较多，结构复杂，养护比较困难，是铁道上部建筑的薄弱环节。
第一节道岔类型和系列一、煤矿窄轨铁道道岔主要分为两类：一类是标准道岔，另一类是特殊道岔。
1、煤矿窄轨道岔的类型：原煤矿工业部窄轨道岔标准设计系列有以下几种：煤矿窄轨标准道岔按结构形式主要分为三种：普通单开道岔、对称道岔和渡线道岔。
［说明：非标准道岔有特殊道岔和简易道岔（如：棱形道岔、十字交叉道岔，驴尾道岔）］。
按轨距划分：有600mm轨距、762mm轨距和900mm轨距三种。
道岔简易图见图1—1。
其中，单开和渡线道岔又有左向（开）和右向（向）之分；道岔的曲线半径有4、6、9、12、15、20、25、30m八种；道岔的辙岔号有2#、3#、4#、5#、6#五种；渡线间距有1.2、1.3、1.6、1.9m四种。
1）普通单开道岔：这种道岔是将一条铁道分为两条铁道的设备。
道岔一侧为直股，一侧为曲股，站在尖轨前端向道岔尾部看，曲股向左的为左开道岔，曲股向右的为右开道岔。
2）对称道岔（又称双开道岔）：是将铁道向左右对称分开的设备。
两侧部是曲股，并对称于直股中心线。
3）渡线道岔：连接两条相邻线路的道岔。
由两组相同号数的单开道岔和和一段连接组成的单渡线道岔。
2、道岔简易图单开道岔（DK对称道岔（DC渡线道岔（DX道岔简易图1—13、煤矿使用的特殊道岔：1）600mm、900mm轨距双用道岔：这种道岔是在为900mm的两条钢轨之间，附设一条钢轨组成一组600mm轨距的铁道，同两用道岔相接，构成可同时行驶轨距为600mm 和900mm的电机车和矿车。
2）施工简易道岔（又称驴尾道岔）：这是一种简易单开道岔。
由于结构简单，制作和使用方便，因此，在煤矿使用较多。
二、普通标准道岔的型号表示方法 1、标准道岔共有615、618、、624、918、924五系列。
矿用单轨吊道岔技术条件一、矿用单轨吊道岔技术条件概述咱就说这个矿用单轨吊道岔啊，那可真是个很有趣又很重要的东西呢。
这就好比是交通道路上的岔路口一样，在矿井下的运输体系里，它起着关键的作用。
它的技术条件啊，首先得考虑到它的耐用性。
毕竟矿井下的环境可不怎么友好，又潮湿又可能有各种岩石粉尘啥的。
这道岔要是不耐用，那可就麻烦了。
比如说，要是经常坏，那矿车就没法顺利通行，这就会影响整个矿井的生产效率。
二、对道岔结构的技术要求1. 它的结构得稳定。
这意味着各个部件的连接得特别牢固。
就像我们搭积木一样，如果积木之间的连接松松垮垮的，那整个建筑就会很容易垮掉。
矿用单轨吊道岔的各个部件，比如说岔尖、辙叉这些部分，它们之间的连接必须要经得起矿井下那种恶劣环境的考验。
如果岔尖不稳定，矿车在通过的时候就可能会脱轨，这可是非常危险的事情。
2. 尺寸精度也很重要。
每一个部分的尺寸都得按照规定来。
因为如果尺寸不对，可能就和单轨吊的其他部分不匹配。
这就好比我们穿鞋子，如果鞋子的尺码不对，那走路就会不舒服，甚至走不了路。
对于道岔来说，尺寸不对就会影响整个运输系统的正常运行。
三、对道岔材料的技术要求1. 材料得具有足够的强度。
在矿井下，道岔要承受矿车的重量，还有可能会受到一些意外的冲击力。
所以这材料要是强度不够，很容易就会变形或者损坏。
比如说，如果道岔是用比较脆弱的材料做的，当一辆装满矿石的矿车快速通过的时候，可能一下子就把道岔压坏了。
2. 材料还得耐腐蚀。
矿井下的空气湿度大，可能还有一些化学物质，像硫化物之类的。
如果道岔的材料不耐腐蚀，用不了多久就会被腐蚀得千疮百孔，就不能正常工作了。
这就像我们的铁制品放在潮湿的地方很容易生锈一样，道岔要是生锈了，它的性能就会大打折扣。
四、对道岔安装的技术要求1. 安装的位置要准确。
这就像是我们盖房子打地基一样，位置要是偏了，那整个房子都会歪。
道岔安装的位置要是不准确，矿车就可能无法顺利地从一个轨道转换到另一个轨道。
常用道岔的类型Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】常用道岔的类型建国初期我国重视道岔类型的统一，形成统一标准前有53型(以年代命名类型)、55型、57型道岔，真正形成铁道部标准的是62型，后来是75型、92型、以及1996年形成的提速道岔。
按行业不同，道岔类型还有工矿企业特殊类型道岔地下铁路道岔、城市轨道交通道岔、出口各类道岔等。
目前我国使用最多的是75型、92型和提速道岔(以下简称3种类型道岔)，现将这3种类型道岔的产生、结构特征及其品种介绍如下。
1 3种类型道岔的产生1．1 75型道岔从70年代初开始设计，1975年先后以铁道部标准定型了43、50 kg／m钢轨9、1 2号4种单开道岔(TB399-75等14个)，道岔通用件(TB413—75等30个)，道岔制造技术条件(TB412—75)，高锰钢辙叉制造技术条件(TB447—74)。
1977年5月泰安会议对43、50kg／m两种轨型9、12号的对称道岔、复式交分道岔、交叉渡线道岔及工矿企业用小号码(6、7号)系列道岔进行定型审查。
1979年由铁三院主持完成了渡线与交分道岔组合图集的设计及审查。
7O年代末期，我国生产的道岔几乎全部是75型道岔。
75型道岔满足了我国各部门铁路道岔品种的需求，道岔品种空前增多，标准化程度高。
直到现在，75型道岔仍是一类不可取代的道岔类型。
8O年代初，随着50AT轨的试验成功与应用，首先将75型50～ 1 2、9号两种道岔引入50AT尖轨，修改相应的垫板及跟端结构，这两种道岔(专线4103、4105)后来被称为过渡型，这两种道岔在线路上也应用不少。
1981年初，随着60 kg／m钢轨的上道，当时没有相应轨型的道岔，在这种急需的情况下，设计并制造了60-12号单开道岔(图号为专线4102)，这种道岔尖轨为60 kg／m 普通钢轨带补强板，长，高锰钢辙叉趾、跟端为贯通式，尖轨跟端、垫板、轨撑连接零件等都沿用75型的结构形式，后来这种道岔也被称为过渡型。
常用道岔的类型Prepared on 21 November 2021常用道岔的类型建国初期我国重视道岔类型的统一，形成统一标准前有53型(以年代命名类型)、55型、57型道岔，真正形成铁道部标准的是62型，后来是75型、92型、以及1996年形成的提速道岔。
按行业不同，道岔类型还有工矿企业特殊类型道岔地下铁路道岔、城市轨道交通道岔、出口各类道岔等。
目前我国使用最多的是75型、92型和提速道岔(以下简称3种类型道岔)，现将这3种类型道岔的产生、结构特征及其品种介绍如下。
1 3种类型道岔的产生1．1 75型道岔从70年代初开始设计，1975年先后以铁道部标准定型了43、50 kg／m钢轨9、1 2号4种单开道岔(TB399-75等14个)，道岔通用件(TB413—75等30个)，道岔制造技术条件(TB412—75)，高锰钢辙叉制造技术条件(TB447—74)。
1977年5月泰安会议对43、50kg／m两种轨型9、12号的对称道岔、复式交分道岔、交叉渡线道岔及工矿企业用小号码(6、7号)系列道岔进行定型审查。
1979年由铁三院主持完成了渡线与交分道岔组合图集的设计及审查。
7O年代末期，我国生产的道岔几乎全部是75型道岔。
75型道岔满足了我国各部门铁路道岔品种的需求，道岔品种空前增多，标准化程度高。
直到现在，75型道岔仍是一类不可取代的道岔类型。
8O年代初，随着50AT轨的试验成功与应用，首先将75型50～ 1 2、9号两种道岔引入50AT尖轨，修改相应的垫板及跟端结构，这两种道岔(专线4103、4105)后来被称为过渡型，这两种道岔在线路上也应用不少。
1981年初，随着60 kg／m钢轨的上道，当时没有相应轨型的道岔，在这种急需的情况下，设计并制造了60-12号单开道岔(图号为专线4102)，这种道岔尖轨为60 kg／m 普通钢轨带补强板，长，高锰钢辙叉趾、跟端为贯通式，尖轨跟端、垫板、轨撑连接零件等都沿用75型的结构形式，后来这种道岔也被称为过渡型。
执行标准Q/XZJD17A-2010ZKC127K矿用隔爆兼本安型司控道岔装置控制器使用说明书目录一概述 (2)二执行标准 (2)三工作环境条件 (2)四主要技术特征 (2)五工作原理 (3)六主要性能 (3)七安装 (3)八常见故障及处理方法 (3)九包装 (4)十运输 (4)十一贮存 (4)十二质量保证 (4)附录 A (5)使用前请认真阅读使用说明书一、概述本产品是ZKC127矿用隔爆兼本安型司控道岔装置的核心设备，用于煤矿井下机车运输铁轨道岔处，接受手持FYF100遥控发射器发来的无线信号，输出扳动道岔的指令，驱动执行器动作使道岔处于机车运行所需位置，保证机车安全道岔。
气动和电动两种可为一体，具体根据订货方要求进行生产组装气动还是电动。
二、本产品执行标准Q/XZJD17A-2010矿用隔爆兼本安型司空道岔装置控制器。
GB3836.1～4-2000三、工作环境条件控制器在下列条件下应能正常工作：1) 环境温度: 0℃～40℃；2) 环境湿度：≤95%（当环境温度为＋25℃时）；3) 大气压力：80kPa～106kPa；4) 适用于煤矿井下有煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
控制器能承受的最恶劣的贮运条件：1)贮存温度：-40℃～60℃；2)振动：50m/s2；3)冲击：500m/s2。
四、主要技术特征1、控制器型号含义：Z K C 127 K控制器额定工作电压（V）司控道岔隔爆兼本安型组合装置2、防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]I；3、电源电压：气动为单相AC127V（红、蓝线），电动为三相AC127V4、整机电流≤ 1A；5、隔爆腔内有本安电源（AC127V/DC12V）、控制电路板、继电器、断路器、保险管、接线端子；6、本安参数：Uo:12.5V; Io:1300mA; Lo:0.1mH;Co:47μF。
7、本产品采用4×1.0mm2矿用电缆，最大连接长度为15m，分布电容≤0.1uF/km，分布电感≤1mH/km。
矿用轨道安装技术标准1.三视图的定义。
答：为了从几个正确地表达物体的开关，通常需要建立三个相互垂直的投影面体系，然后将物体放在这个投影面体系中向三个投影面（V、H、W）进行投影，得到相应的三个视图，称为三视图。
2.识读矿图五个要素。
答：识读矿图，应从整体开始，先看轮廓，后看细节，逐步深入地加以分析，以获得较清楚的全面认识。
第一看图名，因为矿图的图名说明了地点、内容和图纸的各类。
可分清是否为所需要的图纸。
第二看图的比例尺，可知道图纸的大小和图中有关尺寸。
第三识别图的方向，地形图都按标准图幅绘制。
图上经纬线方向与图廓方面一致，为上北下南，左西右东奔西跑；对于矿图来说，按开采顺序由浅到深绘制，每张图纸都必须画出指北针以示方向。
第四分辨开采区范围内的地貌地物情况，开采的开拓方式、工业广场及各种设施、地面运输、通讯等系统。
第五了解井下开采情况，采掘工作面所在位置，识别各种巷道及其用途，从而了解采掘工程情况，计算各种工程采掘量。
3.煤矿窄轨道铁道常用钢轨类型及主要尺寸。
答：常用钢轨类型：18kg/m、22kg/m、24kg/m、30kg/m、38kg/m.要点：标准长、重量、断面尺寸、螺栓孔中心距、螺栓孔径。
4.常用的基本工具、量具和施工机具。
答：常用基本工具、量具：1.道钉锤 2.撬棍 3.螺丝扳子 4.大头镐 5.轨距尺 6.水平尺 7.水平板 8.轨道尺施工机具：1.千斤顶 2.钢轨锯 3.钻孔工具 4.拔钉器 5.液压剪钳6.轨缝调整器5.道岔的有害空间。
答：从咽喉到实际尖端之间的一段距离，轨线中断，车轮失去引导，可能导致车轮撞击心轨尖端，甚至可能进入异侧轮缘槽，发生脱轨，有时引起列车的剧烈振动，加速辙叉损坏，因此，这段距离称为道岔的有害空间。

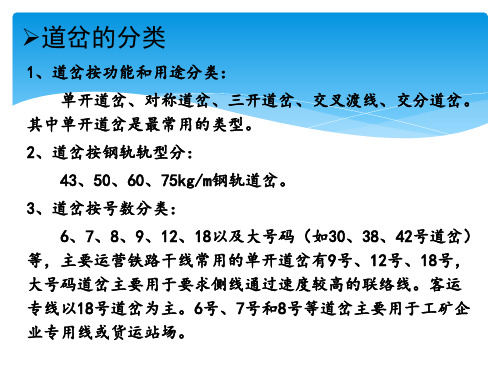

6.道岔的分类及常用道岔型号的含义。
答：道岔的分类：单开道岔、对称道岔、渡线道岔。
煤矿窄轨道岔型号由两个大写汉语拼音字母及5组阿拉伯数字、两条短斜线和一个汉字组成，其表示方法为：第一、二个大汉字拼音字母是道岔型式代号：DK －单开道岔 DC －对称道岔 DX －渡线道岔JD －交叉渡线道岔 DZ －对称组合道岔 JC －菱形交叉道岔TX －四轨套线道岔第一组数字表示轨距：6－600mm 轨距 7－762mm 轨距 9－900轨距第二组数字表示钢轨型号：15－15kg/m钢轨18－18kg/m钢轨24－24kg/m钢轨第三组数字表示道岔号数：2－辙叉角28°04′20″3－辙叉角18°55′30″4－辙叉角14°15′5－辙叉角11°25′16″6－辙叉角9°31′38″第四组数字表示道岔的曲率半径：12－曲率半径为12m 20－曲率半径为20m第五组数字表示两条线路的中心距：16－两条线路的中心距为16dm两条线路的中心距只对于渡线、交叉渡线、对称组合道岔才有。
矿用道岔道岔
单开道岔、对称道岔、渡线道岔、交叉渡线道岔对称道岔、渡线道岔、交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨道岔、矿用单开道岔、矿用对称道岔、矿用对称组合道岔、矿用菱形交叉道岔、矿用四轨道岔、道岔
道岔详细介绍zmkj008
道岔系列：608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60共计二十一个系列
道岔类型：单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线共计七种类型轨距：600、762、900、1435共计四种轨距
轨型：8、12、15、18、22、24、30、38、43、50、60共计十一种轨型
辙叉号：2、3、4、5、6、7、8、9、12共计九种辙叉号
曲线半径：4、6、9、12、15、20、25、30、40、50、70共计十一种曲线半径
线路间距：1200、1300、1400、1500、1600、1700、1800、1900、2200、2500共计十种线
路间距
矿用道岔、单开道岔、对称道岔、渡线道岔、交叉渡线道岔、对称组合道岔、菱形交叉道岔、四轨道岔、矿用单开道岔、矿用对称道岔、矿用对称组合道岔、矿用菱形交叉道岔、矿用四轨道岔、道岔。
