焊缝外观检验标准(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除焊缝外观检验标准1、目的指导焊工及焊接检验人员工作，确保焊接质量。
2、适用范围本标准适用于钢结构件焊缝外观质量检验（自检和专检）。
3、焊接部外观检查项目焊接缺陷：咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。
焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。
表面气孔指露在表面的气孔。
未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
未焊透：焊接时接头根部未完全熔透的现象。
裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。
未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
焊缝形状缺陷：焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。
缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。
余高超差：余高高于要求或低于母材。
错边：对接焊缝时两母材不在一平面上。
漏焊：要求焊接的焊缝未焊接。
表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。
漏装：结构件中某一个或一个以上的零件未组焊上去。
飞溅。
电弧擦伤。
复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。
焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。
焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2019中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。
对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。
且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。
2.依据《JGJ81-2019建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，1）当间隙b≤1.5时，He=0.7Hf,2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。
用于龙门埋弧焊的船型焊的焊缝测量。

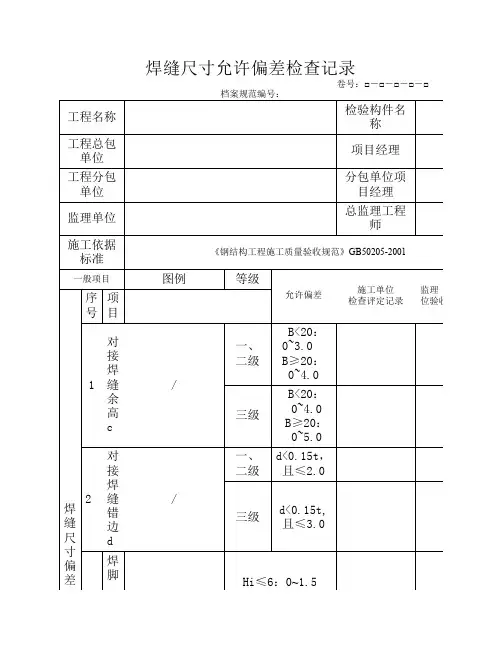

说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）规格腹板板厚翼缘板板厚焊角高度Hf 角焊缝厚度He BH600*400*16*30 16 30 10 8BH500*400*14*2514 25 9 6根据《GB50205-2019》钢结构工程施工质量验收规范制定以下表表A.0.1一级、二级、三级焊缝外观质量标准（㎜）项目允许偏差缺陷类型一级 二级 三级 未焊满（指不足设计要求） 不允许≤0.2+0.02t ，且≤1.0≤0.2+0.04t ，且≤2.0每100.0焊缝内缺陷总长≤25.0根部收缩 不允许 ≤0.2+0.02t ，且≤1.0≤0.2+0.04t ，且≤2.0长度不限咬边 不允许≤0.05t ，且≤0.5；连续长度≤100.0，且焊缝两侧咬边总长≤10%焊缝全长 ≤0.1t ，且≤1.0，长度不限弧坑裂纹不允许 不允许 允许存在个别长度≤5.0的弧坑裂纹 电弧擦伤 不允许 不允许允许存在个别电弧擦伤接头不良 不允许 缺口深度0.05t ，且≤0.5缺口深度0.1t ，且≤1.0每1000.0焊缝不应超过1处表面夹渣不允许 不允许 深≤0.2t 长≤0.2t ，且≤20.0 表面气孔 不允许 不允许 每50.0焊缝长度内允许直径≤0.4t ，且≤3.0的气孔2个，孔距6倍孔径注：表内t 为连接较薄的板厚外观质量为：二级标准对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）序号 项 目图 例 允 许 偏 差 1对接焊缝余高C一、二级 三级 B ＜20：0～3.0 B ≥20：0～4.0 B ＜20：0～4.0B ≥20：0～5.0 2 对接焊缝 d ＜0.15t ，且≤2.0 d ＜0.15t ，且≤3.0C Bd错边d部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜） 序号 项 目图 例 允 许 偏 差 1焊角尺寸h f h f ≤6：0～1.5 h f ＞6：0～3.02角焊缝余高C h f ≤6：0～1.5 h f ＞6：0～3.0注：1 h f ＞8.0mm 的角焊缝其局部脚尺寸允许低于设计要求值1.0mm ，但总长度不得超过焊缝长度10%；2 焊接H 型梁腹板与翼缘板的焊缝两端在其两倍翼缘板宽度范围内，焊缝的焊脚尺寸不得低于设计值。
焊接缝尺寸检验记录引言焊接是一种常见的金属连接工艺，广泛应用于制造业、建筑业和其他领域。
焊接的质量控制对于确保连接的强度和可靠性至关重要。
其中，焊接缝尺寸的检验记录是评估焊接质量的关键环节。
本文将深入探讨焊接缝尺寸的检验记录，包括其背后的原理、常用的方法和标准，以及为何它对各种行业如此重要。
焊接缝尺寸的意义焊接是将两个或多个金属部件通过熔化金属来连接的工艺。
焊接质量直接影响到连接的强度和可靠性。
焊接缝尺寸是焊接质量的一个关键指标，它表示焊接缝的宽度、高度和长度。
正确的焊接缝尺寸是确保焊接强度和连接质量的关键因素。
焊接缝尺寸的三个重要维度1.宽度：焊接缝的宽度是指焊接缝的横向尺寸，通常以毫米或英寸表示。
它直接影响焊接的强度，太宽或太窄的焊接缝都会降低焊接的质量。
2.高度：焊接缝的高度是指焊接缝的垂直尺寸，也通常以毫米或英寸表示。
高度的不一致性可能导致焊接强度不均匀。
3.长度：焊接缝的长度是指焊接缝的整体尺寸，通常以毫米或英寸表示。
长度的合适性与焊接的可靠性和寿命密切相关。
焊接缝尺寸的检验方法为了确保焊接质量，焊接缝尺寸的检验是必不可少的。
以下是几种常见的检验方法：1. 直尺和卡尺测量这是一种基本的检验方法，使用直尺或卡尺来测量焊接缝的宽度和高度。
这种方法简单易行，但可能受到操作员技能的影响。
精确的测量需要训练有素的人员，而且可能不适用于大型或难以访问的焊接缝。
2. 声波测厚仪声波测厚仪是一种非接触的测量工具，通过发送声波来测量焊接缝的厚度。
这种方法适用于不同类型的材料，可以快速、准确地测量焊接缝的尺寸，同时减少了人为误差。
3. 焊缝剖面测量对于对焊接质量要求非常高的应用，可以进行焊缝剖面测量。
这涉及将焊接部件切割并对焊缝进行详细分析，以确保其符合规格要求。
虽然这是一种耗时的方法，但对于一些特定的应用非常关键。
相关标准和规范为了确保焊接缝尺寸的检验能够得到准确和可重复的结果，有一些国际标准和规范，如美国焊接学会（AWS）和欧洲焊接协会（EWF）等，提供了详细的指导和标准程序。
焊接外观检查基准书1.适用范围本标准适用于阀门焊接部位的外观检查.2.适用范围和限制1)本基准只作为焊接部位肉眼检查的基准,对焊缝内部质量进行评定时,不适用本基准,对焊缝内部质量要根据相应的其它检查方法评定.但是,无损检测中的渗透(PT)探伤也可适用本基准.2)本基准检查项目中,对图纸明确规定的缺陷,应满足图纸要求为原则.3)图纸中未注明焊接符号处,多余进行焊接的,原则上不允许.4)对于重复缺陷的评定参考 3.17)项目检查.5)对于超出检查基准的焊接缺陷,应进行必要的返修,返修结束后重新进行检查.3.焊接部外观检查项目:1)焊角尺寸(LEG LENGTH)2)咬边(UNDER CUT)3)焊缝表面气孔(BEAD BLOW HOLE)4)焊瘤(OVER LAP)5)未焊透6)背面余高(烧穿:BURN THROUGH)7)未熔合8)裂纹(CRACK)9)弧坑(CRATER)10)焊缝连接11)电弧损伤12)焊缝形状13)焊角不对称14)飞溅焊痘15)漏焊16)重复缺陷17)焊缝打磨18)连接部错边4.检查基准1)焊角尺寸A). 图纸有焊角尺寸的焊角尺寸公差: SPEC: +25.0%(例:焊角尺寸为10mm时,允许值为10-12.5mm),焊角尺寸步允许有负公差,上述公差的情况对B项同样适用.B)图纸未注明焊角尺寸时(mm)3）焊缝表面气孔焊缝的概念指的是，焊缝从起弧到收弧的距离焊缝表面连续出现的线状或群集状态气孔，与它的大小和数量无关，均判定不合格 点焊及弧坑气孔根据上述基准检查，对焊接下一工序带来的障碍不允许 4）焊瘤5） 未焊透适用外观上可以进行检查的角焊缝及对接焊焊缝末端部位7.未熔合8)焊接裂纹由于木材分层引起的也适用本标准9)焊缝连接10）电弧损伤11）.弧坑弧坑裂纹不允许,需要返修焊缝形状焊接形态13）. 焊脚不对称适用于对图纸中标注的等角焊缝15. 错边16）.漏焊与部位无关,均判为不合格焊接长度不足,也可视为漏焊,判定为不合格17）重复焊接18焊缝的打磨A图纸中标注的焊缝打磨,应满足图纸要求,由于打磨引起的切口打磨过度,母材损伤等,不允许使用B 图纸未注明焊缝的打磨对于焊缝打磨,原则上不允许,仅允许为了缺陷返修的焊缝及母材的打磨备注.部分内容没完善需要填充和改善。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】焊接检验尺使用方法一、焊接检验尺的结构：焊接检验尺是利用线纹和游标测量等原理，检验焊接件的焊缝宽度、高度、焊接间隙、坡口角度、咬边深度等的计量器具。
主要结构形式分为Ⅰ型（图1）、Ⅱ型（图2）、Ⅲ型（图3）和Ⅳ型（图4）二、焊接检验尺的计量性能要求1、高度尺、咬边深度尺和多用尺指标线棱边至主尺标记面的距离不大于0.3mm。
2、标尺标记的宽度和宽度差：标尺标记的宽度应为（0.15±0.05）mm，宽度差0.05mm。
3、测量面的表面粗糙度：不大于Ra0.8 μm。
4、测量面的平面度：不大于0.02mm。
在宽度尺测量面距短边0.2mm内及其他测量面距短边1mm内允许塌边。
5、角度样板的偏差和测角度尺的示值误差：最大允许误差不超过±30′。
6、主尺边缘线性标尺的示值误差：最大允许误差见表1。
7、高度尺的零值误差和示值误差、咬边深度尺的零值误差和示值误差、宽度尺的示值误差及间隙尺的示值误差均见表1。
三、焊接检验尺的使用方法1、测量平面焊缝高度首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。
2、测量角焊高度用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。
3、测量角焊缝在45°时的焊点为角焊缝厚度。
首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。
4、测量焊缝咬边深度首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。
5、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。
6、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。
看主尺工作面与多用尺工作面形成的角度，多用尺指示线所指示值为坡口角度。
钢结构焊接外观检验标准1以下符号适用于本文件.a :角焊缝的公称喉厚〔角焊缝厚度〕；b :焊缝余高的宽度；d :气孔的直径h :缺陷尺寸〔高度或宽度〕；s :对接焊缝公称厚度〔或在不完全焊透的场合下规定的熔透深度〕；t :壁厚或板厚；K :角焊缝的焊脚尺寸〔在直角等腰三角形截面中K=aV2 〕C :焊缝宽度2焊缝分类及质量等级2.1焊缝分类根据产品构件的受力情况以及重要性,把焊缝分为A、B、G D等四大类.具体分类见表1.2.2焊缝质量等级焊缝外观质量检验要求表中所列工程,每个工程分三个等级：其中I级为优秀, II级为良好,田级为合格.2.3外观质量检验规那么3.1焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验.4焊缝外观质量检验工程和要求对接焊缝见表2,角接焊缝见表3.瘤炸1 1缝长方宽差 焊沿度向窄缝度寸差 焊宽尺偏缝线线变 焊边直度缝面凸 焊表凹AC=CL-CC1为实际焊缝宽度, C 为设计焊缝宽度1F ----73 j M ((?a300 _f ：任意300焊缝内,焊缝 边缘沿轴向的直线度IIIh < 0.10t <2h < 0.15t <2h < 0.15t <3 h< 0.10t <2h< 0.15t <2h< 0.15t <3h<0,15t <3 h<0,15t <2 h<0.2t <3h< 0.15t < 3 h< 0.15t < 3 h<0.2t <4不允许总长度不超过焊缝全长的5%单个焊瘤深度h003 I总长度不超过焊缝全长的10犯内,单个焊瘤深度不 超过h00.3I 不允许 不允许h<0.03t 0 0.5总长度不超 过焊缝全长的10% II h< 0.03t 0 0.5 总长度不超过焊缝全长的10%h<0.03t 0 0.5总长度不超 过焊缝全长的15% IIIh< 0.03t 0 0.5 总长度 不超过焊缝全长的20%h<0.03t 0 0.5总长度不超 过焊缝全长的20%III任意300 mnrt ：① C020, AC02.5;②20VC<30, AC<3; ③C>30, AC<4;且在整个焊缝长度范围内不大于5I II ①C0 20, AC= 0~2;②20VC<30, \C= 0~2.5; 14 ③C> 30, AC= 0-3III①C0 20, AC= 0~3; ②20V C0 30, AC= 0~4; ③C>30, AC= 0-5I f 0 1.5 f <2 IIf <2 f <2.5 IIIf <2.5f <3Ig< 1 g<1.5 IIgw 1.5g<2角接焊缝外观质量检验工程和要求表①K1=tmin+ | 2-3I②K2=H+ |1.5~2.0 | 0.25tmin < K3tmin+1.5 ;H 表示坡口开口尺 寸,tmin 表示两 板间的最小板厚① K1=tmin+ | 2-4 | ②K2=H+ | 1.5~2.5 | ; 0.25tmin < K3 tmin+2.0 ； H 表示坡口开口 尺寸,tmin 表示 两板间的最小板 厚①K1=tmin+ | 2-4I②K2=H+ | 1.5~3.0 | ; 0.25tmin < K3 tmin+2.5 ; H 表示坡口开口尺 寸,tmin 表示两板 间的最小板厚①C020, AC<3 ®20<C<30, AC<4 ③C>30, AC<5度过 大III h <1+0.15a <3 h< 1+0.15a<4 h< 1+0.20a <5 I h 00.5+0.1Z h<0.5+0.1Z h< 1+0.15Z II h 01+0.1Z h< 1+0.15Z h< 1.5+0.15Z IIIh 01+0.1Zh< 1+0.15Z ,允 许局部超过h<2+0.15Z ,允许 局部超过够焊 缝宽 度尺 寸偏 差ACII①C1020, A C=-1〜2 ②20 < C1< 30 , AC=-1〜3 ③ C > 30 , A C=-2〜2 ① C1020, A C=-1〜2 ②20 < C1< 30 , AC=-1〜3 ③ C > 30 , A C=-2〜3 ① C1020, A C=-1〜2 ② 20 < C1< 30 , A C=-2〜3 ③ C > 30 , A C=-2〜4 00缝缘线f焊边直度I f0 1.5 f<2 f<2 IIf<2 f<2.5 f<2.5 IIIf<2.5f<3f<3焊缝 外表Ah <1 Ah <1.5 Ah01.5 Ah <2 Ah<1.5 Ah<2焊接接头共有五种形式,对接,角接,T形,搭接和端接接头用lit 型埃口J 型岐口心v.〉,m /覆甲口 及 嘏缝u 型城口隍坎. 卷效装口 斜时共破.4网角接接头(C ； 1型接大卬］塔及接头何端推接头4加辉战JU其边匕隼血理版口m发界 1C-喇成阜边丫孕检⑪匚二］_ 槽与、喇伏丫型板口 0克群上. J 型垓口© 泄海1L 住逆城口 0 凸群1.V理城口闻波⑪实用焊鞋及焊接符号年爆Lil 槽外 匕 单即型坑口0 点舁 工 吨叭丫型喊口 © 地坪 .匕 .1型喊口 0 日笄 J1. 虎边陵口口惠坪实用庠建及焊接在号& 角拜 口楷评 JZ. 单也0 .卡拜 ir. 明做Y 型梭口 © 城评上. 」型辰口 0 4年J1.口•1施粒口?第室算二实用牌筵及焊接符号匕单迪健1梭口U 型坡口咖联单迪7型收口 \X喀!坡口 、工 喇叭Y 型坡口卷边挣匕 」型境口避笄Jl_ 语说培rr实用婵缝及婢接符号图4, 2-五抻照本建头•型式及实用洋舞符号一、埋弧焊焊缝坡口的根本形式和尺寸:厅P工件 厚度名称坡口形式和尺寸备注6 6 =28 带钝边双U形坡口7 6 =30 带钝边双U形坡口8 6 =32 带钝边双U形坡口带钝边双U形坡口20°10 6 =36 带钝边双U形坡口11 6 =38 带钝边双U 形坡口13 6 =44 带钝边双U形坡口14 6 =50 带钝边双U 形坡口6 带长舌双面15 二12〜单边V形坡16 口带长舌双面16 二18〜单边V形坡22 口17 6 =24 带长舌双面J形坡口18 6 =25 带长舌双面J形坡口、手工电弧焊焊缝坡口的根本形式和尺寸:厅P 工件厚度名称坡口形式和尺寸备注1 6 =6 Y形坡口80°_______ Jf__ —厂「6212 6 =8 Y形坡口70°_____________________________ :; ________________________________________________ [；__g-8 8219 带长舌双面J形坡口20 带长舌双面J形坡口=10 Y形坡口=12 Y形坡口=14 =16 =18 双Y形坡口双Y形坡口双Y形坡口60°3 64 65 66 67 618 6 =36UY 形坡口19 6 =38UY 形坡口20 6 =40UY 形坡口带长舌21 6=12双单边V形坡口6带长舌 22 双面单 边V 形坡二14〜20口带长舌 双面单 边V 形坡口带长舌27 6 =28双面J 形坡口23带长舌246 =24双面J 形坡口25带长舌双面J 形 坡口26带长舌6 =26双面J 形 坡口2__28 6 =30 带长舌双面J形坡口29 6 =12 带长舌单面J形坡口30 6 =14 带长舌单面J形坡口31 6 =16 带长舌单面J形坡口32 6 =18 带长舌单面J形坡口2三、CO焊焊缝坡口的根本形式和尺寸:坡口5 6 =14 双Y形坡口6 6 =16 双Y形坡口7 6 =18 双Y形坡口9 6 =20 双Y形坡口20 6 =38 UY形坡口21 6 =40 UY形坡口6 带长舌双面单22 二12〜边V形18 坡口236二20〜22带长舌双面单边V形坡口246二24〜30带长舌双面J 形坡口6 带钝边25 二8〜单边V10 形坡口266二12〜16带钝边单边V形坡口6 带钝边27 =18〜单边V20 形坡口带长舌28 6 =22 单面J形坡口。
焊缝外表质量〔观感〕检查记录表编号：0203-TFEN-HJ-0单位工程名称SO?吸收系统标准号分局部项名称吸收塔安装工程类别D-2钢材牌号Q235-B焊丝部件规格钢板T=6、T=22焊条(J422 )焊工代号LG499/LG4577焊缝总数381米焊口编号范围接头清理焊缝成型表露缺陷缺陷处理情况焊工签字检查日期3D01-01√//3D01-09√//3D01-12√//3D01-14√//3D01-16√//3D01-22√//检3D01-26√// 3D01-32√//查3D01-40√// 3D01-47√//记3D01-55√// 3D01-59√//录3D01-63√// 3D01-72√//3D01-82√//3D01-88√//以下空白自检确认意见：上述焊缝外表观感检查已完成，检焊缝外表无气孔、夹渣、裂纹、未熔合，外表施工作业单位复查意见：经复查上述焊缝外表质量符合焊接质量验收及评价规程中表要求查质量符合要求。
结论班〔组长〕长：年月日二级质检员：注：本表仅作为外表质量观感检查用，“接头已清理〞和“焊缝成型〞符合要求时，以“表露缺陷，应标注具体的焊口编号：缺陷及处理情况应据实填写.年月日√〞表示：如有焊接工程外观质量测量检查记录表 编号：0203-TFEN-HJ-0单位工程名称 SO?吸收系统 标准号分局部项名称吸收塔安装工程类别 D-2 检查焊口编号 0203-JL-TFEN-MT-01接头数量381米类 检查测量检 验 项 目焊缝 焊缝 焊缝宽 焊脚检查别焊口编号错边角变形表露缺陷成型 余高窄差咬边结论尺寸3D01-01 优良 / 无 无 合格3D01-09 优良 / 无 无 合格3D01-12 优良 / 无 无 合格3D01-14 优良 / 无 无 合格3D01-16 优良 / 无 无 合格3D01-22 优良 / 无 无 合格3D01-26 优良 / 无 无 合格抽 3D01-32优良/ 无 无 合格3D01-40 优良/ 无无 合格样3D01-47 优良/ 无无 合格测3D01-55 优良/ 无无 合格量3D01-59 优良/ 无无 合格检3D01-63 优良 / 无无 合格查3D01-72 优良/ 无无 合格记3D01-82 优良/ 无无 合格录3D01-88优良/无无合格以下空白抽样汇总 检验点数 16 合格数 16 优良数 16施工作业单位检查意见：经外观质量测量检查， 质量部门复查意见：经外观质量测量检查，上述上述16只焊口符合焊接质量验收及评价规程中16只焊口符合焊接质量验收及评价规程中表合格 检 表合格标准，评定为 合格焊口标准，评定为合格焊口验结论二级质检员： 年 月 日 三级质检员： 年 月 日焊接工程质量分批验收记录表编号：0203-HJ-01单位工程名称SO?吸收系统 标准号分项工程名称#3机组吸收塔安装工程类别 D-23D01-01、3D01-09、3D01-12、3D01-14、接头数量96本批焊口编号3D01-16、3D01-22、3D01-26、3D01-32、施工单位□3D01-40、3D01-47、3D01-55、3D01-59、〔或验收部位〕验收单位3D01-63、3D01-72、3D01-82、3D01-88监理单位□无损检测结论光谱复查结论其他检测热处理记录外观质量文件资料情况检查结论MT 合格符合要求/ 记录齐全优良标准齐全类 检查测量检验工程检查 焊缝 焊缝 焊缝宽焊脚表露别焊口编号 错边结论成型 余高窄差咬边角变形尺寸缺陷3D01-01 优良 / 无 无 合格3D01-09 优良 / 无 无 合格3D01-12 优良 / 无 无 合格3D01-14 优良 / 无 无 合格表 3D01-16 优良 / 无 无 合格面 3D01-22 优良 / 无 无 合格质 3D01-26 优良 / 无 无 合格量 3D01-32 优良 / 无 无 合格验 3D01-40 优良 / 无 无 合格收 3D01-47 优良 / 无 无 合格抽 3D01-55 优良 / 无 无 合格查 3D01-59 优良 / 无 无 合格记 3D01-63 优良 / 无 无 合格录3D01-72 优良 / 无 无 合格3D01-82 优良 / 无 无 合格3D01-88 优良/无无合格以下空白抽样汇总 检验点数 16 合格数 16优良数 /验收 本批焊接工程质量验收组成员共 3人，有栗军担任本批验收组负责人， 负责抽查测量人员为聂立 记录 英、王国军按表检测，对这批焊缝 100％观感质量检查，试验结果及记录数量验收后按实际抽查事项 工程及抽查结果到达合格标准，验收意见：施工班组代表： 年 月 日 作业单位代表： 年 月 日 质量部门代表：年 月 日监理单位代表：年月日焊接分项工程综合质量验收评定表编号：0203-HJ-0单位工程名称SO?吸收系统验评施工单位□分项工程名称#3机组吸收塔安装监理单位□单位标准号建设单位□工程类别验收批数分批验收结论验收抽查数合格数优良数D-2实际数合格16/16以下空白评定工程总焊口数实检焊口数检验比例评定抽优良数评定结论〔个〕〔个〕〔%〕查数〔合格数〕观感检查96961001616优良质测量检查9616≥233优良量超声//////评射线//////定光谱961633优良记硬度//////录金相//////表MT96961001616优良PT//////以下空白综合本分项工程是#3机组吸收塔底板焊口共381米，分批验收施工单位的外观质量测量检查抽查了其质量中16只，均合格并到达优良标准；检查本分项工程的各项检查报告及规定的相关文件齐全，焊验收接工程质量分批验收资料齐全。

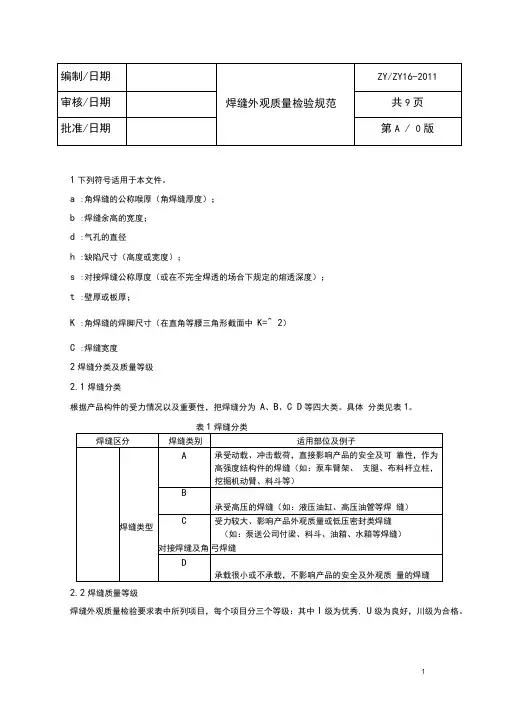

1下列符号适用于本文件。
a :角焊缝的公称喉厚（角焊缝厚度）；b :焊缝余高的宽度；d :气孔的直径h :缺陷尺寸（高度或宽度）；s :对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t :壁厚或板厚；K :角焊缝的焊脚尺寸（在直角等腰三角形截面中K=^ 2）C :焊缝宽度2焊缝分类及质量等级2.1焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C D等四大类。
具体分类见表1。
表1焊缝分类2.2焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中I级为优秀, U级为良好，川级为合格。
3焊缝外观质量检验规则3.1焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
3.2质量检验部门按图样、工艺文件上规定的焊缝类别和质量等级，对焊接件是否合格进行检查和验收。
4焊缝外观质量检验项目和要求对接焊缝见表2,角接焊缝见表3表2对接焊缝外观质量检验项目和要求电弧擦伤焊缝成形焊缝余高未焊满及凹坑III由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤IIIh< 0.2 S ;②t> 3,弧坑深度a< 0.1h< 2不允许在焊缝接头的外面及母材表面不允许在焊缝接头的|局部出现应打磨，打磨后呈外面及母材表面光滑过渡，打磨处的实际板厚不小于设计规定的最小值局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直焊缝与母材圆滑过渡，匀直，接头良好焊缝与母材圆滑过渡，接头良好h< 1+0.05 h< 1+0.1b h< 1+0.1b h=1+0.15bb允许局部超过h< 1+0.1bh< 1+0.15C不允许不允许不允许h< 1+0.1b h< 1+0.15b允许局部允许局部微微小超过小超过h<1+0.2b允许局部微小超过h< 1+0.15b允许局部超过h< 1.2+0.15b允许局部超过hv0.2+0.03t<0.5总长度不超过焊缝全长的10%h<1+0.2b 允许局部超过hv0.2+0.02t<0.6总长度不超过焊缝全场的15%hv 0.2+0.04t< 1.0总长度不超过焊缝全长的15%hv0.2+0.04t< 1.0总长度不超过焊缝全 长的15%v 0.2+0.06t< 1.5总长度 不超过焊缝 全长的20%总长度不超过焊缝全长的 5%,单个焊瘤深度hW0.3 总长度不超过焊缝全长的10%以内，单个焊瘤深度 不超过h < 0.3不超过焊缝全长的10%焊缝全长的15%不超过焊缝全长的20%焊缝全长的20%10 错边①单面焊缝II ①11 焊瘤h <0.10t h < 0.10t h< 0.10W 1.5 h < 0.10t h < 0.15th < 0.15t不允许 h < 0.10t h < 0.10th< 0.10W 1.5 h < 0.10th < 0.15th <0.15th < 0.10t < 1h < 0.10t < 2 h < 0.15t <1.5h < 0.15t < 3 h < 0.15t < 2 h < 0.2t < 3 h <0.10t <1.h <0.10< 2h <0.15t <2h <0.15t <3h <0.15t <3h <0.2t < 412 咬边 II 不允许 不允许h < 0.03t <0.5 总长度h < 0.03t < 0.5总长度不超过焊缝全长的10%h < 0.03t < 0.5总长度不超过 I I Ih < 0.03t <0.5 总长度h < 0.03t < 0.5总长度不超过II III1314151617 焊缝沿长度方向宽窄差焊缝宽度尺寸偏差焊缝边线直线度JiCmax-CrlnC1为实际焊缝宽度, C为设计焊缝宽度f：任意300焊缝内,焊缝边缘沿轴向的直线度焊缝表面凹凸g为任意25焊缝长度范围内，焊缝余高hmax - hmin的差值根部收缩（缩沟）IIIIIIIIIIIIIIIIIIIIIII任意300 mm 内：① Cw20, △ Cw2.5;②20v Cw 30, △ Cw 3;③C>30, △ Cw4;且在整个焊缝长度范围内不大于5①C<20, △ C = 0~2;②20v C< 30, △ C=0~2.5;14 ③C>30, △ C= 0~3①C<20, △ C = 0~3;②20v C< 30, △ C= 0~4;③C>30, △ C = 0~5gw 1gw 1.5gw 2不允许不允许gw1.5gw 2gw2.5不允许不允许不允许hw 0.2+0. hw 0.2+0.02t hw0.2+0.02t02tw 0.5 w 0.5，总长w 0.6，总长，总长度度不超过焊度不超过焊不超过焊缝全长的缝全长的缝全长的10%，局部10%,局1718 未焊透19 未融合20 根部下榻10%,局部h<0.6h< 0.8 部h< 1IIIIIIIIIIIIIIh<0.2+0.02t<0.6，总长度不超过焊缝全长的10%不允许不允许不允许不允许不允许不允许h< 1+0.1bh<0.2+0.04t<0.8，总长度不超过焊全长的10%,局部h< 1不允许不允许不允许不允许不允许不允许h< 1+0.2bh<0.2+0.04t< 0.8，总长度不超过焊缝全长的10%，局部h< 1.2不允许不允许不可有可测出的连续缺陷，局部缺陷hw 0.1t w1.5,总长度不超过焊缝全的10%不允许不允许hw 0.4sw4,总长度不超过焊缝全长的10%h< 1+0.3bv 3hW0.2+0.06tw 1,总长度不超过焊缝全长的10%，局部h<1.5不允许不可有可测出的连续缺陷，局部缺陷hw0.05tw1，总长度不超过焊缝全长的10%不可有可测出的连续缺陷，局部缺陷hw 0.05tw2, 总长度不超过焊缝全长的10%不允许n<0.4s< 4，总长度不超过焊缝全长的10%h<0.4s< 4，总长度不超过焊缝全长的10%h<1+0.1b<III V 2 V 3 3IIh< 1+0.2bV 3 h< 1+0.3b允许局部微小超出，但hv3h< 1+0.4bv 5 h<1+0.2bv4IIIh< 1+0.3bV 4 h< 1+0.4b允许局部超过，但hv 4h< 1+0.8bv 5 h<1+0.6bv5目和要求表3角接焊缝外观质量检验项No.项目1 焊缝超厚2 焊缝减薄凸度过大或凹度过大项目说明（图示）角焊缝实际有效厚度过大，a:设计要求厚度角焊缝实际有效厚度不足，a:设计要求厚度质量等级IIIII焊缝类型A/B rc r~Dh< 1+0.1a <3 h< 1+0.1a <3 h< 1+0.15a < 3h< 1+0.15a < 3 h< 1+0.15a < 3 h< 1+0.2a < 3h< 1+0.15a <4 h< 1+0.15a <4 h< 1+0.2a <4I________不允许II不允许III不允许IIh < 1+0.06a <3不允许不允许h< 0.3+0.035a< 1，总长度不超过焊缝全长的20%h< 1+0.06a < 3不允许不允许h< 0.3+0.035a <1，总长度不超过焊缝全长的20%h< 1+0.06a < 3h< 1+0.10a < 3 h< 1+0.12a <4 h< 1+0.15a < 4h < 1+0.15a <3h< 1+0.15a <4 h< 1+0.20a < 58h < 0.5+0.1Zh < 1+0.1Zh < 1+0.1Z①K1=tmin+ |2~3②K2=H+ |1.5~2.0 I0.25tmin < K3tmin+1.5 ；H表示坡口开口尺寸，tmin表示两板间的最小板厚h< 0.5+0.1Zh< 1+0.15Zh< 1+0.15Z，允许局部超过①K1=tmin+ | 2~4 I②K2=H+ | 1.5~2.5| ;0.25tmin < K3tmin+2.0 ；H表示坡口开口尺寸，tmin表示两板间的最小板厚h< 1+0.15Zh< 1.5+0.15Zh< 2+0.15Z，允许局部超过①K1=tmin+ |2~4②K2=H+ |1.5~3.0| ；0.25tmin < K3tmin+2.5 ;H表示坡口开口尺寸，tmin表示两板间的最小板厚焊缝宽窄差△ C够焊缝宽度尺寸偏差△ C焊缝边缘陀〔Ml①C < 20，△ C V 3②20 V C <30，△ C V4③C > 30，△ C V 5①C1 < 20，△C=-1~2②20 V C1 <30△ C=-1~3③C > 30，△C=-2~2f< 1.5①C1 <20，△ C=-1~2②20 V C1 < 30△ C=-1~3③C>30，△ C=-2~3f< 2①C1 < 20，△C=-1~2②20 V C1 < 30△ C=-2 〜3③C > 30，△ C=-2~4f< 2不等边h焊脚尺寸K101112 直线度f焊缝表面凹凸咬边焊瘤表面气孔夹渣IIIIIf< 2f<2.5f<2.5fW3f<2.5f< 3 3h=hnax-hnlnIIxdEr-III△ h <1.5△ h <1.5△ h <1.5不允许△ h <2.5△ h <2.5焊缝与母材之间的凹槽IIIII连续缺陷深度h <0.3，局部缺陷深度h< 0.3，且总长度不超过焊缝全长的10%_ 连续缺陷深度h < 0.4，局部缺陷深度h < 0.4，且总长度不超过焊缝全长的20%连续缺陷深度h<0.2,局部缺陷深度h < 0.2，且总长度不超过焊缝全长的10%连续缺陷深度h<0.3,局部缺陷深度h < 0.3，且总长度不超过焊缝全长的15%_ 连续缺陷深度h< 0.4，局部缺陷深度h< 0.4，且总长度不超过焊缝全长的20%连续缺陷深度h<0.3，局部缺陷深度h< 0.3，且总长度不超过焊缝全长的10%连续缺陷深度h<0.4，局部缺陷深度h< 0.4，且总长度不超过焊缝全长的15%_ 连续缺陷深度h< 0.5，局部缺陷深度h< 0.5，且总长度不超过焊缝全长的20%I__ 不允许II总长度不超过焊缝全长的5%，单个焊瘤深度h w 0.3内III总长度不超过焊缝全场的10%，单个焊瘤深度h< 0.3内III不允许不允许III不允许不允许在50焊缝长度上，单个缺陷d< 0.25t w 2, 缺陷总尺寸不超过4在50焊缝长度上，单个缺陷dw 0.25t w 3,缺不允许在50焊缝长度上,单个缺陷dw 0.25t w 3,缺陷总12尺寸不超过4在50焊缝长度上,单个缺陷dw 0.25t w4,缺。
焊缝外观质量检验标准2022-05—012022 —03-01 发布目次目次 (I)前言 (II)焊缝外观质量检验标准 (3)1 范围 (3)2 引用文件 (3)3 术语和定义 (3)3.1 可视面 (3)3.2 非可视面 (3)4 符号 (3)5 焊缝分类及质量等级 (3)5.1 焊缝分类 (4)5.2 焊缝质量等级 (4)5.3 图样标记 (4)6 焊缝外观质量检验规则 (4)6.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
(4)6。
2 质量检验部门按图纸、工艺文件上规定，区分焊缝类别，根据表4 和表 5 的要求对焊接件是否合格进行抽检。
(4)6.3 焊缝外观质量检验中不同焊缝类别的检验比例见表 3: (4)7 焊缝外观质量检验项目和要求 (4)前言——制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用.——本《焊缝外观质量检验标准》按照GB/T 1.1—2022给出的规则以及参考网络上提供的公开资料起草。
-—本《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D 四类焊缝,根据不同的焊缝要求，制定要求.--使用图示和图表的方式给出标准，直观易判断。
——检验时根据所选定的类型和质量等级,检验焊缝是否合格。
-—使用图样标注说明.——本《焊缝外观质量检验标准》将焊缝外观质量缺陷分为：表面气孔、表面夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表面凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或者凹度过大、不等边、焊脚尺寸差。
焊缝外观质量检验标准1 范围气体保护焊和埋弧焊的焊缝外观质量要求.本《焊缝外观质量检验标准》规定了手工电弧焊、 CO2本《焊缝外观质量检验标准》合用于产品图纸或者工艺文件中无特殊要求的焊接件。
