模型空间与布局空间

CAD的模型、布局、图纸空间CAD的模型和布局是什么意思？什么叫图纸空间？在AUTOCAD 或浩辰CAD等同类的CAD软件中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。

CAD之所以要增加布局，主要是考虑排图打印的需要。

通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。

在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。

在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。

CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。

通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。

因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。

CAD中的模型空间与布局空间在使用CAD软件进行设计和制图时，我们经常会听到模型空间和布局空间这两个术语。

它们是CAD中非常重要的概念，理解和正确使用它们可以提高工作效率并获得更好的设计结果。

首先，让我们来了解一下模型空间。

模型空间是CAD中用来创建和编辑实际设计模型的地方。

当我们开始一个新的CAD项目时，我们会在模型空间中创建各种几何图形和对象。

在模型空间中，我们可以使用各种工具和命令来绘制、修改和分析这些对象。

在模型空间中，我们可以自由地绘制各种几何图形，并且可以根据需要进行修改和调整。

我们可以使用线段工具来创建直线，使用弧线工具来创建弧线和圆等等。

此外，我们还可以使用矩形工具、多边形工具等来绘制其他形状。

在模型空间中，我们可以进行对象的旋转、缩放、镜像、偏移等各种操作，以满足我们的设计需求。

在模型空间中，我们还可以对对象进行分析，例如计算长度、面积、体积等。

CAD软件通常提供了一些功能强大的分析工具，可以帮助我们对设计模型进行更全面的评估和分析。

接下来，我们来了解一下布局空间。

布局空间是CAD中用来创建和编辑绘图布局的地方。

在布局空间中，我们可以组织和排列我们在模型空间中创建的设计模型。

通过不同的布局，我们可以创建多个视图，例如平面图、立面图、剖面图等。

布局空间中的视图可以根据我们的需要进行调整和配置。

我们可以选择视图的比例尺，调整视图的大小和位置，并添加必要的注释和标注。

布局空间提供了一系列工具和命令，可以帮助我们创建专业水平的绘图布局。

在布局空间中，我们还可以设置打印和输出选项。

我们可以选择纸张大小、打印比例和打印范围等。

CAD软件通常还提供了一些高级的打印设置，例如打印线宽、打印颜色等。

模型空间和布局空间之间存在一种关联关系。

我们创建的设计模型在模型空间中进行编辑和分析，然后将所需的视图放置在布局空间中进行排列和布局。

我们可以在多个布局中创建不同的视图，并可以随时切换和编辑这些视图。

cad模型和布局怎么互相转换
cad软件作图空间有模型和布局，这两种作图空间有时候会互相转换图形使用。

下面店铺告诉大家cad模型和布局怎么互相转换，一起来学习吧。

cad模型和布局互相转换的方法一
第一步：先点击模型
第二步：双击模型中间空白处
第三步：转动鼠标中间滚轮将图移至合适位置
第四步：双击模型外部空白处就完成了
cad模型和布局互相转换的方法二
打开CAD2014程序，在模型空间中制作好图纸，在下面可以看到是处于模型选项卡
现在我们用左键点右侧的布局1选项卡，出现了布局1的图纸空间，内部实线边框是单个布局视口，显示的是模型空间的视图切换时，可以直接点模型选项卡，就回到了模型空间
或者在布局选项卡，在选项卡上点击鼠标右键，然后点激活模型选项卡，也可以回到模型空间。

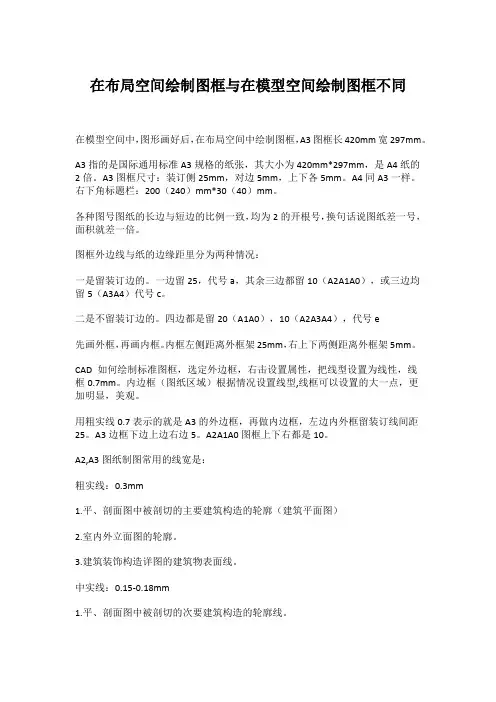

在布局空间绘制图框与在模型空间绘制图框不同在模型空间中，图形画好后，在布局空间中绘制图框，A3图框长420mm宽297mm。

A3指的是国际通用标准A3规格的纸张，其大小为420mm*297mm，是A4纸的2倍。

A3图框尺寸：装订侧25mm，对边5mm，上下各5mm。

A4同A3一样。

右下角标题栏：200（240）mm*30（40）mm。

各种图号图纸的长边与短边的比例一致，均为2的开根号，换句话说图纸差一号，面积就差一倍。

图框外边线与纸的边缘距里分为两种情况：一是留装订边的。

一边留25，代号a，其余三边都留10（A2A1A0），或三边均留5（A3A4）代号c。

二是不留装订边的。

四边都是留20（A1A0），10（A2A3A4），代号e先画外框，再画内框。

内框左侧距离外框架25mm，右上下两侧距离外框架5mm。

CAD 如何绘制标准图框，选定外边框，右击设置属性，把线型设置为线性，线框0.7mm。

内边框（图纸区域）根据情况设置线型,线框可以设置的大一点，更加明显，美观。

用粗实线0.7表示的就是A3的外边框，再做内边框，左边内外框留装订线间距25。

A3边框下边上边右边5。

A2A1A0图框上下右都是10。

A2,A3图纸制图常用的线宽是：粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3.建筑装饰构造详图及构配件详图中一般轮廓线。

细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

细点划线：0.1-0.13mm中心线、对称线、定位轴线。

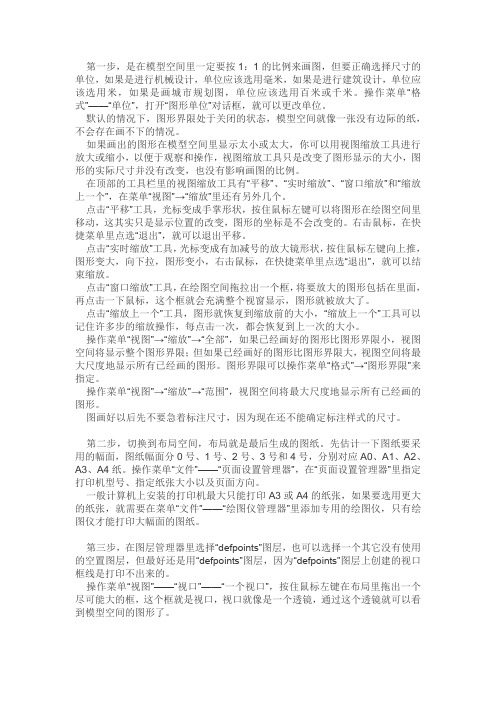

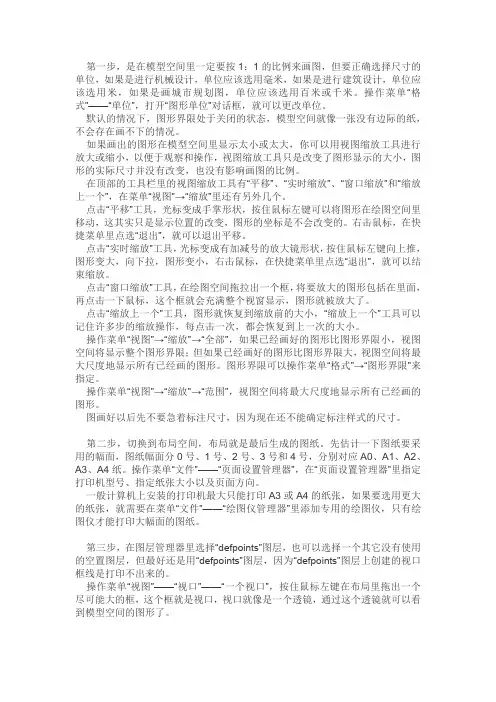

第一步，是在模型空间里一定要按1：1的比例来画图，但要正确选择尺寸的单位，如果是进行机械设计，单位应该选用毫米，如果是进行建筑设计，单位应该选用米，如果是画城市规划图，单位应该选用百米或千米。

操作菜单“格式”——“单位”，打开“图形单位”对话框，就可以更改单位。

默认的情况下，图形界限处于关闭的状态，模型空间就像一张没有边际的纸，不会存在画不下的情况。

如果画出的图形在模型空间里显示太小或太大，你可以用视图缩放工具进行放大或缩小，以便于观察和操作，视图缩放工具只是改变了图形显示的大小，图形的实际尺寸并没有改变，也没有影响画图的比例。

在顶部的工具栏里的视图缩放工具有“平移”、“实时缩放”、“窗口缩放”和“缩放上一个”，在菜单“视图”→“缩放”里还有另外几个。

点击“平移”工具，光标变成手掌形状，按住鼠标左键可以将图形在绘图空间里移动，这其实只是显示位置的改变，图形的坐标是不会改变的。

右击鼠标，在快捷菜单里点选“退出”，就可以退出平移。

点击“实时缩放”工具，光标变成有加减号的放大镜形状，按住鼠标左键向上推，图形变大，向下拉，图形变小，右击鼠标，在快捷菜单里点选“退出”，就可以结束缩放。

点击“窗口缩放”工具，在绘图空间拖拉出一个框，将要放大的图形包括在里面，再点击一下鼠标，这个框就会充满整个视窗显示，图形就被放大了。

点击“缩放上一个”工具，图形就恢复到缩放前的大小，“缩放上一个”工具可以记住许多步的缩放操作，每点击一次，都会恢复到上一次的大小。

操作菜单“视图”→“缩放”→“全部”，如果已经画好的图形比图形界限小，视图空间将显示整个图形界限；但如果已经画好的图形比图形界限大，视图空间将最大尺度地显示所有已经画的图形。

图形界限可以操作菜单“格式”→“图形界限”来指定。

操作菜单“视图”→“缩放”→“范围”，视图空间将最大尺度地显示所有已经画的图形。

图画好以后先不要急着标注尺寸，因为现在还不能确定标注样式的尺寸。

第二步，切换到布局空间，布局就是最后生成的图纸。

AutoCAD 模型空间和布局空间
模型空间和布局空间是AutoCAD的两个工作空间，且通过这两个空间可以设置打印效果，其中通过布局空间的打印方式比较方便快捷。

在AutoCAD中，模型空间主要用于绘制图形的主体模型，而布局空间主要用于打印输出图纸时对图形的排列和编辑。

1．模型空间
模型空间是绘图和设计图纸时最常用的工作空间。

在该空间中，用户可以创建物体的视图模型包括二维和三维图形造型。

此外还可以根据需求，添加尺寸标注和注释等来完成所需要的全部绘图工作。

在屏幕底部的状态栏中单击【模型】按钮，系统将自动进入模型工作空间，效果如图13-8所示。

单击该按钮进
入模型空间
图13-8 模型空间
2．布局空间
布局空间又称为图纸空间，主要用于图形排列、添加标题栏、明细栏以及起到模拟打印效果的作用。

在该空间中，通过移动或改变视口的尺寸可以排列视图。

另外，该空间可以完全模拟图纸页面，在绘图之前或之后安排图形的布局输出。

在屏幕底部的状态栏中单击【布局】按钮，系统将自动进入布局工作空间，效果如图13-9所示。

单击该按钮进
入布局空间
图13-9 布局空间
当在【模型】按钮或【布局】按钮上单击右键，并选择【显示布局和模型选项卡】选项，在绘图区左下方将显示【模型】和【布局】选项卡标签。

用户通过选择标签即可进行模型和布局空间的切换，效果如图13-10所示。

单击选项卡标
签切换空间
图13-10 通过【模型】和【布局】选项卡标签切换空间。

CAD模型空间出图和布局空间出图的比较优缺点两种出图的比较:模型空间出图:因为图纸不是无边距打印(打印机设置了无边距打印又不一样了)，你设置的比例会和实际出的图纸比例有差别。

优点:图纸都在一个幅面上，如果图的张数比较多的话这样看上去很直观。

缺点:1.如果张数多图幅也有多种，那难办的是不知把图框放大到怎样的比例才合适。

2.说明性文字的高度又跟这个比例值有关。

3.如果一张图要出多种幅面的图，要保证文字高一样的话，那就有点麻烦了。

4.如果一张图中有某部件要局部放大4倍的话，要去复制原图放大4倍，有的时候还要修改，还要增加个标注样式把标注测量比例缩小(比如原比例是1，现在要改成1/4)5.打印的时候是要选用窗口，还要到模型空间去捕捉定位布局空间出图:因为已经设置了打印机无边距打印，打出来的图纸的比例始终是1:1(也就是说图纸比较规范)。

缺点:1.如果图的张数比较多的话这样看上去很不直观。

2.布局里设置好后，模型空间里的图就不能移动位置了，否则在布局里也会变位置的3.就是要看清楚，布局空间里当前点选的是图纸还是模型，如果是模型的话，缩放也是影响到布局的比例优点是:1.说明性文字的高度始终为3mm，2.一张图要出多种幅面的图，要保证文字高一样的话，只要改一个比例值就全部搞定3.如果一张图中有某部件要局部放大4倍的话，只要再建个视口，不用再去复制原图放大4倍，只要增加个标注样式把标注测量比例缩小就可以了(比如原比例是1，只要改成1/4)，并勾选仅应用到布局4.比例值很容易得到5.打印的时候是选用布局，不用任何的捕捉定位这里可以分两种:一、模型空间出图:假如你画的是A3的图，但是实际图比A3(297,420)框大，你可以把A3图框放大到合适比例(比如1:50)后套在画好的图上，千万不要去把图缩小(我反对这种做法)，否则如果图纸要做修改的话，那你的各种线长就修改很麻烦了(比如我贴个附件给大家看看，这是别人画的图，详见,辊筒筛总图,)套好A3图框后，标注样式中,标注特征比例,使用全局比例就改为50倍(这样的话，表示文字高度、箭头大小、各种偏移都放大了50倍)，而不用再设种参数乘以50倍数了只有图框内的说明性文字的高度的数值是乘以倍数，即:3,50 各种标注和说明性文字都在模型空间里完成二、布局空间出图首先在A3布局空间里选好合适的比例，比如1:50，在标注样式里你只要修改两个参数:1、测量单位比例中的比例因子设为50，勾选仅应用到布局标注。
