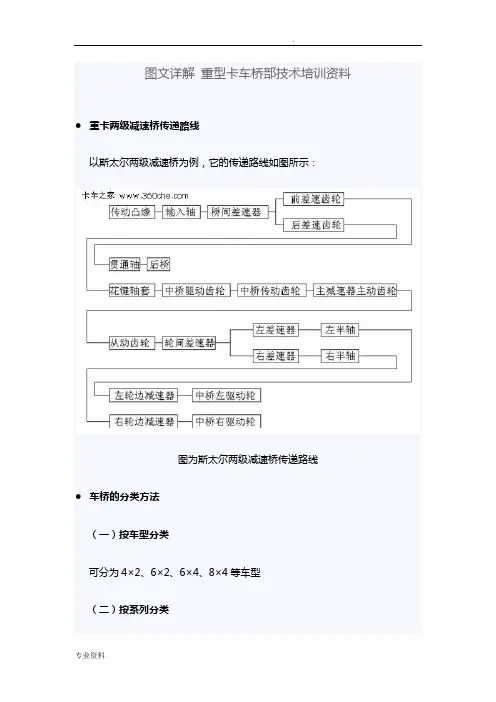

图文详解重型卡车桥部技术培训资料●重卡两级减速桥传递路线以斯太尔两级减速桥为例，它的传递路线如图所示：图为斯太尔两级减速桥传递路线●车桥的分类方法（一）按车型分类可分为4×2、6×2、6×4、8×4等车型（二）按系列分类车桥在汽车中的有承载、驱动、降速增扭、转向四大功用。

它们有斯太尔行星轮式轮边二级减速单后桥、双联驱动桥、低噪音客车桥、转向驱动一桥和二桥、刚性前桥、中支承提升桥、后支承提升桥、平衡轴；HOWO16和HOWO12主减速器单级减速驱动桥；还有原160系列和153系列以及它们的变型桥等。

（三）按速比分类斯太尔驱动桥的速比有4.8（07基本型或变型）、4.22（07变型）、5.73（08基本型或变型）、6.72（08变型）、9.49（08变型）。

它们的速比的计算方法是：后桥速比i＝锥付比×轮边减速比（3.478）中桥速比i＝锥付比×圆柱齿轮付比×轮边减速比（3.478）以4.8速比为例：后桥i=29/21=1.381×3.478=4.8中桥i=28/17=1.647i=26/31=0.839i=80/23=3.478i=1.647×0.839×3.478=4.816齿行星轮×5个＝80齿五个行星之和23－轮边太阳轮＝23齿轮边速比＝80/23=3.478HOWO16和HOWO12及160系列和153系列以及它们的变型桥均为单级减速驱动桥，它们的速比等于锥付比，i=被锥齿数÷主锥齿数。

HW16：i=38÷9=4.22；i=41÷11=3.73HW12：i=39÷8=4.875；i=35÷6＝5.833160系列：i=44÷9=4.89；i=45÷8＝5.63153系列：i=39÷6＝6.5；i=37÷6＝6.166●后桥结构和原理重汽有冲焊桥壳和铸钢桥壳两种、中央螺旋锥齿轮减速加轮边行星减速,带轴间差速锁和轮间差速锁。
