《机械制图》作业形考参考答案-国家开放大学电大

姓名：学号：得分：教师签名：国家开放大学《机械制图》形考任务作业4答案1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。

（10分）（1）（2）2．根据螺纹的规定画法绘制螺纹的主视图、左视图。

（10分）(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。

(2）内螺纹的大径为M16，钻孔深度为30,螺纹长223．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。

（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。

螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。

孔深30，螺纹长22,倒角C1。

(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。

右旋，螺纹长18，倒角C2。

4．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。

（10分）解：D=m(z+2)=3×（20+2）=66（mm）d=mz=3×20=60(mm)h1=m=3(mm)h2=1.25m=1.25×3=3.75(mm)5. 选择正确的尺寸注法。

（10分）6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。

（10分）7. 表面粗糙度注写。

（20分）（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。

（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。

D:12.5A:3.2C:6.3B:3.28. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。

（10分）答题如下：①28,孔，H7，间隙②-0.007，-0.020，+0.021，0③φ22H6/k5, φ22,孔，孔IT6级，轴IT5级，过盈④+0.013，0，+0.015，+0.002。

国家开放大学机械制图形成性1-4参考答案已标红形成性任务41、”在剖视图中，相邻两零件的剖面线方向必须相反，任何时候都不得相同。

判断题(2分)A、对B、错2、”螺纹紧固件上的倒角和退刀槽必须画出。

判断题(2分)A、对B、错3、”下图中圆柱销的连接是正确的。

判断题(2分)A、对B、错4、”在装配图中，零件序号应标注在视图的外面，并按顺时针或逆时针方向顺序排列。

判断题(2分)A、对B、错5、”装配图中编写序号的指引线相互可以相交。

判断题(2分)A、对B、错6、”螺柱连接中旋入端的螺纹终止线不能与结合面平齐，而应在结合面之上。

判断题(2分)A、对B、错7、”装配图不是制造零件的直接依据。

判断题(2分)A、对B、错8、”装配图中当标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。

判断题(2分)A、对B、错9、”在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。

判断题(2分)A、对B、错10、”装配图中明细栏中零件的序号自上而下。

判断题(2分)A、对B、错11、”在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一视图。

判断题(2分)A、对B、错12、”装配图中可以粗实线表示链传动中的链。

判断题(2分)A、对B、错13、”当被连接零件均为薄件时，可采用双头螺柱连接。

判断题(2分)A、对B、错14、”一张完整的装配图包括以下几项基本内容:一组视图，完整的尺寸，必要的技术要求，标题栏、零件序号和明细栏。

判断题(2分)A、对B、错15、”键连接主视图中，键被剖切平面横向剖切，按不剖处理，为了表示键在轴上的装配情况，采取了局部剖视。

判断题(2分)A、对B、错16、”下图关于钩头楔键的连接画法是正确的。

判断题(2分)A、对B、错17、”在装配图中，当某些零件遮住了需要表达的结构和装配关系时，可假想沿某些零件的结合面剖切或假想将某些零件拆卸后绘制。

判断题(2分)A、对B、错18、”装配图中明细栏画在装配图右下角标题栏的上方，明细栏中零件的序号自上而下。

姓名：“机械制图”作业4学号：得分：教师签名：（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。

1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。

（10分）（1）（2）2．根据螺纹的规定画法绘制螺纹的主视图、左视图。

（10分）(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。

(2）内螺纹的大径为M16，钻孔深度为30,螺纹长223．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。

（20分）(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。

螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5线数1(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。

孔深30，螺纹长22,倒角C1。

螺纹大径16中径15.350螺纹小径15.917螺距1导程1线数 1(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。

右旋，螺纹长18，倒角C2。

尺寸代号1/4螺纹大径13.157中颈12.301螺纹小径11.445公差等级A螺距 1.3374．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。

（10分）5. 选择正确的尺寸注法。

（10分）a c d e f g j6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。

（10分）7. 表面粗糙度注写。

（20分）（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。

（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。

8. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。

（10分）。

姓名：
“机械制图”作业3
学号：
得分：
教师签名：
（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。

1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。

（10分）
2．作A向斜视图（倾斜和转正）及B向局部视图。

（10分）
3．将物体的主视图取全剖视，补画左视图并取半剖视。

（20分）（1）
（2）
4．将物体的主、俯视图改画成局部剖视图。

（10分）
5．用两相交的剖切平面剖切的方法画全剖视图。

（10分）
6．用平行的剖切平面剖切的方法，画全剖视图。

（10分）
7．画出指定位置的移出断面图。

（20分）
（1）
（2）
8．补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（尺寸在图上量取并取整）。

（10分）。

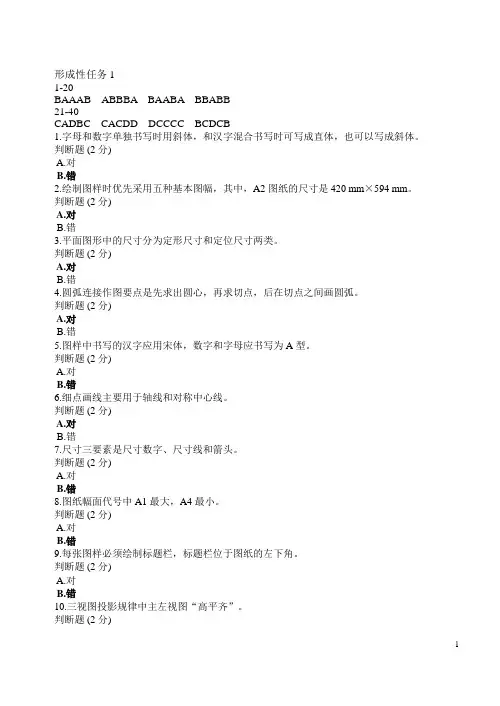

形成性任务11-20BAAAB ABBBA BAABA BBABB21-40CADBC CACDD DCCCC BCDCB1.字母和数字单独书写时用斜体，和汉字混合书写时可写成直体，也可以写成斜体。

判断题 (2 分)A.对B.错2.绘制图样时优先采用五种基本图幅，其中，A2图纸的尺寸是420 mm×594 mm。

判断题 (2 分)A.对B.错3.平面图形中的尺寸分为定形尺寸和定位尺寸两类。

判断题 (2 分)A.对B.错4.圆弧连接作图要点是先求出圆心，再求切点，后在切点之间画圆弧。

判断题 (2 分)A.对B.错5.图样中书写的汉字应用宋体，数字和字母应书写为A型。

判断题 (2 分)A.对B.错6.细点画线主要用于轴线和对称中心线。

判断题 (2 分)A.对B.错7.尺寸三要素是尺寸数字、尺寸线和箭头。

判断题 (2 分)A.对B.错8.图纸幅面代号中A1最大，A4最小。

判断题 (2 分)A.对B.错9.每张图样必须绘制标题栏，标题栏位于图纸的左下角。

判断题 (2 分)A.对B.错10.三视图投影规律中主左视图“高平齐”。

判断题 (2 分)1A.对B.错11.点的投影永远是点，直线和平面垂直于投影面时的投影也为点。

判断题 (2 分)A.对B.错12.直线投影的实质是线段两个端点的同面投影的连线。

判断题 (2 分)A.对B.错13.正投影的基本特性有真实性、积聚性和收缩性。

判断题 (2 分)A.对B.错14.直线上有A（14，15，16）和B（10，15，20）两点，则A在B的左上方。

判断题 (2 分)A.对B.错15.用一截平面截圆球，所得的截交线一定是圆。

判断题 (2 分)A.对B.错16.曲面立体的表面都是曲面。

判断题 (2 分)A.对B.错17.俯视图是由左向右投射所得的视图，它反映形体的前后和左右方位。

判断题 (2 分)A.对B.错18.当直线（或平面）平行于投影面时，其投影反映实长（或实形），这种性质叫真实性。

机械制图第三次作业参考答案第三次作业覆盖教材第4-5章的内容：图样的的基本表示法，零件图与零件，现给出本次作业全部答案（红色图线），作业题讲评内容各辅导教师根据学员实际情况自行安排。

1．已知立体的主视图和和俯视图，补画左视图、右视图、仰视图、仰视图和后视图。

（5分）（1）答案（2）答案2．作A向斜视图（倾斜和转正）及B向局部视图。

（5分）答案3．全视图中的漏线。

（10分）（1）答案（2）答案（3）答案（4）答案4．在指定的位置上画出全剖的主视图。

（10分）答案5．将物体的主视图取全剖视，补画左视图并取半剖视。

（10分）（1）答案第 4 页共11 页（2）答案第 5 页共11 页6．将物体的主、俯视图改画成局部剖视图。

（10分）答案第 6 页共11 页7．用两相交的剖切平面剖切的方法画全剖视图，并加标注。

（10分）答案8．用平行的剖切平面剖切方的法，画出全剖视图，并加注标注。

（10分）答案第8 页共11 页9．主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。

（10分）答案第9 页共11 页10．画出指定位置的移出断面图。

（10分）（1）答案（2）答案11．补画左左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尺寸（用3号图幅，尺寸在图上量取并取整）。

图名：图样画法。

按比例2：1画图。

（10分）答案按比例2:1给出，，表达方案不是唯一，仅供参考（图框、标题栏省略未画）。

电大毕业生自我鉴定本人就读于xx广播电视大学xx年春季行政管理专业。

工作至今，使我充分认识到之前在校所学的知识及工作经验在一定水准上已经不能满足今后的工作需要，急需补充相关理论、专业技能知识。

我怀着强烈的求知欲和进取心参加了电大学习，现已修完全部课程，即将毕业。

电大业余学习以自学为主，条件艰苦，我统筹安排，以工作为主，学习为工作服务，准确处理工作与学习的关系，做到工作学习两不误；同时，准确处理好学习与家庭的关系，积极争取家人的支持、关心和配合，家人的支持和鼓励，成就我的学业。

形成性任务11-20 BAAAB ABBBA BAABA BBABB21-40 CADBC CACDD DCCCC BCDCB形成性任务21-20 ABBAA AAABA ABAAA AAABB21-35 DAABC DDBCD CBCBA形成性任务31-20 AAAAB AABBA BABBB ABBBB21-35 BDCBB ADBAA BDDBB CADBA形成性任务41-20 BBAAB BAAAB ABBBB ABBBB21-40 ADABC ADCBB DCABC BDADC1.字母和数字单独书写时用斜体，和汉字混合书写时可写成直体，也可以写成斜体。

判断题 (2 分)A.对B.错2.绘制图样时优先采用五种基本图幅，其中，A2图纸的尺寸是420 mm×594 mm。

判断题 (2 分)A.对B.错3.平面图形中的尺寸分为定形尺寸和定位尺寸两类。

判断题 (2 分)A.对B.错4.圆弧连接作图要点是先求出圆心，再求切点，后在切点之间画圆弧。

判断题 (2 分)A.对B.错5.图样中书写的汉字应用宋体，数字和字母应书写为A型。

判断题 (2 分)A.对B.错6.细点画线主要用于轴线和对称中心线。

判断题 (2 分)A.对B.错7.尺寸三要素是尺寸数字、尺寸线和箭头。

判断题 (2 分)A.对B.错8.图纸幅面代号中A1最大，A4最小。

1判断题 (2 分)A.对B.错9.每张图样必须绘制标题栏，标题栏位于图纸的左下角。

判断题 (2 分)A.对B.错10.三视图投影规律中主左视图“高平齐”。

判断题 (2 分)A.对B.错11.点的投影永远是点，直线和平面垂直于投影面时的投影也为点。

判断题 (2 分)A.对B.错12.直线投影的实质是线段两个端点的同面投影的连线。

判断题 (2 分)A.对B.错13.正投影的基本特性有真实性、积聚性和收缩性。

判断题 (2 分)A.对B.错14.直线上有A（14，15，16）和B（10，15，20）两点，则A在B的左上方。

机械制图-第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。

（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。

本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。

下图画图思路与上相同。

5．将下图以2：1的比例画在A3图纸上，图名：几何作图。

（10分）[讲评]画图思路同4题。

6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。

（10分）[讲评]画图思路同4题。

用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。

A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1 （1）AB、CD直线的正面投影应标记为（ A ）。

国家开放大学机械制图形成性任务3形成性任务31、”较长机件断开缩短绘制的方法称为折断画法。

判断题(2 分)A、对B、错2、”圆柱类断裂边缘可用波浪线也可用花瓣形画出。

判断题(2 分)A、对B、错3、”移出断面图画在视图外部，轮廓线用粗实线绘制。

判断题(2 分)A、对B、错4、”投影为圆的视图中，螺纹倒角圆一律不画出。

判断题(2 分)A、对B、错5、”用不平行于任何基本投影面的剖切平面剖开机件所画出的剖视图，称为斜视图。

判断题(2 分)A、对B、错6、”既便于起模，又能防止在浇铸时铁水将砂型转角处冲坏，还可避免铸件在冷却时产生裂纹或缩孔的结构是铸造圆角。

判断题(2 分)A、对B、错7、”起模斜度的作用是便于将木模从砂中取出。

判断题(2 分)A、对B、错8、”盘盖类零件主视图的选择原则为工作位置原则。

判断题(2 分)A、对B、错9、”内螺纹的大径是其顶径。

判断题(2 分)A、对B、错10、”铸造圆角一般在技术要求中注明，不需在图形上进行标注。

判断题(2 分)A、对B、错11、”锥度是指正圆锥锥高与底圆直径的比。

判断题(2 分)A、对B、错12、”箱体零件底面一般为安装面，且是高度方向的主要尺寸基准。

判断题(2 分)A、对B、错13、”移出断面图画在视图之内，轮廓线用粗实线绘制。

判断题(2 分)A、对B、错14、”外螺纹的规定画法是大径用细实线表示，小径用粗实线表示，终止线用细实线表示。

判断题(2 分)A、对B、错15、”以剖视图表示内、外螺纹连接时，其旋合部分应按内螺纹的画法绘制。

判断题(2 分)A、对B、错16、”锥度符号的方向必须与所标锥度方向一致。

判断题(2 分)A、对B、错17、”移出断面必须配置在剖切平面的延长线上。

判断题(2 分)A、对B、错18、”内、外结构均需表达的对称机件或基本对称机件可采用全剖视图。

判断题(2 分)A、对B、错19、”断面图的轮廓线用粗实线画出。

判断题(2 分)A、对B、错20、”假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
